Title: 3UR-FBE EMISSION CONTROL: CANISTER: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE CHARCOAL CANISTER ASSEMBLY

(a) for 100 L (26.4 US gal) Fuel Tank:

(1) Remove the nut and disconnect the wiring harness clamp

bracket.

(2) Disconnect the canister pump module connector.

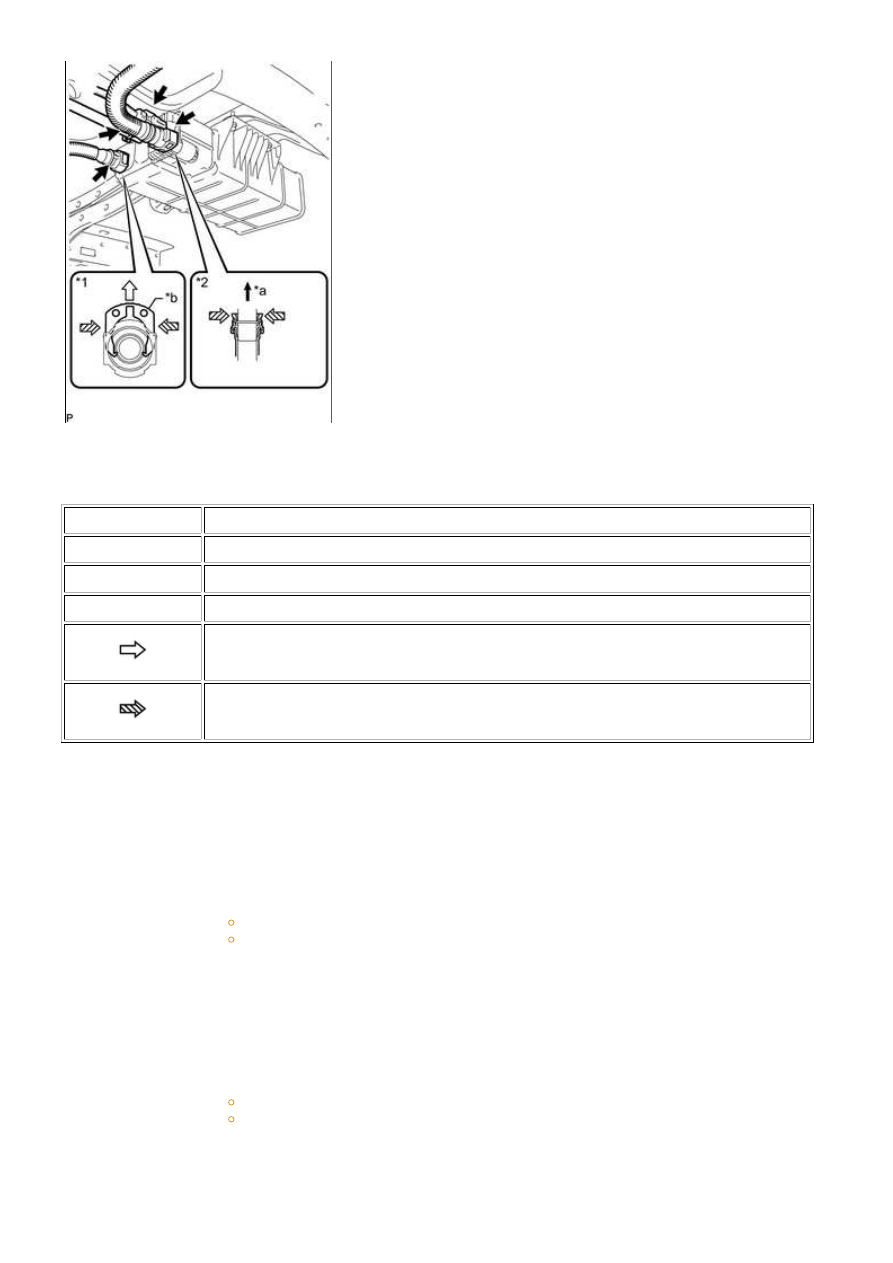

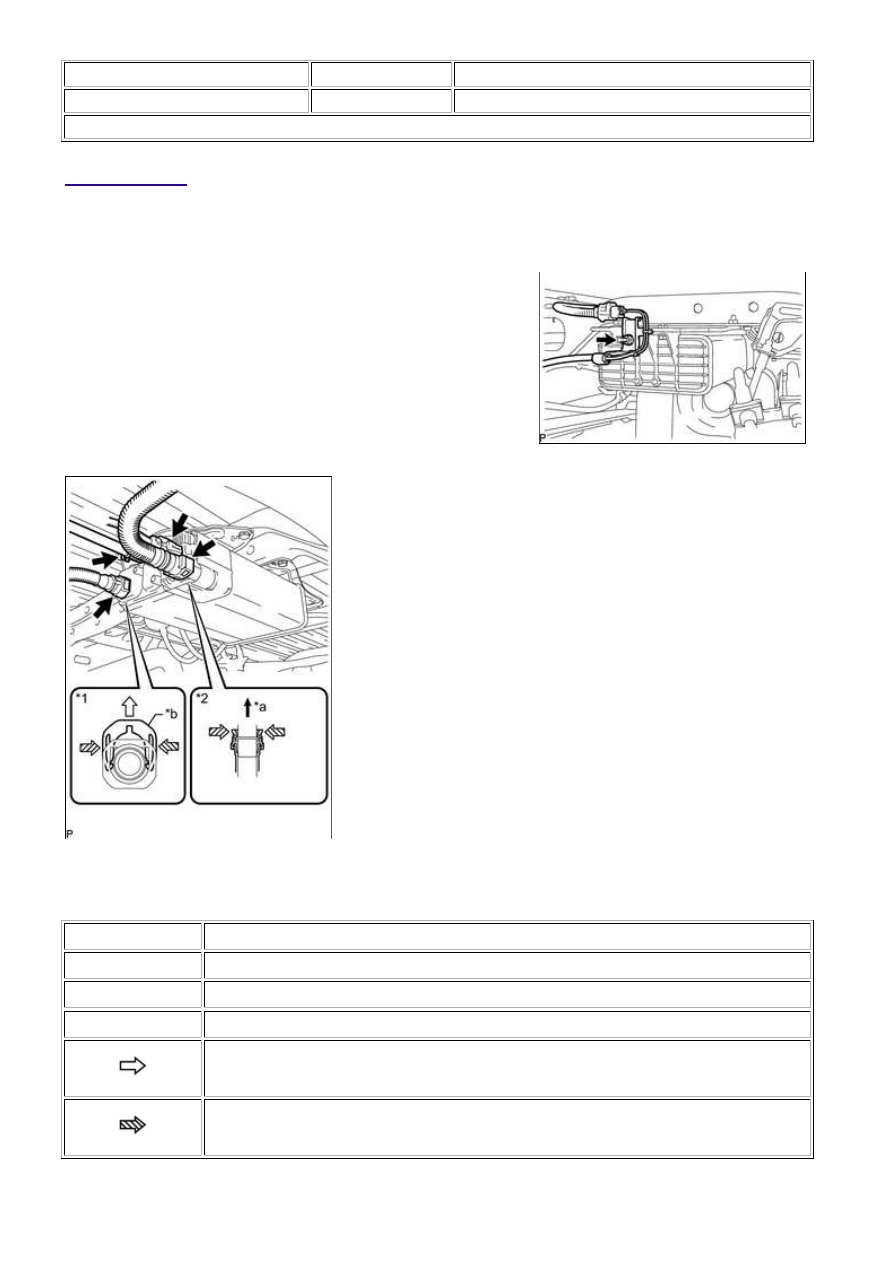

Text in Illustration

*1

Vent Line Hose

*2

Air Inlet Line Hose

*a

Charcoal Canister Assembly Side

*b

Retainer

Upper

Pinch

(3) Disconnect the purge line hose.

3UR-FBE EMISSION CONTROL: CANISTER: REMOVAL; 2015 MY...

(4) Disconnect the air inlet line hose.

Push the air inlet line hose firmly toward the charcoal canister assembly.

1.

Pinch the air inlet line hose as shown in the illustration.

2.

Pull out the air inlet line hose.

NOTICE:

Do not use any tools in this procedure.
Check for any dirt and foreign matter contamination in the charcoal canister

assembly and around the air inlet line hose. Clean if necessary. Foreign matter may
damage the O-rings or cause leaks in the seal between the charcoal canister
assembly and air inlet line hose.

3.

(5) Disconnect the vent line hose.

Pinch the retainer and raise it.

NOTICE:

Do not use any tools in this procedure.
Check for any dirt and foreign matter contamination in the valve and around the

connector. Clean if necessary. Foreign matter may damage the O-rings or cause
leaks in the seal between the valve and connector.

1.

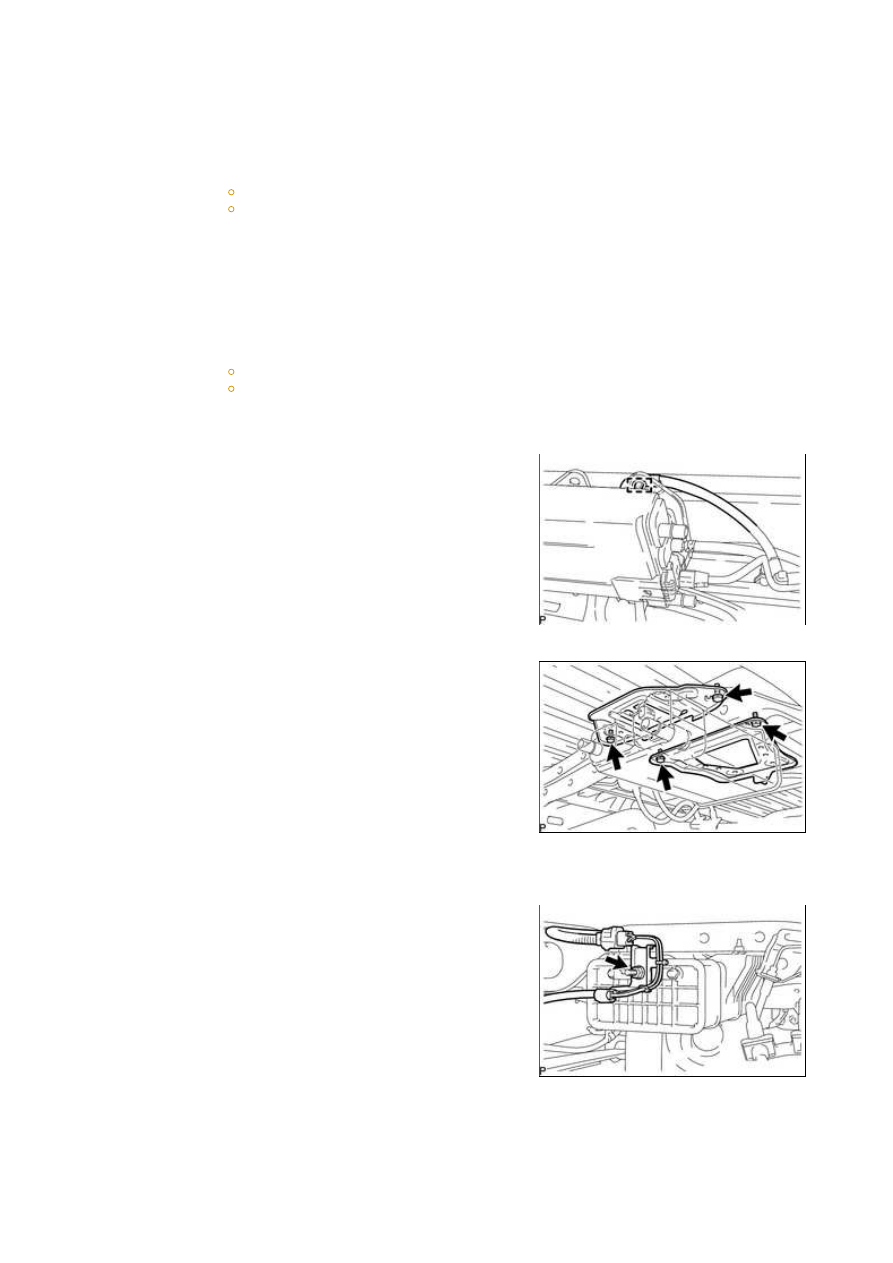

(6) Detach the wire harness clamp.

(7) Remove the 4 bolts and charcoal canister assembly.

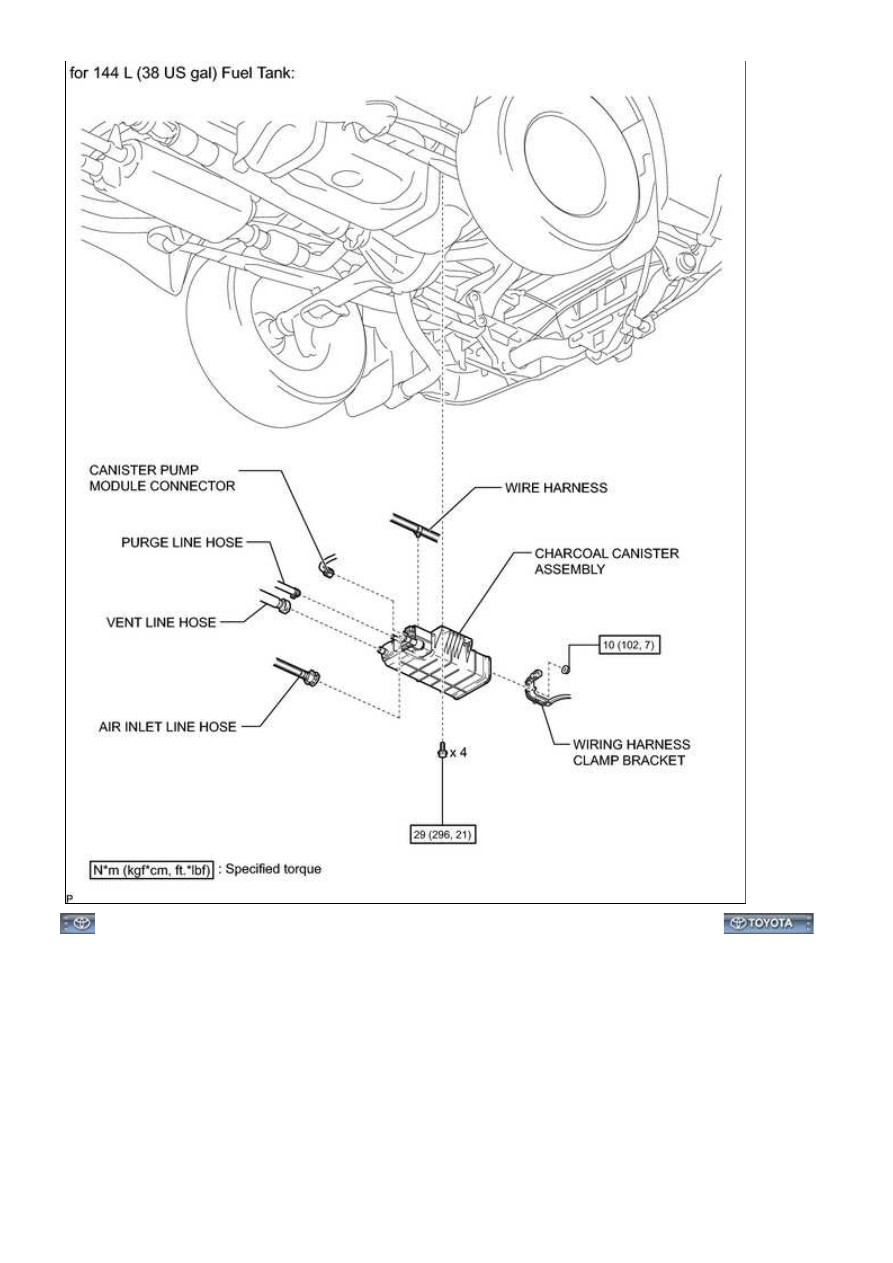

(b) for 144 L (38 US gal) Fuel Tank:

(1) Remove the nut and disconnect the wiring harness clamp

bracket.

3UR-FBE EMISSION CONTROL: CANISTER: REMOVAL; 2015 MY...

(2) Disconnect the canister pump module connector.

Text in Illustration

*1

Vent Line Hose

*2

Air Inlet Line Hose

*a

Charcoal Canister Assembly Side

*b

Retainer

Upper

Pinch

(3) Disconnect the purge line hose.

(4) Disconnect the air inlet line hose.

Push the air inlet line hose firmly toward the charcoal canister assembly.

1.

Pinch the air inlet line hose as shown in the illustration.

2.

Pull out the air inlet line hose.

NOTICE:

Do not use any tools in this procedure.
Check for any dirt and foreign matter contamination in the charcoal canister

assembly and around the air inlet line hose. Clean if necessary. Foreign matter may
damage the O-rings or cause leaks in the seal between the charcoal canister
assembly and air inlet line hose.

3.

(5) Disconnect the vent line hose.

Pinch the retainer and raise it.

NOTICE:

Do not use any tools in this procedure.
Check for any dirt and foreign matter contamination in the valve and around the

connector. Clean if necessary. Foreign matter may damage the O-rings or cause
leaks in the seal between the valve and connector.

1.
