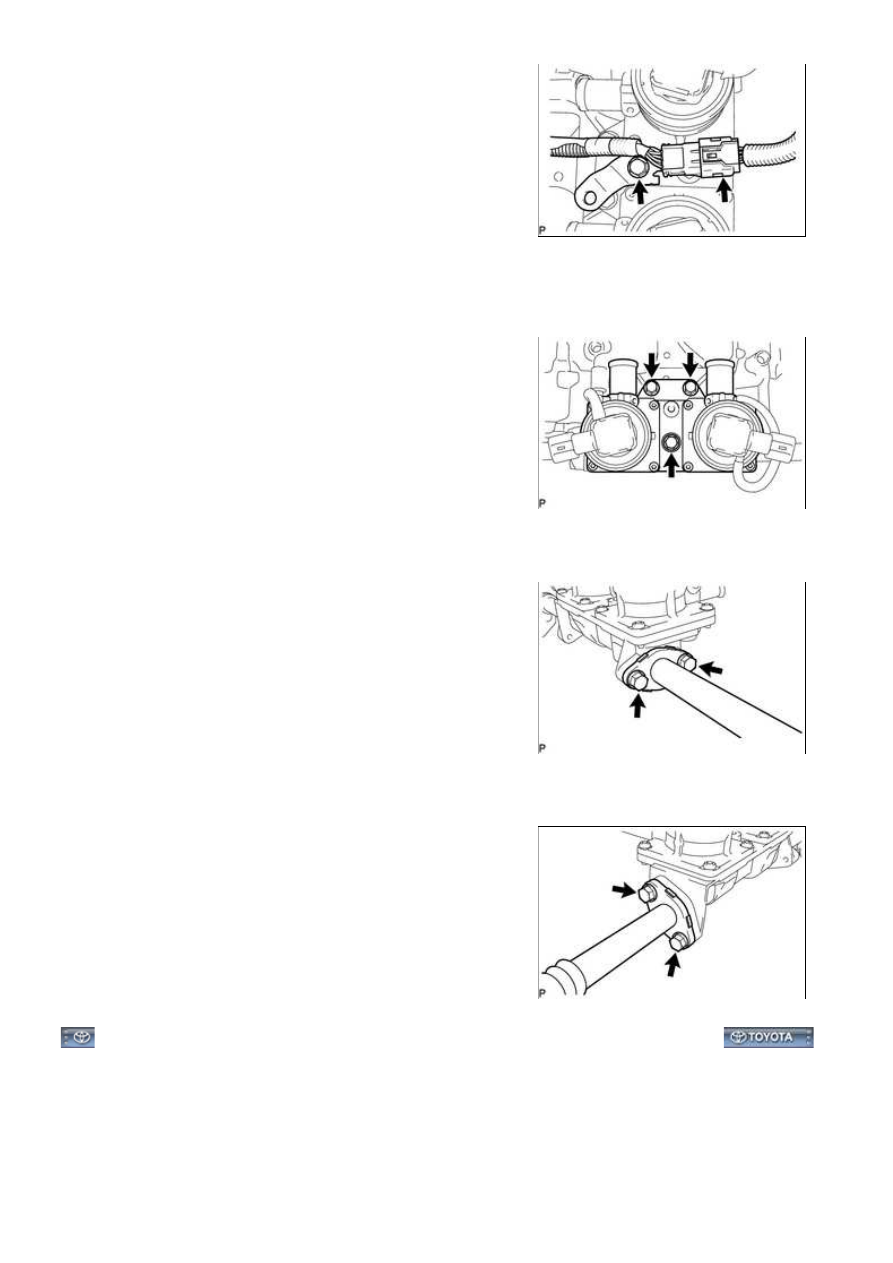

(a) Disconnect the knock sensor connector.

(b) Remove the bolt and bracket.

(c) Disconnect the 2 air switching valve assembly connectors.

(d) Remove the 3 bolts and air switching valve assembly.

16. REMOVE NO. 2 AIR TUBE

(a) Remove the 2 bolts, No. 2 air tube and gasket.

NOTICE:

17. REMOVE NO. 3 AIR TUBE

(a) Remove the 2 bolts, No. 3 air tube and gasket.

NOTICE:

3UR-FBE EMISSION CONTROL: AIR SWITCHING VALVE: REMO...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000030WF02GX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE EMISSION CONTROL: AIR SWITCHING VALVE: INSPECTION; 2015 MY Tundra [08/2014 -

       ]

INSPECTION

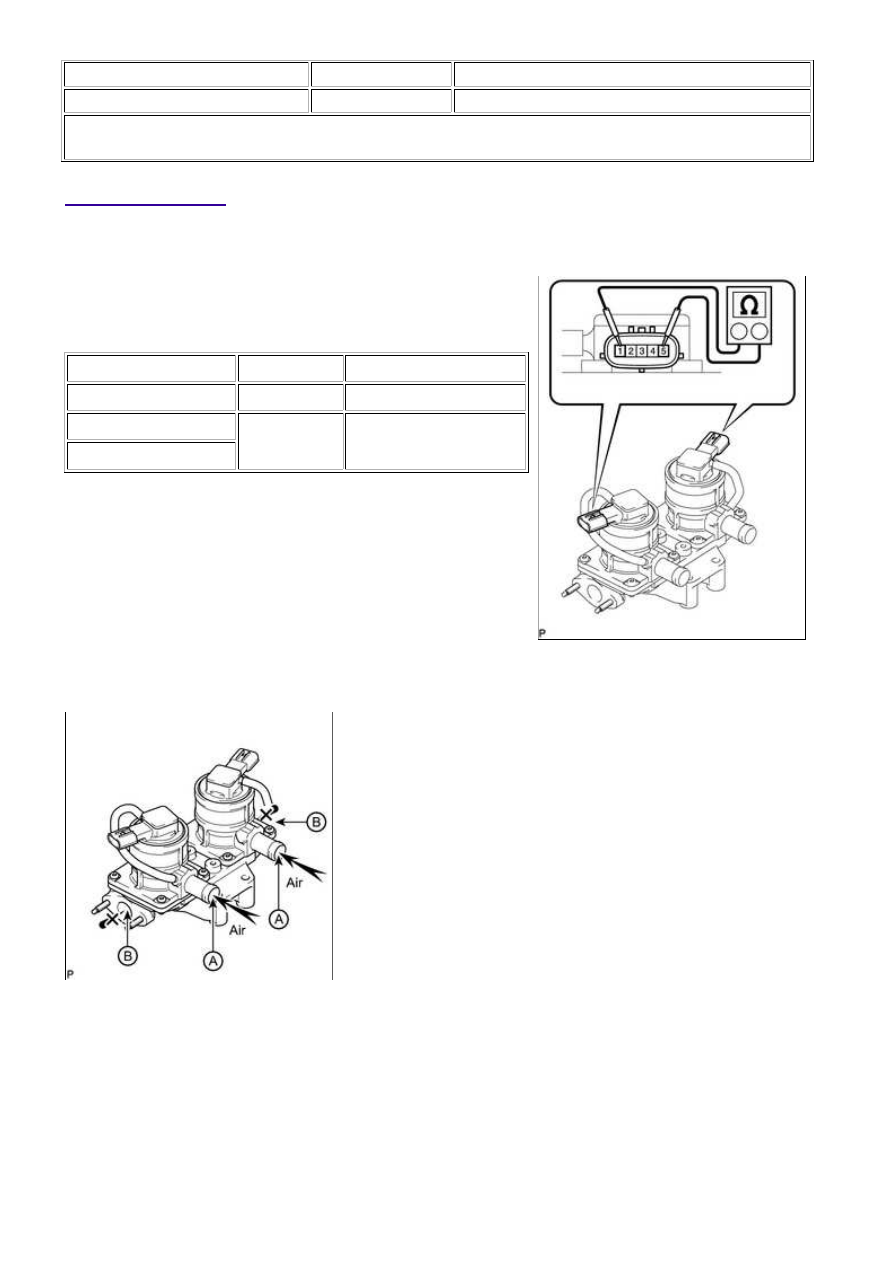

1. INSPECT AIR SWITCHING VALVE ASSEMBLY

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 5

20°C (68°F)*

4.5 to 5.5 Ω

1 - Body ground

Always

1 MΩ or higher

5 - Body ground

HINT:

*: Make sure that the air switching valve is at ambient

temperature before measuring the resistance.

NOTICE:

When applying voltage, do not touch terminals 2, 3 and 4.

If the result is not as specified, replace the air switching valve

assembly.

NOTICE:

Make sure the applied pressure is 30 kPa (0.3 kgf/cm

2

 , 4.4 psi) or less

If the result is not as specified, replace the air switching valve assembly.

3UR-FBE EMISSION CONTROL: AIR SWITCHING VALVE: INSPE...

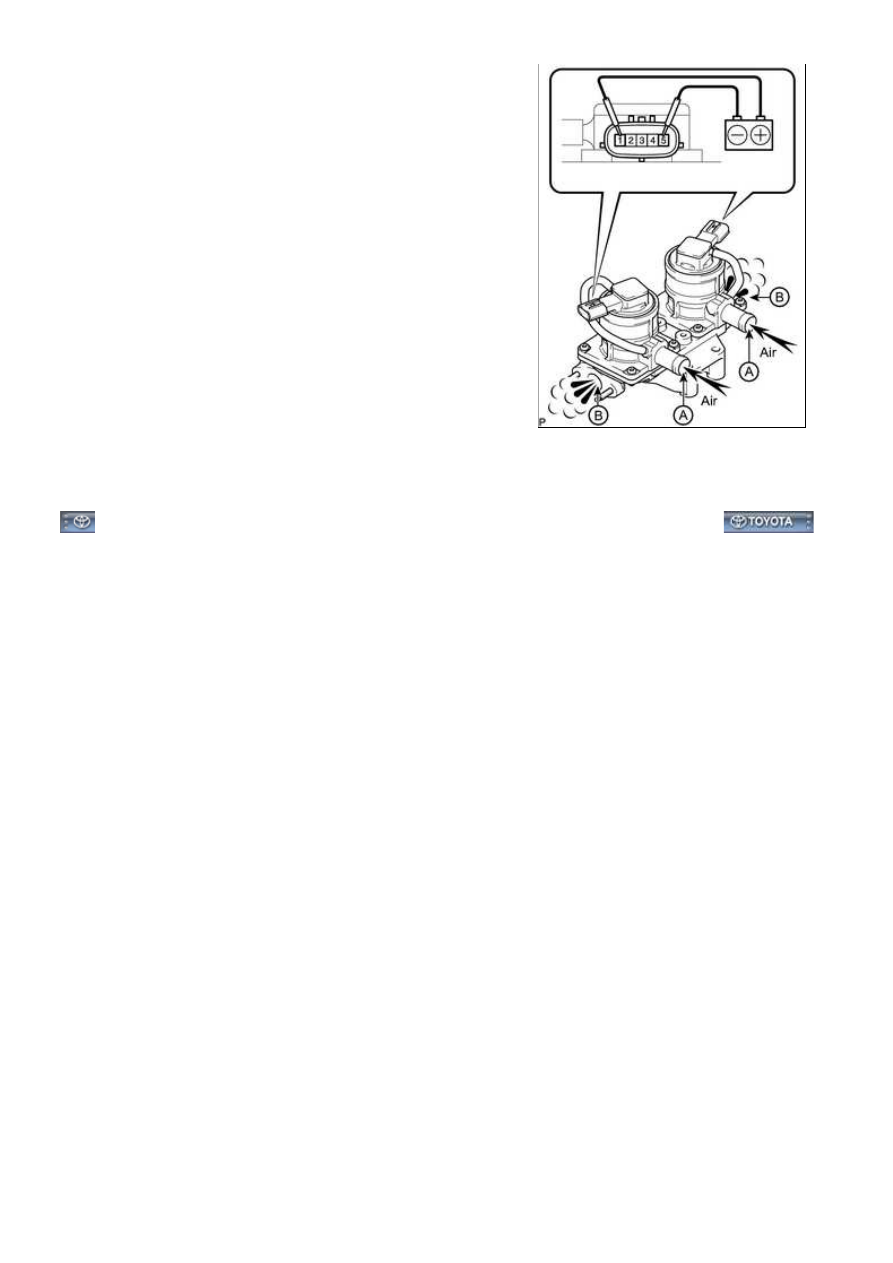

(2) Apply battery voltage across terminals 1 and 5.

NOTICE:

When applying voltage, do not touch terminals 2, 3 and 4.

(3) Check that air flows from port A to port B.

If the result is not as specified, replace the air switching valve assembly.

3UR-FBE EMISSION CONTROL: AIR SWITCHING VALVE: INSPE...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030WE02KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE EMISSION CONTROL: AIR SWITCHING VALVE: INSTALLATION; 2015 MY Tundra [08/2014 -

       ]

INSTALLATION

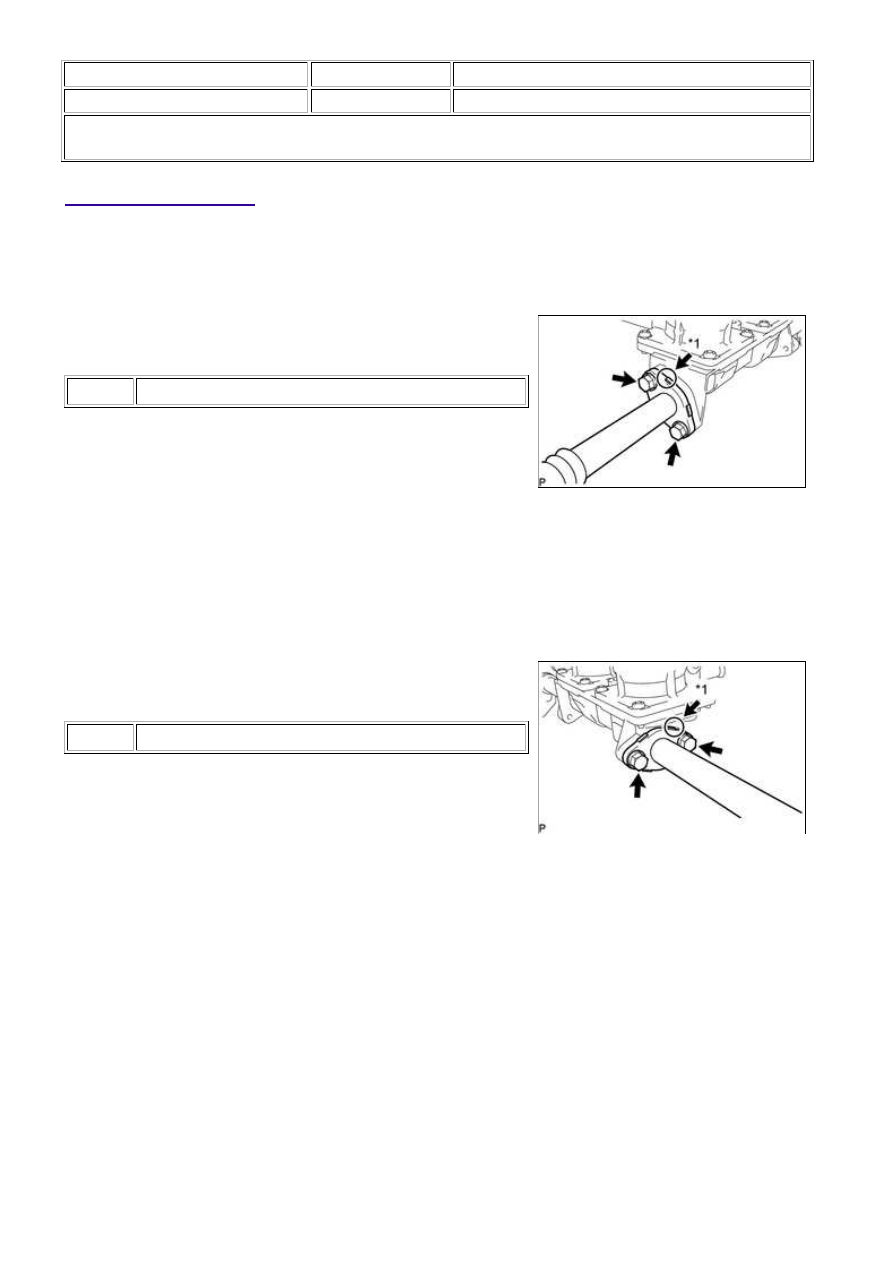

1. INSTALL NO. 3 AIR TUBE

(a) Install a new gasket and the No. 3 air tube with the 2 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

Text in Illustration

*1

Identification Color

NOTICE:

Make sure the gasket's claws are not caught between the air

tube and air switching valve.

HINT:

The identification color on the flange is orange.

2. INSTALL NO. 2 AIR TUBE

(a) Install a new gasket and the No. 2 air tube with the 2 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

Text in Illustration

*1

Identification Color

NOTICE:

Make sure the gasket's claws are not caught between the air

tube and air switching valve.

HINT:

The identification color on the flange is blue.

3. INSTALL AIR SWITCHING VALVE ASSEMBLY

(a) Install the air switching valve assembly with the 3 bolts to the No. 1 heat exchanger cover.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

(b) Connect the 2 air switching valve assembly connectors.

(c) Install the bracket to the air switching valve assembly with the bolt.

Torque:

8.0 N·m {82 kgf·cm, 71in·lbf}

(d) Connect the knock sensor connector.

4. INSTALL AIR TUBE

(a) Connect the 2 No. 1 air hoses to the air tube.
