Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002MDO035X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE STARTING: STARTER (for 2.0 kW Type): DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

DISASSEMBLY

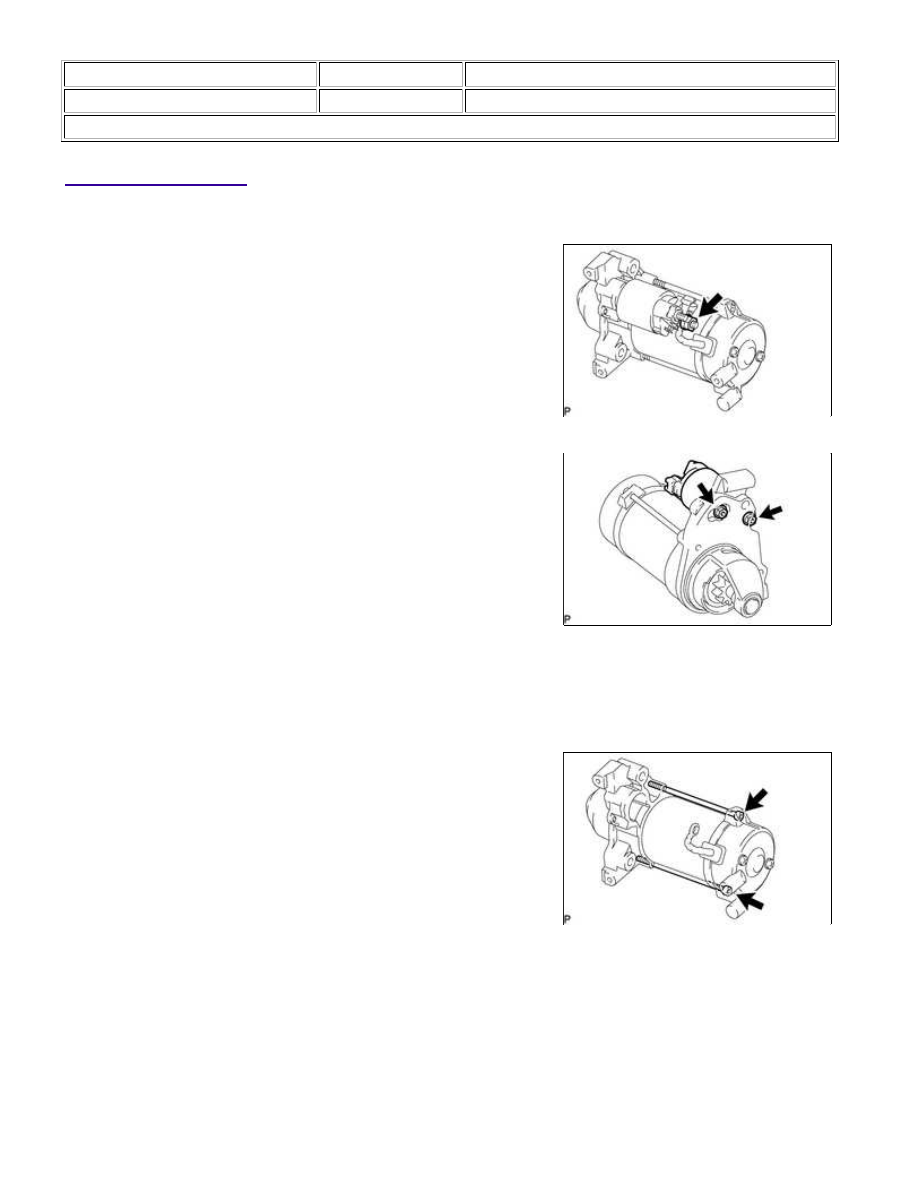

1. REMOVE MAGNET STARTER SWITCH ASSEMBLY

(a) Remove the nut and disconnect the lead wire from the magnet

starter switch.

(b) Remove the 2 nuts from the starter drive housing while holding

the magnet starter switch.

2. REMOVE STARTER YOKE ASSEMBLY

(a) Using a T25 "TORX" socket wrench, remove the 2 bolts.

(b) Pull out the starter yoke together with the starter commutator end frame.

1UR-FE STARTING: STARTER (for 2.0 kW Type): DISASSEMBLY; 2...

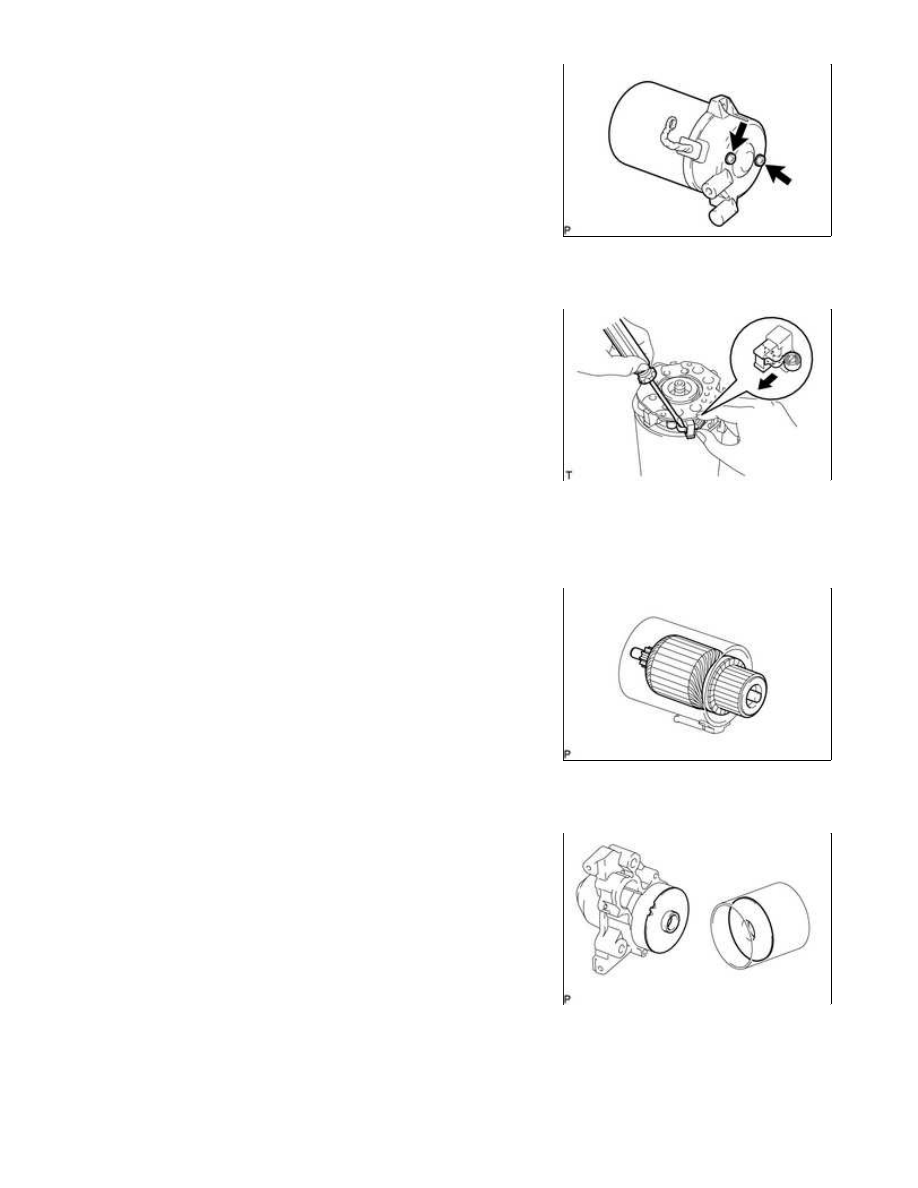

(c) Remove the 2 screws and starter commutator end frame from

the starter yoke.

NOTICE:

While holding down the lead wire, remove the starter

commutator end frame.

3. REMOVE STARTER BRUSH HOLDER ASSEMBLY

they are held in place by the springs.

(b) Remove the starter brush holder.

4. REMOVE STARTER ARMATURE ASSEMBLY

(a) Remove the starter armature from the starter yoke.

5. REMOVE STARTER CENTER BEARING CLUTCH SUB-ASSEMBLY

(a) Remove the starter armature plate from the starter center

bearing clutch or starter yoke.

1UR-FE STARTING: STARTER (for 2.0 kW Type): DISASSEMBLY; 2...

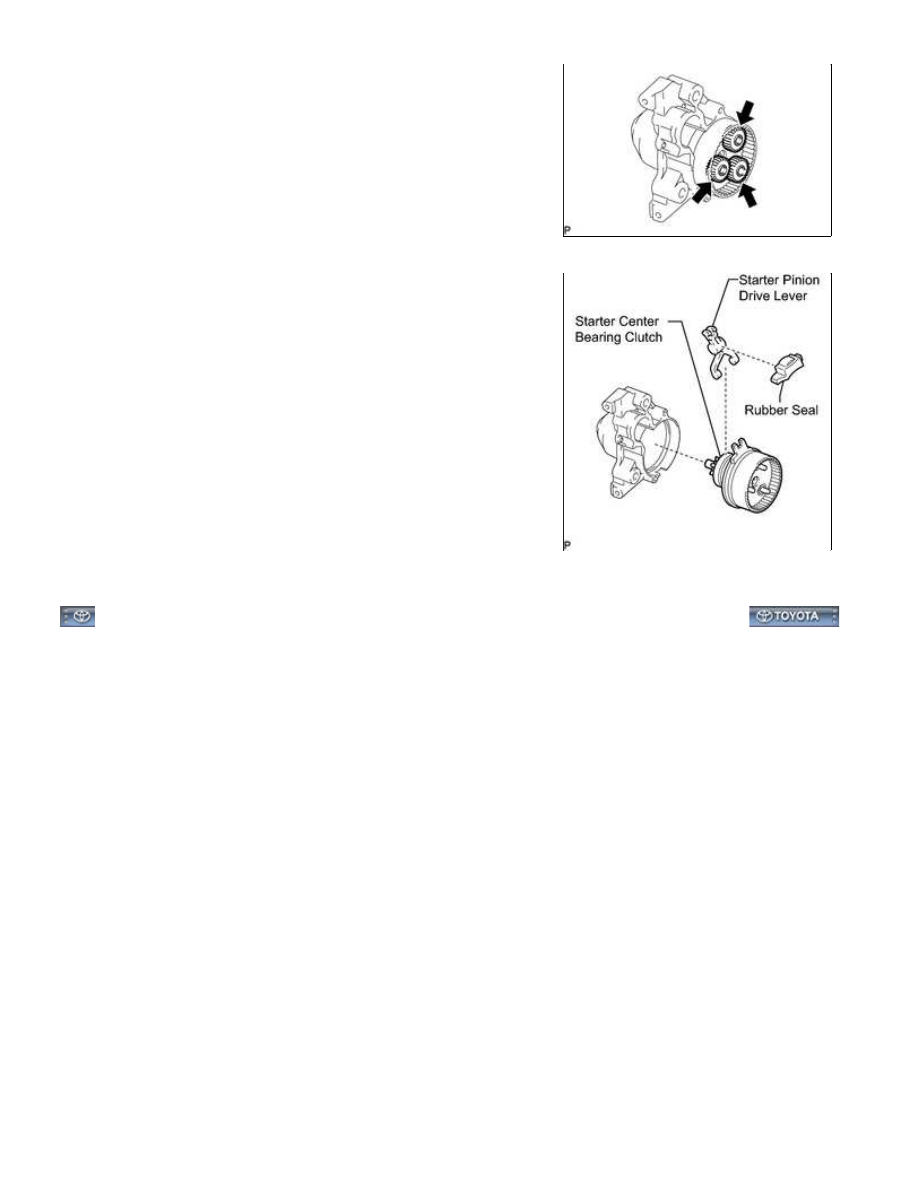

(b) Remove the 3 planetary gears from the starter center bearing

clutch.

(c) Remove the starter center bearing clutch together with the

starter pinion drive lever and rubber seal from the starter drive

housing.

(d) Remove the starter pinion drive lever and rubber seal from the starter center bearing clutch.

1UR-FE STARTING: STARTER (for 2.0 kW Type): DISASSEMBLY; 2...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002MDP035X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE STARTING: STARTER (for 2.0 kW Type): REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

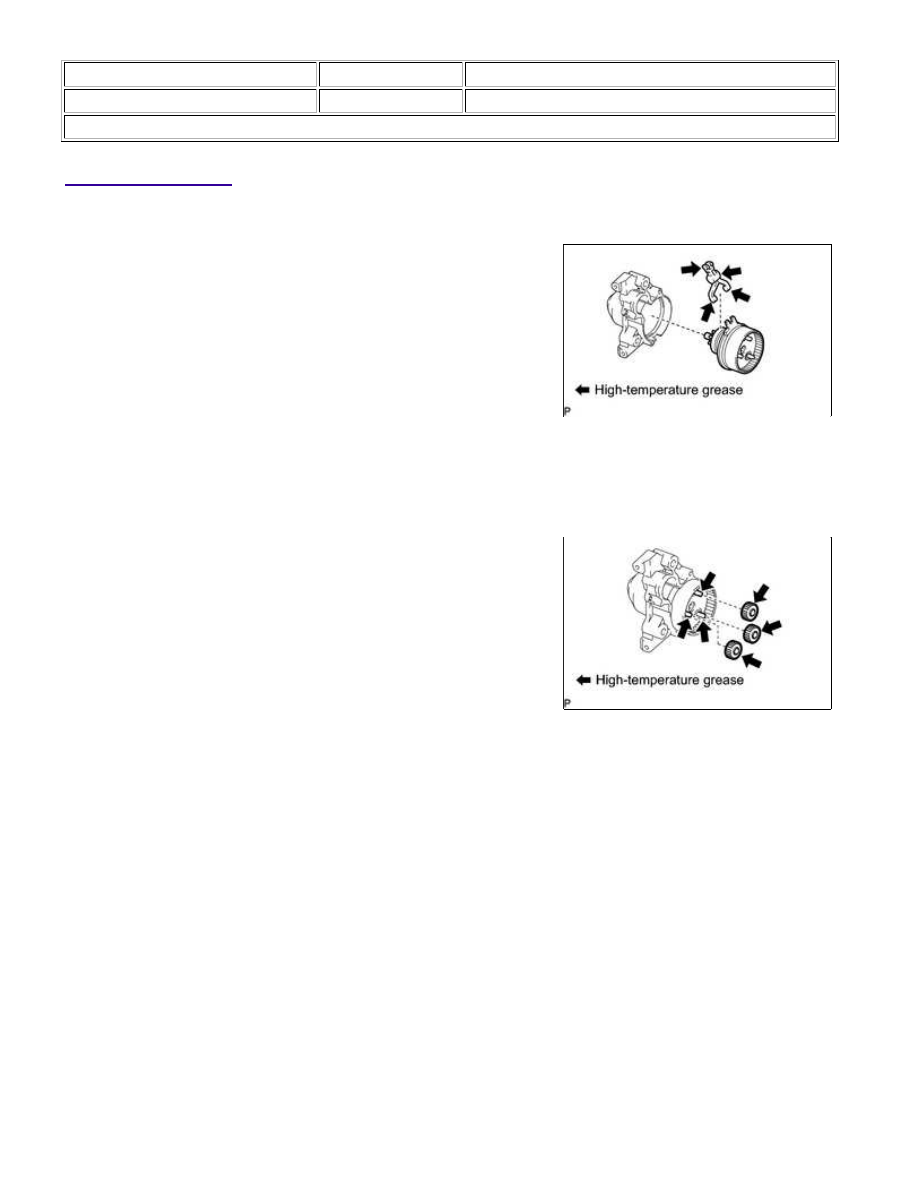

1. INSTALL STARTER CENTER BEARING CLUTCH SUB-ASSEMBLY

(b) Install the starter pinion drive lever and rubber seal to the starter center bearing clutch.

(c) Install the starter center bearing clutch together with the starter pinion drive lever and rubber seal to the

starter drive housing.

(d) Apply high-temperature grease to the planetary gears and pins

2. INSTALL STARTER ARMATURE ASSEMBLY

(a) Install the starter armature to the starter yoke.

NOTICE:

3. INSTALL STARTER BRUSH HOLDER ASSEMBLY

1UR-FE STARTING: STARTER (for 2.0 kW Type): REASSEMBLY; 20...
