Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002MDM02YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE STARTING: STARTER (for 2.0 kW Type): COMPONENTS; 2015 MY Tundra [08/2014 -        ]

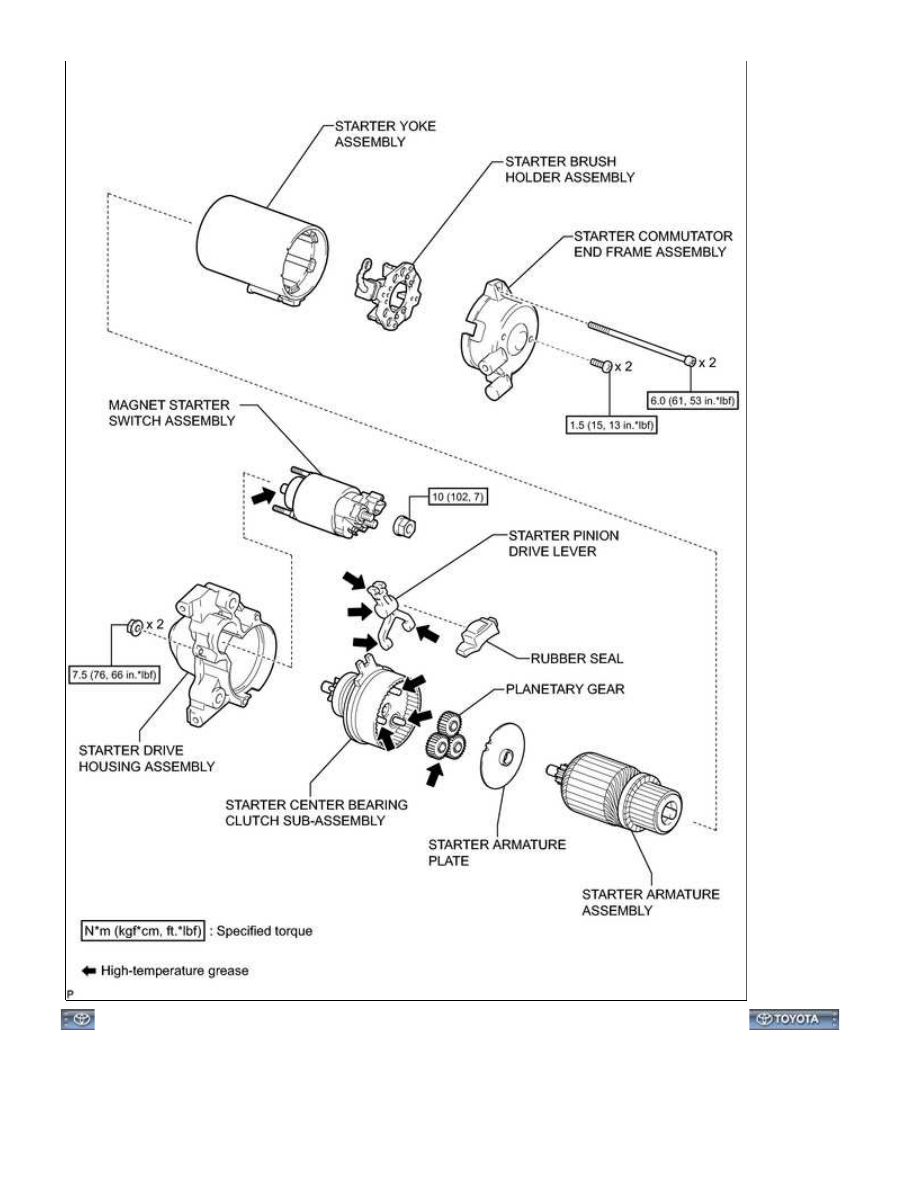

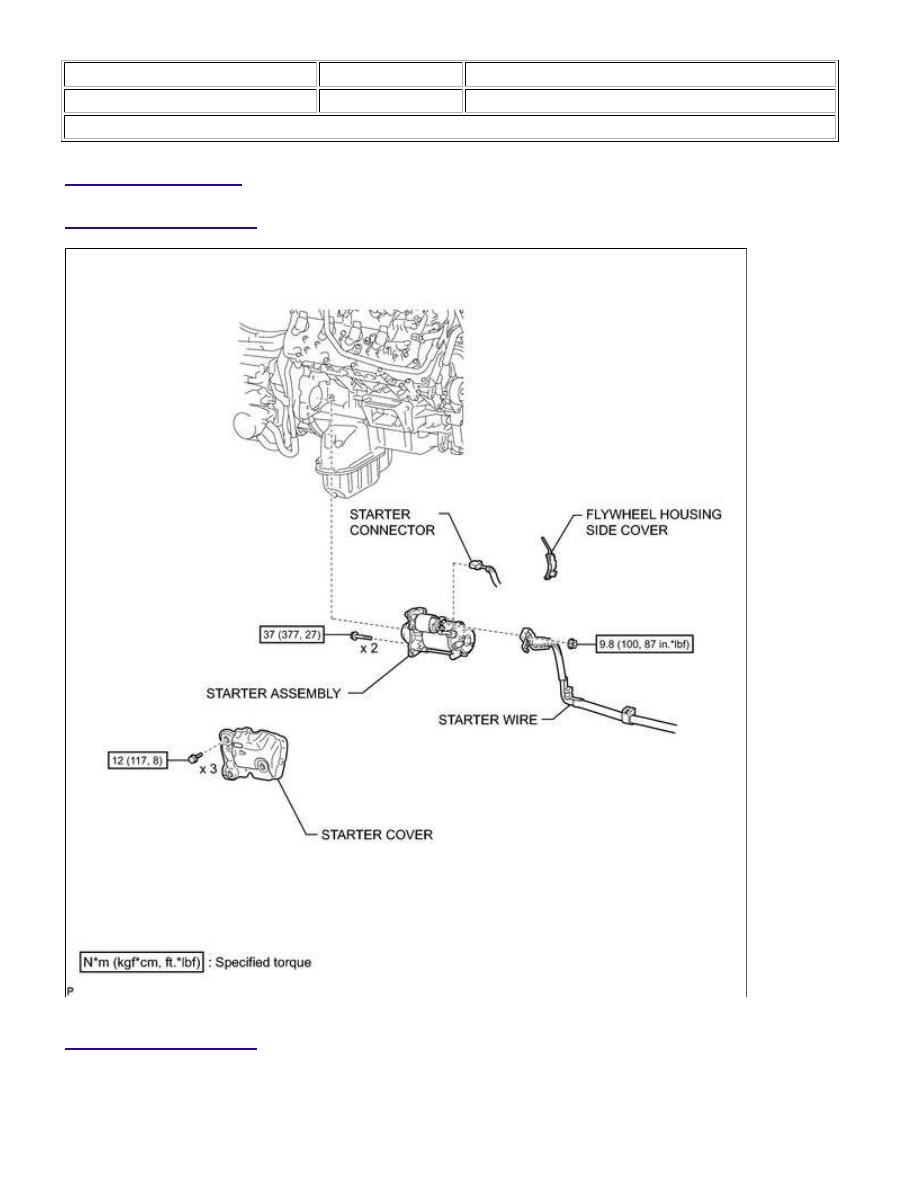

COMPONENTS

ILLUSTRATION

ILLUSTRATION

1UR-FE STARTING: STARTER (for 2.0 kW Type): COMPONENTS; ...

1UR-FE STARTING: STARTER (for 2.0 kW Type): COMPONENTS; ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002MDN03ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE STARTING: STARTER (for 2.0 kW Type): REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal
notice before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

3. REMOVE EXHAUST MANIFOLD SUB-ASSEMBLY RH

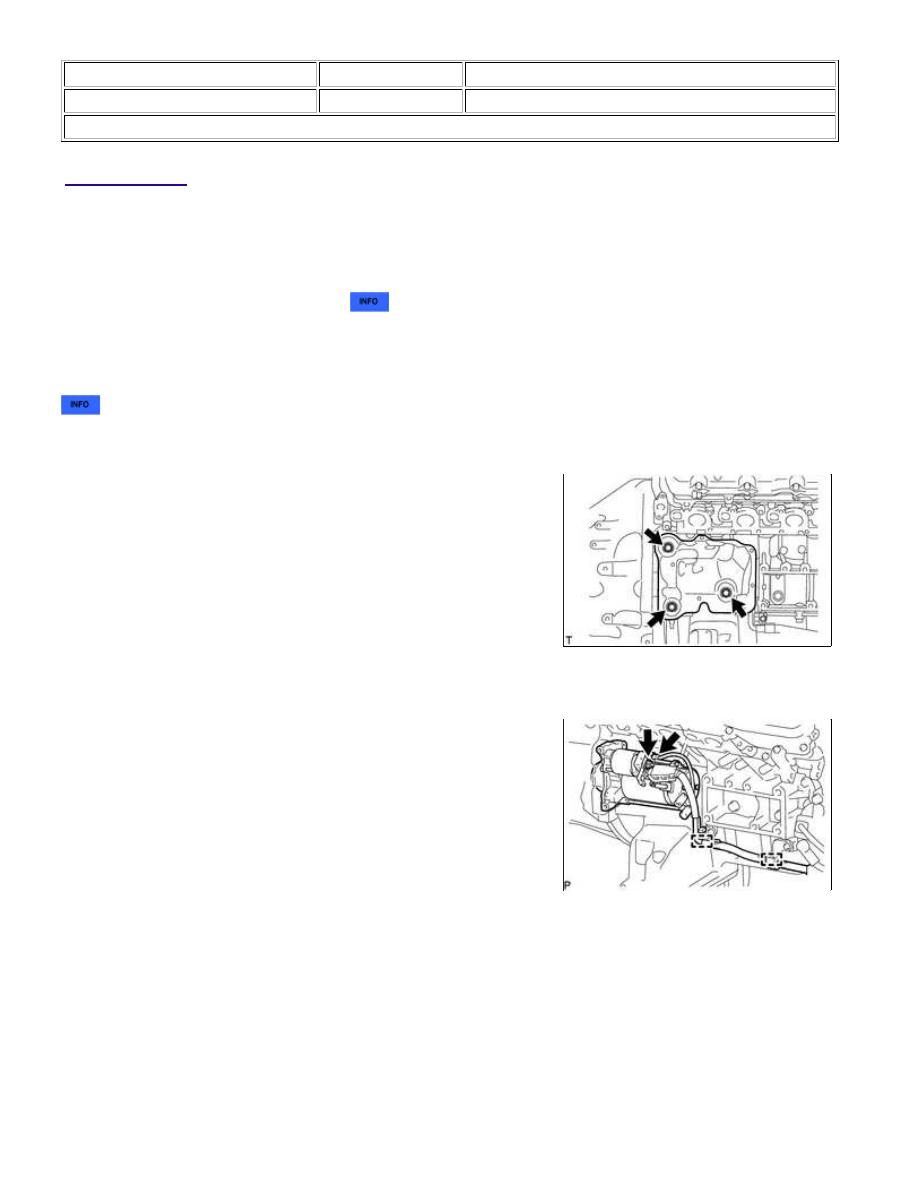

4. REMOVE STARTER COVER

(a) Remove the 3 bolts and starter cover.

5. REMOVE STARTER ASSEMBLY

(a) Detach the 2 wire harness clamps.

(b) Disconnect the starter connector.

(c) Remove the nut and disconnect the starter wire.

1UR-FE STARTING: STARTER (for 2.0 kW Type): REMOVAL; 2015...

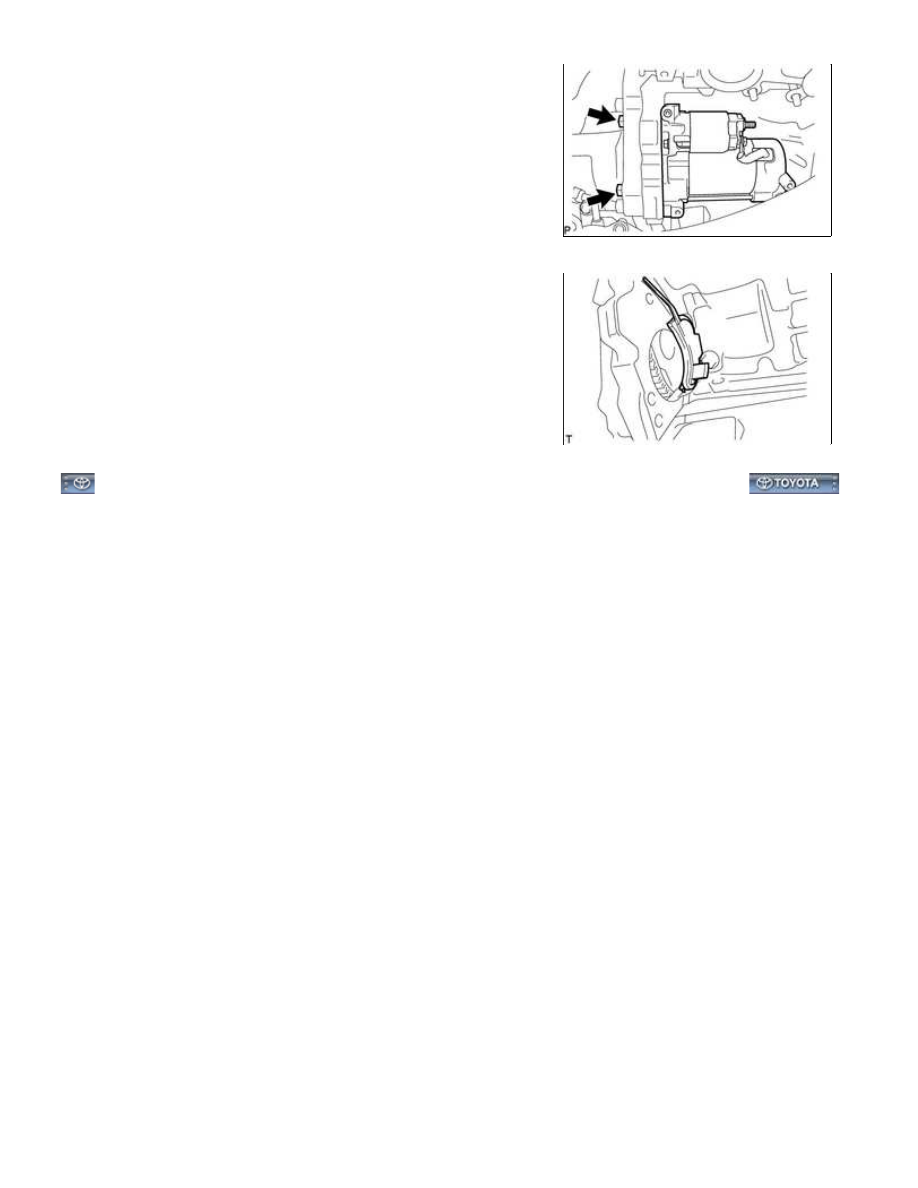

(d) Remove the 2 bolts and starter.

(e) Remove the flywheel housing side cover.

1UR-FE STARTING: STARTER (for 2.0 kW Type): REMOVAL; 2015...
