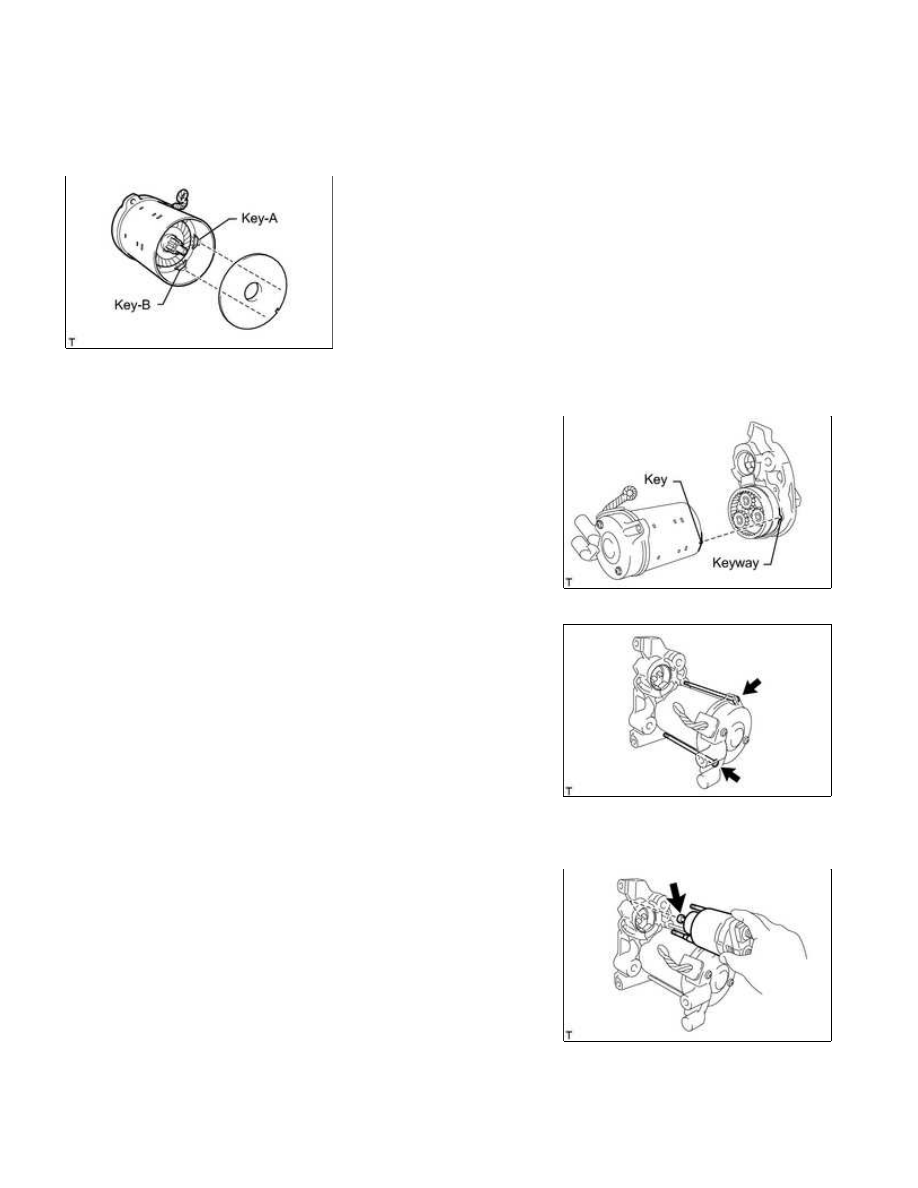

6. INSTALL STARTER ARMATURE PLATE

(a) Install the starter armature plate to the starter yoke.

NOTICE:

Install the starter plate so that the keyway is positioned between key-A and key-B.

7. INSTALL STARTER YOKE ASSEMBLY

(b) Using a T25 "TORX" socket wrench, install the 2 bolts.

Torque:

5.5 N·m {56 kgf·cm, 49in·lbf}

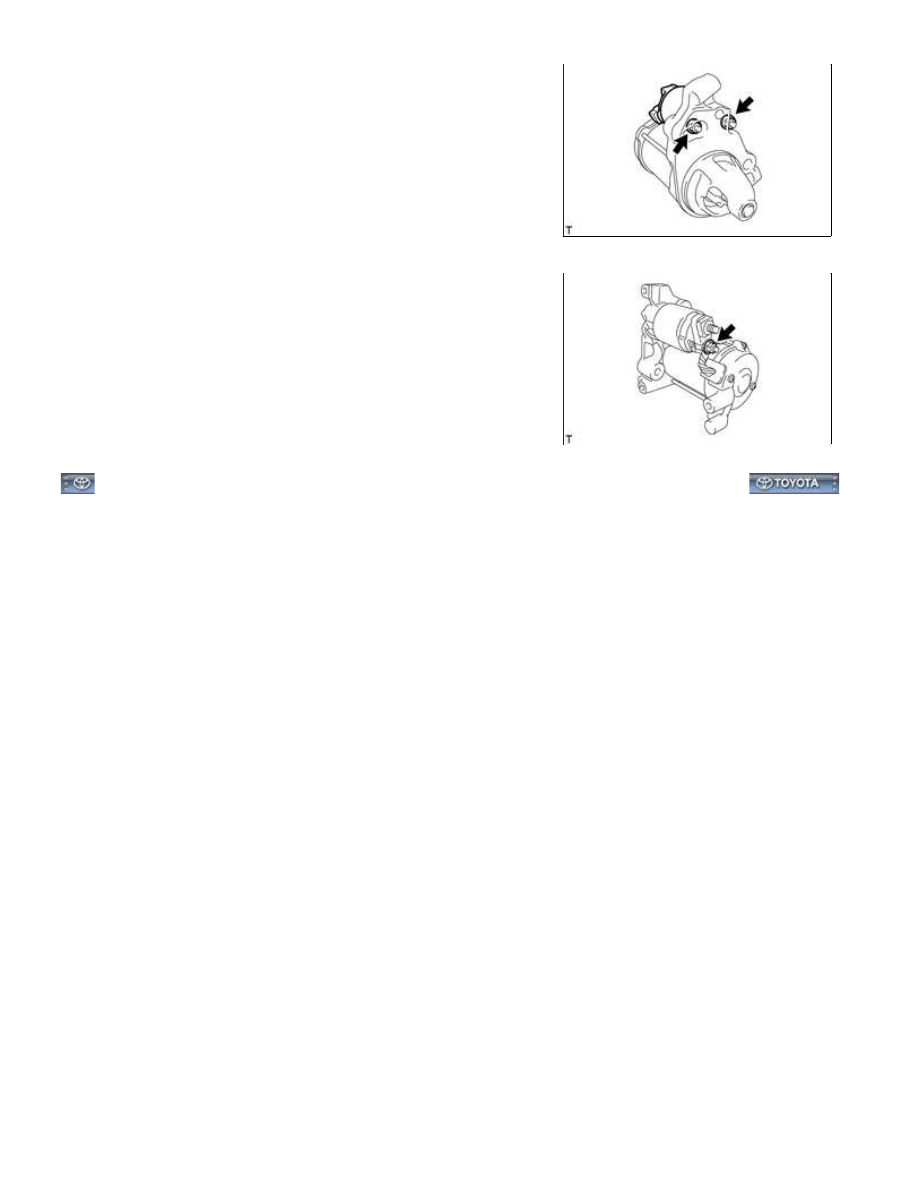

8. INSTALL MAGNET STARTER SWITCH ASSEMBLY

(a) Apply high temperature grease to the plunger hook.

(c) Install the magnet starter switch with the 2 nuts.

Torque:

7.5 N·m {76 kgf·cm, 66in·lbf}

(d) Connect the lead wire to the magnet starter switch and connect

it with the nut.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

1UR-FE STARTING: STARTER (for 1.6 kW Type): REASSEMBLY; 20...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000218X023X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE STARTING: STARTER (for 1.6 kW Type): INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

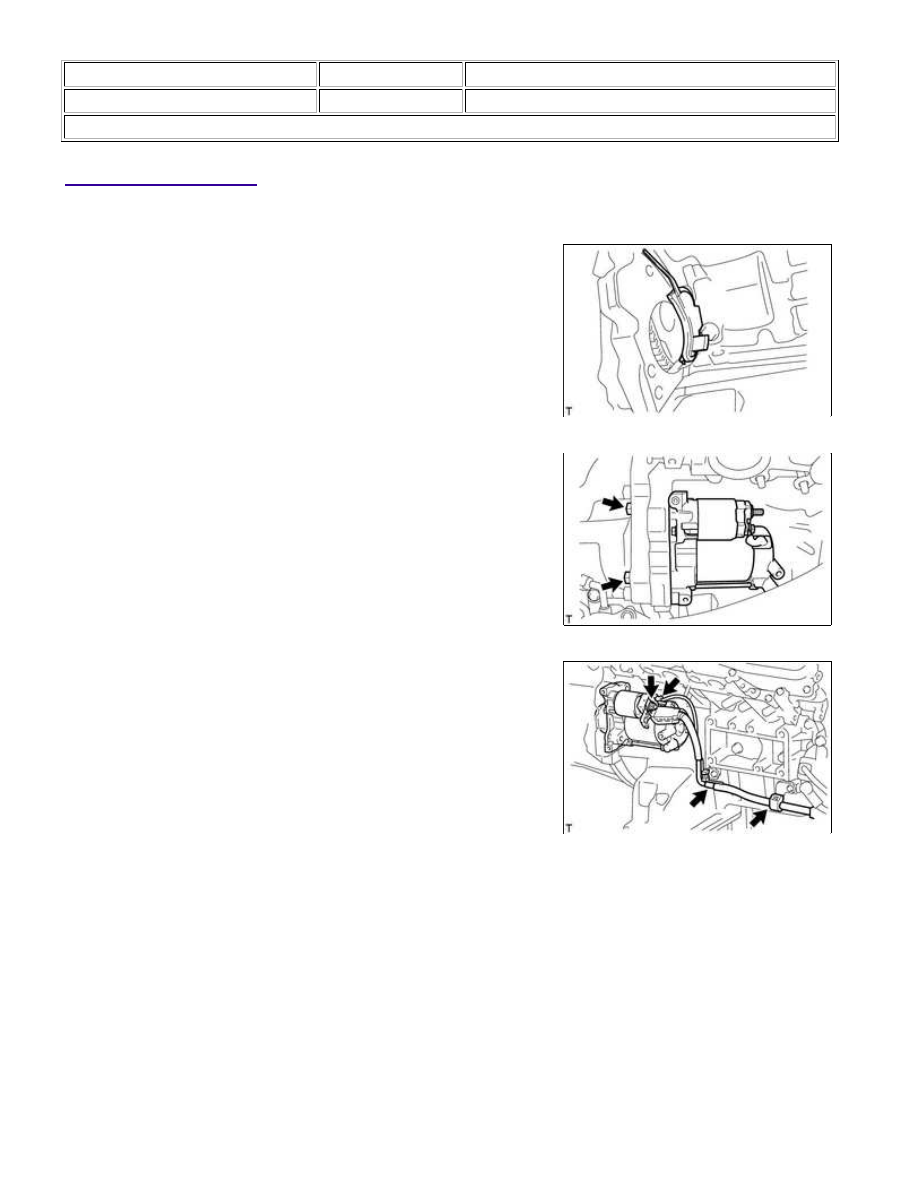

1. INSTALL STARTER ASSEMBLY

(a) Install the flywheel housing side cover.

(b) Install the starter with the 2 bolts.

Torque:

37 N·m {377 kgf·cm, 27ft·lbf}

(c) Connect the starter wire with the nut.

Torque:

9.8 N·m {100 kgf·cm, 87in·lbf}

(d) Connect the starter connector.

(e) Connect the 2 wire harness clamps.

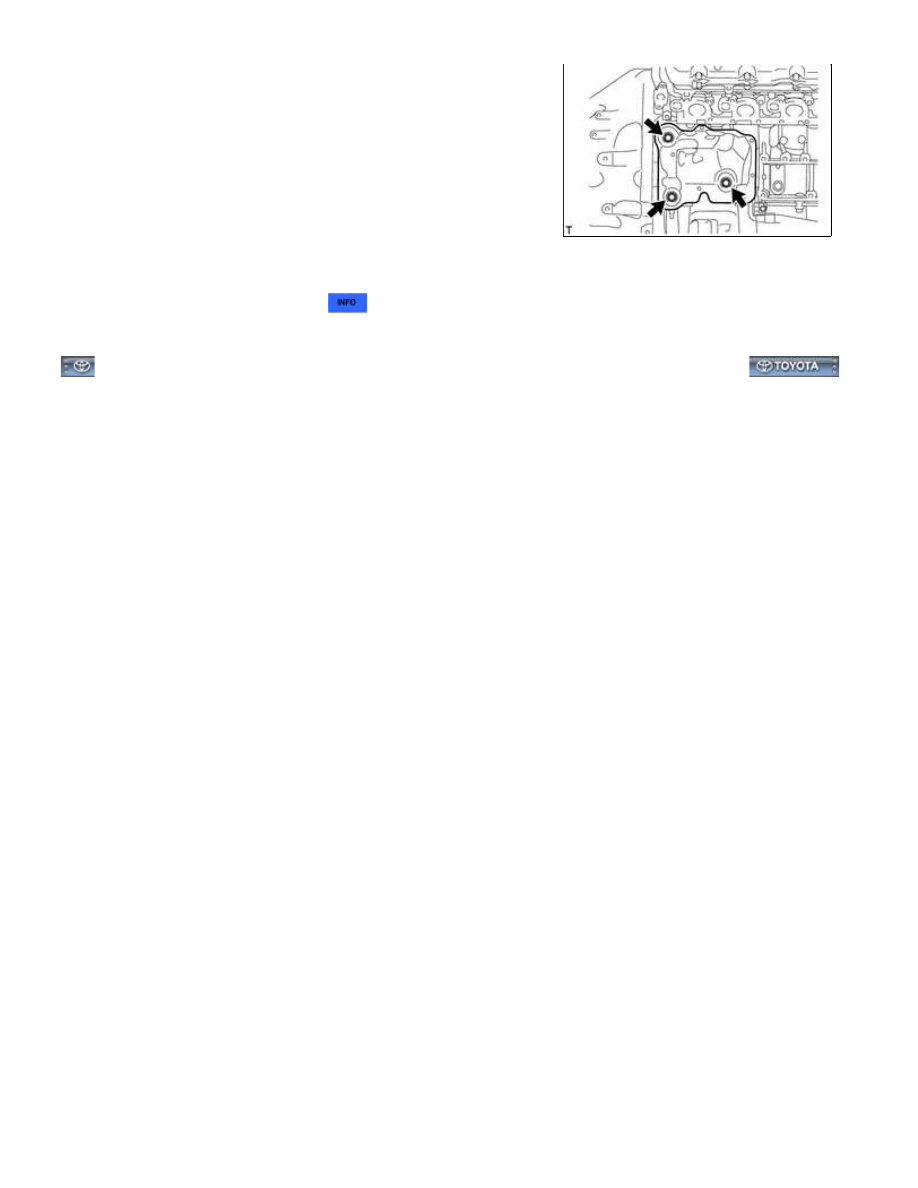

2. INSTALL STARTER COVER

1UR-FE STARTING: STARTER (for 1.6 kW Type): INSTALLATION; ...

(a) Install the starter cover with the 3 bolts.

Torque:

12 N·m {117 kgf·cm, 8ft·lbf}

3. INSTALL EXHAUST MANIFOLD SUB-ASSEMBLY RH

(a) Install the exhaust manifold RH



.

4. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL
