(a) Remove the starter armature from the starter yoke.

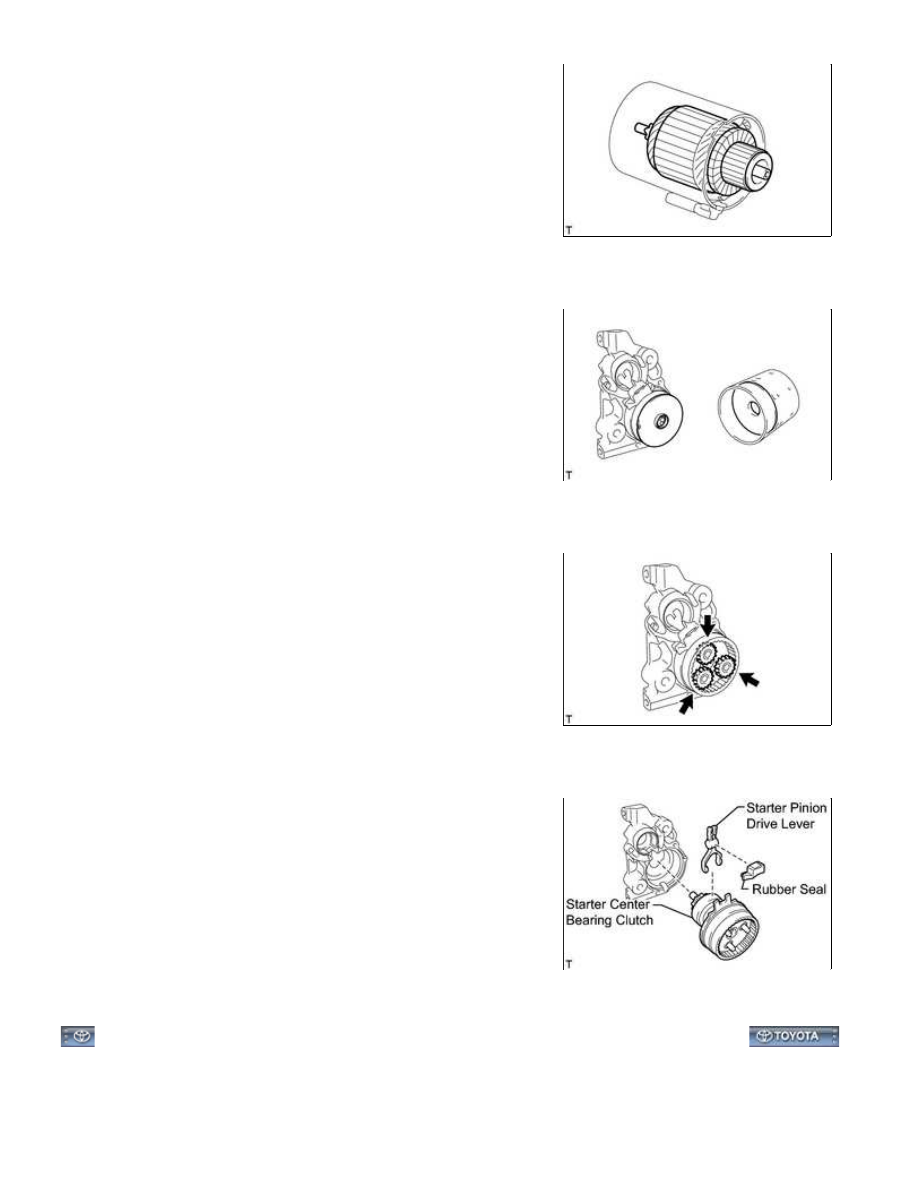

5. REMOVE STARTER ARMATURE PLATE

(a) Remove the starter armature plate from the starter drive

housing or starter yoke.

6. REMOVE PLANETARY GEAR

(a) Remove the 3 planetary gears from the starter center bearing

clutch.

7. REMOVE STARTER CENTER BEARING CLUTCH SUB-ASSEMBLY

(a) Remove the starter center bearing clutch with the starter pinion

drive lever and rubber seal from the starter drive housing.

(b) Remove the starter pinion drive lever and rubber seal from the starter center bearing clutch.

1UR-FE STARTING: STARTER (for 1.6 kW Type): DISASSEMBLY; 2...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM00000215101KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE STARTING: STARTER (for 1.6 kW Type): INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

1. INSPECT STARTER ASSEMBLY

CAUTION:

As a large electric current passes through the cable during this inspection, a think cable must be used.

If not, the cable may became hot and cause injury.

NOTICE:

(1) Remove the nut, and then disconnect the field coil lead wire

from terminal C.

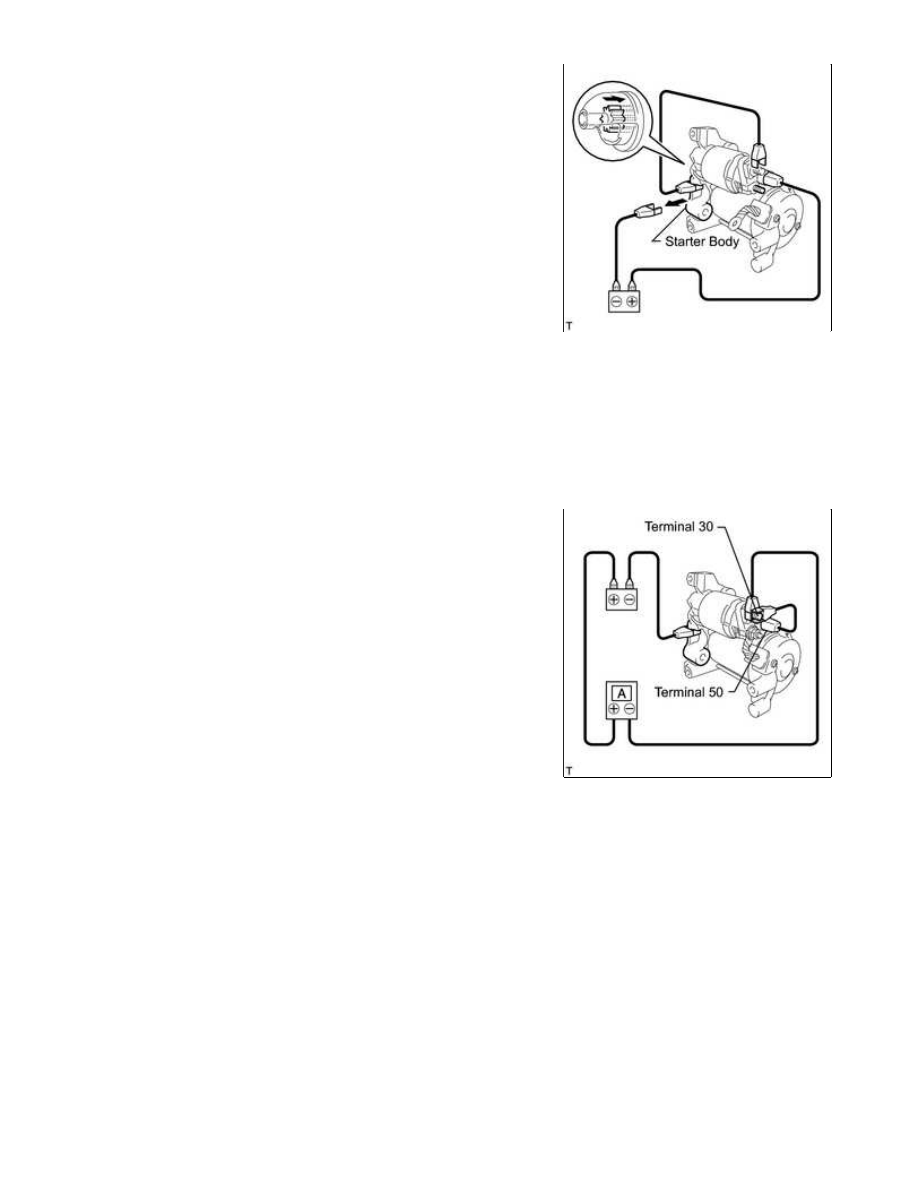

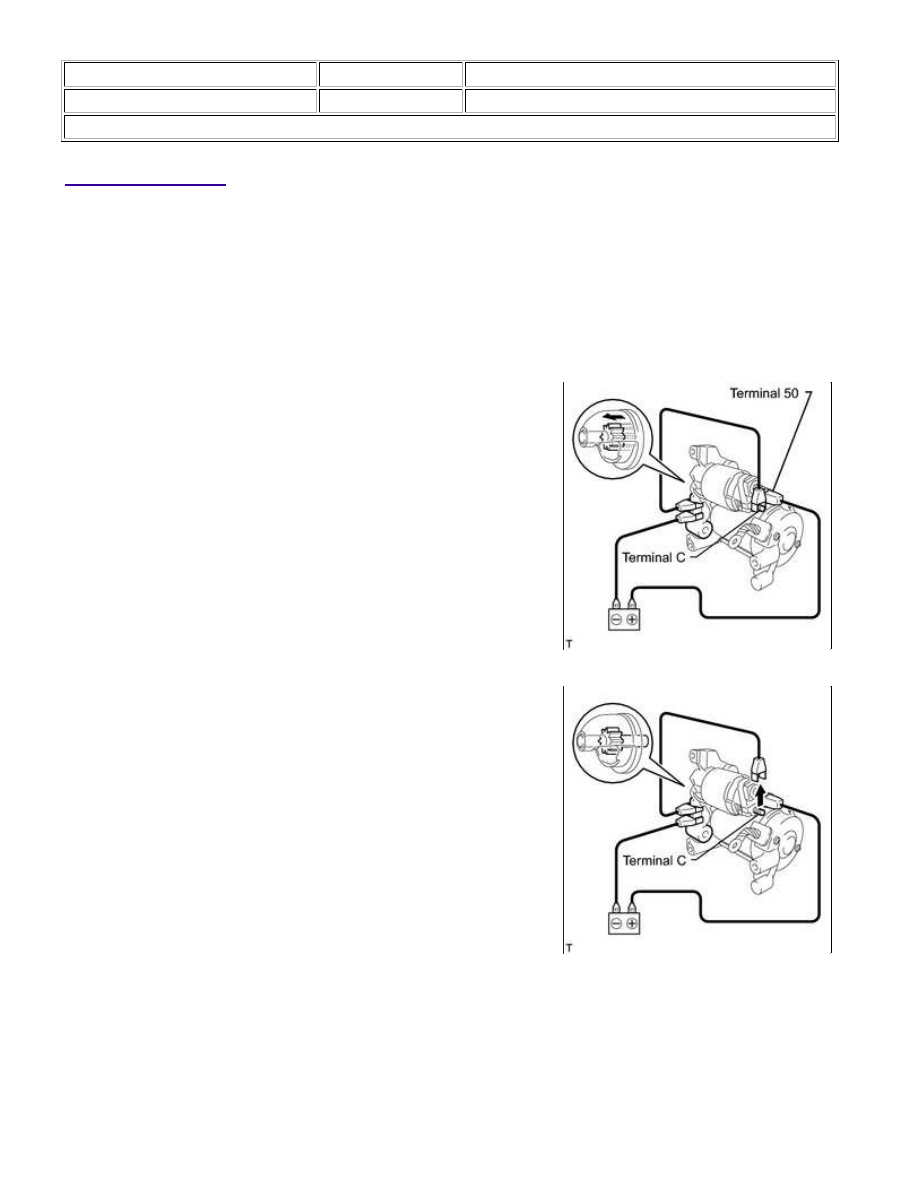

(2) Connect the battery to the magnet starter switch as shown in

the illustration. Then check that the clutch pinion gear moves

outward.

If the clutch pinion gear does not move, replace the magnet

starter switch assembly.

(b) Perform a holding test.

(1) When the battery is connected as above with the clutch

pinion gear out, disconnect the negative (-) lead from

terminal C. Check that the pinion gear remains out.

If the clutch pinion gear moves inward, replace the magnet

starter switch assembly.

1UR-FE STARTING: STARTER (for 1.6 kW Type): INSPECTION; 20...

(c) Inspect the clutch pinion gear return.

(1) Disconnect the negative (-) lead from the starter body.

Check that the clutch pinion gear returns inward.

If the clutch pinion gear does not return inward, replace the

magnet starter switch assembly.

(d) Perform an operation test without load.

(1) Connect the field coil lead wire to terminal C.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(2) Mount the starter in a vise between aluminum plates.

(3) Connect the battery and ammeter to the starter as shown in

the illustration.

(4) Check that the starter rotates smoothly and steadily while the pinion gear is moving outward. Then

measure the current.

Standard current:

90 A or less at 11.5 V

If the result is not as specified, replace the starter assembly.

2. INSPECT MAGNET STARTER SWITCH ASSEMBLY

(a) Check the plunger.

1UR-FE STARTING: STARTER (for 1.6 kW Type): INSPECTION; 20...

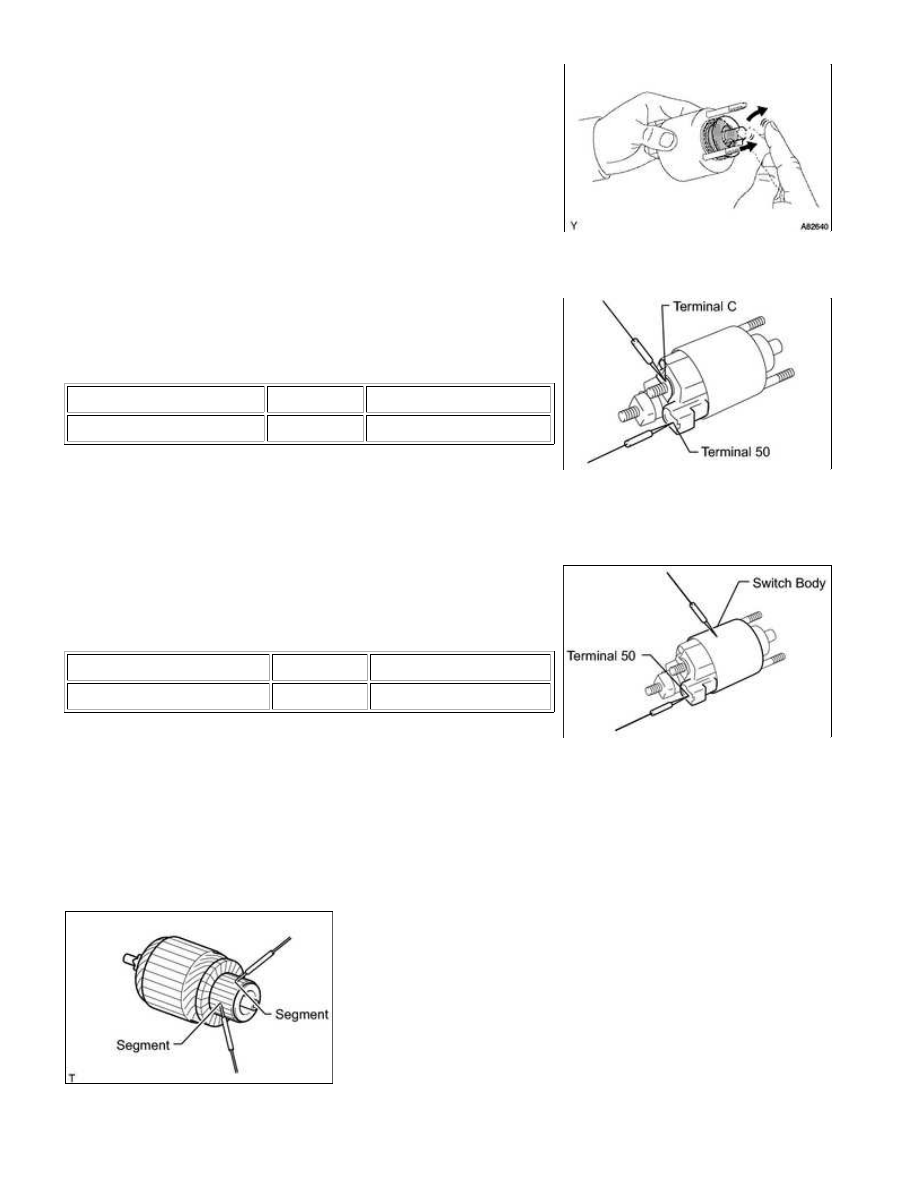

(1) Push in the plunger and check that it returns quickly to its

original position.

If the result is not as specified, replace the magnet starter

switch assembly.

(b) Check if the pull-in coil has an open circuit.

(1) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Terminal 50 - Terminal C

Always

Below 1 Ω

If the result is not as specified, replace the magnet starter

switch assembly.

(c) Check if the holding coil has an open circuit.

(1) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Terminal 50 - Switch body

Always

Below 2 Ω

If the result is not as specified, replace the magnet starter

switch assembly.

3. INSPECT STARTER ARMATURE ASSEMBLY

(a) Check the appearance.

If the surface is dirty or burnt, restore the surface with sandpaper (No. 400) or on a lathe.

(b) Measure the resistance.

(1) Measure the resistance according to the value(s) in the table below.

1UR-FE STARTING: STARTER (for 1.6 kW Type): INSPECTION; 20...
