Title: 1UR-FE STARTING: IGNITION SWITCH: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

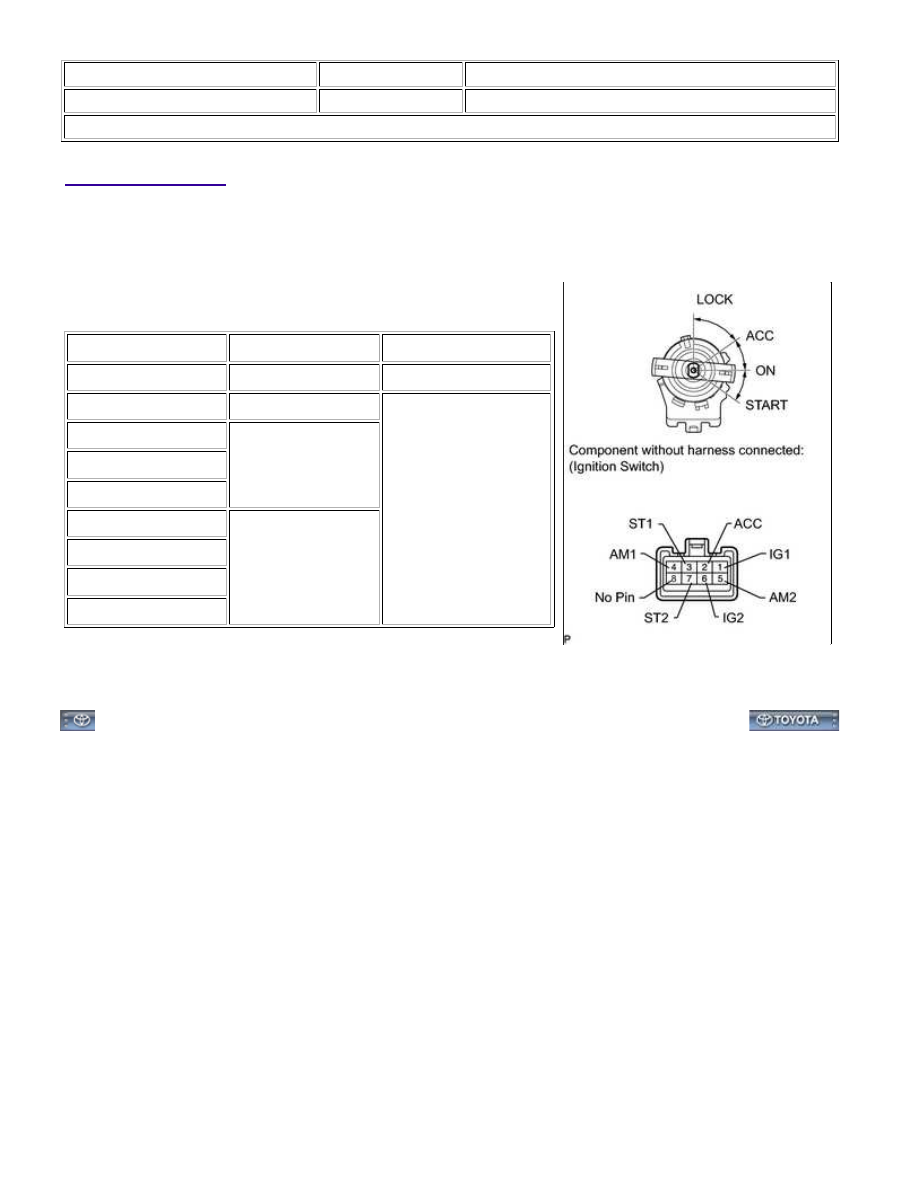

1. INSPECT IGNITION SWITCH ASSEMBLY

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

All terminals

LOCK

10 kΩ or higher

2 (ACC) - 4 (AM1)

ACC

Below 1 Ω

1 (IG1) - 4 (AM1)

ON

2 (ACC) - 4 (AM1)

5 (AM2) - 6 (IG2)

1 (IG1) - 4 (AM1)

START

3 (ST1) - 4 (AM1)

5 (AM2) - 6 (IG2)

5 (AM2) - 7 (ST2)

If the result is not as specified, replace the ignition switch

assembly.

1UR-FE STARTING: IGNITION SWITCH: INSPECTION; 2015 MY ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002DYP01VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE STARTING: IGNITION SWITCH: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

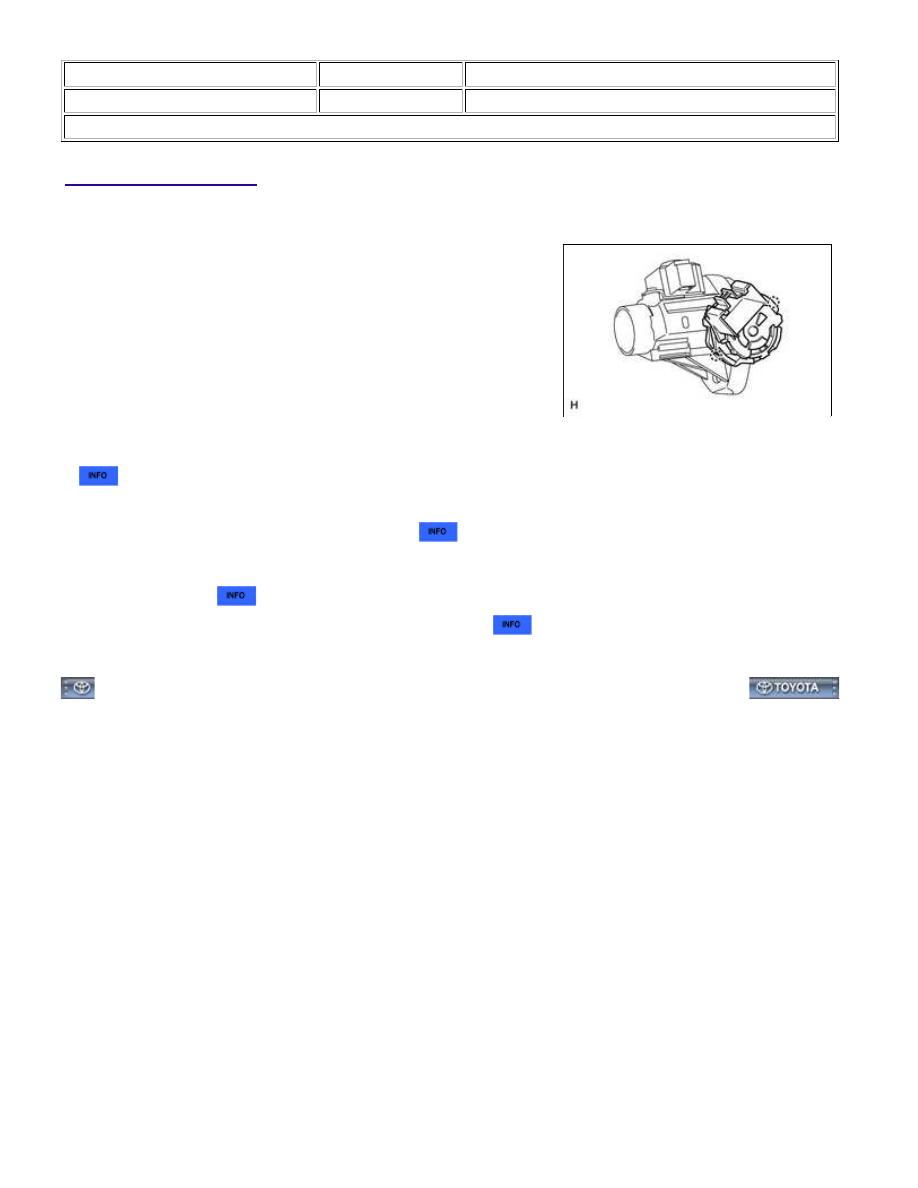

INSTALLATION

1. INSTALL IGNITION SWITCH ASSEMBLY

(a) Attach the 2 claws to install the ignition switch to the steering

lock.

2. INSTALL UPPER STEERING COLUMN WITH SWITCH BRACKET ASSEMBLY (for Manual Tilt)

3. INSTALL UPPER STEERING COLUMN WITH SWITCH BRACKET ASSEMBLY (for Manual Tilt

and Manual Telescopic Steering Column)

4. INSTALL STEERING COLUMN ASSEMBLY

(a) for Manual Tilt:

(b) for Manual Tilt and Manual Telescopic Steering Column:

5. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

1UR-FE STARTING: IGNITION SWITCH: INSTALLATION; 2015 M...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM00000218Z012X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE STARTING: STARTER (for 1.6 kW Type): COMPONENTS; 2015 MY Tundra [08/2014 -        ]

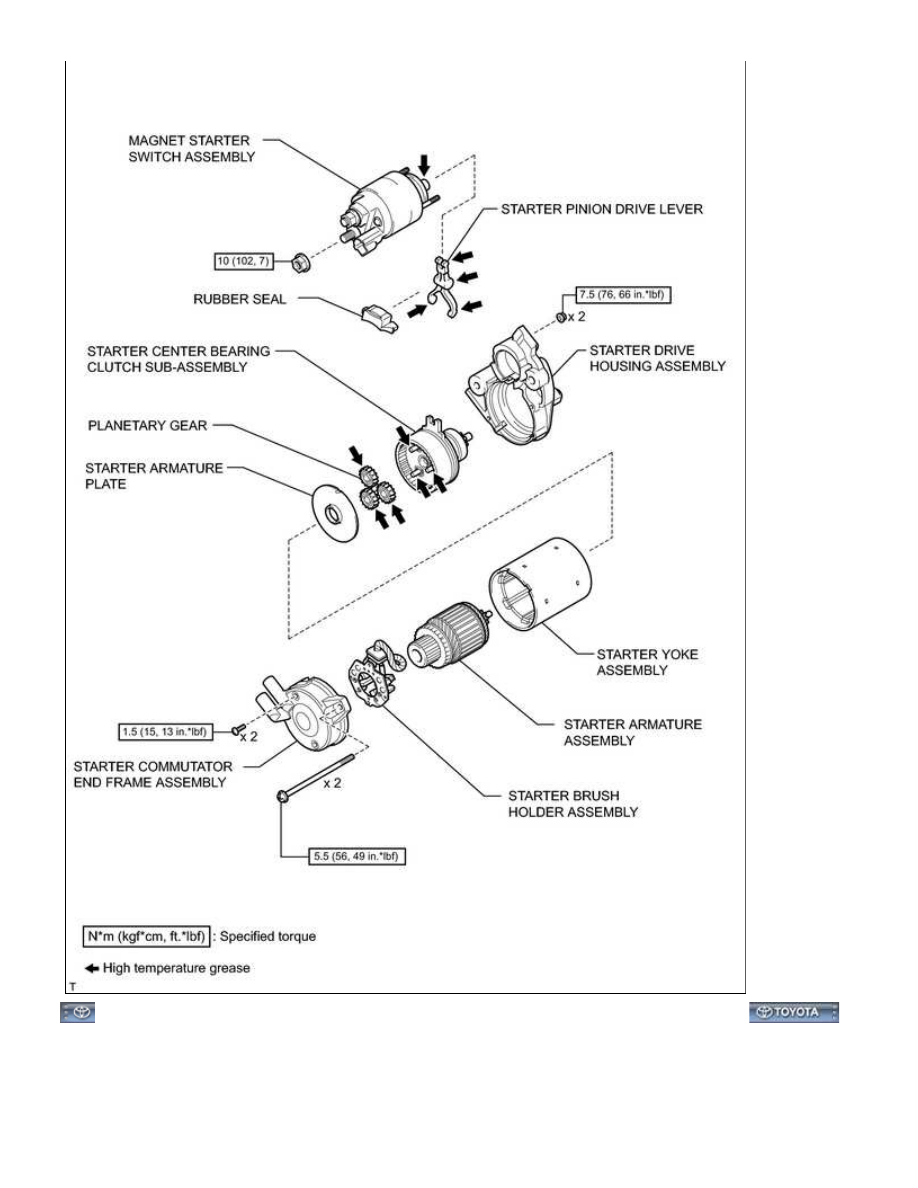

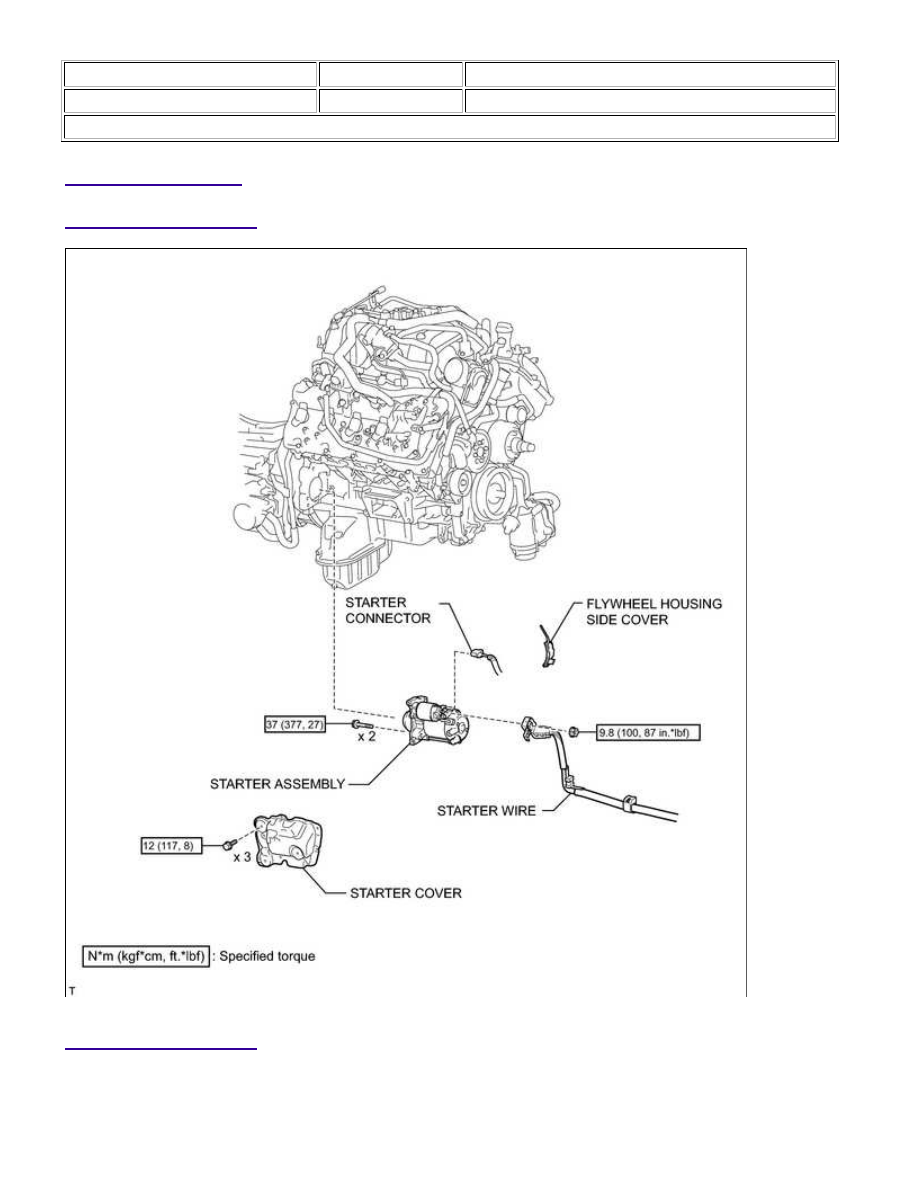

COMPONENTS

ILLUSTRATION

ILLUSTRATION

1UR-FE STARTING: STARTER (for 1.6 kW Type): COMPONENTS; ...

1UR-FE STARTING: STARTER (for 1.6 kW Type): COMPONENTS; ...
