Toyota Tundra (2015 year). Manual - part 1418

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002WBB014X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE STARTING: ACC RELAY: ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

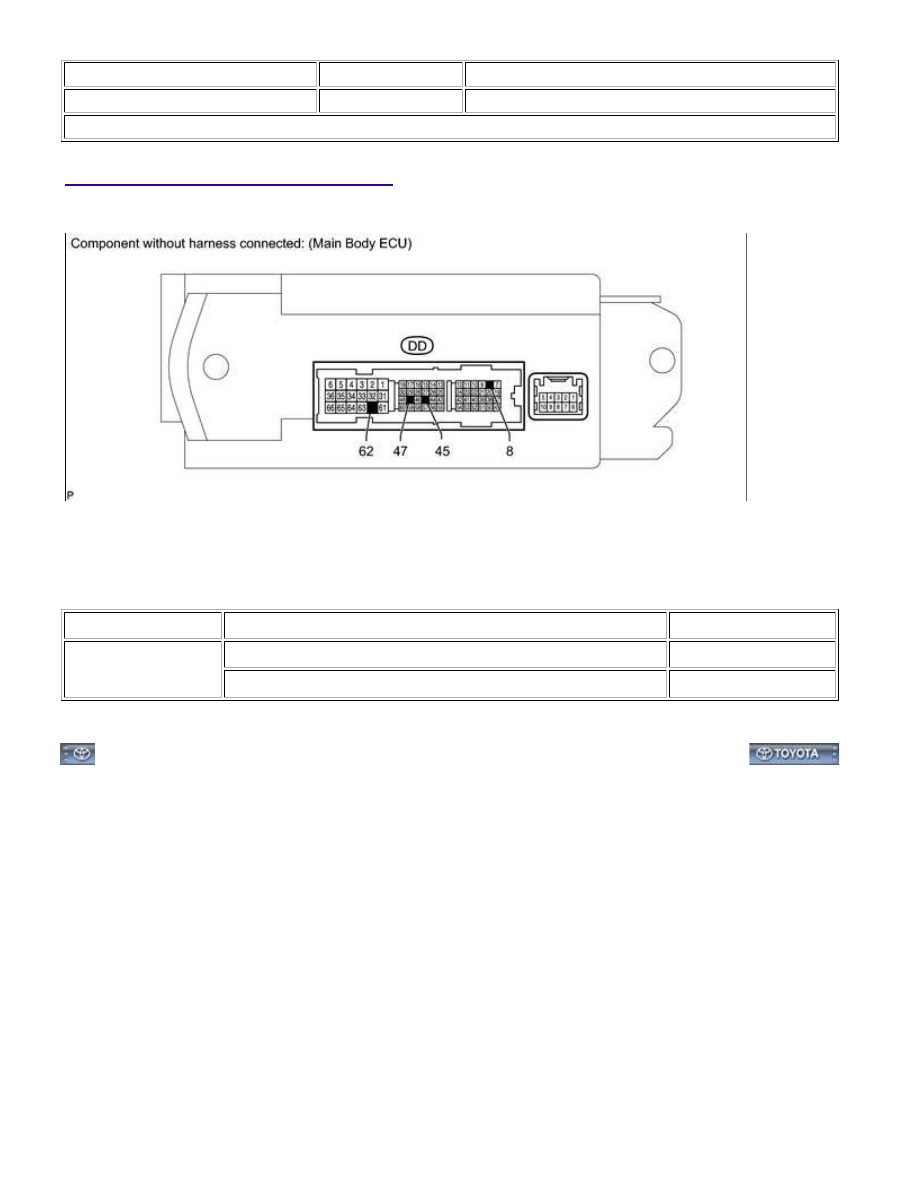

1. INSPECT MAIN BODY ECU (ACC RELAY)

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

DD-47 - DD-8

When battery voltage is not applied between DD-45 and DD-62

10 kΩ or higher

When battery voltage is applied between DD-45 and DD-62

Below 1 Ω

If the result is not as specified, replace the main body ECU.

1UR-FE STARTING: ACC RELAY: ON-VEHICLE INSPECTION; 20...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002DYR01UX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE STARTING: IGNITION SWITCH: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

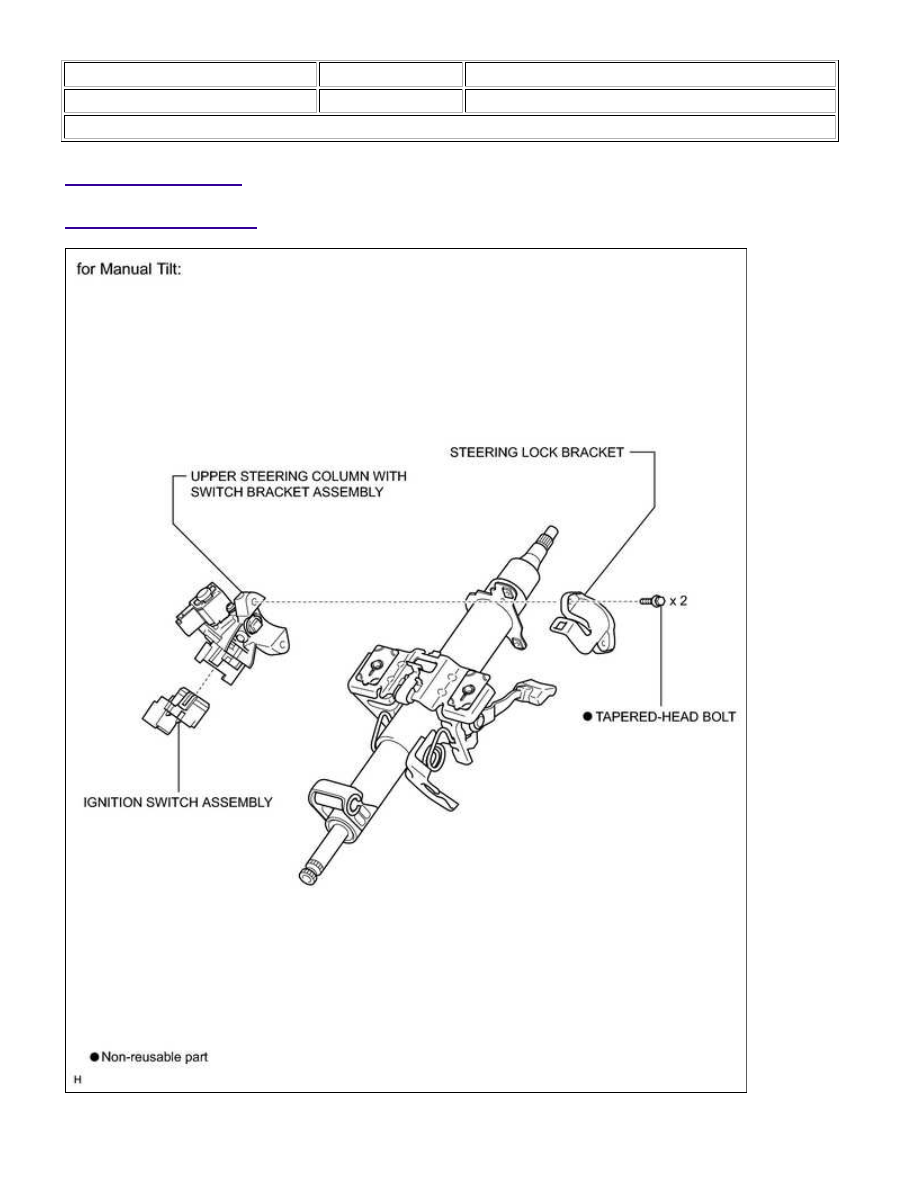

ILLUSTRATION

1UR-FE STARTING: IGNITION SWITCH: COMPONENTS; 2015 MY...

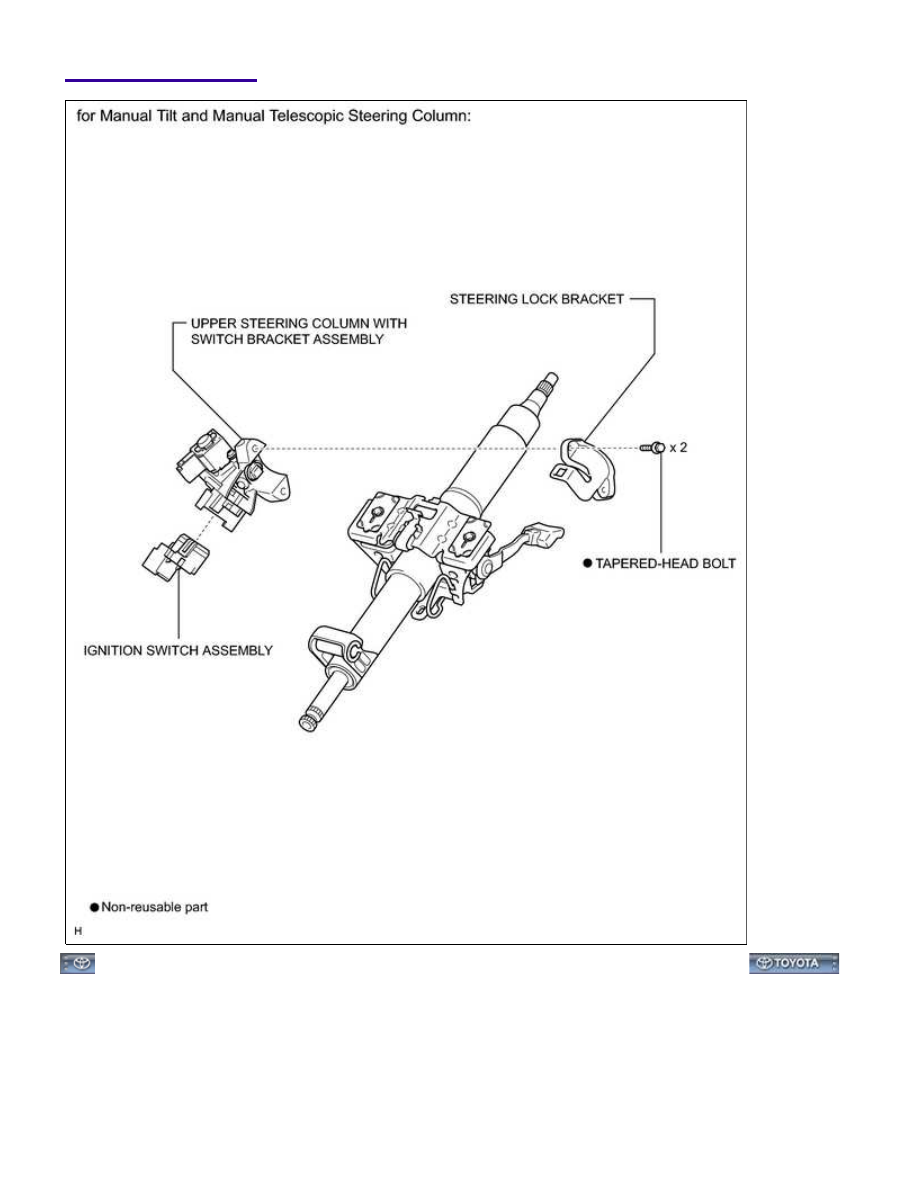

ILLUSTRATION

1UR-FE STARTING: IGNITION SWITCH: COMPONENTS; 2015 MY...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002DYS01VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE STARTING: IGNITION SWITCH: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal
notice before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

3. REMOVE STEERING COLUMN ASSEMBLY

(a) for Manual Tilt:

(b) for Manual Tilt and Manual Telescopic Steering Column:

4. REMOVE UPPER STEERING COLUMN WITH SWITCH BRACKET ASSEMBLY (for Manual Tilt)

5. REMOVE UPPER STEERING COLUMN WITH SWITCH BRACKET ASSEMBLY (for Manual Tilt

and Manual Telescopic Steering Column)

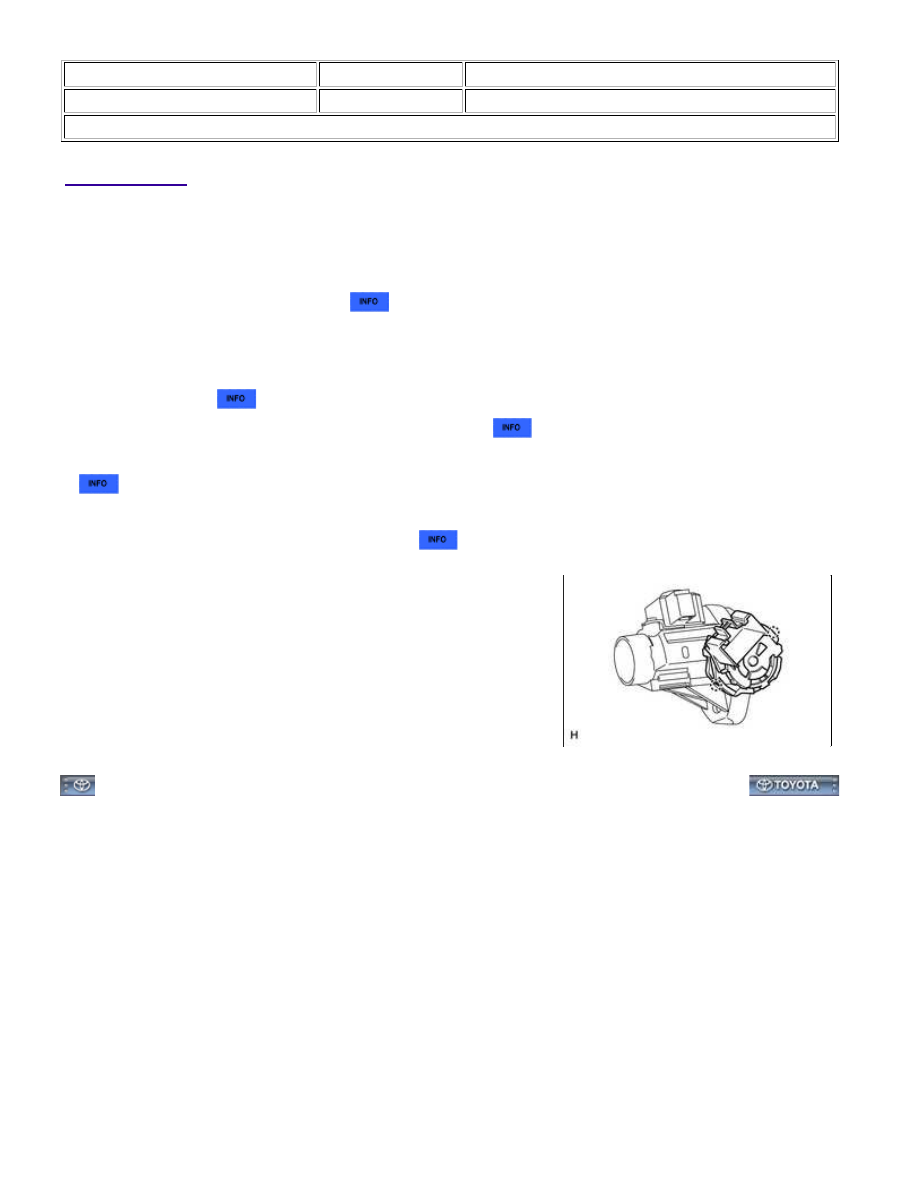

6. REMOVE IGNITION SWITCH ASSEMBLY

(a) Detach the 2 claws and remove the ignition switch from the

steering lock.

1UR-FE STARTING: IGNITION SWITCH: REMOVAL; 2015 MY Tun...
