Toyota Tundra (2015 year). Manual - part 1389

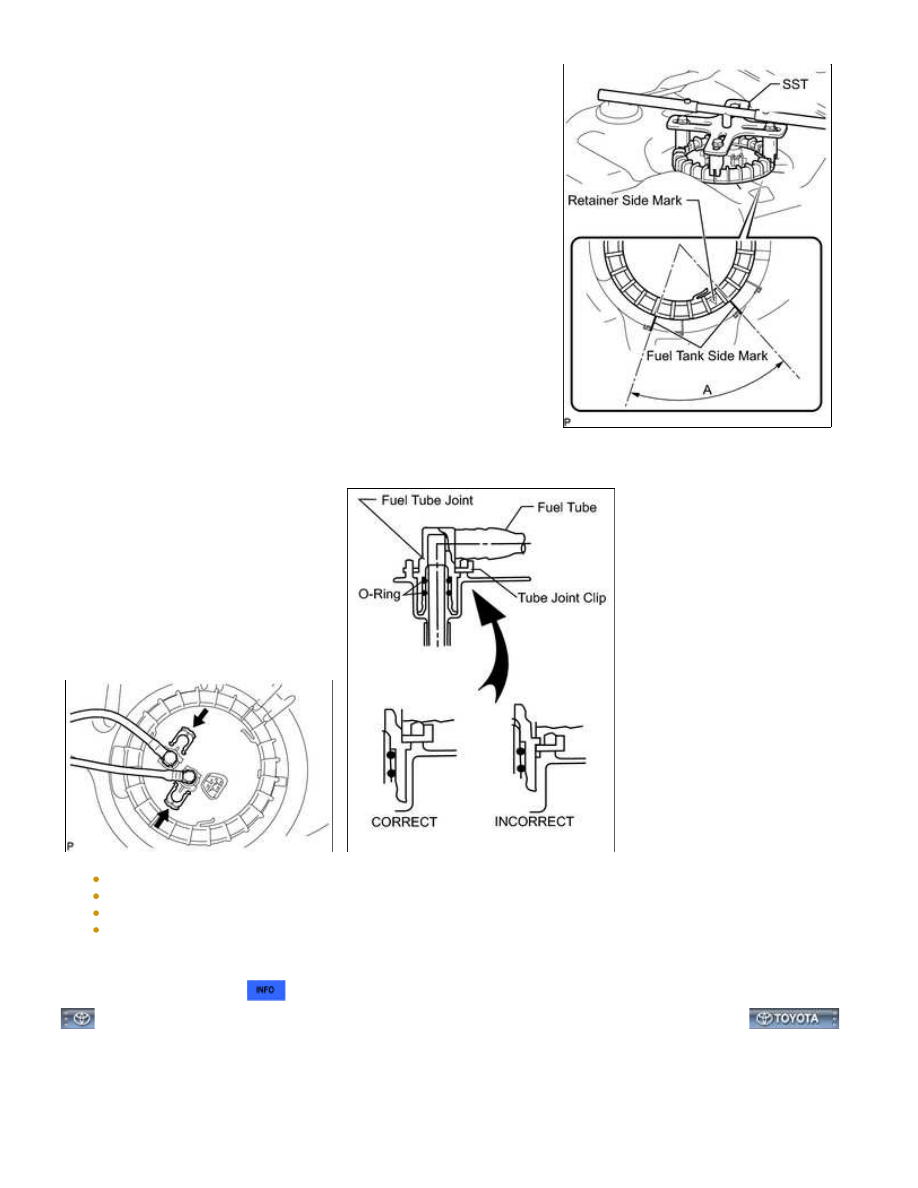

(f) Using SST, tighten the retainer until the mark on the retainer is

within range A on the fuel tank as shown in the illustration.

SST: 09808-14030

HINT:



(a) Install the fuel tank



.

1UR-FE FUEL: FUEL PUMP: INSTALLATION; 2015 MY Tundra [08...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002YPN026X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

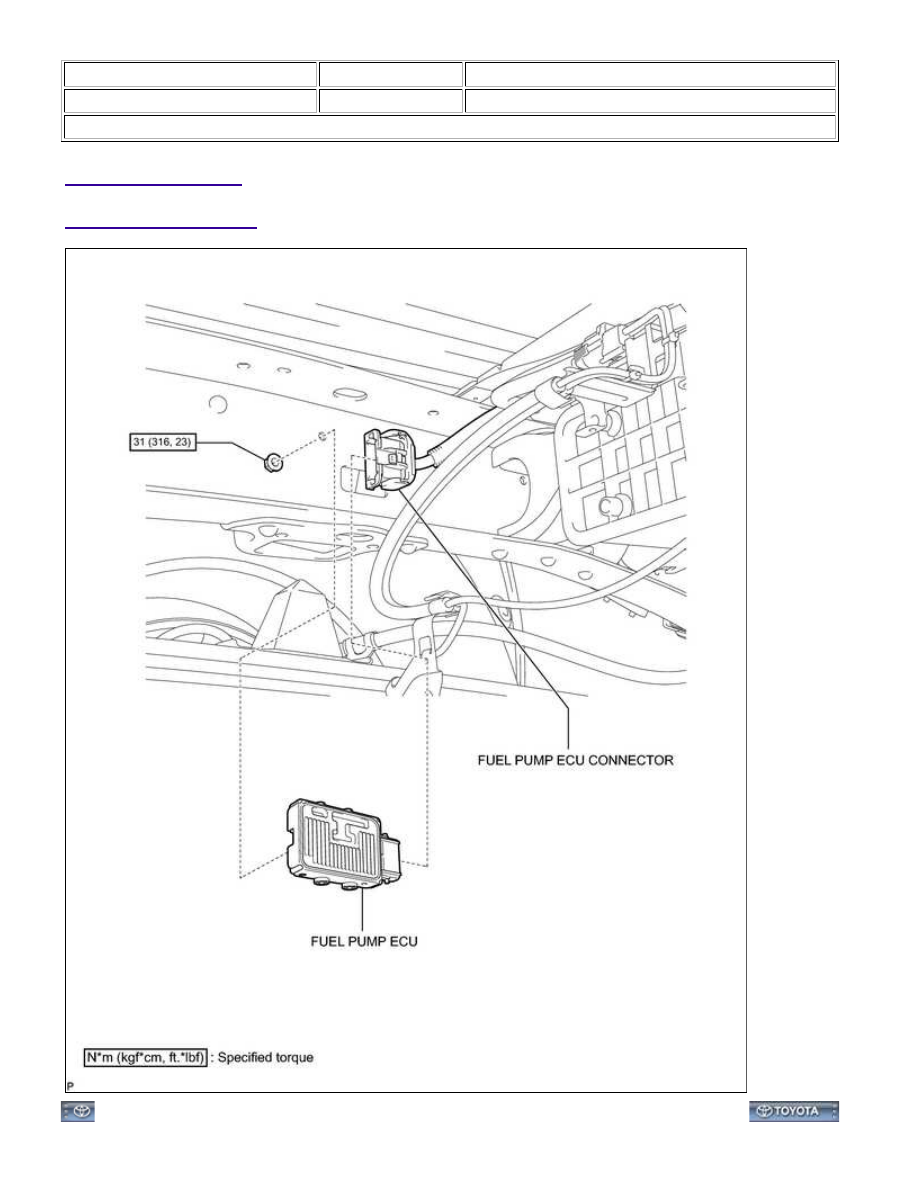

Title: 1UR-FE FUEL: FUEL PUMP ECU: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

1UR-FE FUEL: FUEL PUMP ECU: COMPONENTS; 2015 MY Tundra...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002YPO02HX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE FUEL: FUEL PUMP ECU: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE FUEL PUMP ECU

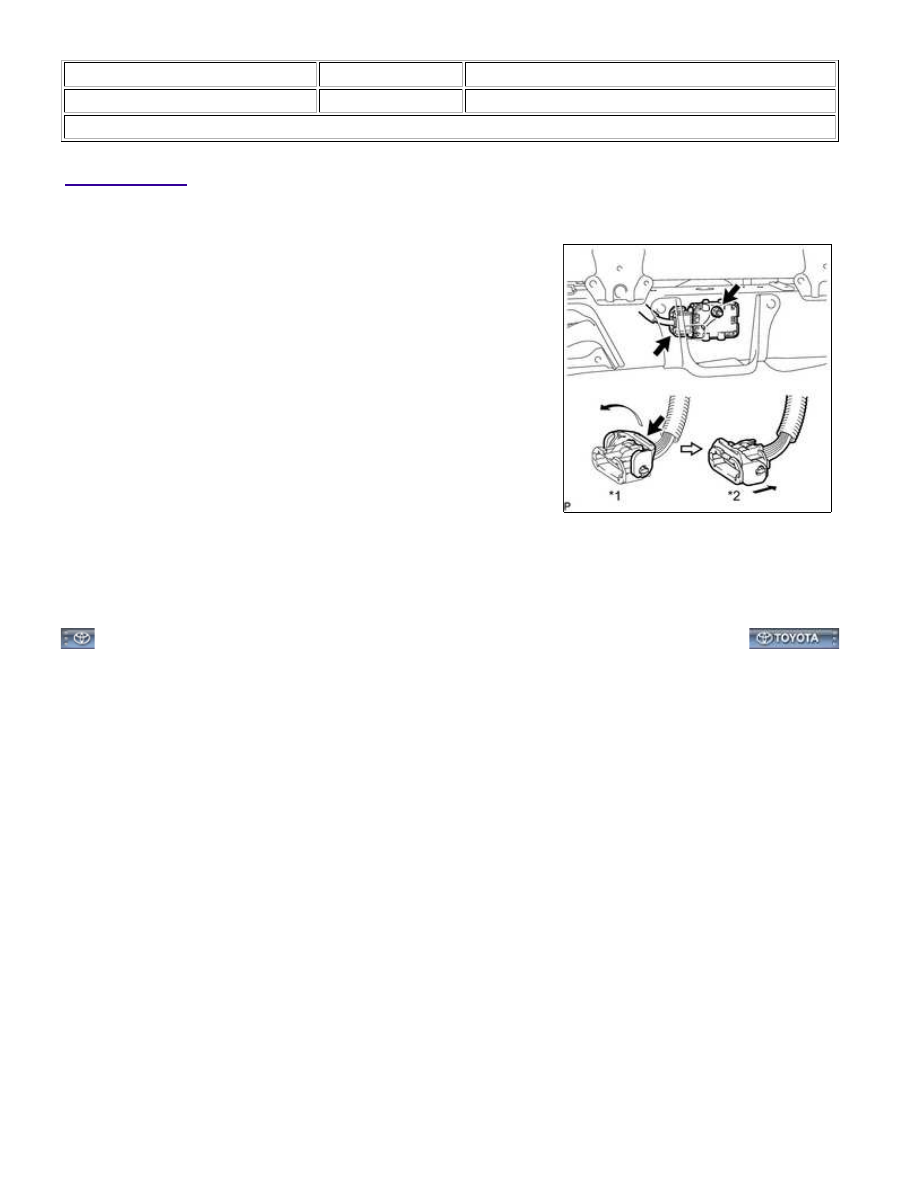

(a) Disconnect the fuel pump ECU connector.

(2) Disconnect the fuel pump ECU connector.*2

(b) Remove the nut and fuel pump ECU.

NOTICE:

Make sure the fuel pump ECU is not subjected to physical shocks, such as being dropped, etc.

1UR-FE FUEL: FUEL PUMP ECU: REMOVAL; 2015 MY Tundra [08/...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002YPM02HX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE FUEL: FUEL PUMP ECU: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL FUEL PUMP ECU

(a) Install the fuel pump ECU with the nut.

Torque:

31 N·m {316 kgf·cm, 23ft·lbf}

NOTICE:

Do not use the fuel pump ECU if it has been subjected to

physical shocks, such as being dropped, etc.

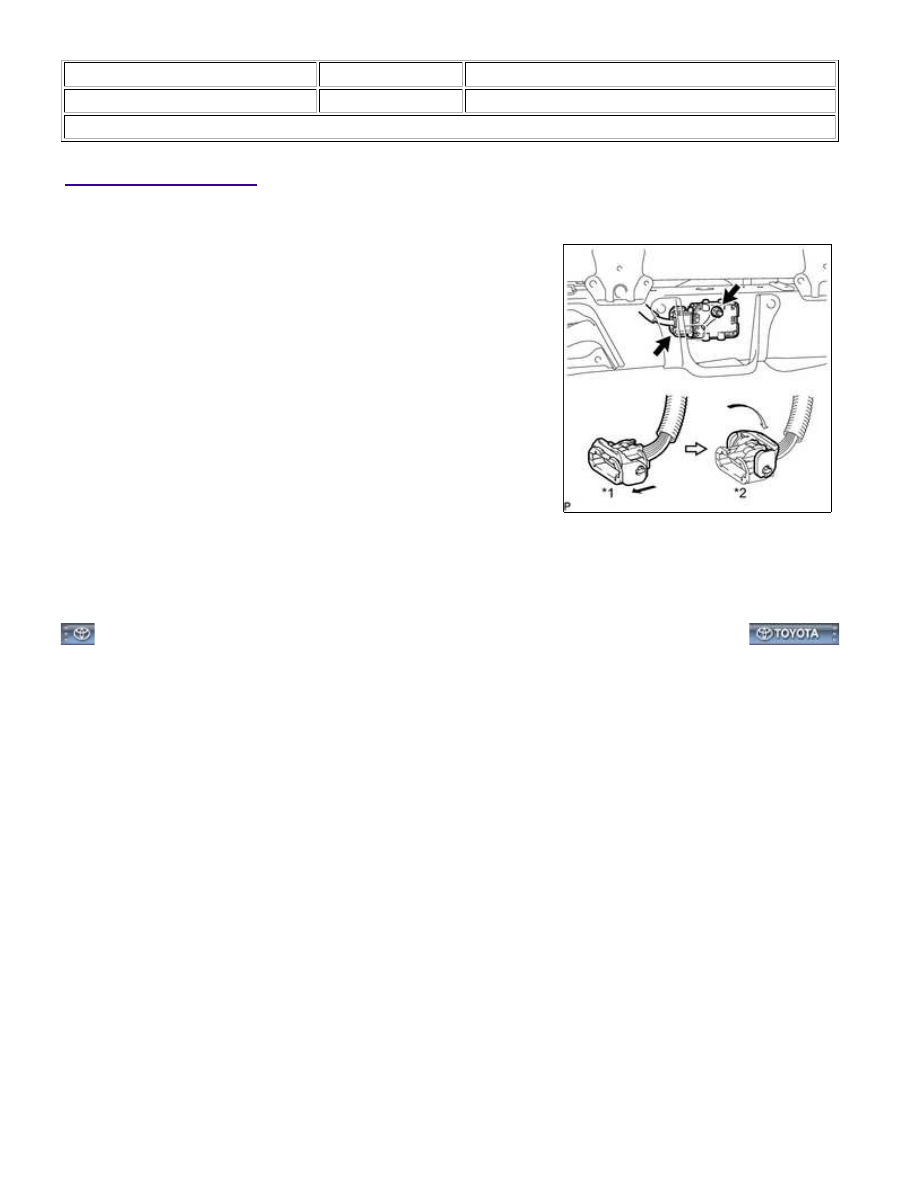

(b) Connect the fuel pump ECU connector.

(1) Connect the fuel pump ECU connector.*1
