Toyota Tundra (2015 year). Manual - part 1390

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002Z82021X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE FUEL: FUEL SENDER GAUGE ASSEMBLY: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

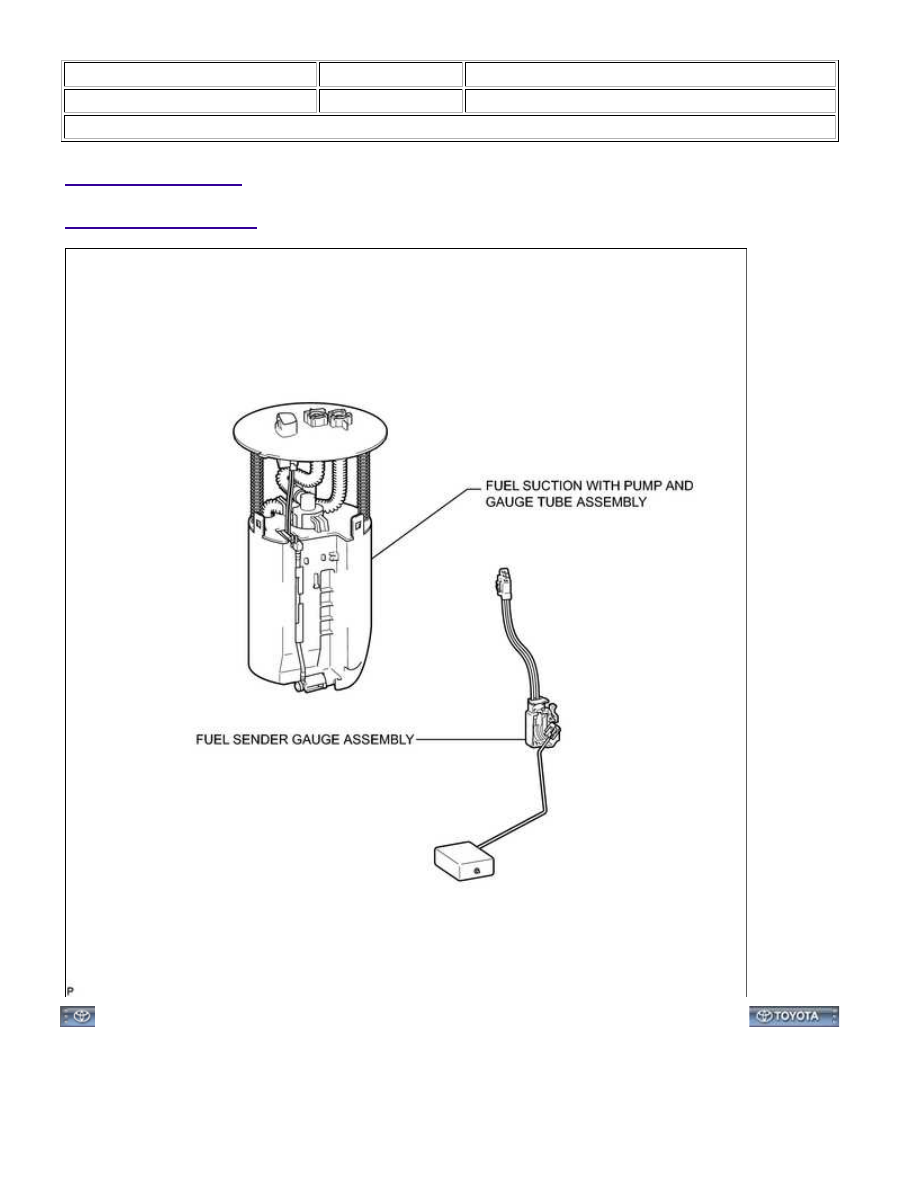

ILLUSTRATION

1UR-FE FUEL: FUEL SENDER GAUGE ASSEMBLY: COMPONENT...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002Z83022X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE FUEL: FUEL SENDER GAUGE ASSEMBLY: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE FUEL SUCTION WITH PUMP AND GAUGE TUBE ASSEMBLY

(a) Remove the fuel suction with pump and gauge tube



.

2. REMOVE FUEL SENDER GAUGE ASSEMBLY

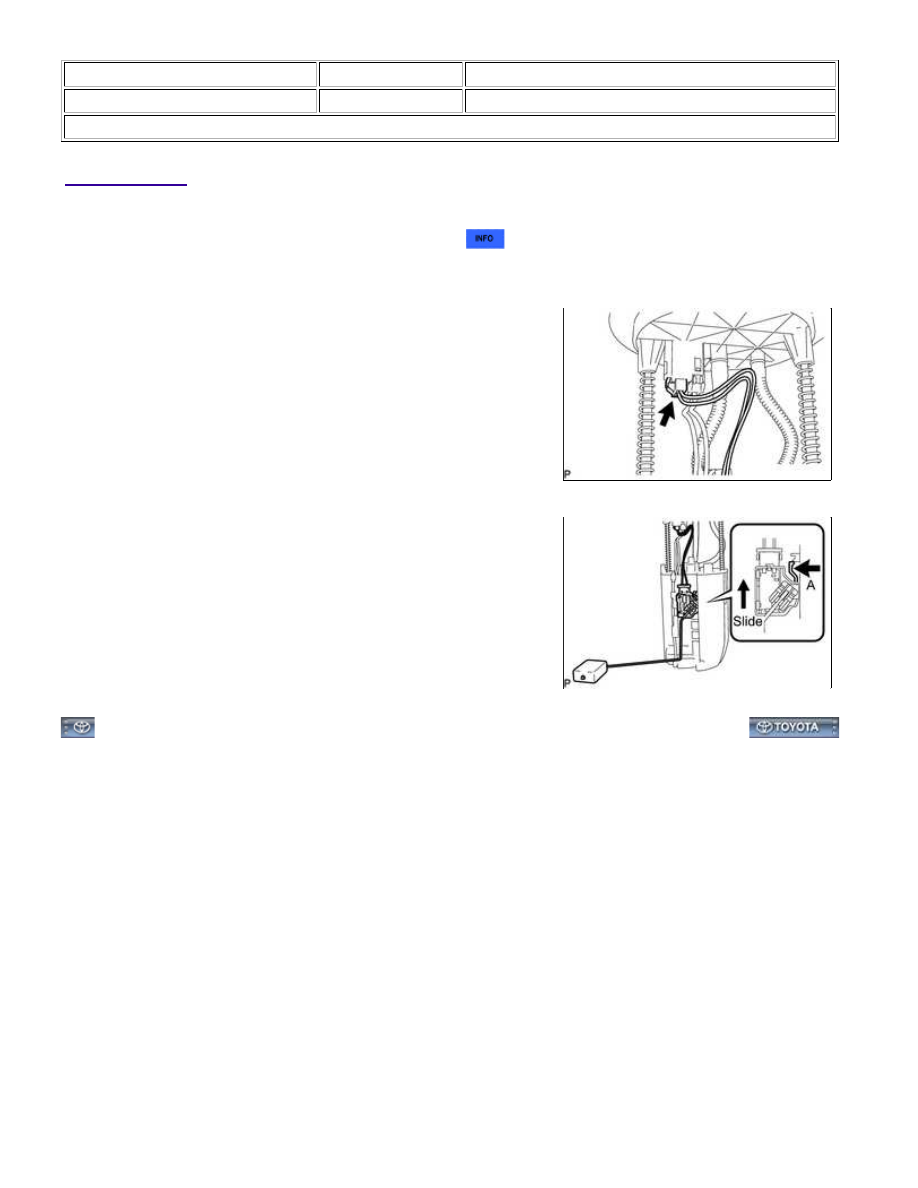

(a) Disconnect the fuel sender gauge connector.

(b) Press down on the sender gauge claw labeled A. Then slide the

sender gauge upward to remove it.

1UR-FE FUEL: FUEL SENDER GAUGE ASSEMBLY: REMOVAL; 20...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002Z81021X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE FUEL: FUEL SENDER GAUGE ASSEMBLY: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

1. INSPECT FUEL SENDER GAUGE ASSEMBLY

(a) Check that the float moves smoothly between F and E.

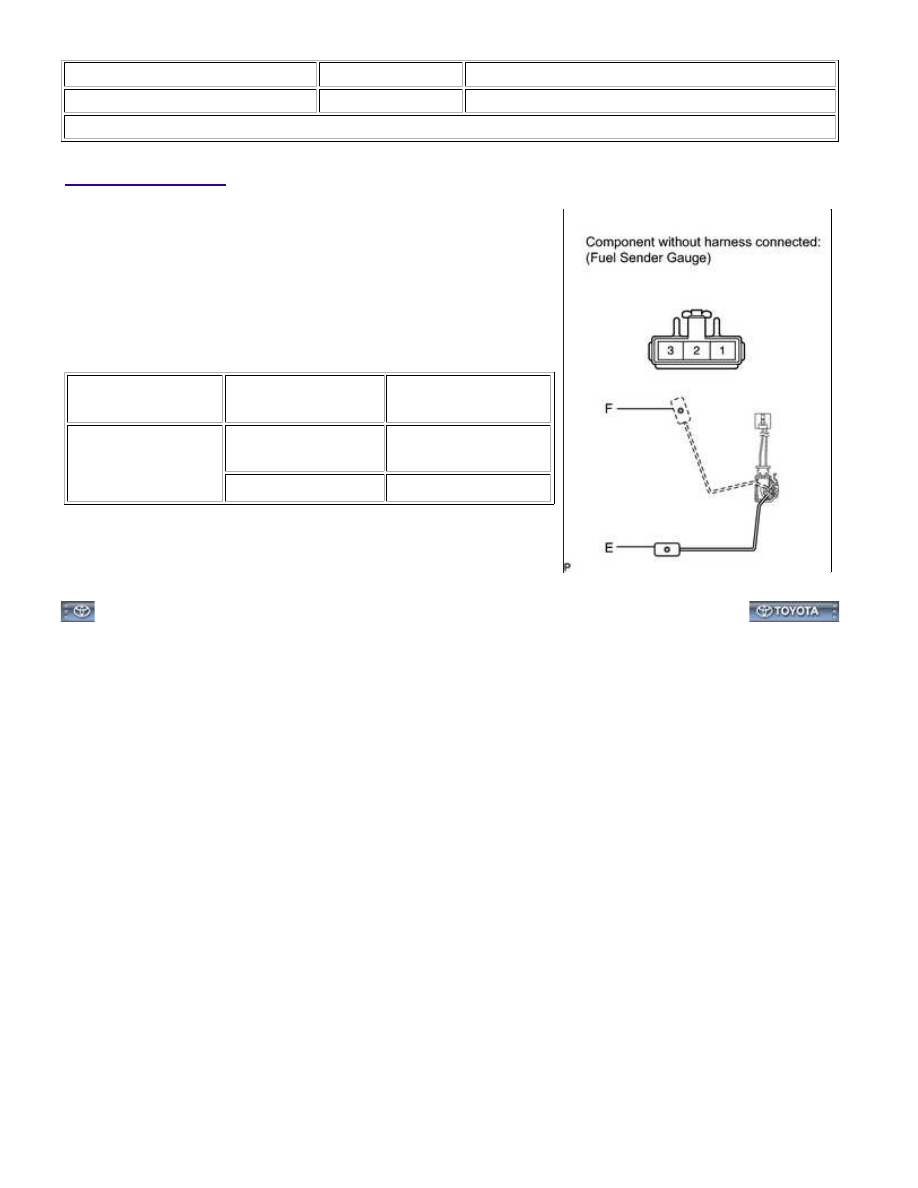

(b) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

2 - 3

Float level is F

(upper)

12 to 18 Ω

Float level is E (lower)

405 to 415 Ω

If the result is not as specified, replace the fuel sender gauge

assembly.

1UR-FE FUEL: FUEL SENDER GAUGE ASSEMBLY: INSPECTION;...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002Z80022X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE FUEL: FUEL SENDER GAUGE ASSEMBLY: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL FUEL SENDER GAUGE ASSEMBLY

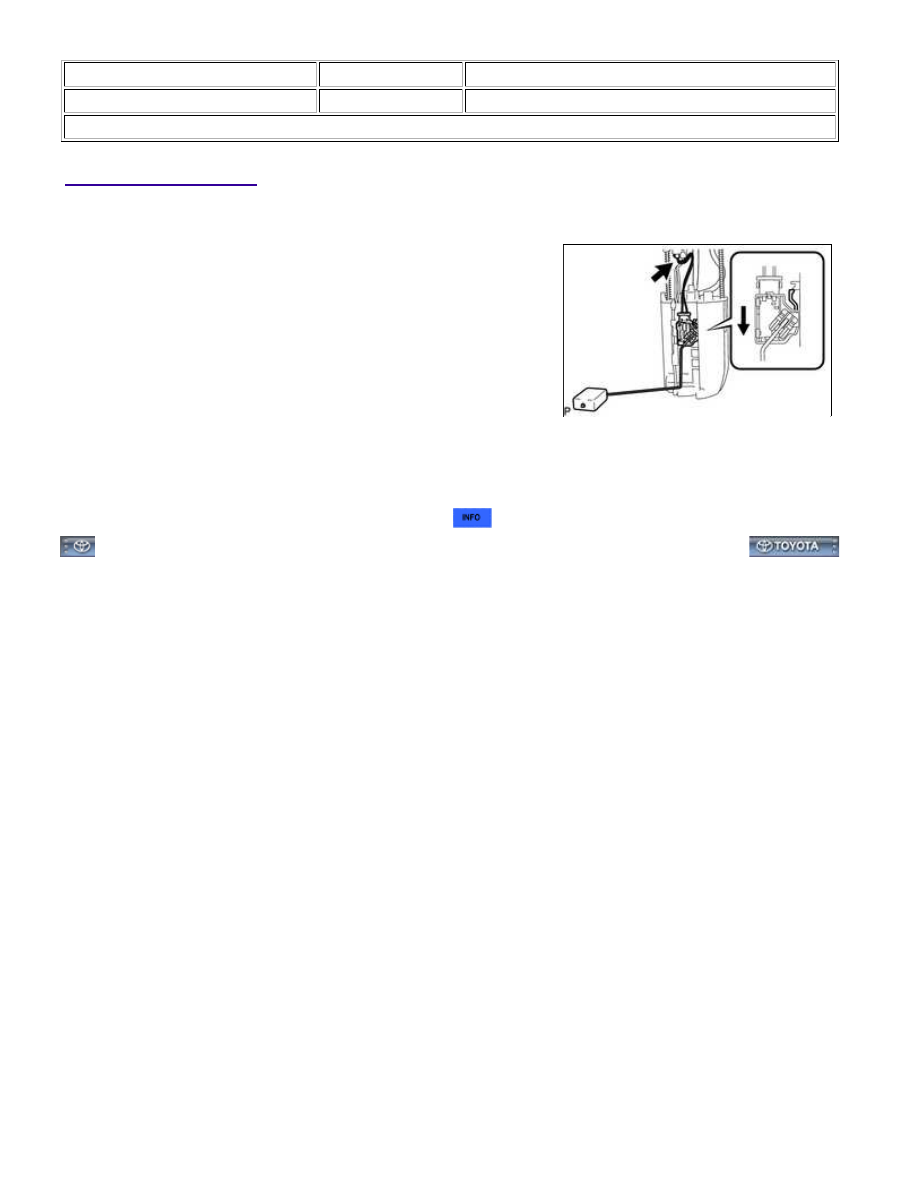

(a) Set the sender gauge to the fuel sub tank. Then slide the sender

gauge downward to install it.

(b) Connect the fuel sender gauge connector.

2. INSTALL FUEL SUCTION WITH PUMP AND GAUGE TUBE ASSEMBLY

(a) Install the fuel suction with pump and gauge tube



.

1UR-FE FUEL: FUEL SENDER GAUGE ASSEMBLY: INSTALLATIO...
