Title: 1UR-FE FUEL: FUEL PUMP: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

HINT:

Perform "Inspection After Repairs" after replacing the fuel pump



.

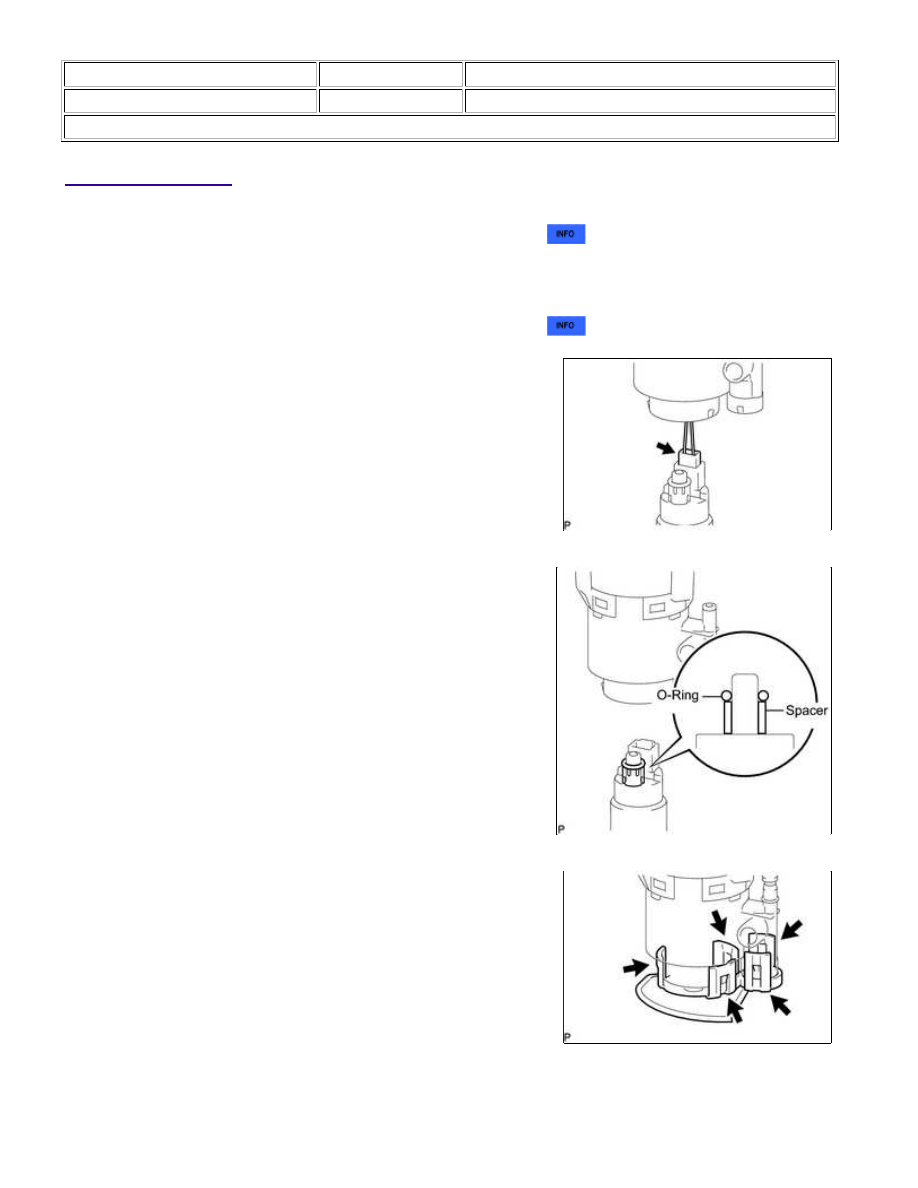

1. INSTALL FUEL PUMP

HINT:

Perform "Inspection After Repairs" after replacing the fuel pump



.

(a) Install the fuel pump harness.

(c) Attach the 5 claws to the claw holes and install the fuel pump

and suction plate with filter.

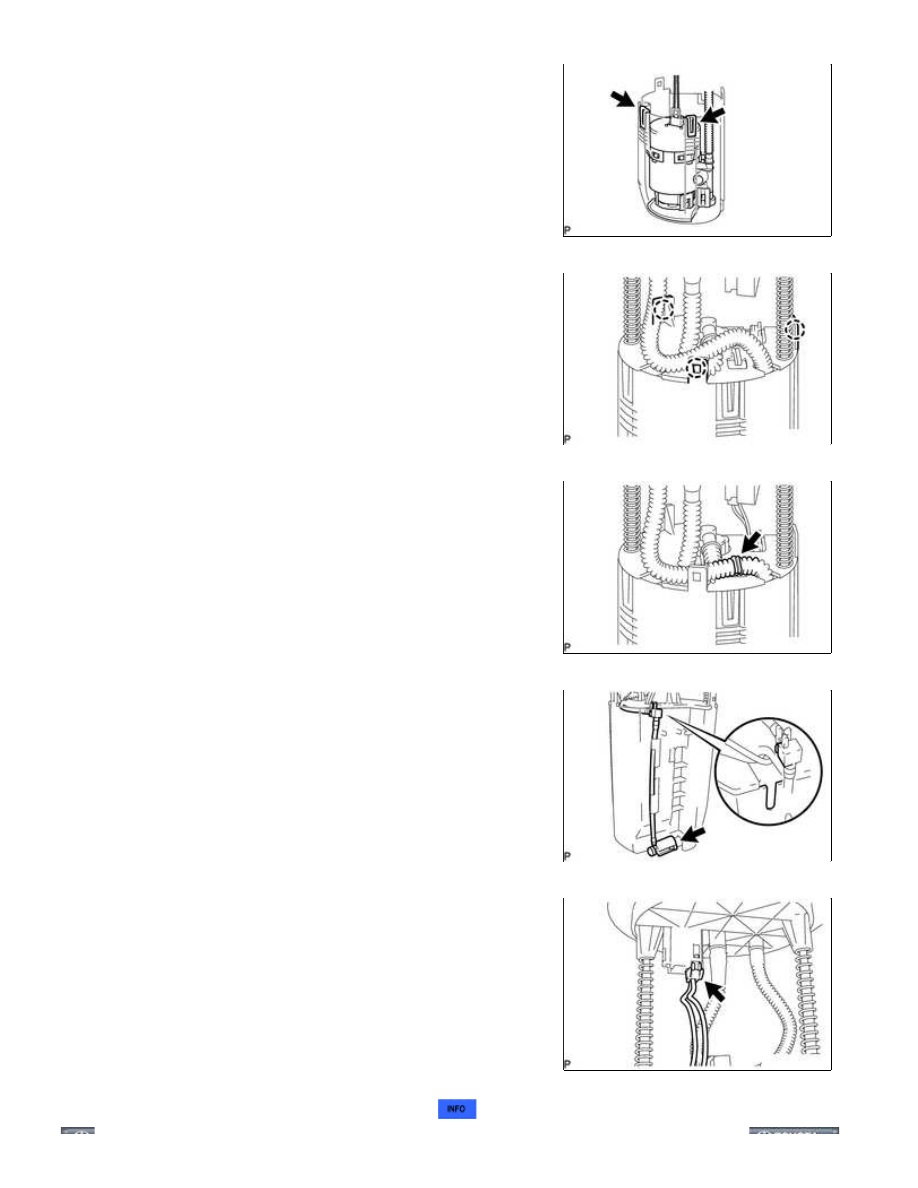

2. INSTALL SUB TANK

1UR-FE FUEL: FUEL PUMP: REASSEMBLY; 2015 MY Tundra [08/2...

(a) Attach the 2 claws to the claw holes and install the fuel sub

tank.

(b) Attach the 3 claws to the claw holes.

(c) Connect the fuel tube.

(d) Install the tube part to the sub tank.

(e) Connect the fuel pump connector.

3. INSTALL FUEL SENDER GAUGE ASSEMBLY

1UR-FE FUEL: FUEL PUMP: REASSEMBLY; 2015 MY Tundra [08/2...

1UR-FE FUEL: FUEL PUMP: REASSEMBLY; 2015 MY Tundra [08/2...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000000YLI060X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE FUEL: FUEL PUMP: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

HINT:

Perform "Inspection After Repairs" after replacing the fuel pump



.

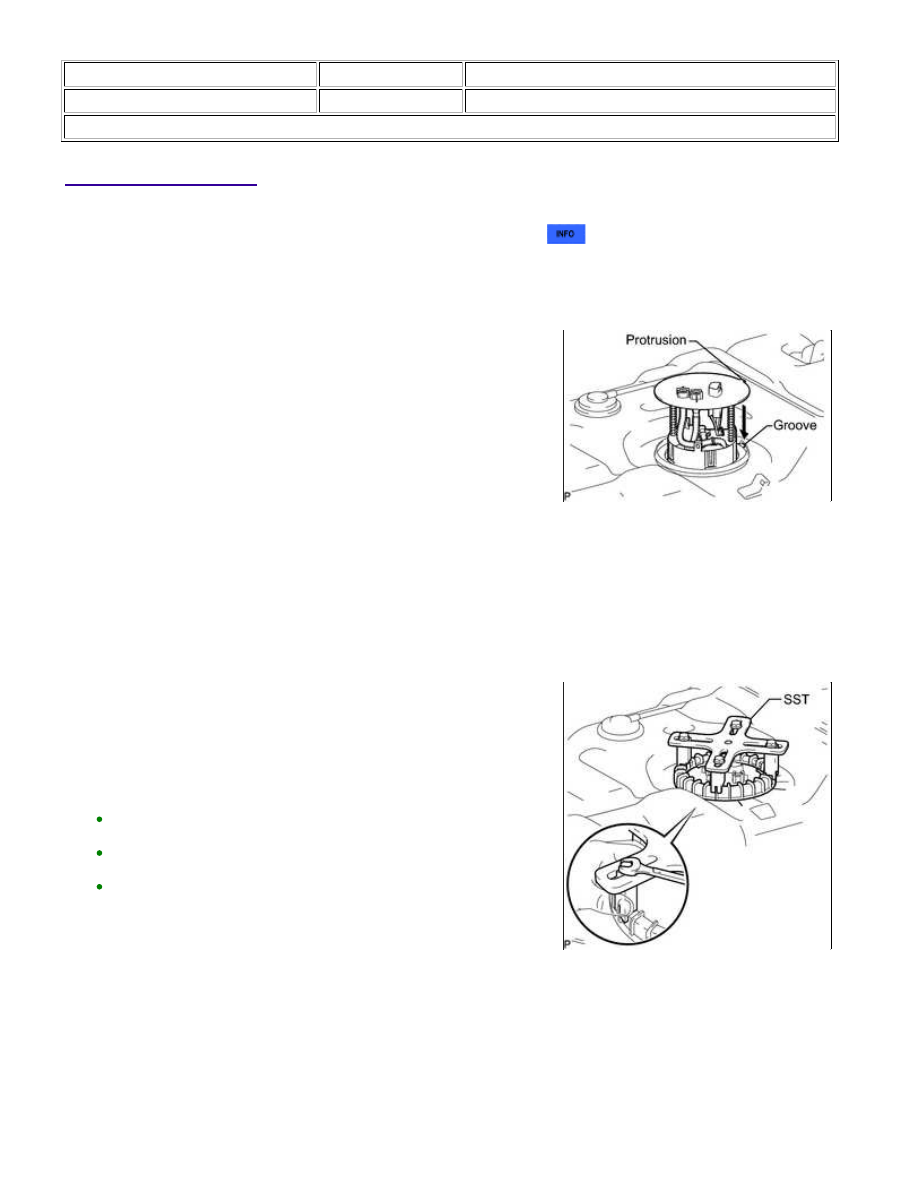

1. INSTALL FUEL SUCTION WITH PUMP AND GAUGE TUBE ASSEMBLY

NOTICE:

retainer one complete turn by hand.

(e) Set SST on the retainer.

SST: 09808-14030

HINT:
