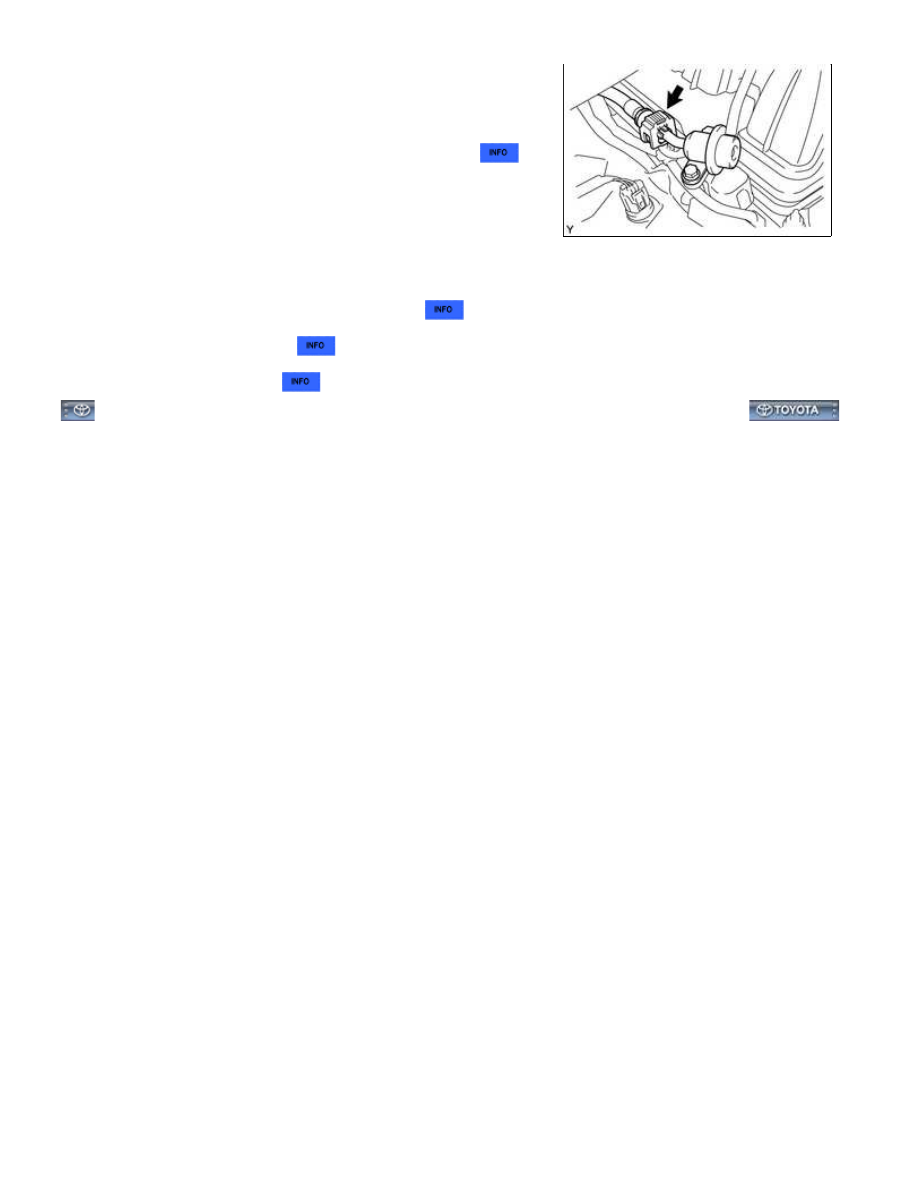

(e) Connect the No. 2 fuel tube to the pressure regulator



.

2. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

3. INSTALL AIR CLEANER HOSE ASSEMBLY

4. INSTALL V-BANK COVER

5. CHECK FOR FUEL LEAK

1UR-FE FUEL: FUEL PRESSURE REGULATOR: INSTALLATION; ...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000028S6028X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE FUEL: FUEL PUMP: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

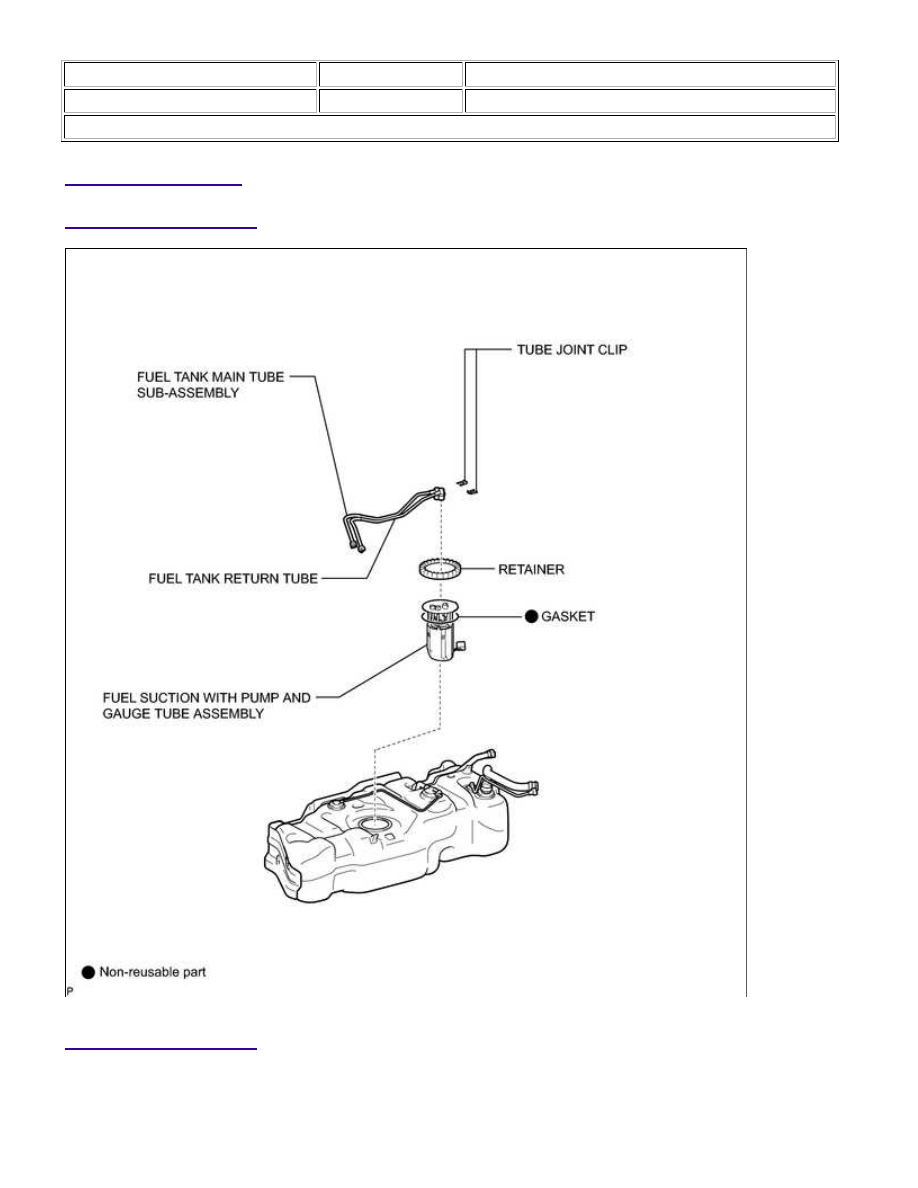

ILLUSTRATION

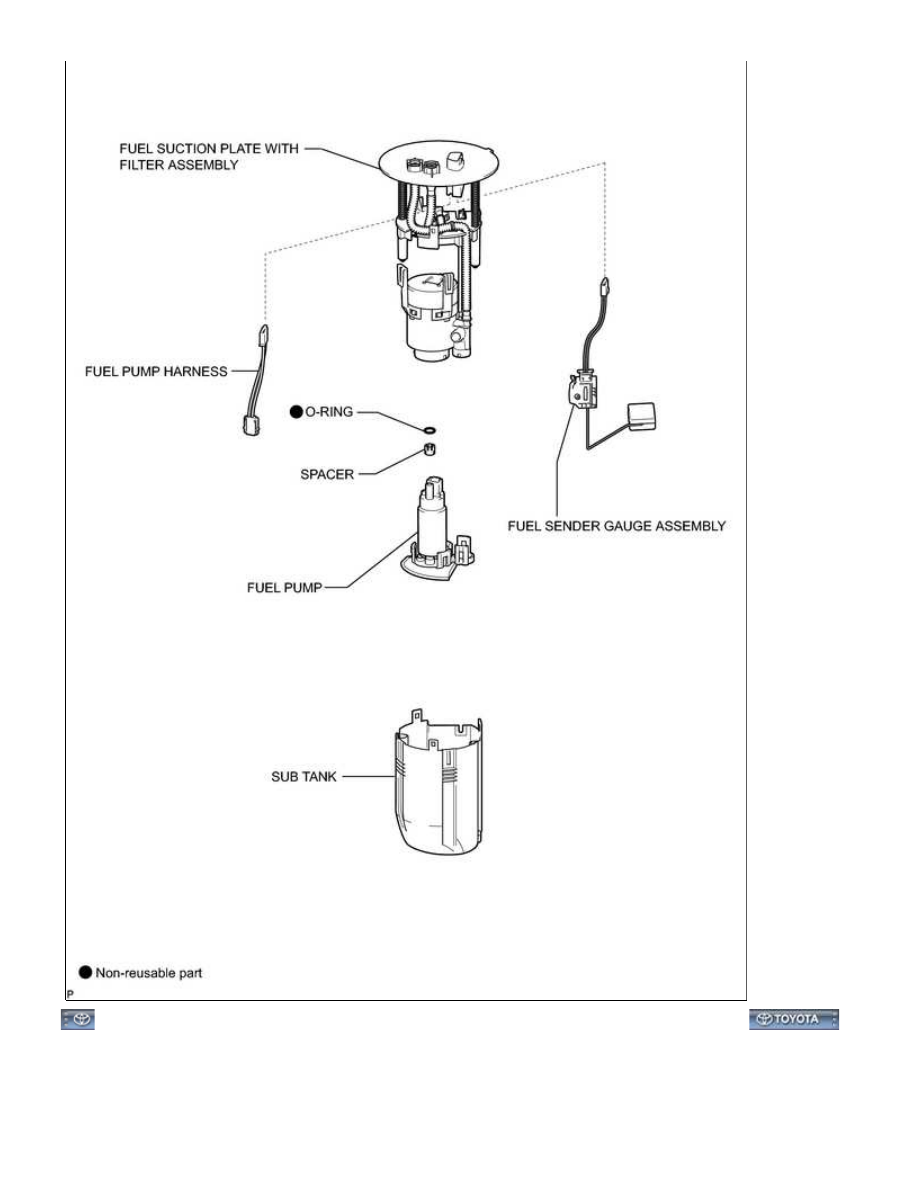

ILLUSTRATION

1UR-FE FUEL: FUEL PUMP: COMPONENTS; 2015 MY Tundra [08/...

1UR-FE FUEL: FUEL PUMP: COMPONENTS; 2015 MY Tundra [08/...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000000YLL05XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE FUEL: FUEL PUMP: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE FUEL TANK ASSEMBLY

(a) Remove the fuel tank



.

2. REMOVE FUEL SUCTION WITH PUMP AND GAUGE TUBE ASSEMBLY

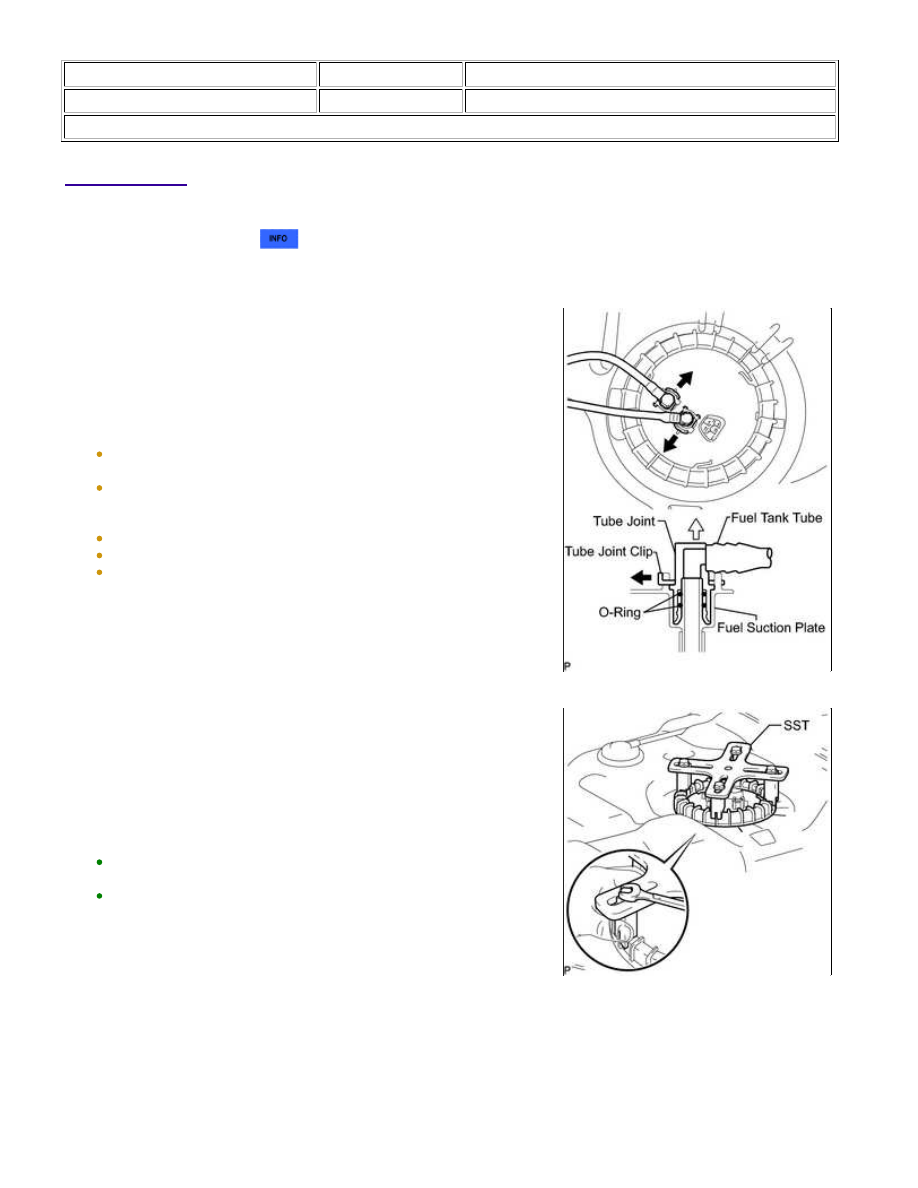

(a) Remove the 2 tube joint clips and pull out the 2 fuel tank tubes.

NOTICE:

Remove any dirt and foreign matter on the fuel tube joint before
performing this work.
Do not allow any scratches or foreign matter on the parts when
disconnecting them, as the fuel tube joint contains the O-rings
that seal the plug.
Perform this work by hand. Do not use any tools.
Do not forcibly bend, twist or turn the nylon tube.
Protect the disconnected part by covering it with a plastic bag
and tape after disconnecting the fuel tubes.

(b) Set SST on the retainer.

SST: 09808-14030

HINT:
