Toyota Tundra (2015 year). Manual - part 1385

ILLUSTRATION

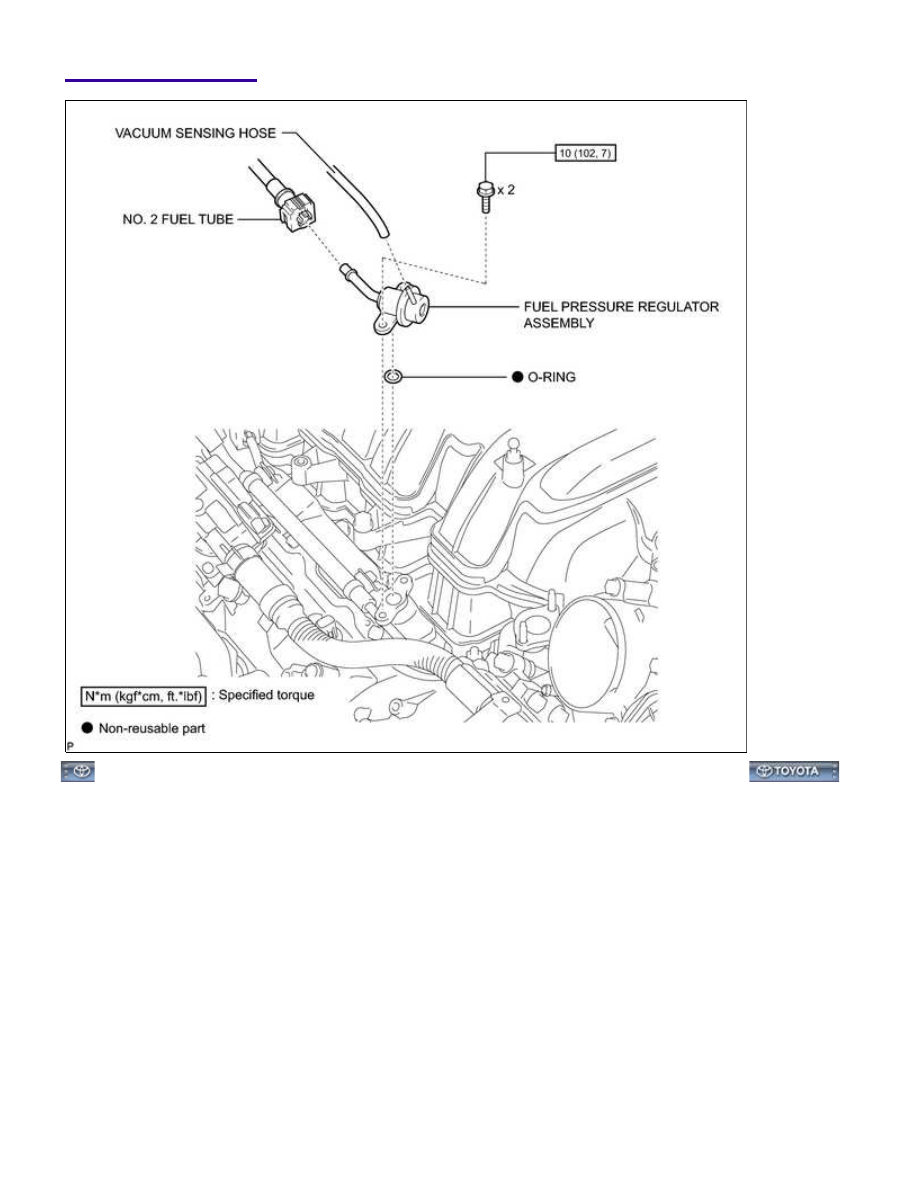

1UR-FE FUEL: FUEL PRESSURE REGULATOR: COMPONENTS; 2...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002H8D02LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE FUEL: FUEL PRESSURE REGULATOR: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal
notice before proceeding with work



.

2. DISCHARGE FUEL SYSTEM PRESSURE

3. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

4. REMOVE V-BANK COVER

5. REMOVE AIR CLEANER HOSE ASSEMBLY

6. REMOVE FUEL PRESSURE REGULATOR ASSEMBLY

(a) Disconnect the No. 2 fuel tube from the pressure regulator



.

CAUTION:

Put a cloth or equivalent under the pressure regulator.

(b) Disconnect the vacuum sensing hose from the pressure

regulator.

(c) Remove the 2 bolts, and pull out the pressure regulator.

1UR-FE FUEL: FUEL PRESSURE REGULATOR: REMOVAL; 2015 ...

(d) Remove the O-ring from the pressure regulator.

1UR-FE FUEL: FUEL PRESSURE REGULATOR: REMOVAL; 2015 ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002H8B02KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE FUEL: FUEL PRESSURE REGULATOR: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL FUEL PRESSURE REGULATOR ASSEMBLY

the delivery pipe.

(c) Install the 2 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(d) Connect the vacuum sensing hose to the pressure regulator.

1UR-FE FUEL: FUEL PRESSURE REGULATOR: INSTALLATION; ...
