(4) Install the O-ring to the fuel injector assembly.

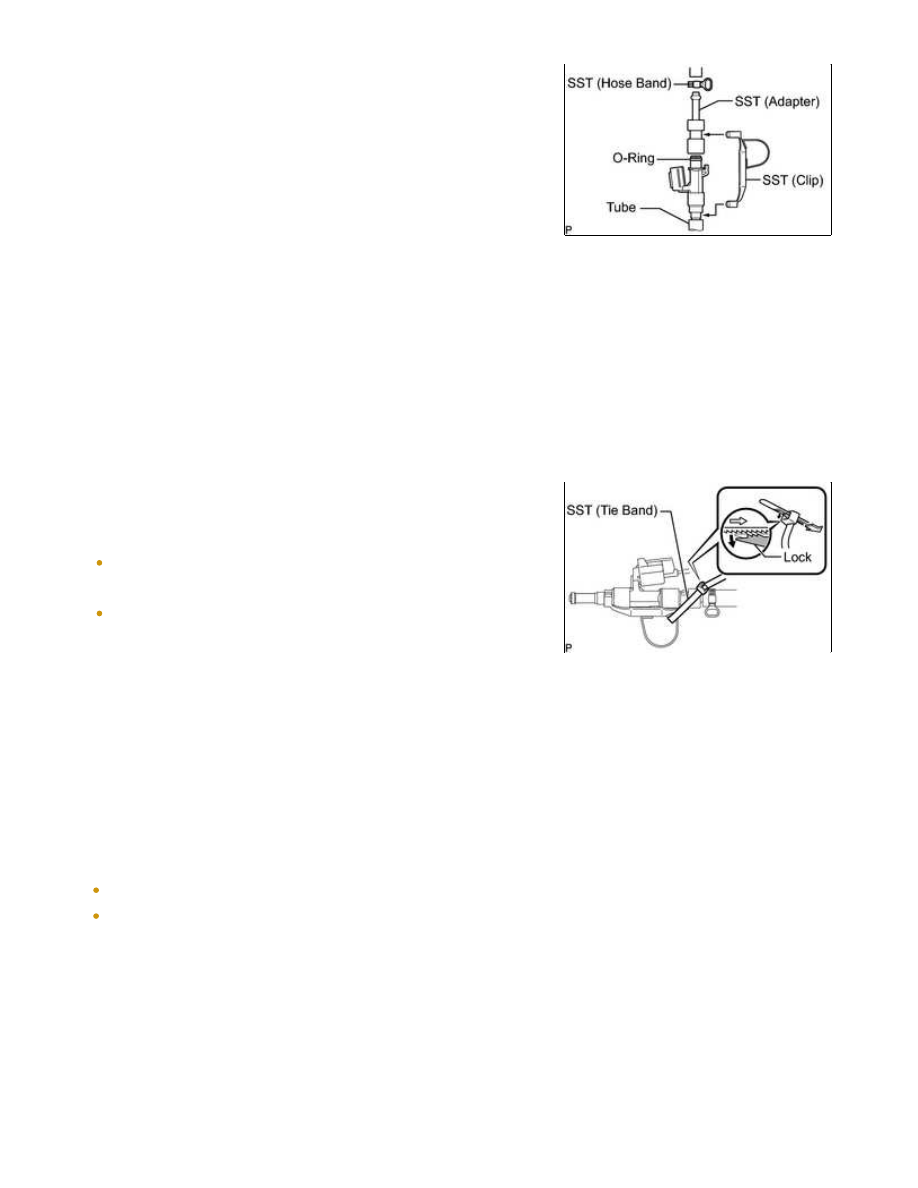

(5) Install SST and the tube to the fuel injector assembly.

SST: 09268-31014

09268-41300

09268-41500

09268-41600

09268-41700

SST: 09268-31014

09268-41800

NOTICE:

As SST (tie band) does not completely prevent SST (clamp) from
becoming loose, do not subject the parts to any impacts while
using them.
Before using SST (tie band), make sure that there is no
deterioration, damage or cracks. If there are any abnormalities,
replace SST.

HINT:

When removing SST (tie band), disengage the lock.

(7) Check that SST (clamp) and SST (adapter) cannot be easily separated.

(8) Put the injector into a graduated cylinder.

CAUTION:

Install a strong rubber tube onto the injector to prevent gasoline from splashing.

NOTICE:

Make sure that SST (EFI inspection wire I) is securely connected.

Always turn the voltage on and off on the battery side, not the fuel pump side.

(9) Operate the fuel pump (turn the ignition switch to ON).

1UR-FE FUEL: FUEL INJECTOR: INSPECTION; 2015 MY Tundra [0...

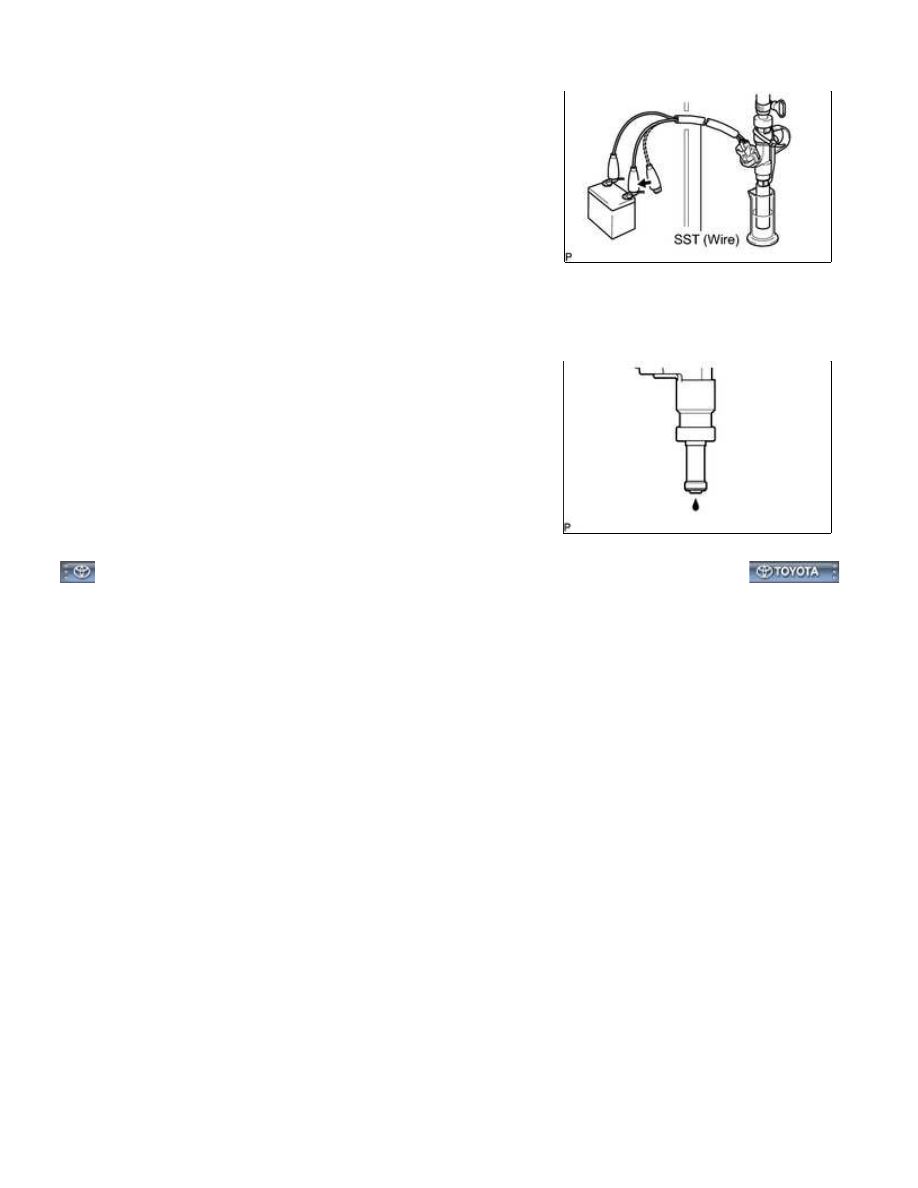

(10) Connect SST (wire) to the injector and the battery for 15

seconds, and measure the injection volume with the

graduated cylinder. Test each injector 2 or 3 times.

SST: 09842-30090

Standard injection volume:

83 to 99 cm

3

 (5.0 to 6.0 cu in.) per 15 seconds

Difference between each injector:

16 cm

3

 (1.0 cu in.) or less

If the injection volume is not as specified, replace the fuel

injector assembly.

(c) Check for leakage.

injector.

Standard fuel drop:

1 drop or less in 12 minutes

1UR-FE FUEL: FUEL INJECTOR: INSPECTION; 2015 MY Tundra [0...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000000Q460BEX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE FUEL: FUEL INJECTOR: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

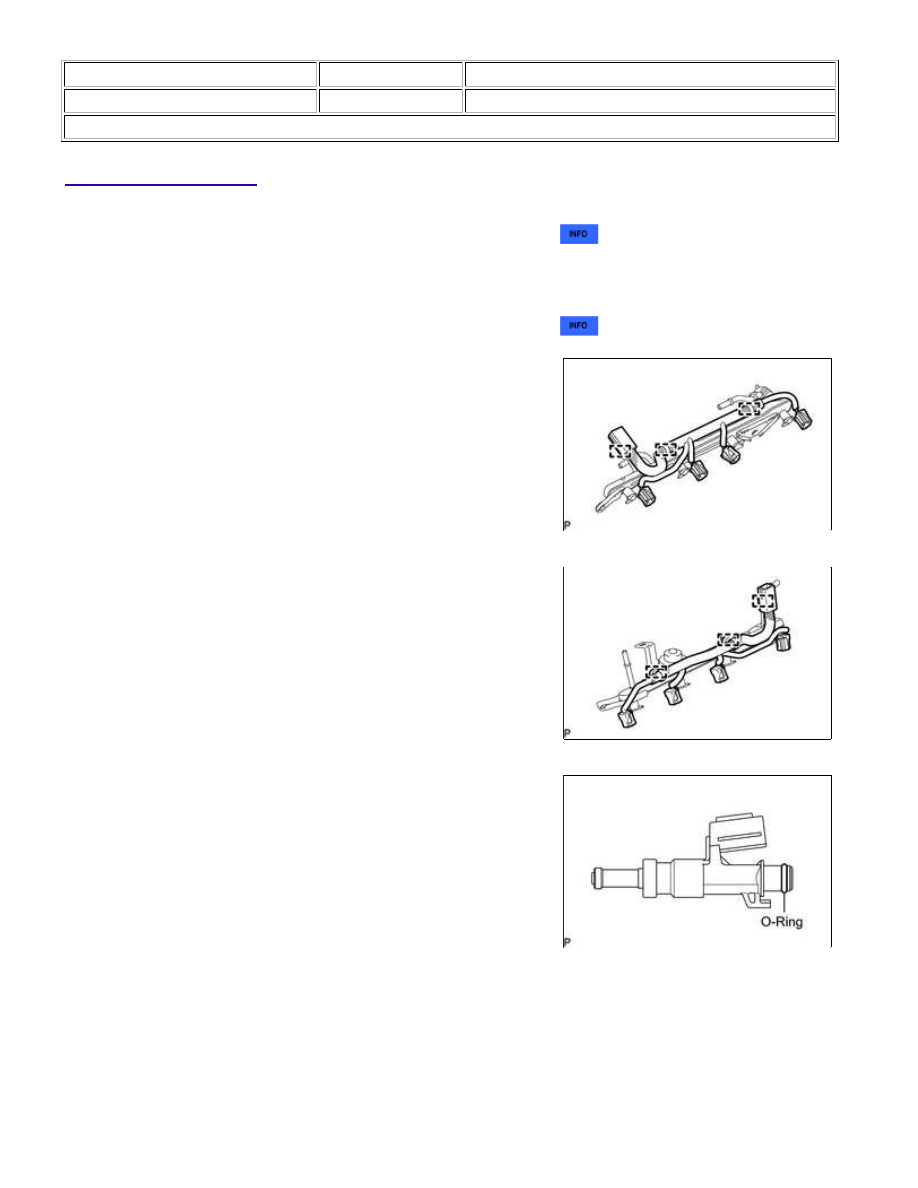

INSTALLATION

HINT:

Perform "Inspection After Repairs" after replacing the fuel injector



.

1. INSTALL FUEL INJECTOR ASSEMBLY

HINT:

Perform "Inspection After Repairs" after replacing the fuel injector



.

(a) Attach the 3 clamps to install the No. 6 wire harness to the fuel

delivery pipe sub-assembly RH.

(b) Attach the 3 clamps to install the No. 7 wire harness to the fuel

delivery pipe sub-assembly LH.

(c) Apply gasoline or spindle oil to a new O-ring and install it to the

fuel injector assembly.

NOTICE:

Make sure that there is no damage or foreign material in the

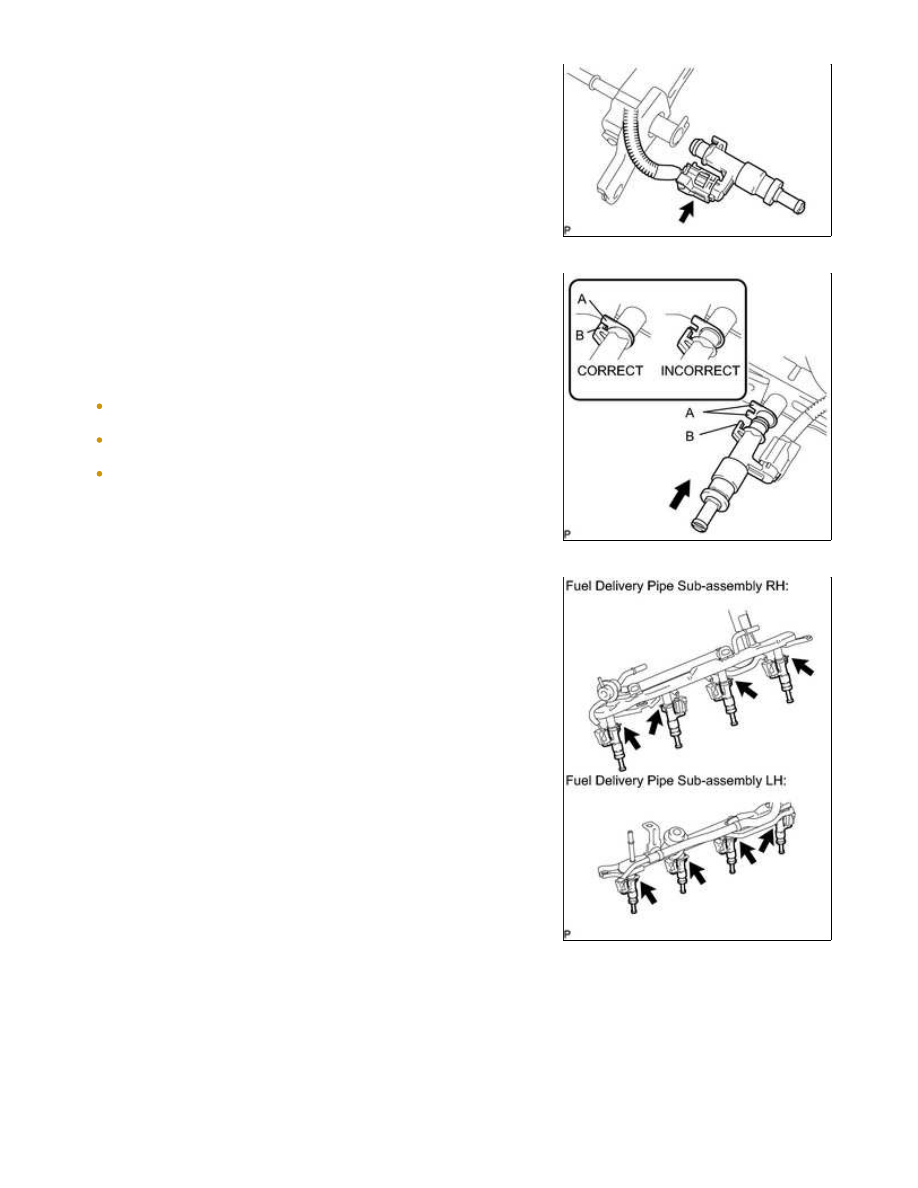

(d) Connect the injector connector.

(e) Install the fuel injector assembly to the fuel delivery pipe

sub-assembly as shown in the illustration.

NOTICE:

delivery pipe sub-assembly facing the direction shown in the

illustration.

2. INSTALL FUEL DELIVERY PIPE SUB-ASSEMBLY LH
