Toyota Tundra (2015 year). Manual - part 1381

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002HA500YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE EXHAUST: EXHAUST PIPE: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

HINT:

If an exhaust gas leak has been repaired, perform an inspection following the repair



.

1. INSTALL AIR FUEL RATIO SENSOR (for Bank 1 Sensor 1)

2. INSTALL FRONT NO. 2 EXHAUST PIPE ASSEMBLY

(a) Connect the front No. 2 exhaust pipe assembly to the exhaust pipe support.

(b) Install a new gasket and the front No. 2 exhaust pipe assembly to the exhaust manifold LH with 3 new

nuts.

Torque:

54 N·m {554 kgf·cm, 40ft·lbf}

3. INSTALL AIR FUEL RATIO SENSOR (for Bank 2 Sensor 1)

4. INSTALL FRONT EXHAUST PIPE ASSEMBLY

(a) Install a new gasket and the front exhaust pipe assembly to the exhaust manifold with 3 new nuts.

Torque:

54 N·m {554 kgf·cm, 40ft·lbf}

5. INSTALL CENTER EXHAUST PIPE ASSEMBLY

(a) Connect the center exhaust pipe assembly to the 3 exhaust pipe supports.

(b) Install 2 new gaskets to the front exhaust pipe assembly and front No. 2 exhaust pipe assembly.

(c) Install the center exhaust pipe assembly with the 4 bolts.

Torque:

48 N·m {489 kgf·cm, 35ft·lbf}

6. INSTALL TAILPIPE ASSEMBLY

(a) Connect the tailpipe assembly to the exhaust pipe support.

(b) Install a new gasket to the center exhaust pipe assembly.

1UR-FE EXHAUST: EXHAUST PIPE: INSTALLATION; 2015 MY Tu...

(c) Attach a new clamp to the tailpipe assembly and center exhaust

pipe assembly. Then install the bolt to the clamp.

Torque:

32 N·m {326 kgf·cm, 24ft·lbf}

HINT:

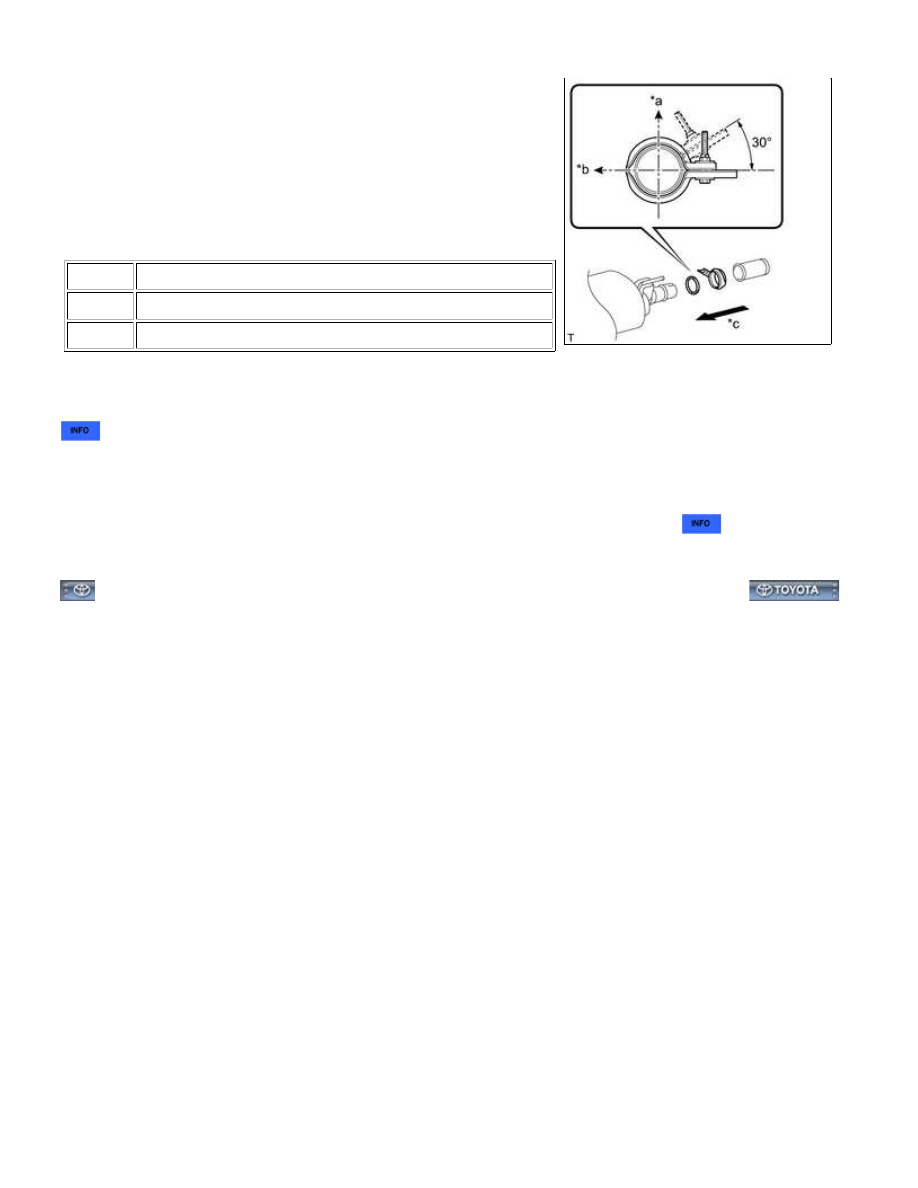

Install the clamp within the angle range shown in the illustration.

Text in Illustration

*a

Top

*b

8. INSPECT FOR EXHAUST GAS LEAK

HINT:

If an exhaust gas leak has been repaired, perform an inspection following the repair



.

If gas is leaking, tighten the areas necessary to stop the leak. Replace damaged parts as necessary.

1UR-FE EXHAUST: EXHAUST PIPE: INSTALLATION; 2015 MY Tu...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000000PE208XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE FUEL: FUEL INJECTOR: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

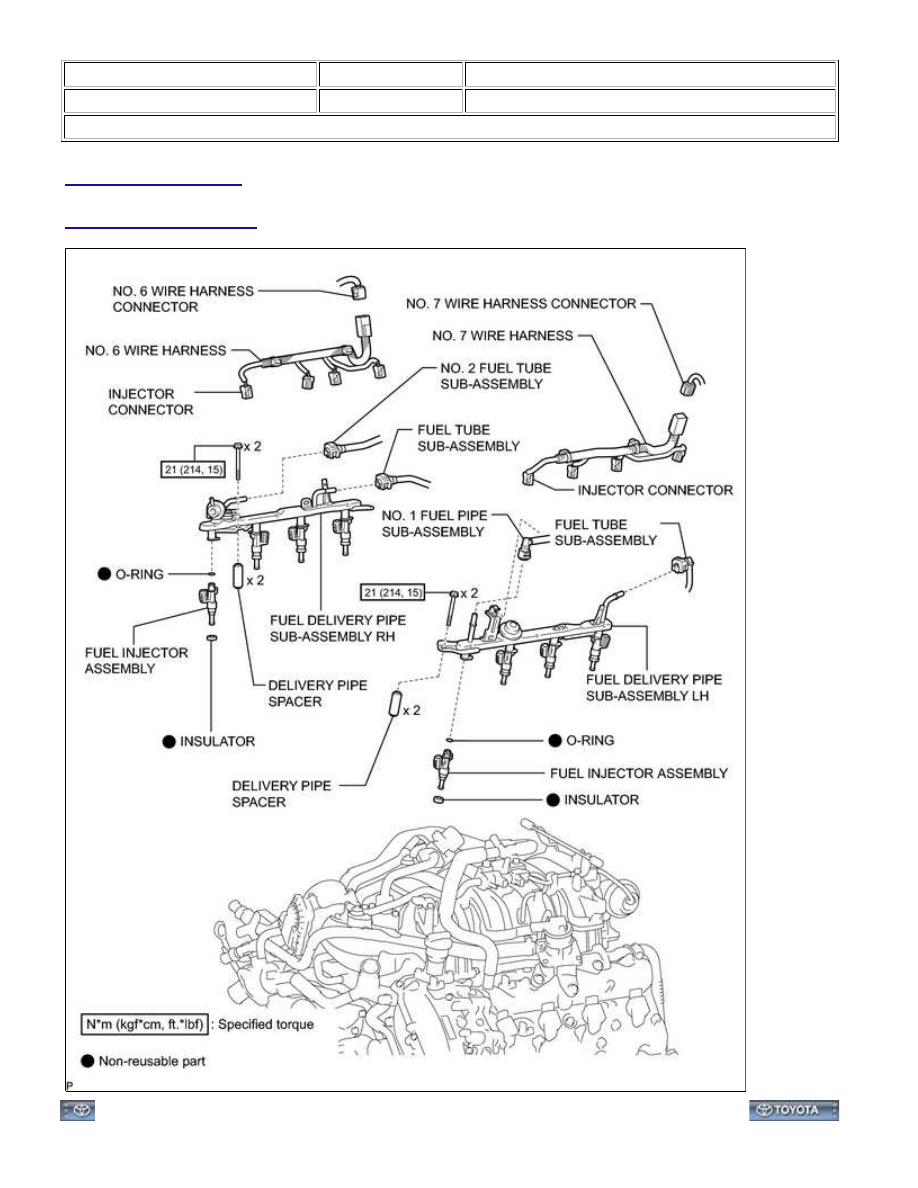

ILLUSTRATION

1UR-FE FUEL: FUEL INJECTOR: COMPONENTS; 2015 MY Tundra ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000000Q480BLX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE FUEL: FUEL INJECTOR: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal
notice before proceeding with work



.

2. DISCHARGE FUEL SYSTEM PRESSURE

CAUTION:

(b) Disconnect the fuel pump ECU connector



.

(c) Connect the cable to the negative (-) battery terminal.

(d) Start the engine. After the engine has stopped on its own, turn the ignition switch off.

HINT:

DTC P0171/0174 (system too lean) may be set.

(e) Crank the engine again, and then check that the engine does not start.

(f) Loosen the fuel tank cap, and then discharge the pressure in the fuel tank completely.

(g) Connect the fuel pump ECU connector



.

3. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

4. REMOVE EGR VALVE BRACKET

5. DISCONNECT NO. 2 FUEL TUBE SUB-ASSEMBLY

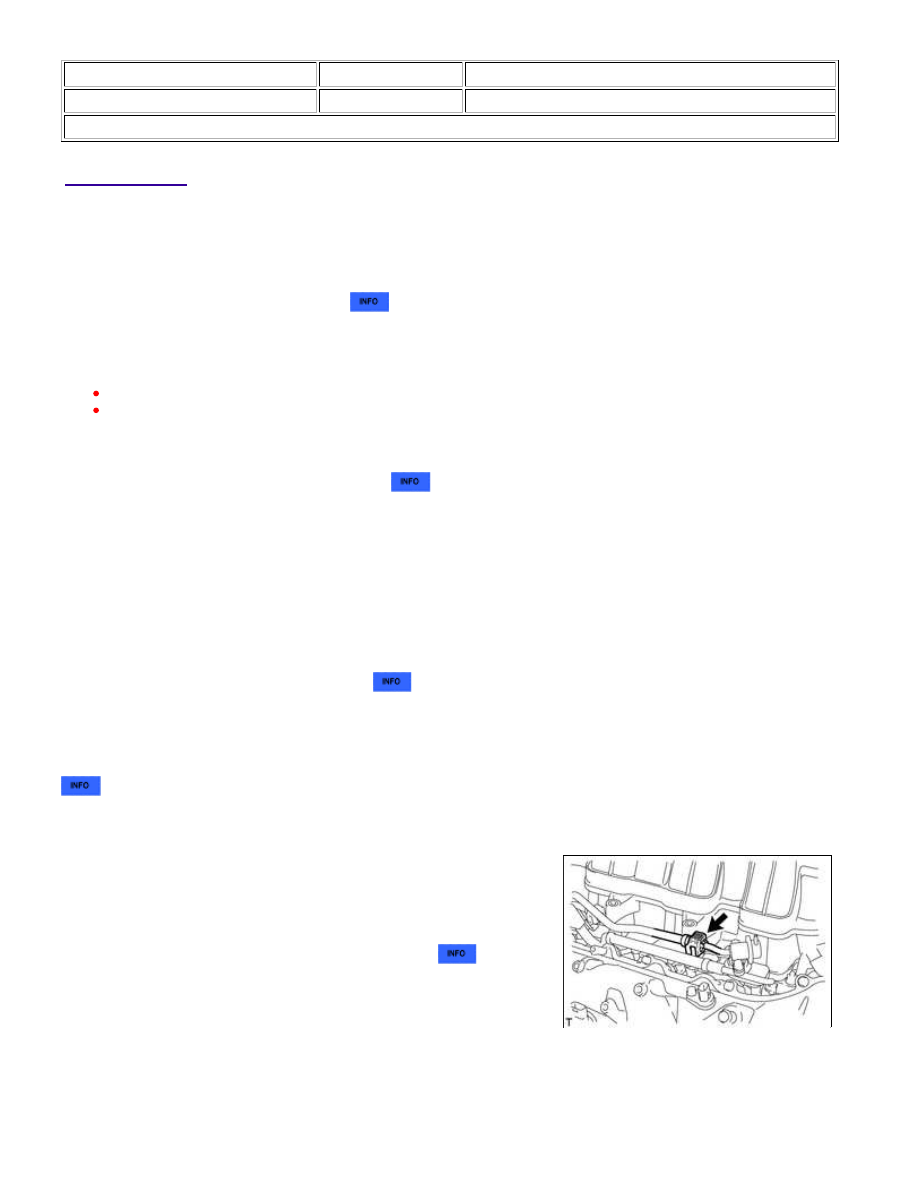

(a) Disconnect the No. 2 fuel tube sub-assembly from the fuel

pressure regulator assembly (for Quick Type A)



.

6. DISCONNECT FUEL TUBE SUB-ASSEMBLY

1UR-FE FUEL: FUEL INJECTOR: REMOVAL; 2015 MY Tundra [08/...
