Last Modified: 9-16-2014

6.6 A

Doc ID: RM000005KA4009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE EXHAUST: EXHAUST PIPE: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

DISASSEMBLY

1. REMOVE MONOLITHIC CONVERTER PROTECTOR (for Bank 1)

(a) Remove the 4 bolts, 4 nuts, lower monolithic converter protector, upper monolithic converter protector, 2

No. 1 converter protector stays and 2 No. 2 converter protector stays from the front No. 2 exhaust pipe

assembly.

2. REMOVE NO. 1 MONOLITHIC CONVERTER PROTECTOR (for Bank 1)

(a) Remove the 4 bolts, 4 nuts, lower No. 1 monolithic converter protector, upper No. 1 monolithic converter

protector and 4 No. 1 converter protector stays from the front No. 2 exhaust pipe assembly.

3. REMOVE MONOLITHIC CONVERTER PROTECTOR (for Bank 2)

(a) Remove the 4 bolts, 4 nuts, lower monolithic converter protector, upper monolithic converter protector, 2

No. 1 converter protector stays and 2 No. 2 converter protector stays from the front exhaust pipe

assembly.

4. REMOVE NO. 1 MONOLITHIC CONVERTER PROTECTOR (for Bank 2)

(a) Remove the 4 bolts, 4 nuts, lower No. 1 monolithic converter protector, upper No. 1 monolithic converter

protector and 4 No. 1 converter protector stays from the front exhaust pipe assembly.

1UR-FE EXHAUST: EXHAUST PIPE: DISASSEMBLY; 2015 MY Tun...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000005KA5009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE EXHAUST: EXHAUST PIPE: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

1. INSTALL NO. 1 MONOLITHIC CONVERTER PROTECTOR (for Bank 2)

(a) Install the 4 No. 1 converter protector stays to the front exhaust pipe assembly.

(b) Install the lower No. 1 monolithic converter protector and upper No. 1 monolithic converter protector with

the 4 bolts and 4 nuts.

Torque:

11 N·m {107 kgf·cm, 8ft·lbf}

HINT:

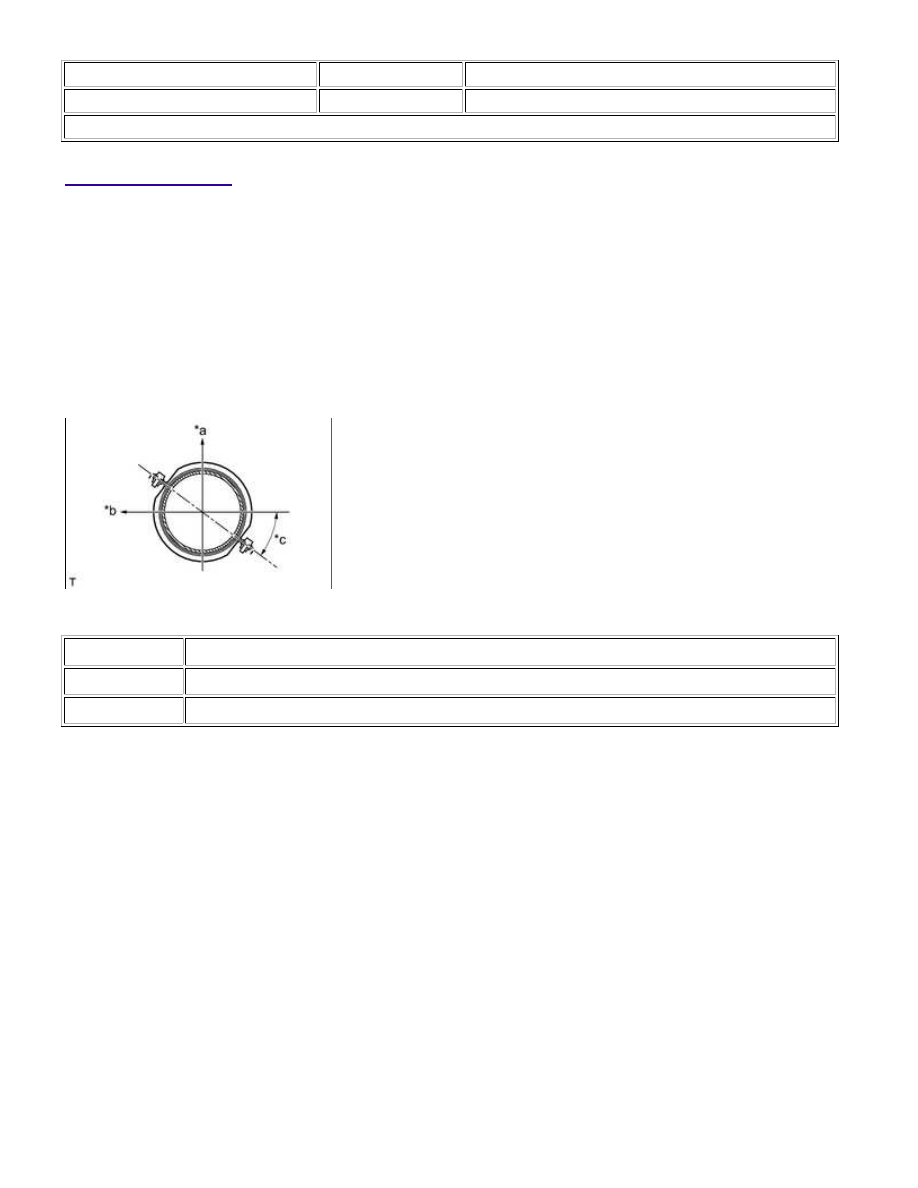

Install the No. 1 monolithic converter protector within the angle range specified in the illustration.

Text in Illustration

*a

Top

*b

33.7 to 41.7°

2. INSTALL MONOLITHIC CONVERTER PROTECTOR (for Bank 2)

(a) Install the 2 No. 1 converter protector stays and 2 No. 2 converter protector stays to the front exhaust

pipe assembly.

(b) Install the lower monolithic converter protector and upper monolithic converter protector with the 4 bolts

and 4 nuts.

Torque:

11 N·m {107 kgf·cm, 8ft·lbf}

HINT:

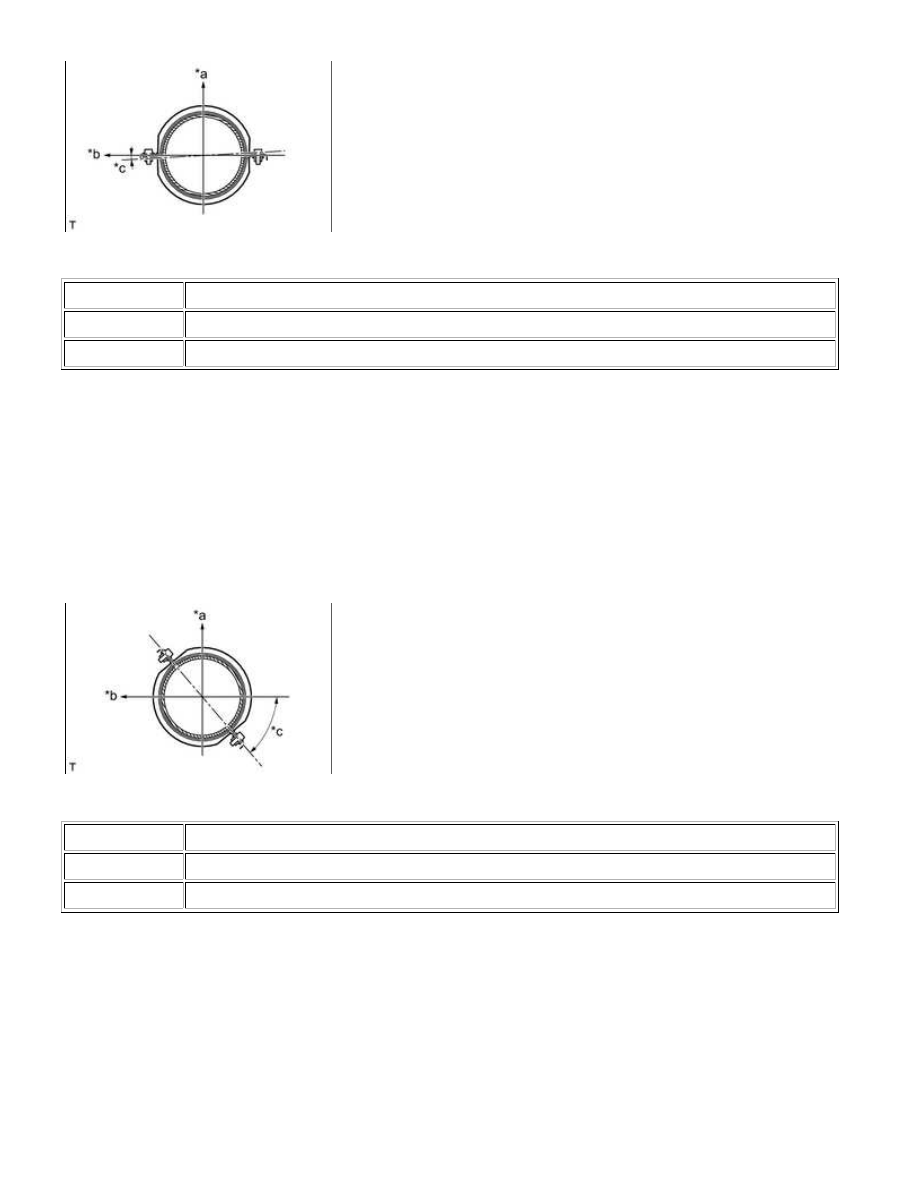

Install the monolithic converter protector within the angle range specified in the illustration.

1UR-FE EXHAUST: EXHAUST PIPE: REASSEMBLY; 2015 MY Tund...

Text in Illustration

*a

Top

*b

-2.6 to 5.4°

3. INSTALL NO. 1 MONOLITHIC CONVERTER PROTECTOR (for Bank 1)

(a) Install the 4 No. 1 converter protector stays to the front No. 2 exhaust pipe assembly.

(b) Install the lower No. 1 monolithic converter protector and upper No. 1 monolithic converter protector with

the 4 bolts and 4 nuts.

Torque:

11 N·m {107 kgf·cm, 8ft·lbf}

HINT:

Install the No. 1 monolithic converter protector within the angle range specified in the illustration.

Text in Illustration

*a

Top

*b

45.5 to 53.5°

4. INSTALL MONOLITHIC CONVERTER PROTECTOR (for Bank 1)

(a) Install the 2 No. 1 converter protector stays and 2 No. 2 converter protector stays to the front No. 2

exhaust pipe assembly.

(b) Install the lower monolithic converter protector and upper monolithic converter protector with the 4 bolts

and 4 nuts.

Torque:

11 N·m {107 kgf·cm, 8ft·lbf}

HINT:

1UR-FE EXHAUST: EXHAUST PIPE: REASSEMBLY; 2015 MY Tund...

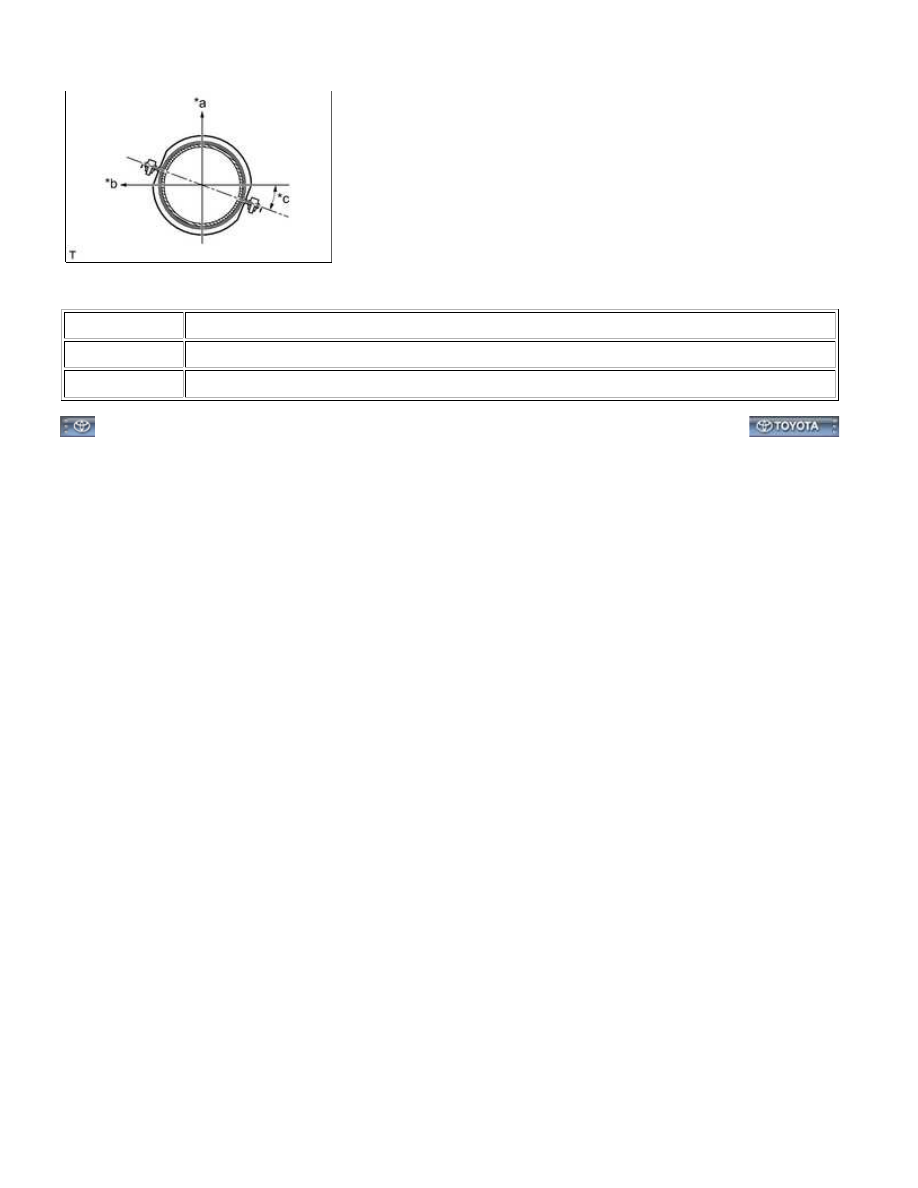

Install the monolithic converter protector within the angle range specified in the illustration.

Text in Illustration

*a

Top

*b

16.3 to 24.3°
