Toyota Tundra (2015 year). Manual - part 1379

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002HA600SX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE EXHAUST: EXHAUST PIPE: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

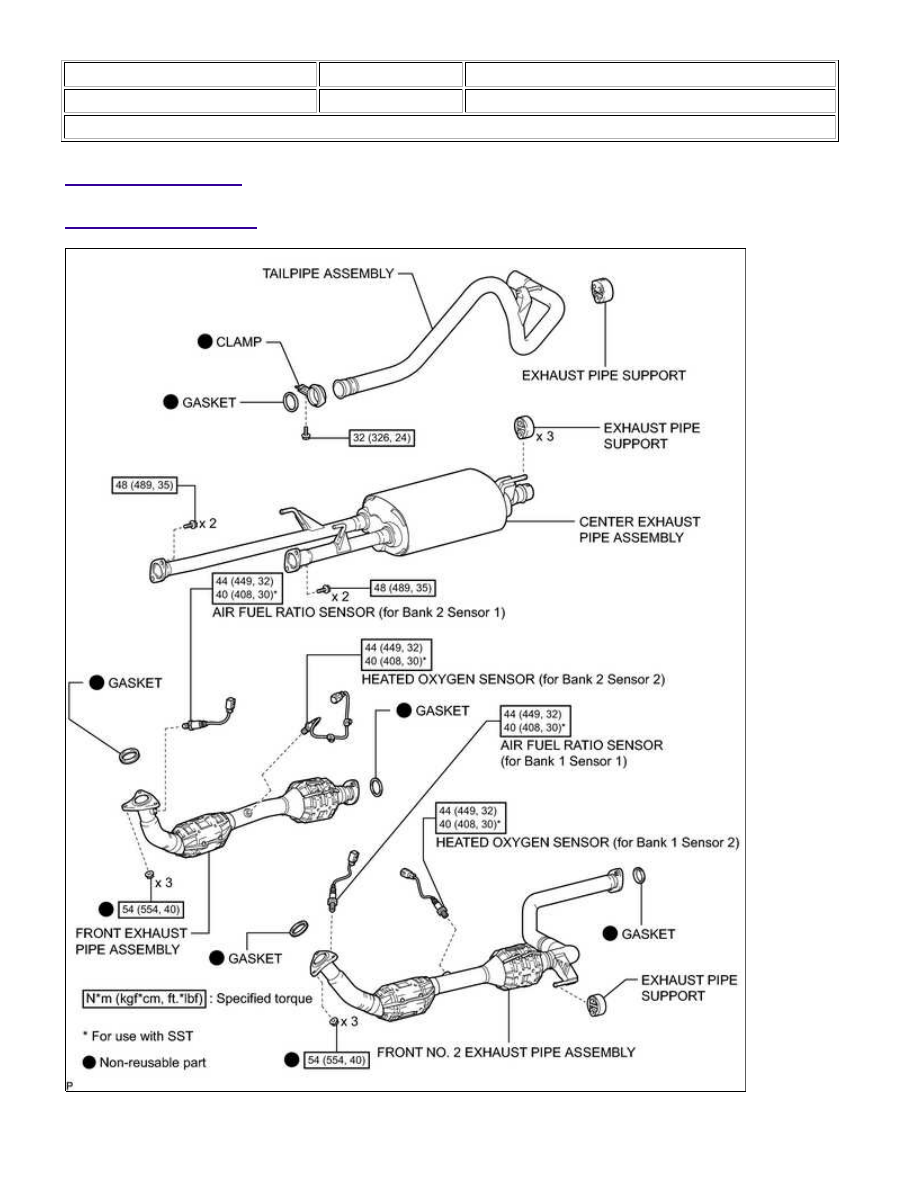

COMPONENTS

ILLUSTRATION

1UR-FE EXHAUST: EXHAUST PIPE: COMPONENTS; 2015 MY Tun...

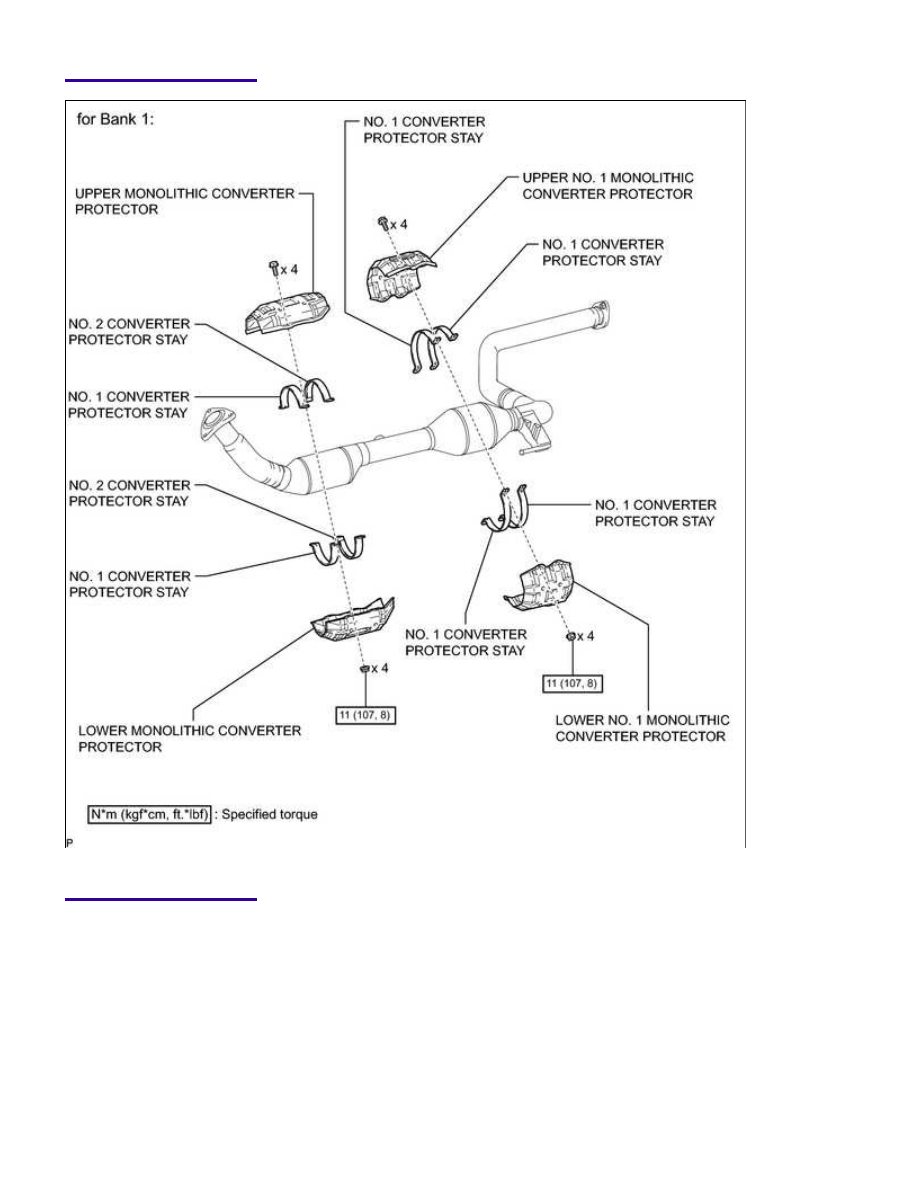

ILLUSTRATION

ILLUSTRATION

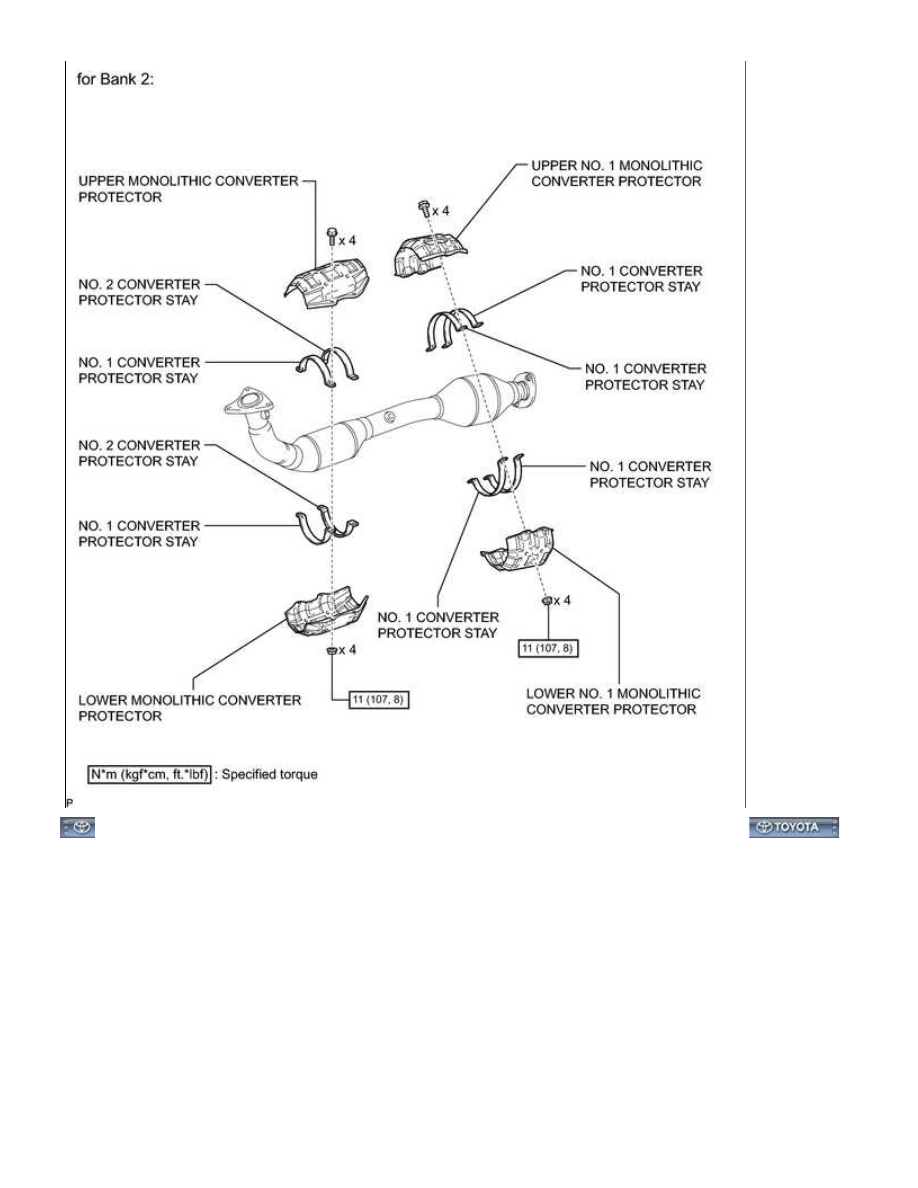

1UR-FE EXHAUST: EXHAUST PIPE: COMPONENTS; 2015 MY Tun...

1UR-FE EXHAUST: EXHAUST PIPE: COMPONENTS; 2015 MY Tun...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002HA700YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE EXHAUST: EXHAUST PIPE: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

CAUTION:

Wear protective gloves when removing the exhaust pipe assembly.
The exhaust pipe assembly is extremely hot immediately after the engine has stopped.
Confirm that the exhaust pipe assembly has cooled down before removing it.

1. REMOVE HEATED OXYGEN SENSOR

2. REMOVE TAILPIPE ASSEMBLY

(a) Remove the bolt and clamp.

(b) Disconnect the exhaust pipe support to remove the tailpipe assembly.

(c) Remove the gasket.

3. REMOVE CENTER EXHAUST PIPE ASSEMBLY

(a) Remove the 4 bolts.

(b) Disconnect the 3 exhaust pipe supports to remove the center exhaust pipe assembly.

(c) Remove the 2 gaskets.

4. REMOVE FRONT EXHAUST PIPE ASSEMBLY

(a) Remove the 3 nuts and front exhaust pipe assembly.

(b) Remove the gasket.

5. REMOVE AIR FUEL RATIO SENSOR (for Bank 2 Sensor 1)

6. REMOVE FRONT NO. 2 EXHAUST PIPE ASSEMBLY

(a) Remove the 3 nuts.

(b) Disconnect the exhaust pipe support to remove the front No. 2 exhaust pipe assembly.

(c) Remove the gasket.

7. REMOVE AIR FUEL RATIO SENSOR (for Bank 1 Sensor 1)

1UR-FE EXHAUST: EXHAUST PIPE: REMOVAL; 2015 MY Tundra [...
