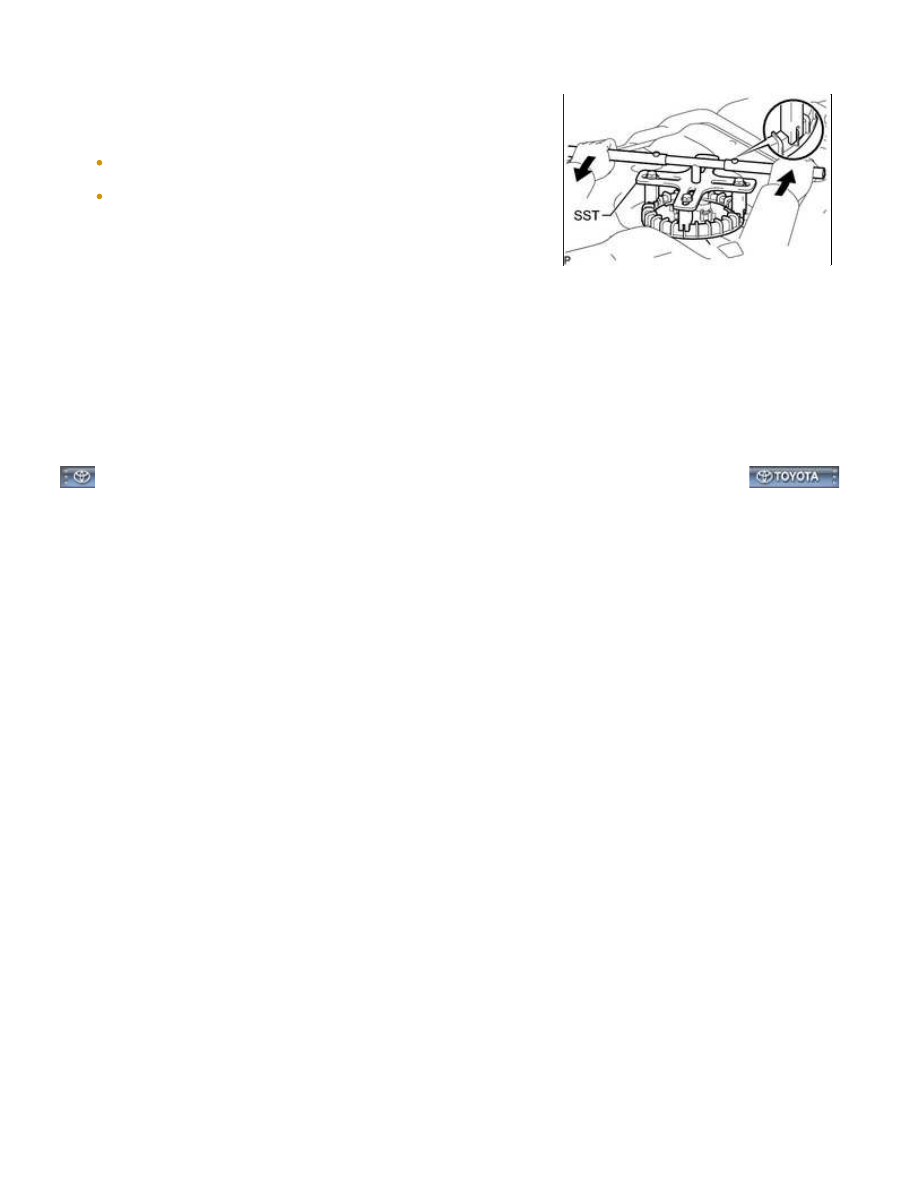

(c) Using SST, loosen the retainer.

SST: 09808-14030

NOTICE:

(e) Remove the fuel suction with pump and gauge tube assembly from the fuel tank.

NOTICE:

1UR-FE FUEL: FUEL PUMP: REMOVAL; 2015 MY Tundra [08/2014 - ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000000YLL05YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE FUEL: FUEL PUMP: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

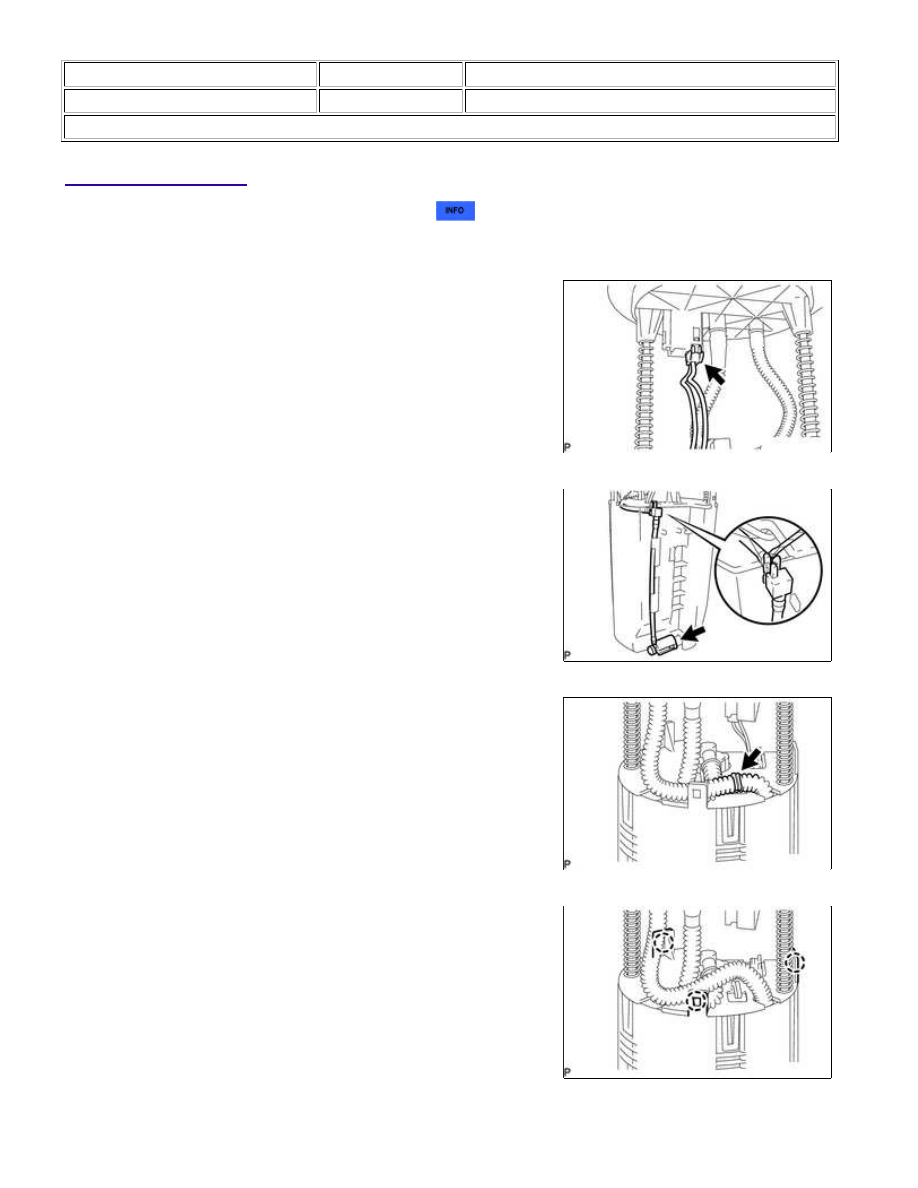

DISASSEMBLY

1. REMOVE FUEL SENDER GAUGE ASSEMBLY

2. REMOVE SUB TANK

(a) Disconnect the fuel pump connector.

(c) Disconnect the fuel tube.

(d) Using a screwdriver, detach the 3 claws from the claw holes.

HINT:

Tape the screwdriver tip before use.

1UR-FE FUEL: FUEL PUMP: DISASSEMBLY; 2015 MY Tundra [08/...

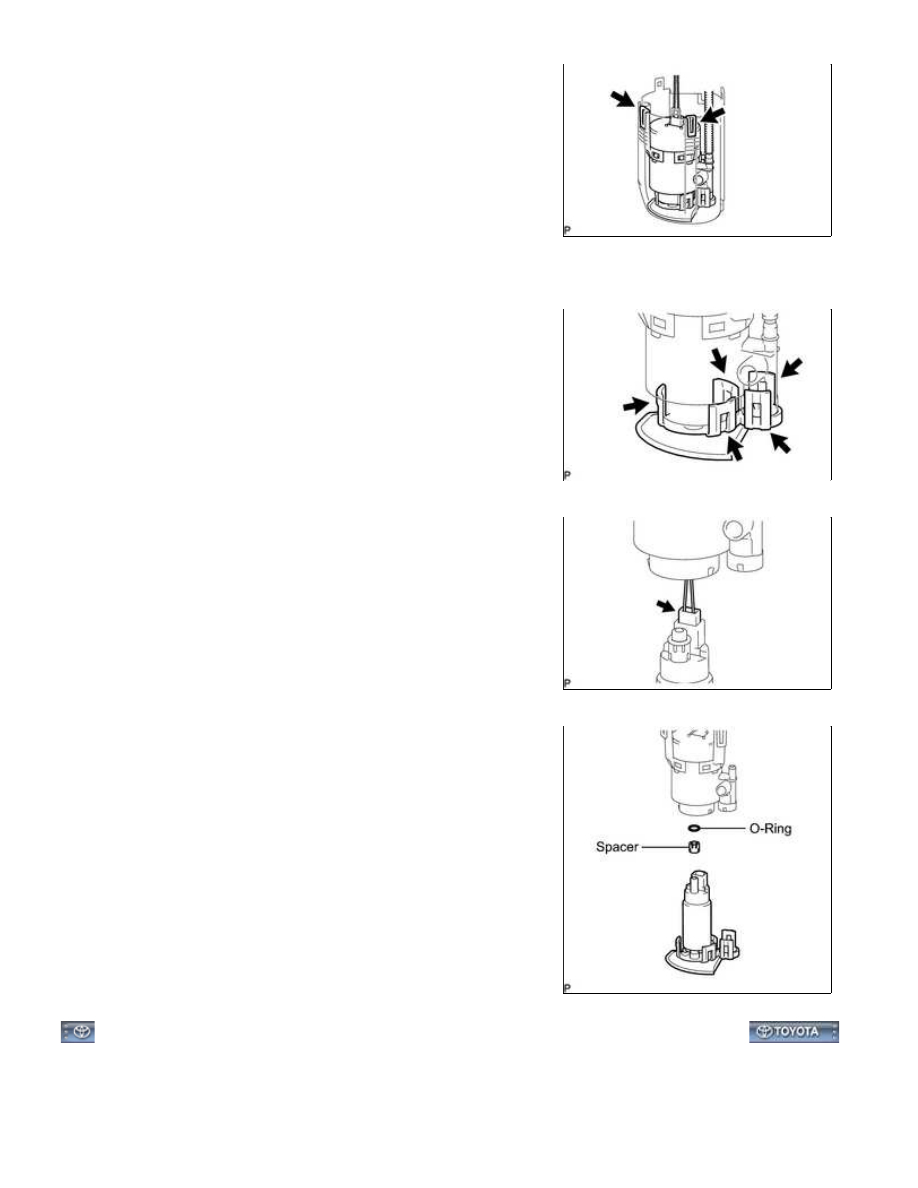

(e) Using a screwdriver, detach the 2 claws from the claw holes and

remove the sub tank.

HINT:

Tape the screwdriver tip before use.

NOTICE:

Do not damage the fuel sub tank.

3. REMOVE FUEL PUMP

(a) Using a screwdriver, detach the 5 claws from the claw holes and

disconnect the fuel pump from the suction plate with filter.

HINT:

Tape the screwdriver tip before use.

(b) Remove the fuel pump harness.

(c) Remove the O-ring and spacer from the fuel pump.

1UR-FE FUEL: FUEL PUMP: DISASSEMBLY; 2015 MY Tundra [08/...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000028S502YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE FUEL: FUEL PUMP: INSPECTION; 2015 MY Tundra [08/2014 -        ]

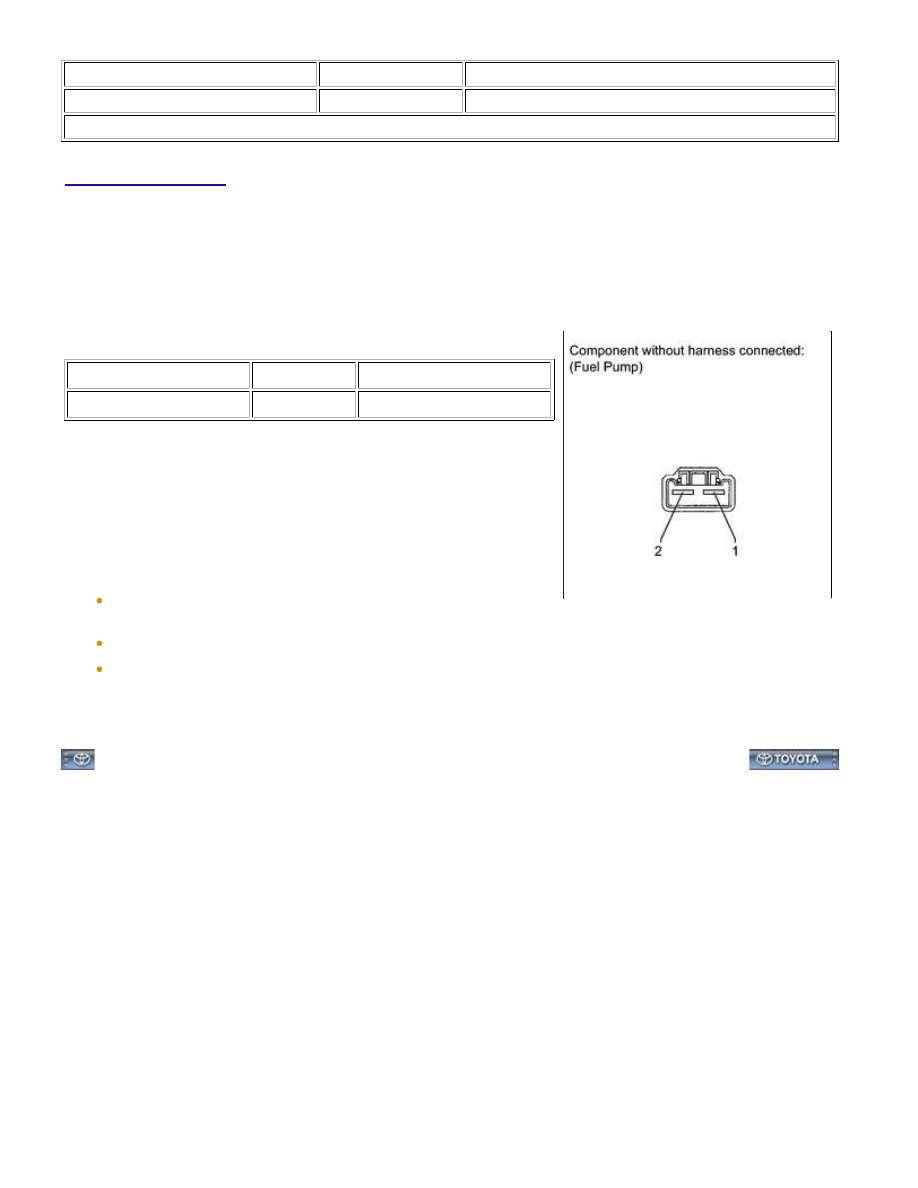

INSPECTION

1. INSPECT FUEL PUMP

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

0.2 to 3.0 Ω

If the result is not as specified, replace the fuel pump.

connector, and the negative (-) lead to terminal 2. Check

that the fuel pump operates.

NOTICE:

These tests must be performed within 10 seconds to prevent the
coil from burning out.

Keep the fuel pump as far away from the battery as possible.

Always turn the voltage on and off on the battery side, not the
fuel pump side.

If the result is not as specified, replace the fuel pump.
