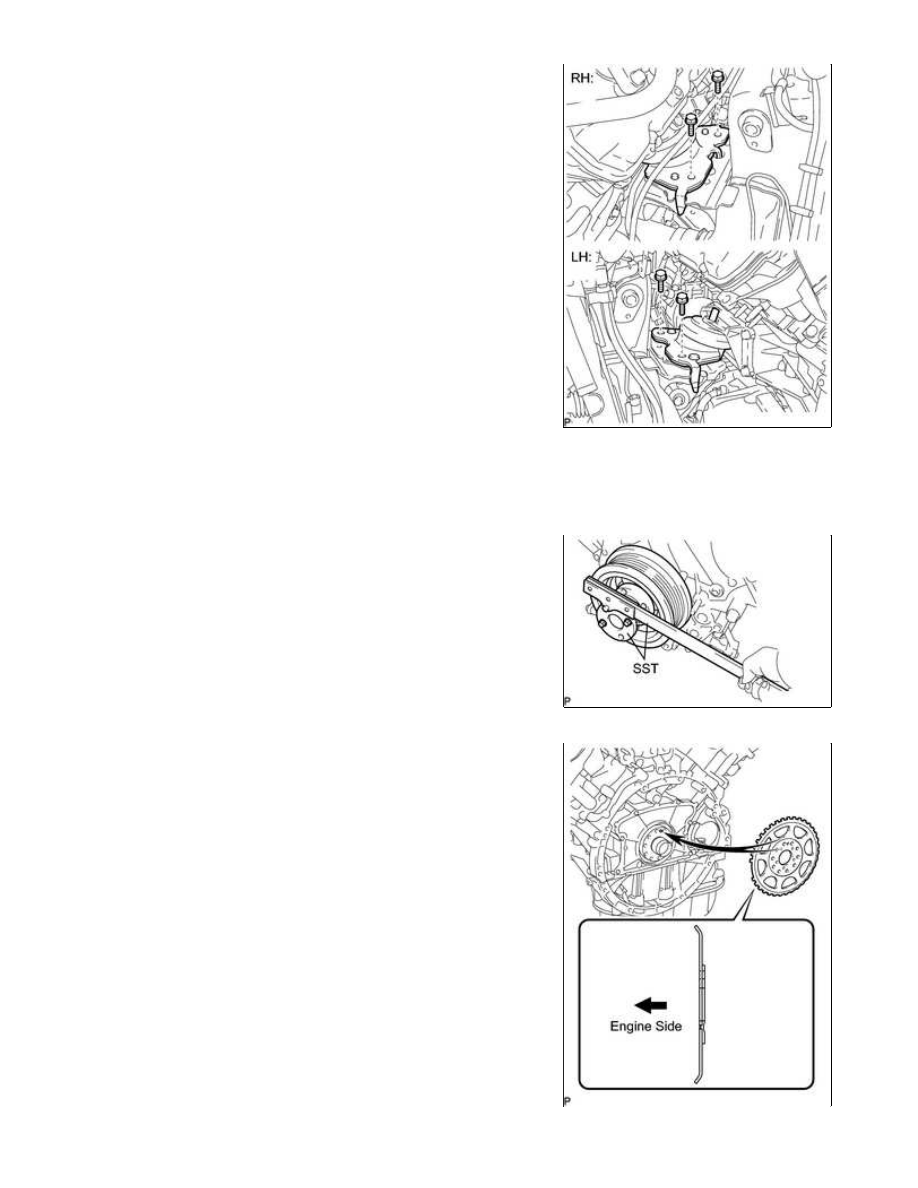

(c) Install the 4 engine mounting insulator bolts.

Torque:

79 N·m {806 kgf·cm, 58ft·lbf}

(d) Remove the 2 bolts and 2 engine hangers.

3. INSTALL DRIVE PLATE AND RING GEAR SUB-ASSEMBLY

(a) Using SST, hold the crankshaft.

SST: 09213-70011

SST: 09330-00021

(b) Install the crankshaft angle sensor rotor.

HINT:

1UR-FE ENGINE MECHANICAL: ENGINE ASSEMBLY: INSTALL...

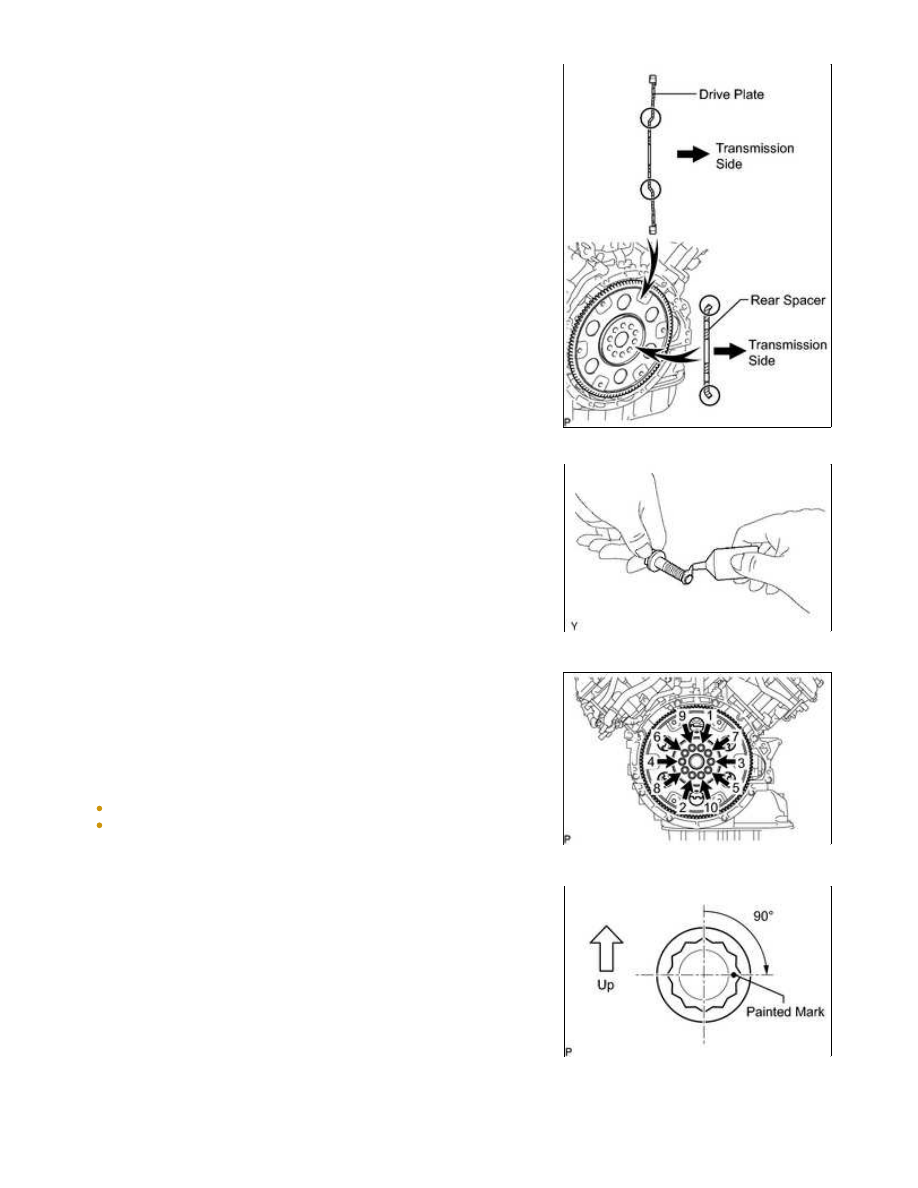

(c) Install the drive plate and rear drive plate spacer onto the

crankshaft.

Toyota Genuine Adhesive 1324, Three Bond 1324 or equivalent

(e) Install and uniformly tighten 10 new bolts in the sequence

shown in the illustration.

Torque:

30 N·m {301 kgf·cm, 22ft·lbf}

NOTICE:

Do not reuse the drive plate installation bolts.
Do not strike or damage the drive plate installation bolts. Be
sure to handle them carefully.

1UR-FE ENGINE MECHANICAL: ENGINE ASSEMBLY: INSTALL...

(h) Check that the painted marks are now at a 90° angle to the top.

4. INSTALL REAR NO. 1 ENGINE MOUNTING INSULATOR (for 4WD)

5. INSTALL REAR NO. 1 ENGINE MOUNTING INSULATOR (for 2WD)

6. INSTALL AUTOMATIC TRANSMISSION ASSEMBLY

(a) for 2WD:

Refer to the following procedures



.

(b) for 4WD:

Refer to the following procedures



.

7. INSTALL STARTER ASSEMBLY

8. INSTALL STARTER COVER

9. INSTALL EXHAUST MANIFOLD SUB-ASSEMBLY RH

10. INSTALL NO. 1 EXHAUST MANIFOLD HEAT INSULATOR

11. INSTALL EXHAUST MANIFOLD SUB-ASSEMBLY LH

12. INSTALL NO. 2 EXHAUST MANIFOLD HEAT INSULATOR

13. INSTALL NO. 1 EGR PIPE SUB-ASSEMBLY

14. INSTALL ENGINE OIL LEVEL DIPSTICK GUIDE

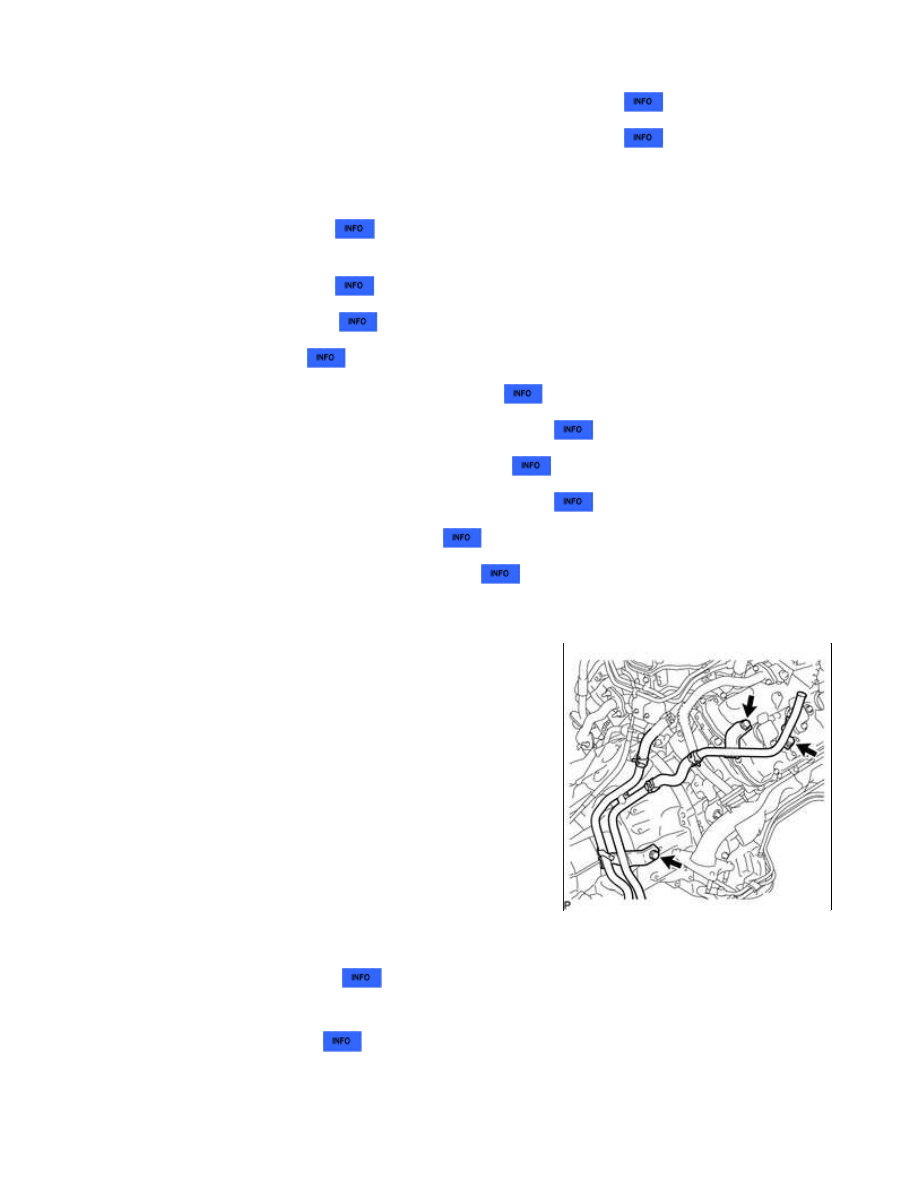

15. CONNECT NO. 1 WATER BY-PASS PIPE

(a) Connect the No. 1 water by-pass pipe with the 3 bolts.

Torque:

18 N·m {184 kgf·cm, 13ft·lbf}

16. INSTALL EXHAUST PIPE ASSEMBLY

(a) Install the exhaust pipe assembly



.

17. INSTALL FRONT PROPELLER SHAFT ASSEMBLY (for 4WD)

(a) Install the front propeller shaft



.

18. INSTALL PROPELLER SHAFT ASSEMBLY

(a) for 2WD:

1UR-FE ENGINE MECHANICAL: ENGINE ASSEMBLY: INSTALL...

Refer to the following procedures



.

(b) for 4WD:

Refer to the following procedures



.

19. INSTALL GENERATOR ASSEMBLY

20. CONNECT VANE PUMP ASSEMBLY

21. CONNECT COOLER COMPRESSOR ASSEMBLY

22. CONNECT WIRE HARNESS AND HOSE

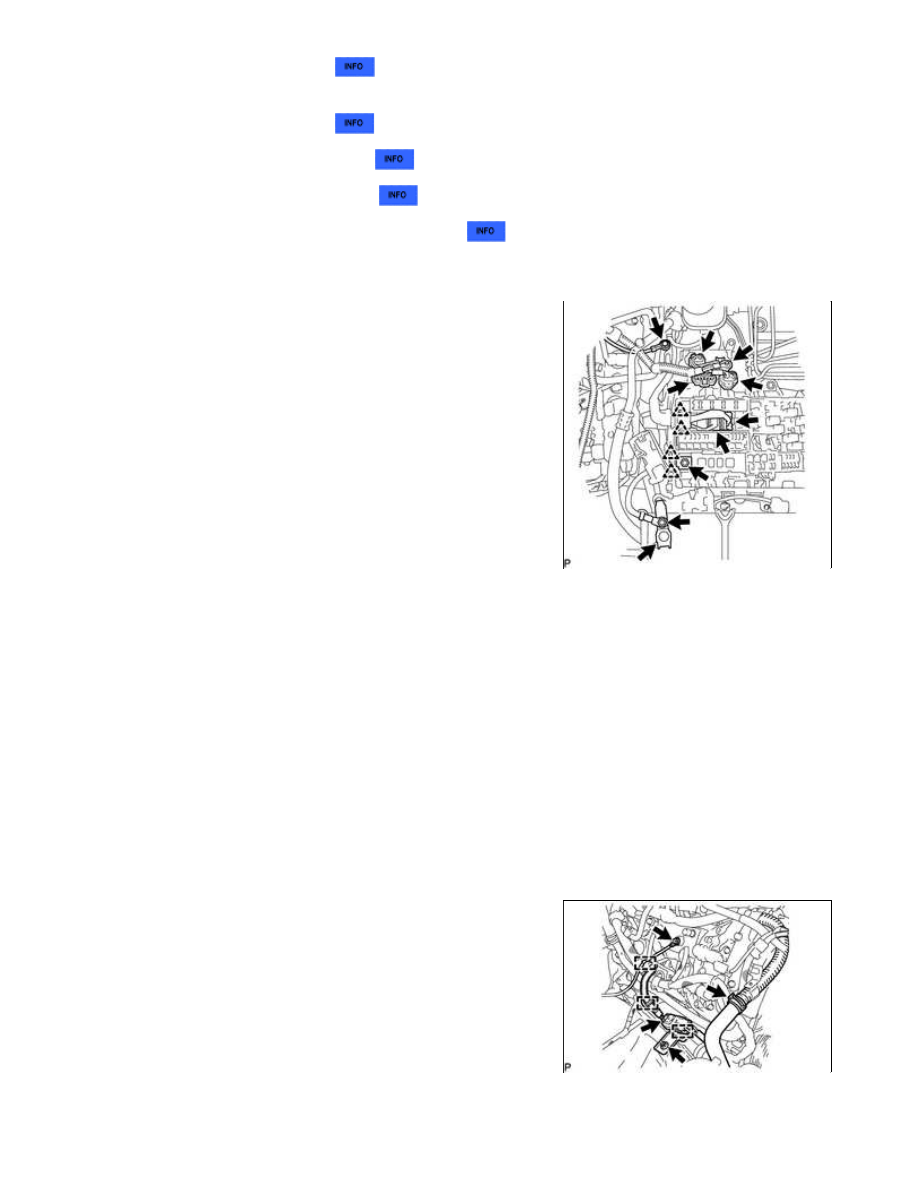

(a) Connect the 2 connectors and 2 clips to the engine room

junction block.

(b) Install the engine wire with the nut. Then connect the 2 clips.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(c) Connect the 4 air injection control driver connectors.

(d) Install the ground wire with the bolt.

Torque:

8.0 N·m {82 kgf·cm, 71in·lbf}

(e) Connect the cable to the positive (+) battery terminal.

(f) Install the wire to the positive (+) battery cable with the nut.

Torque:

13 N·m {133 kgf·cm, 10ft·lbf}

(g) Connect the air injection system hose.

(h) Install the connector bracket with the nut.
