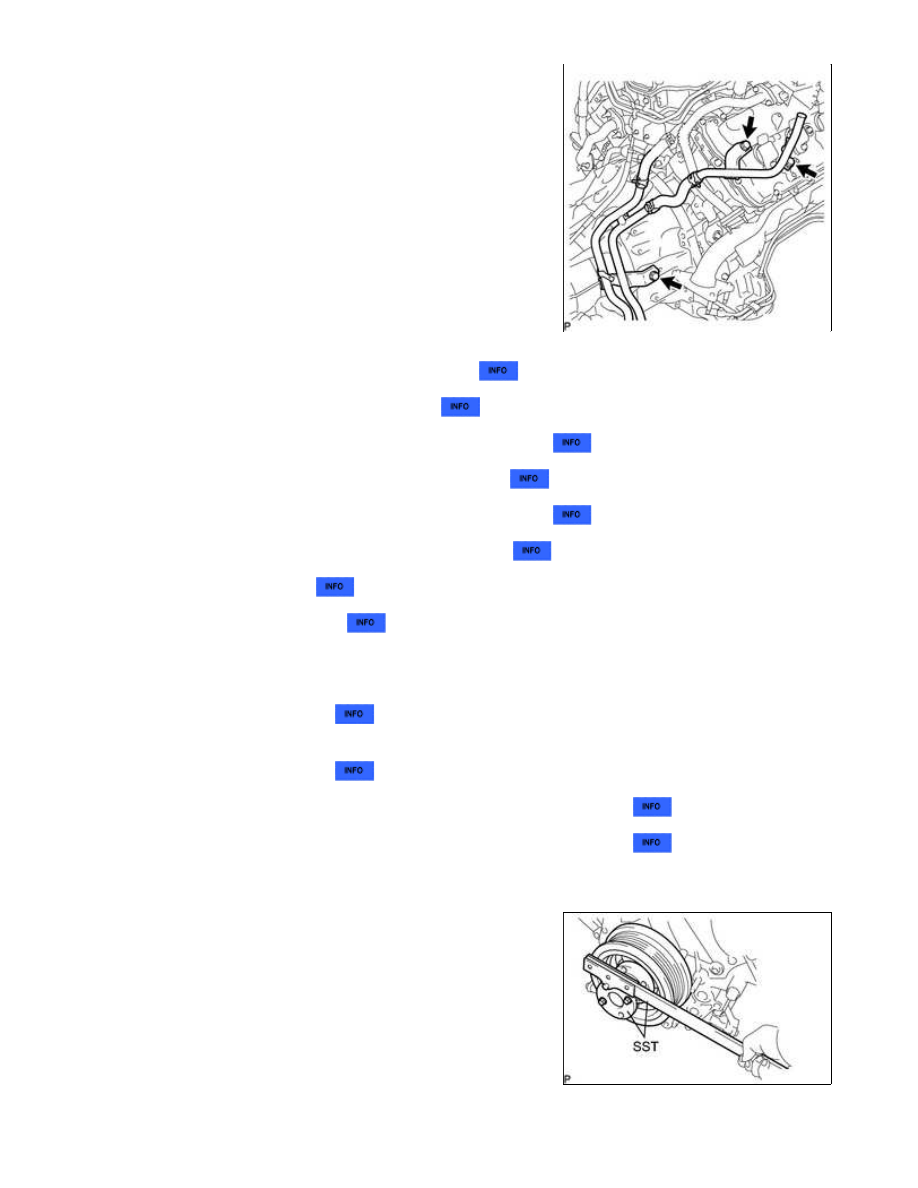

(a) Remove the 3 bolts and disconnect the No. 1 water by-pass

pipe.

42. REMOVE ENGINE OIL LEVEL DIPSTICK GUIDE

43. REMOVE NO. 1 EGR PIPE SUB-ASSEMBLY

44. REMOVE NO. 2 EXHAUST MANIFOLD HEAT INSULATOR

45. REMOVE EXHAUST MANIFOLD SUB-ASSEMBLY LH

46. REMOVE NO. 1 EXHAUST MANIFOLD HEAT INSULATOR

47. REMOVE EXHAUST MANIFOLD SUB-ASSEMBLY RH

48. REMOVE STARTER COVER

49. REMOVE STARTER ASSEMBLY

50. REMOVE AUTOMATIC TRANSMISSION ASSEMBLY

(a) for 2WD:

Refer to the following procedures



.

(b) for 4WD:

Refer to the following procedures



.

51. REMOVE REAR NO. 1 ENGINE MOUNTING INSULATOR (for 2WD)

52. REMOVE REAR NO. 1 ENGINE MOUNTING INSULATOR (for 4WD)

53. REMOVE DRIVE PLATE AND RING GEAR SUB-ASSEMBLY

(a) Using SST, hold the crankshaft.

SST: 09213-70011

SST: 09330-00021

1UR-FE ENGINE MECHANICAL: ENGINE ASSEMBLY: REMOVAL...

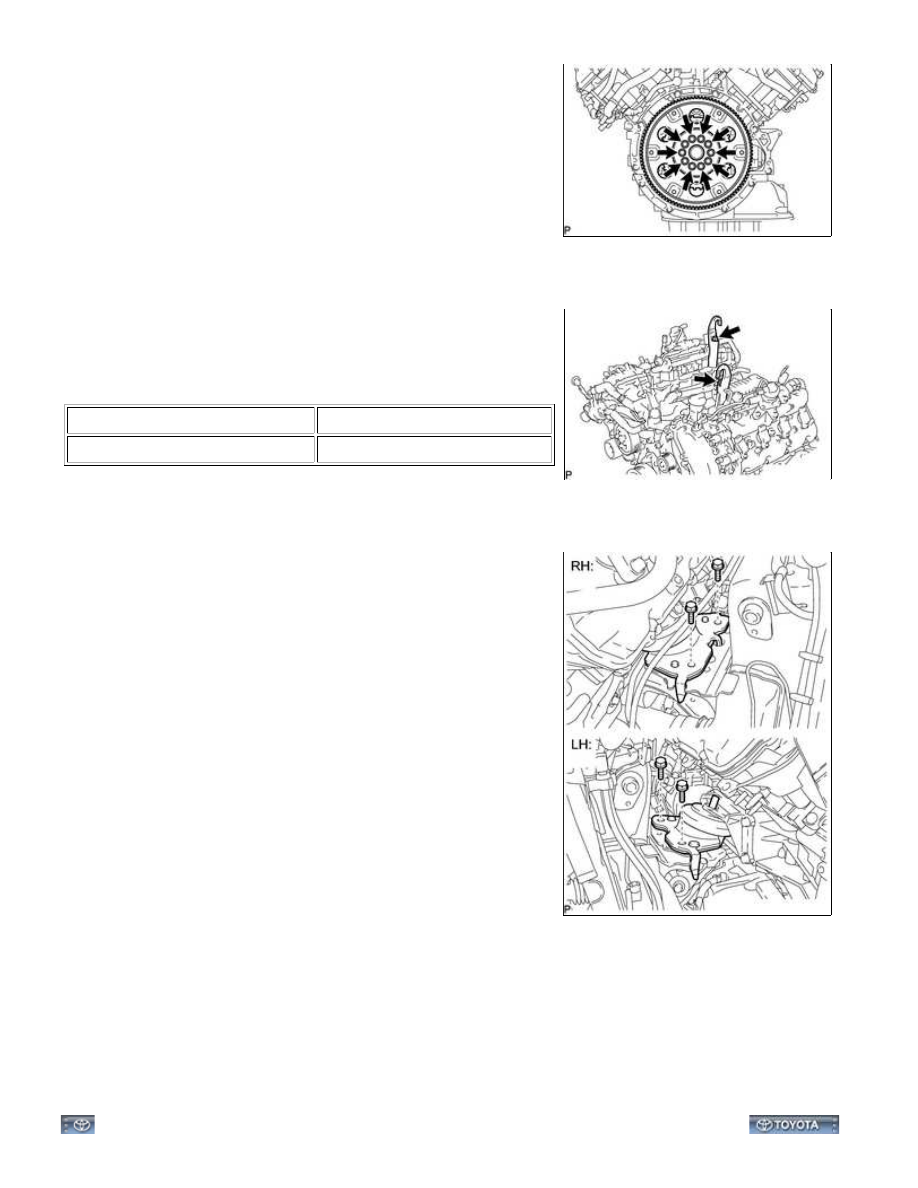

(b) Remove the 10 bolts, rear drive plate spacer, drive plate and

crankshaft angle sensor rotor.

54. REMOVE ENGINE ASSEMBLY

(a) Install 2 engine hangers with 2 bolts as shown in the illustration.

Torque:

43 N·m {438 kgf·cm, 32ft·lbf}

Engine hanger

12281-38150

Bolt

90119-A0166

(b) Attach an engine sling device and hang the engine with a chain block.

(c) Remove the 4 engine mounting insulator bolts.

(d) Lift the engine out from the vehicle slowly and carefully.

NOTICE:

(a) Install the engine to an engine stand with the bolts.

(b) Remove the 2 bolts and 2 engine hangers.

1UR-FE ENGINE MECHANICAL: ENGINE ASSEMBLY: REMOVAL...

1UR-FE ENGINE MECHANICAL: ENGINE ASSEMBLY: REMOVAL...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000031RQ023X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE MECHANICAL: ENGINE ASSEMBLY: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

HINT:

Perform "Inspection After Repairs" after replacing the engine assembly, cylinder head sub-assembly RH,

cylinder head sub-assembly LH, No. 1 camshaft sub-assembly, No. 2 camshaft sub-assembly, No. 3
camshaft sub-assembly, No. 4 camshaft sub-assembly, camshaft timing gear RH, camshaft timing gear LH,
camshaft timing exhaust gear RH, camshaft timing exhaust gear LH, piston or piston ring



.

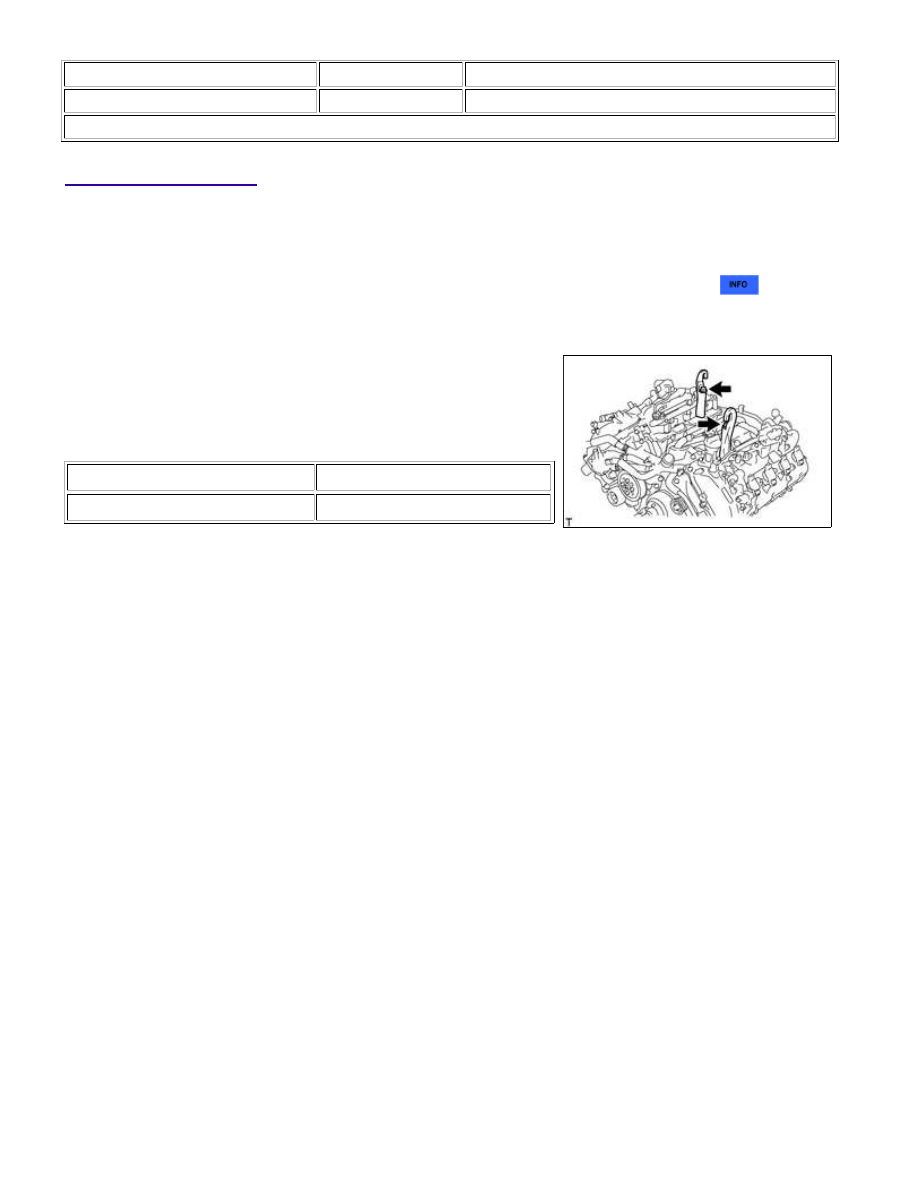

1. REMOVE ENGINE FROM ENGINE STAND

(a) Install the 2 engine hangers with the 2 bolts as shown in the

illustration.

Torque:

43 N·m {438 kgf·cm, 32ft·lbf}

Engine hanger

12281-38150

Bolt

90119-A0166

(b) Attach an engine sling device and hang the engine with a chain block.

(c) Remove the bolts and engine assembly from the engine stand.

2. INSTALL ENGINE ASSEMBLY

(a) Slowly lower the engine assembly into the engine compartment.

NOTICE:
