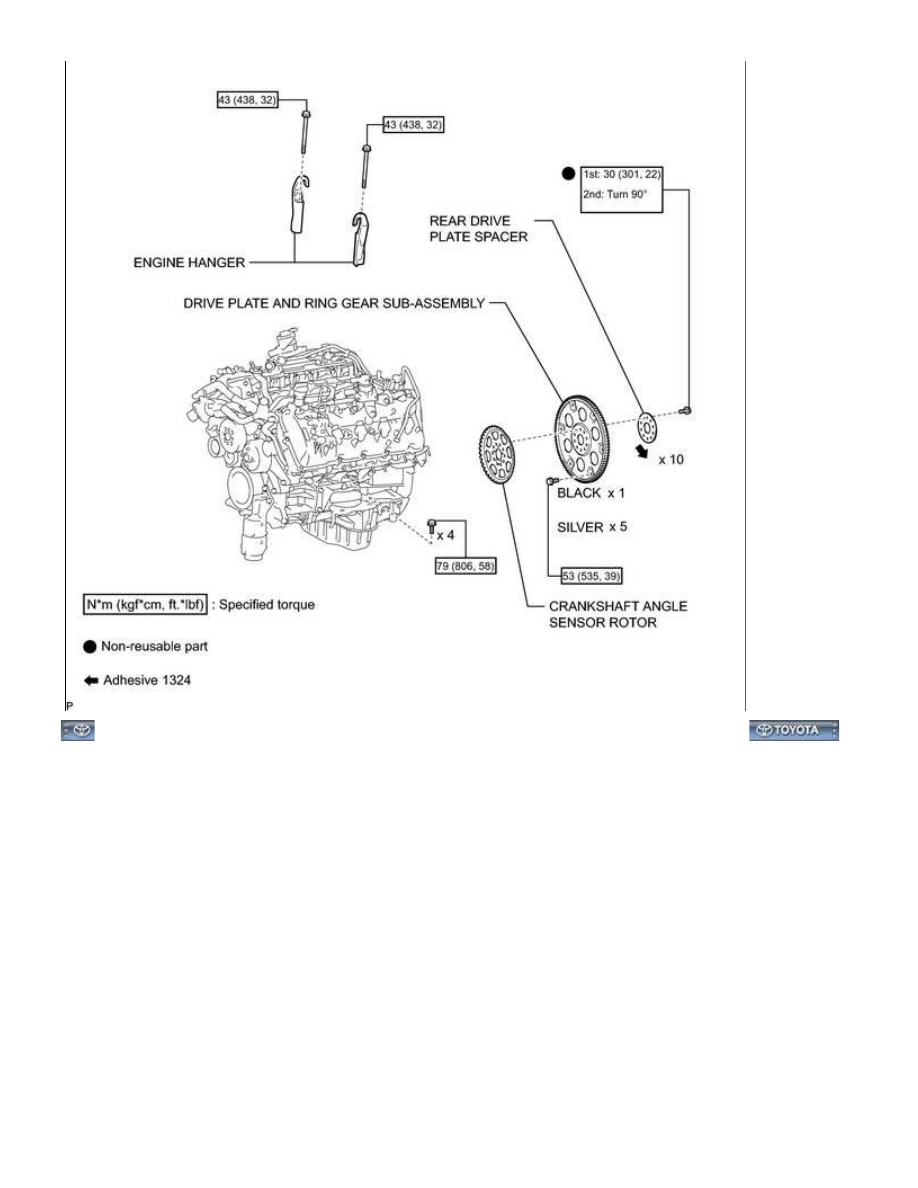

1UR-FE ENGINE MECHANICAL: ENGINE ASSEMBLY: COMPO...

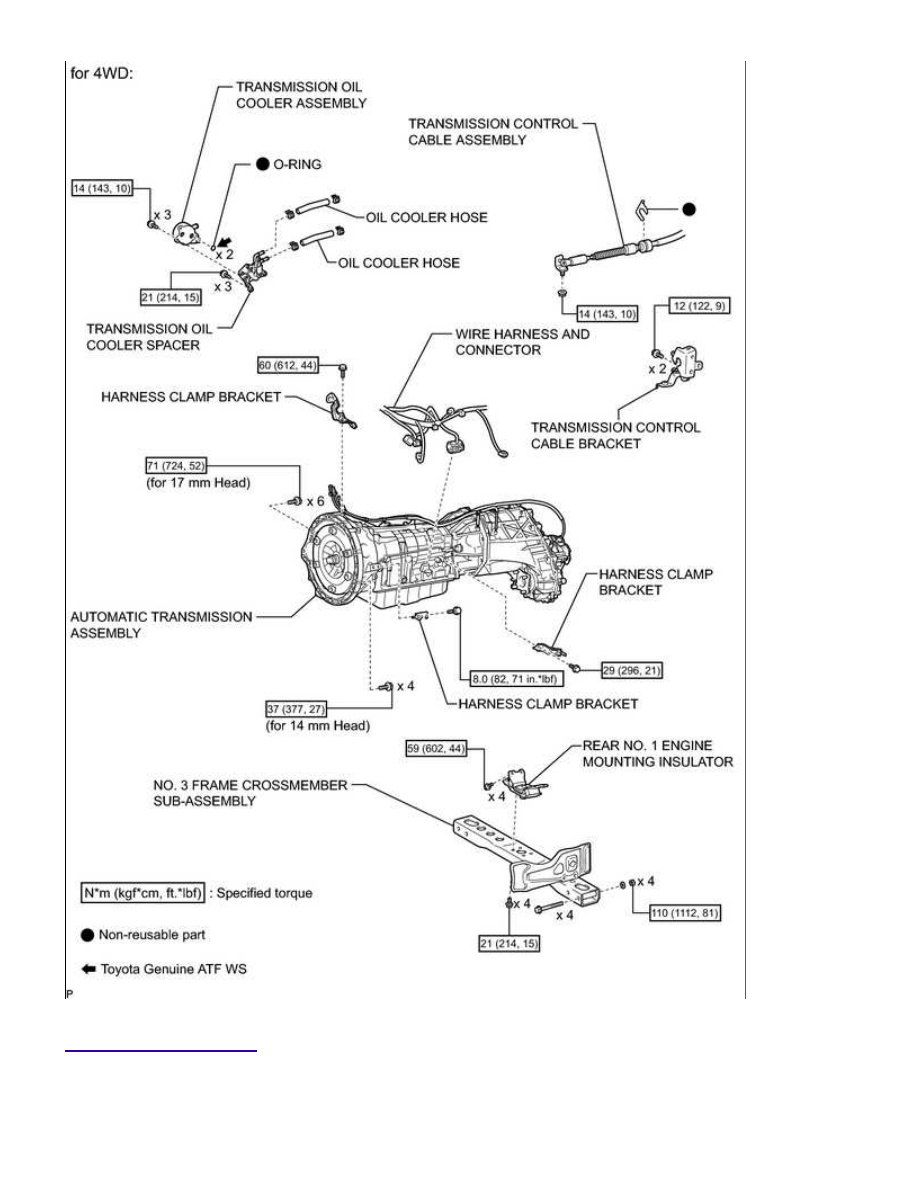

1UR-FE ENGINE MECHANICAL: ENGINE ASSEMBLY: COMPO...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000031RS023X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE MECHANICAL: ENGINE ASSEMBLY: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal
notice before proceeding with work



.

2. DISCHARGE FUEL SYSTEM PRESSURE

3. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

4. REMOVE FRONT WIPER MOTOR AND LINK ASSEMBLY

(a) Remove the front wiper motor and link



.

5. REMOVE NO. 1 ENGINE UNDER COVER

6. DRAIN ENGINE OIL

7. DRAIN ENGINE COOLANT

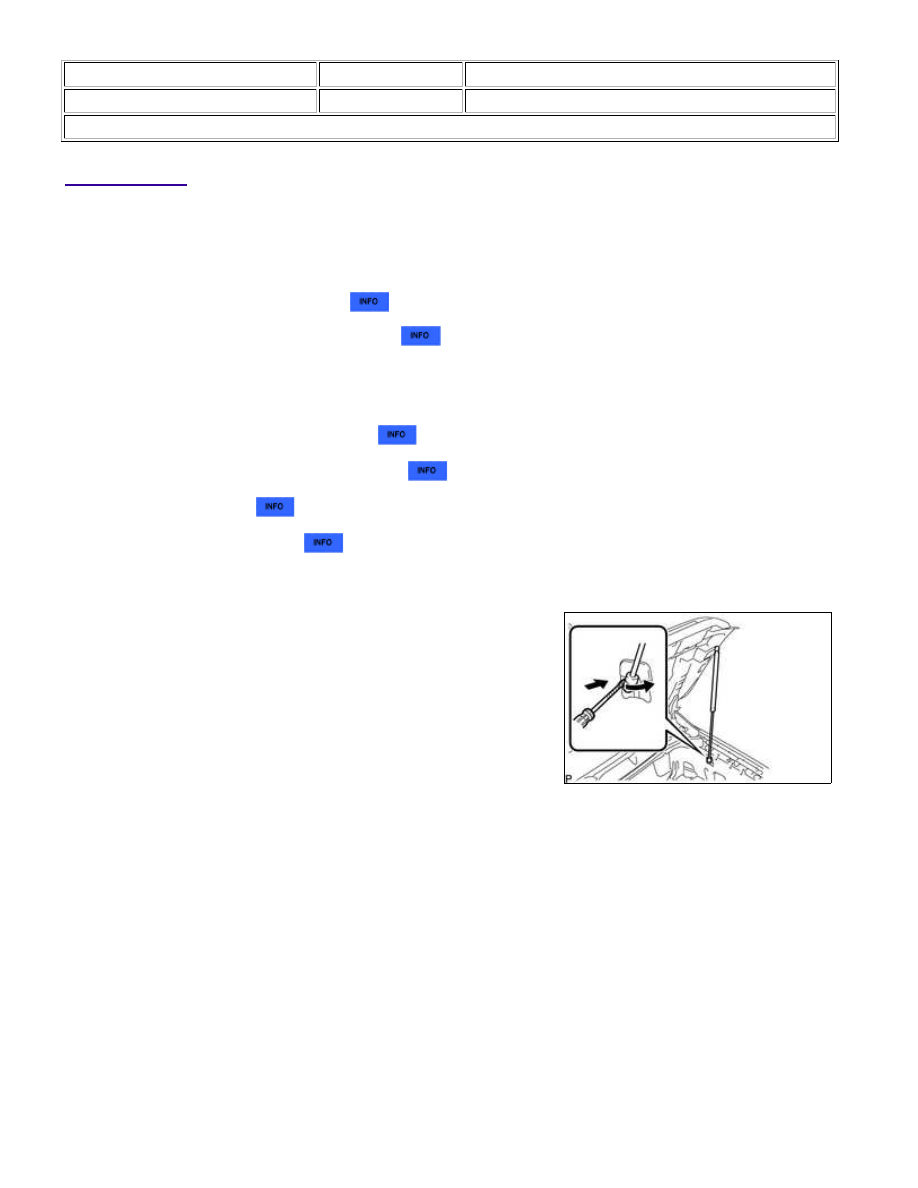

8. REMOVE HOOD SUB-ASSEMBLY

(a) Using a screwdriver, release the 2 clips and remove the 2 hood

supports assembly.

HINT:

Tape the screwdriver tip before use.

CAUTION:

Remove the hood support assembly while supporting the hood by

hand.

(b) Remove the 4 bolts and hood.

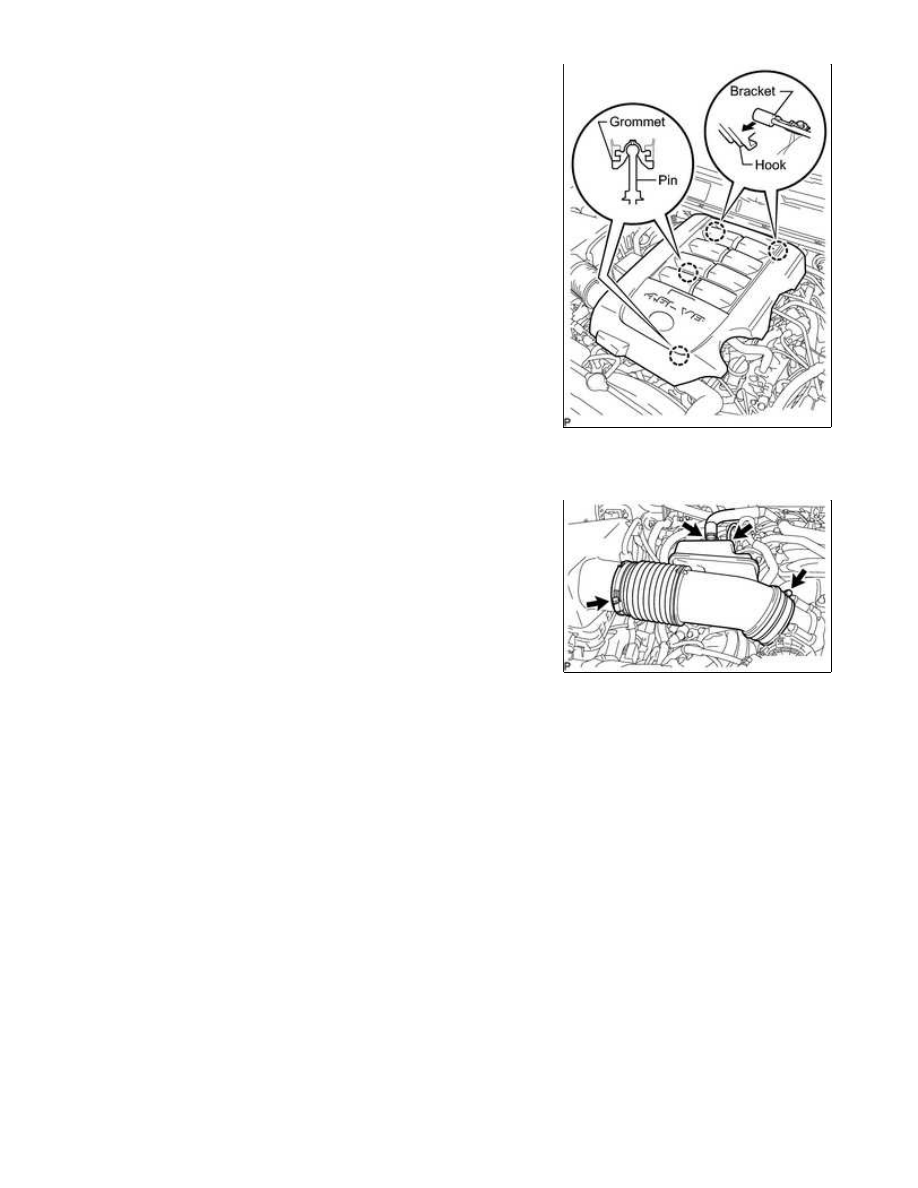

9. REMOVE V-BANK COVER SUB-ASSEMBLY

1UR-FE ENGINE MECHANICAL: ENGINE ASSEMBLY: REMOVAL...

the V-bank cover.

10. REMOVE AIR CLEANER HOSE ASSEMBLY

(a) Disconnect the vacuum sensing hose and ventilation hose.

(b) Loosen the 2 clamps.

(c) Remove the air cleaner hose.

11. REMOVE AIR CLEANER ASSEMBLY

1UR-FE ENGINE MECHANICAL: ENGINE ASSEMBLY: REMOVAL...
