Toyota Tundra (2015 year). Manual - part 1328

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002S5I03BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE MECHANICAL: CYLINDER BLOCK: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

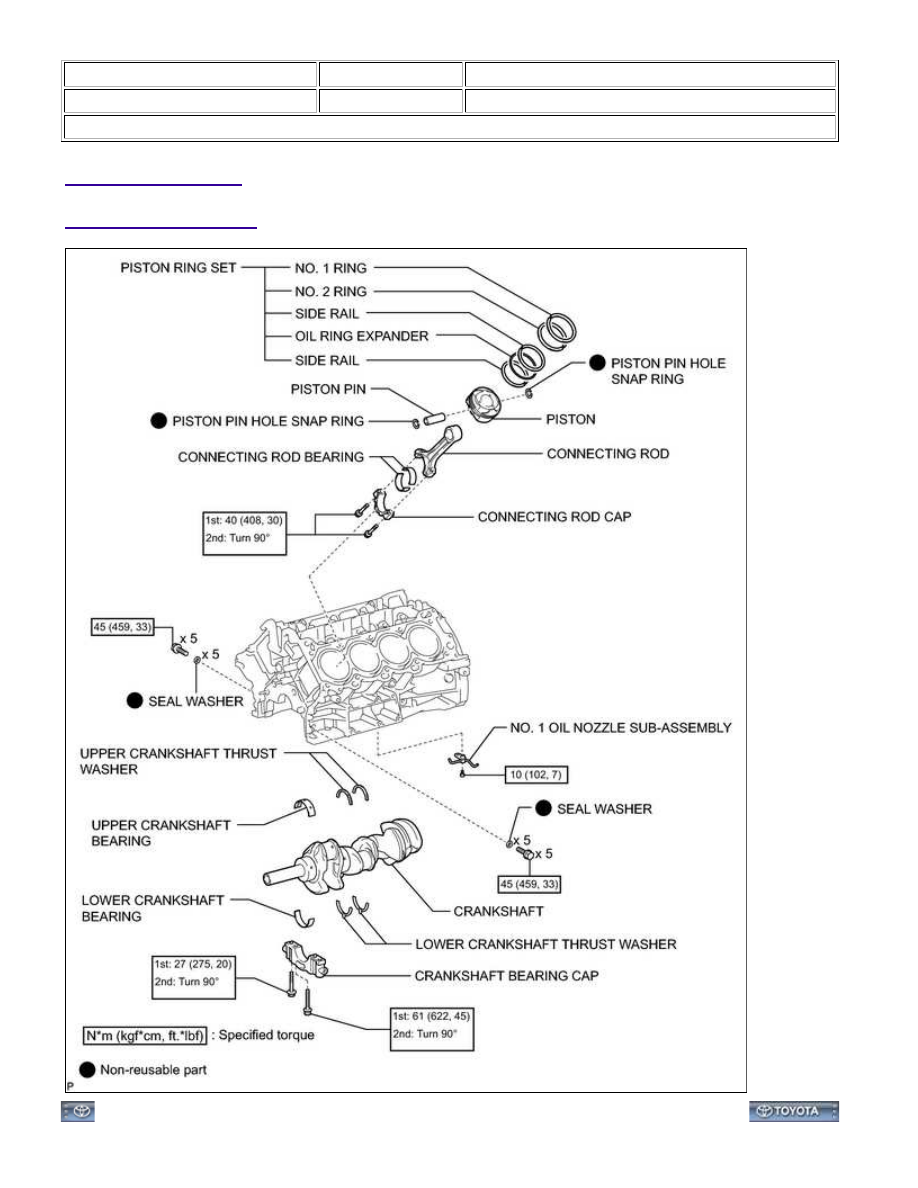

COMPONENTS

ILLUSTRATION

1UR-FE ENGINE MECHANICAL: CYLINDER BLOCK: COMPON...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002S5J03DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE MECHANICAL: CYLINDER BLOCK: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

DISASSEMBLY

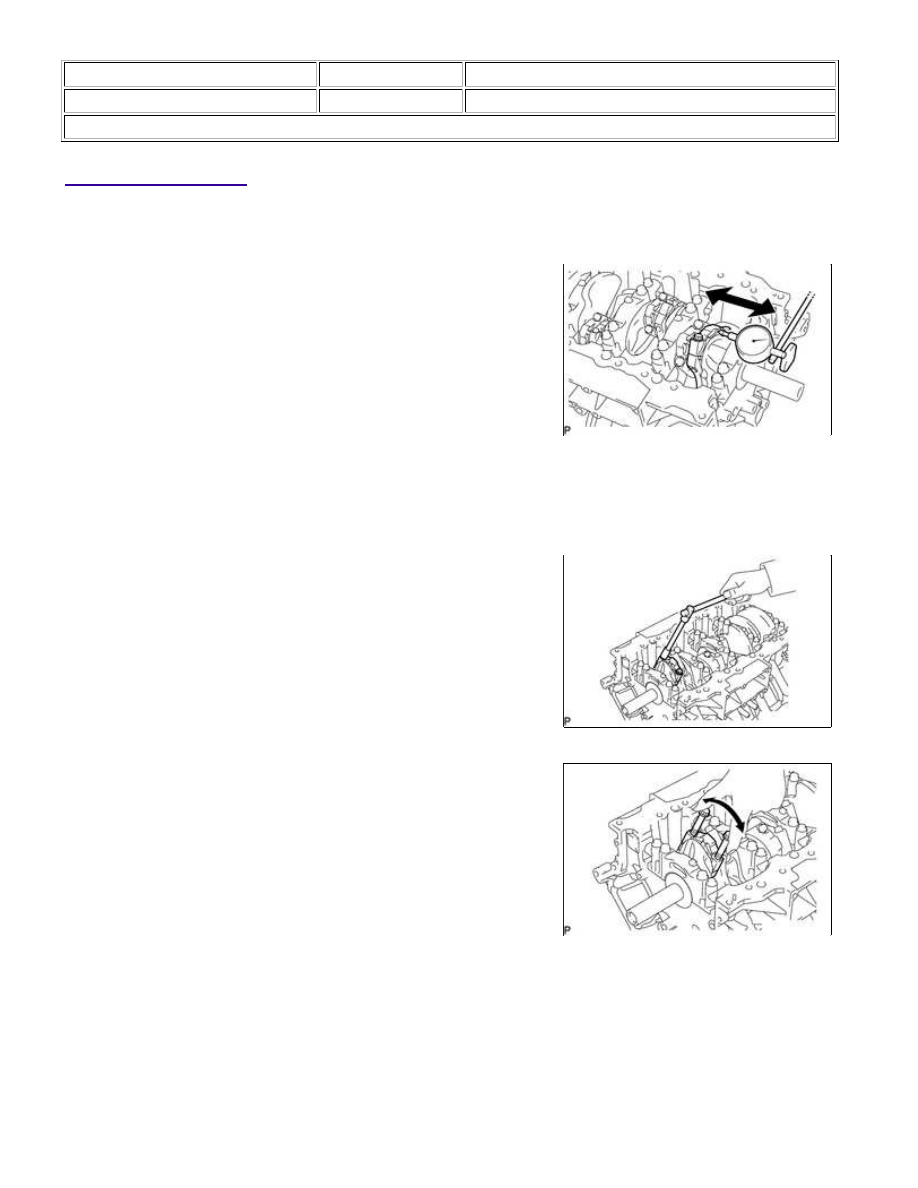

1. INSPECT CONNECTING ROD THRUST CLEARANCE

(a) Using a dial indicator, measure the thrust clearance while

moving the connecting rod back and forth.

Standard thrust clearance:

0.15 to 0.55 mm (0.00591 to 0.0217 in.)

Maximum thrust clearance:

0.70 mm (0.0276 in.)

If the thrust clearance is more than the maximum, replace one

or more connecting rods as necessary.

If necessary, replace the crankshaft.

2. INSPECT CONNECTING ROD OIL CLEARANCE

(a) Check that the front mark on the connecting rod and cap are aligned to ensure correct reassembly.

(b) Remove the 2 connecting rod cap bolts.

(c) Using the 2 removed connecting rod cap bolts, remove the

connecting rod cap and lower bearing by wiggling the connecting

rod cap right and left.

HINT:

Keep the lower bearing inserted to the connecting rod cap.

(d) Clean the crank pin and bearing.

(e) Check the crank pin and bearing for pitting and scratches.

If the crank pin or bearing is damaged, replace the bearings. If necessary, replace the crankshaft.

1UR-FE ENGINE MECHANICAL: CYLINDER BLOCK: DISASSE...

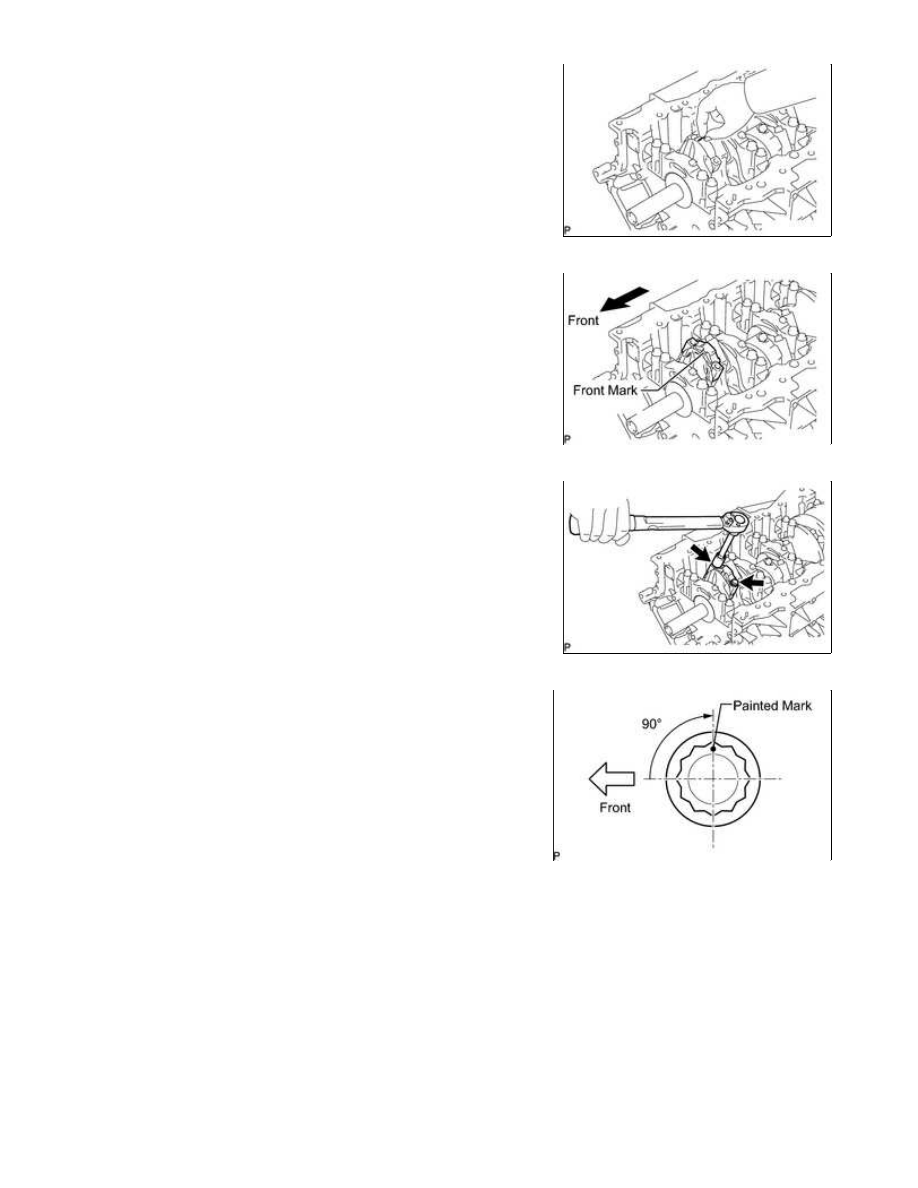

forward.

Torque:

40 N·m {408 kgf·cm, 30ft·lbf}

NOTICE:

Do not turn the crankshaft.

(k) Check that the painted marks are now at a 90° angle to the front.

NOTICE:

Do not turn the crankshaft.

1UR-FE ENGINE MECHANICAL: CYLINDER BLOCK: DISASSE...

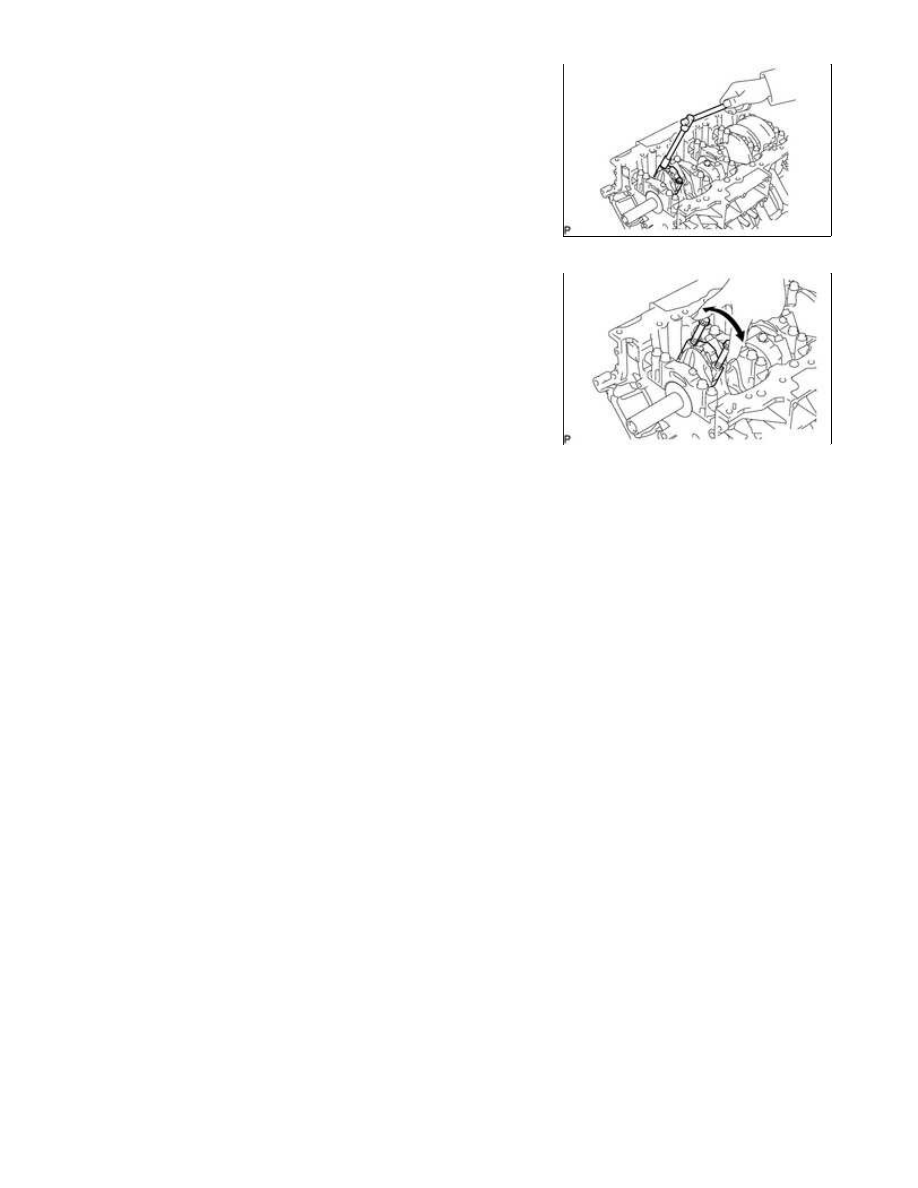

(l) Remove the 2 connecting rod cap bolts.

(m) Using the 2 removed connecting rod cap bolts, remove the

connecting rod cap and lower bearing by wiggling the connecting

rod cap right and left.

HINT:

Keep the lower bearing inserted to the connecting rod cap.

1UR-FE ENGINE MECHANICAL: CYLINDER BLOCK: DISASSE...
