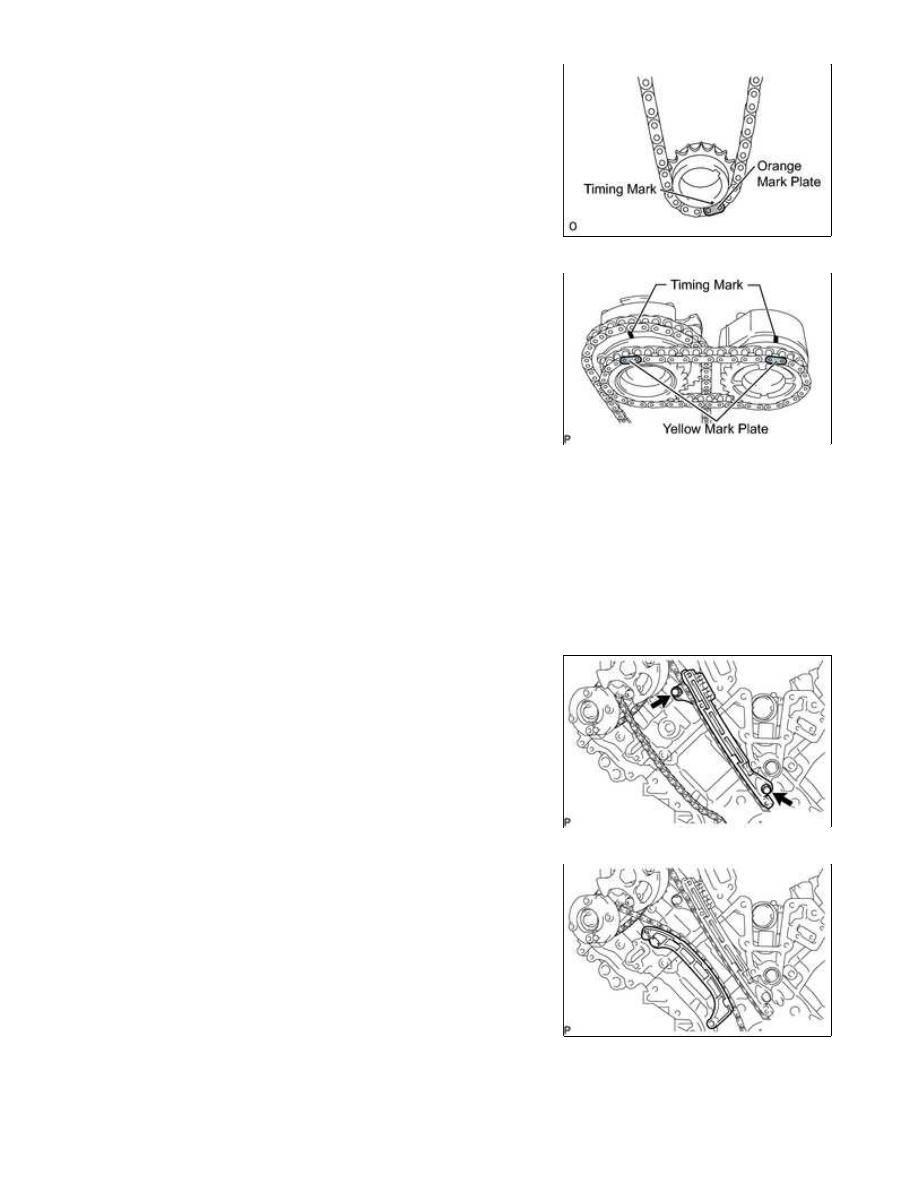

(b) Align the No. 1 chain's orange mark plate with the crankshaft

timing gear's timing mark, and attach the chain to the gear as

shown in the illustration.

(c) Align the No. 2 chain's yellow mark plates with the timing marks

illustration.

HINT:

The crankshaft timing gear and camshaft exhaust gear will be

installed with the No. 1 and No. 2 chains connected to the gears.

(d) Install the crankshaft timing sprocket to the crankshaft.

5. INSTALL NO. 1 CHAIN VIBRATION DAMPER RH

(a) Install the vibration damper with the 2 bolts.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

6. INSTALL NO. 1 CHAIN TENSIONER SLIPPER RH

HINT:

If you cannot install the chain tensioner slipper due to the

1UR-FE ENGINE MECHANICAL: CAMSHAFT (for Bank 2): INST...

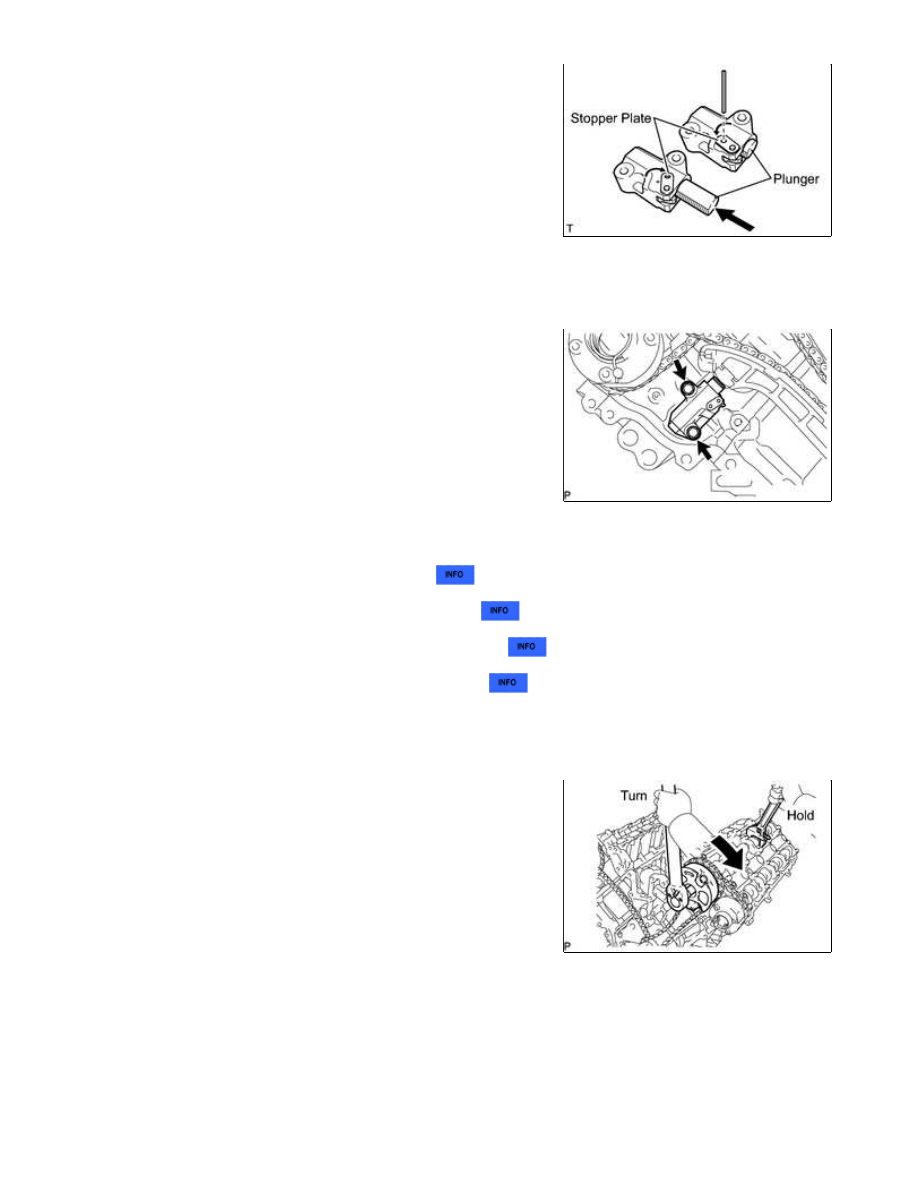

(a) Move the stopper plate upward to release the lock, and push the

plunger deep into the tensioner.

(c) Install the chain tensioner with the 2 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(d) Remove the hexagon wrench from the chain tensioner.

8. INSTALL NO. 1 CHAIN SUB-ASSEMBLY LH

9. INSTALL NO. 1 CHAIN TENSIONER SLIPPER LH

10. INSTALL NO. 1 CHAIN TENSIONER ASSEMBLY LH

11. INSTALL NO. 1 CHAIN VIBRATION DAMPER LH

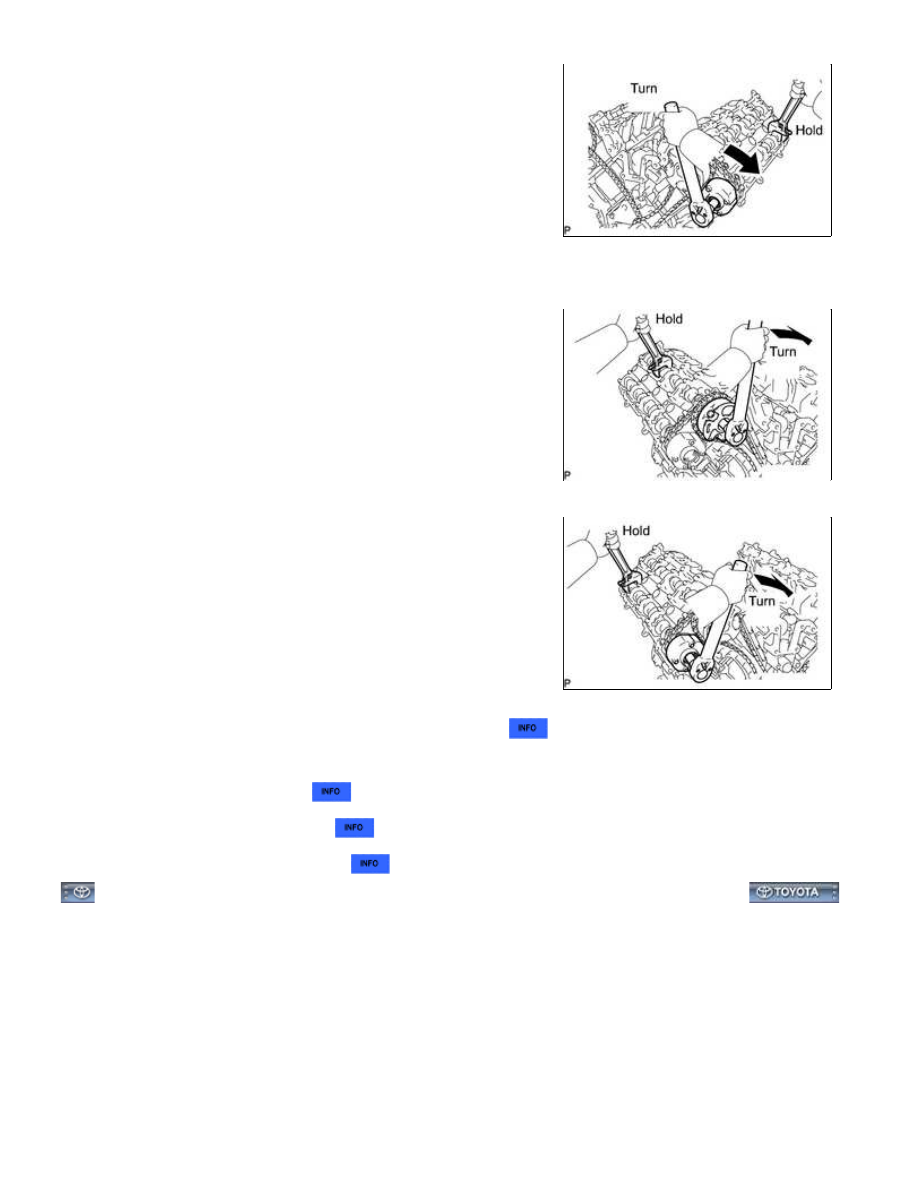

12. TIGHTEN CAMSHAFT TIMING GEAR

(a) LH:

Torque:

100 N·m {1020 kgf·cm, 74ft·lbf}

1UR-FE ENGINE MECHANICAL: CAMSHAFT (for Bank 2): INST...

bolt.

Torque:

100 N·m {1020 kgf·cm, 74ft·lbf}

(b) RH:

Torque:

100 N·m {1020 kgf·cm, 74ft·lbf}

bolt.

Torque:

100 N·m {1020 kgf·cm, 74ft·lbf}

13. CHECK NO. 1 CYLINDER TO TDC / COMPRESSION

14. INSTALL TIMING CHAIN COVER SUB-ASSEMBLY

(a) Install the timing chain cover



.

15. INSPECT IGNITION TIMING

16. INSPECT ENGINE IDLE SPEED

1UR-FE ENGINE MECHANICAL: CAMSHAFT (for Bank 2): INST...

Last Modified: 9-16-2014

6.6 L

Doc ID: RM000005QCO007X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE MECHANICAL: CYLINDER BLOCK: PRECAUTION; 2015 MY Tundra [08/2014 -        ]

PRECAUTION

HINT:

Any digits beyond the 0.01 mm (1/1000 in.) place for standard, minimum and maximum values should be
used as a reference only.
When both standard and maximum or minimum values are listed for an inspection, use the standard value
as a reference only and base any judgments on the maximum and minimum values.
