(a) Perform troubleshooting in accordance with the table below.

Result

RESULT

PROCEED TO

MIL remains ON

A

MIL does not illuminate

B

B

GO TO STEP 5

2.

CHECK WHETHER MIL TURNS OFF

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(e) Check if any DTCs have been stored. Note down any DTCs.

(f) Clear DTCs



.

(g) Check if the MIL goes off.

OK:

MIL goes off.

NG

GO TO STEP 3

OK

REPAIR CIRCUITS INDICATED BY OUTPUT DTCS

3.

CHECK HARNESS AND CONNECTOR (CHECK FOR SHORT IN WIRE HARNESS)

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: MIL Circuit; ...

(a) Disconnect the ECM connector.

(b) Turn the ignition switch to ON.

(c) Check that the MIL is not illuminated.

OK:

MIL is not illuminated.

NG

GO TO STEP 4

OK

REPLACE ECM

4.

CHECK HARNESS AND CONNECTOR (COMBINATION METER - ECM)

(a) Disconnect the ECM connector.

(b) Disconnect the combination meter connector.

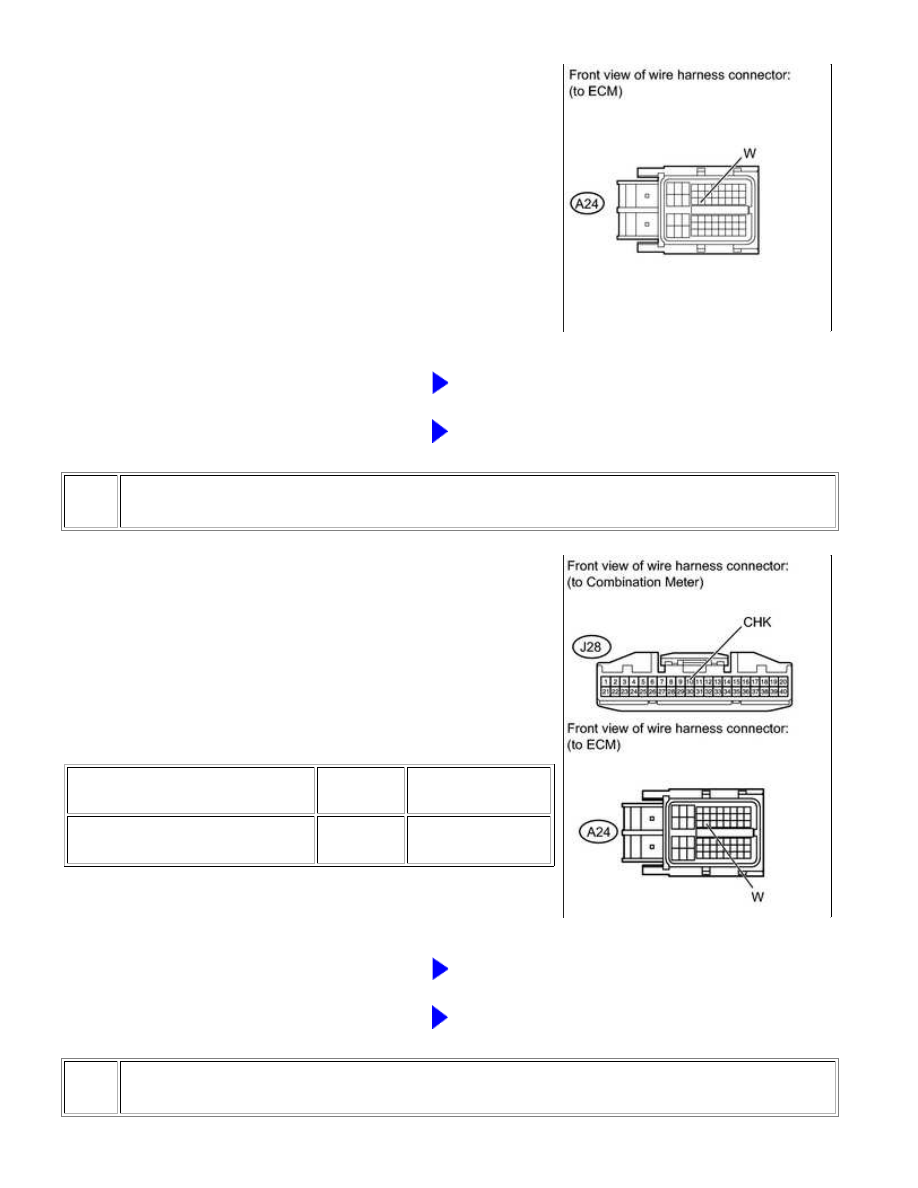

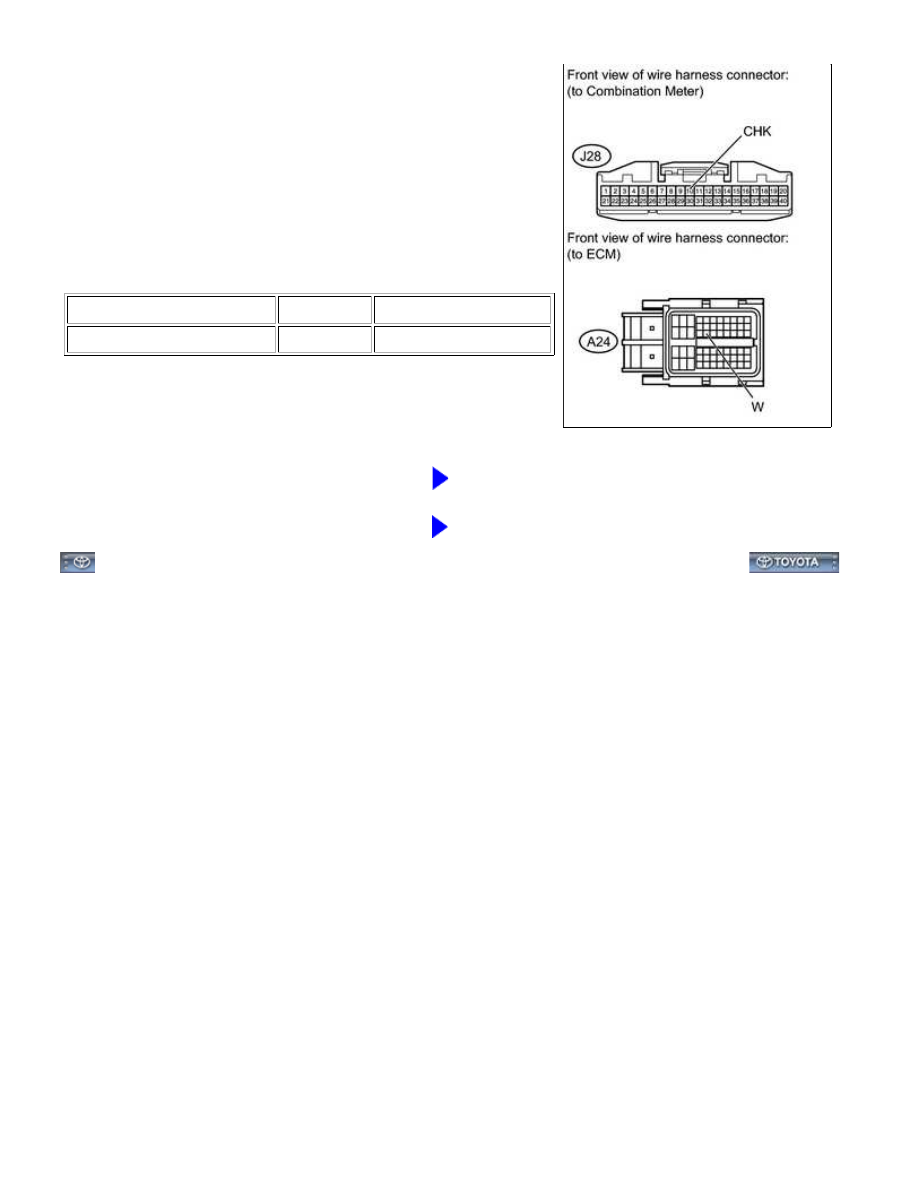

(c) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

A24-24 (W) or J28-10 (CHK) -

Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE COMBINATION METER ASSEMBLY

5.

CHECK THAT MIL IS ILLUMINATED

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: MIL Circuit; ...

A

(a) Check if the MIL is illuminated when the ignition switch is turned to ON.

OK:

MIL should be illuminated.

NG

GO TO STEP 6

OK

END

6.

CHECK THAT ENGINE STARTS

(a) Turn the ignition switch to ON.

(b) Start the engine.

Result

RESULT

PROCEED TO

Engine starts

A

Engine does not start*

B

HINT:

*: The Techstream cannot communicate with the ECM.

B

GO TO VC OUTPUT CIRCUIT

7.

CHECK HARNESS AND CONNECTOR (COMBINATION METER - ECM)

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: MIL Circuit; ...

(a) Disconnect the ECM connector.

(b) Disconnect the combination meter connector.

(c) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A24-24 (W) - J28-10 (CHK)

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE COMBINATION METER ASSEMBLY
