Toyota Tundra (2015 year). Manual - part 1319

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002PQM03CX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: THROTTLE BODY: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

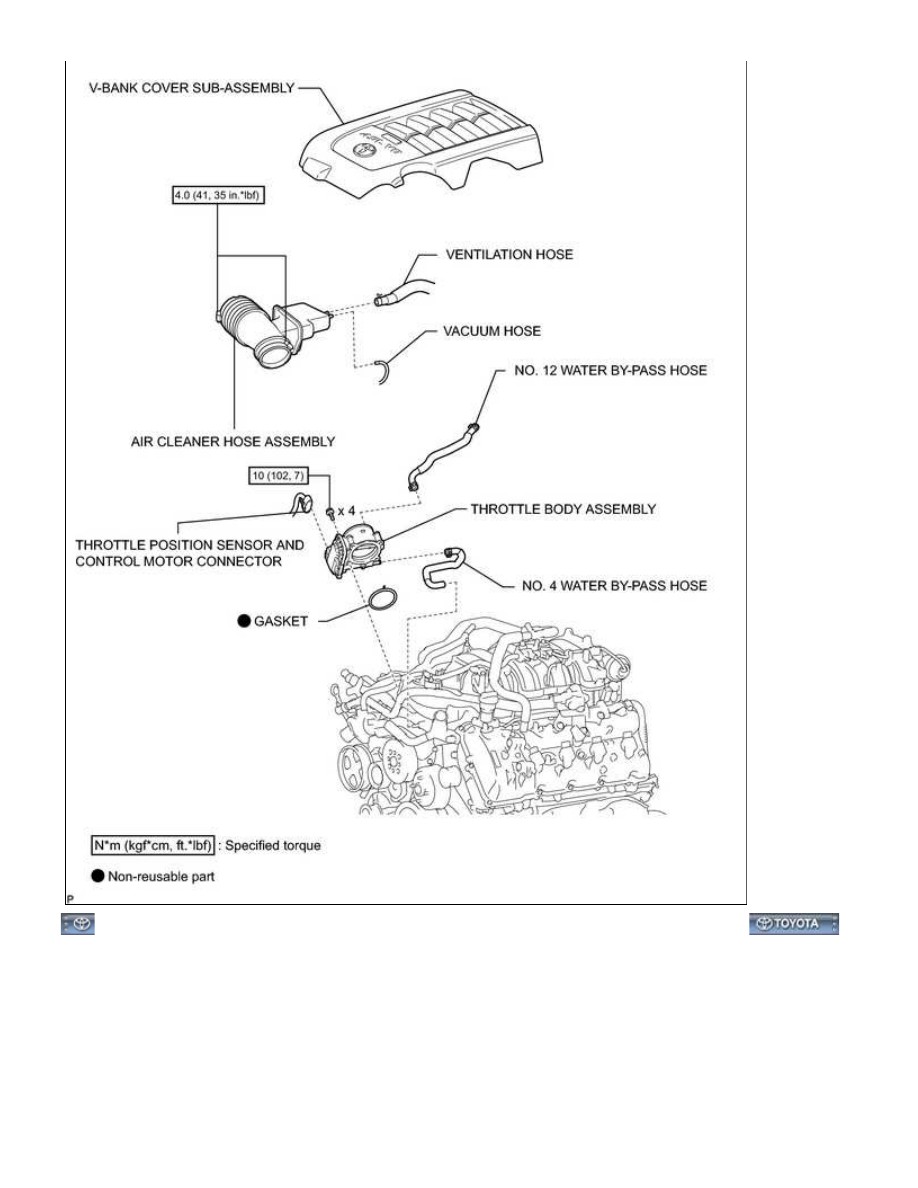

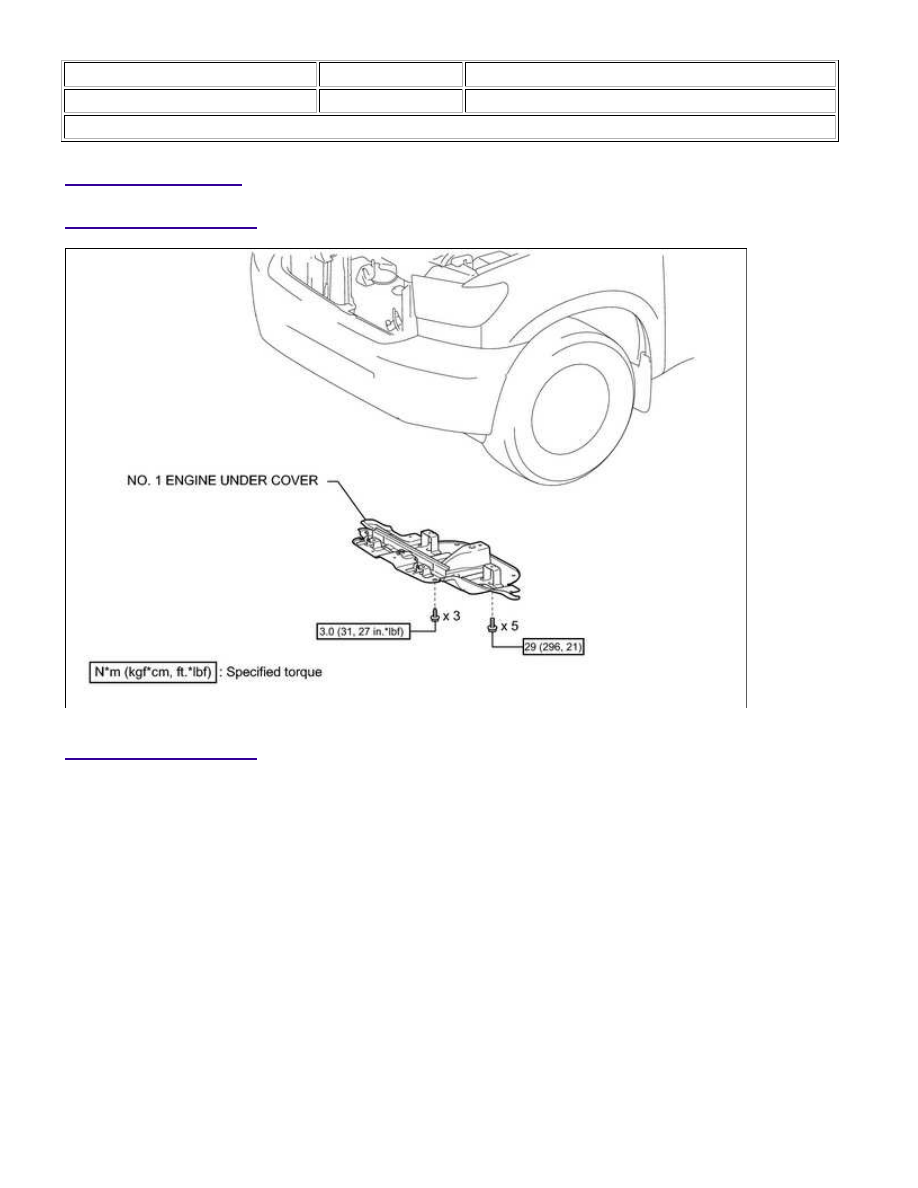

COMPONENTS

ILLUSTRATION

ILLUSTRATION

1UR-FE ENGINE CONTROL SYSTEM: THROTTLE BODY: COM...

1UR-FE ENGINE CONTROL SYSTEM: THROTTLE BODY: COM...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002PQO04LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: THROTTLE BODY: ON-VEHICLE INSPECTION; 2015 MY Tundra

[08/2014 -        ]

ON-VEHICLE INSPECTION

1. CHECK THROTTLE BODY ASSEMBLY

(a) Check the throttle control motor operating sounds.

(1) Turn the ignition switch to ON.

If friction noise exists, replace the throttle body.

(b) Check the throttle position sensor.

(1) Connect the Techstream to the DLC3.

(2) Turn the ignition switch to ON.

(3) Turn the Techstream main switch ON.

(4) Enter the following menus: Powertrain / Engine and ECT / Data List / All Data / Throttle Sensor

Position.

Standard throttle valve opening percentage:

60% or more

HINT:

When checking the standard throttle valve opening percentage, the shift lever should be in the N position.

If the percentage is less than 60%, replace the throttle body assembly.

1UR-FE ENGINE CONTROL SYSTEM: THROTTLE BODY: ON-VE...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002PQN03QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: THROTTLE BODY: REMOVAL; 2015 MY Tundra [08/2014 -        ]

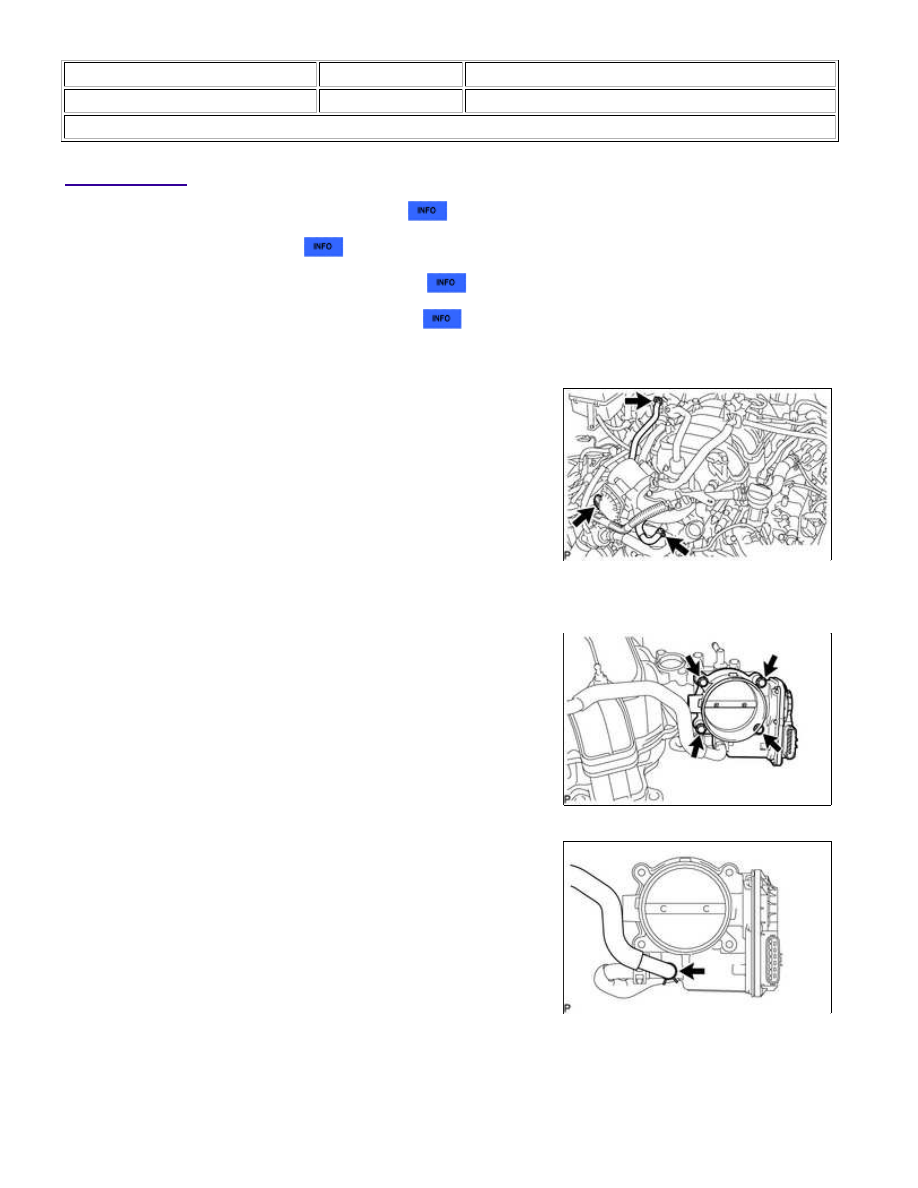

REMOVAL

1. REMOVE NO. 1 ENGINE UNDER COVER

2. DRAIN ENGINE COOLANT

3. REMOVE V-BANK COVER SUB-ASSEMBLY

4. REMOVE AIR CLEANER HOSE ASSEMBLY

5. REMOVE THROTTLE BODY ASSEMBLY

(a) Disconnect the 2 water by-pass hoses.

(b) Disconnect the throttle position sensor and control motor connector.

(c) Remove the 4 bolts, throttle body and gasket.

(d) Remove the No. 12 water by-pass hose from the throttle body.

1UR-FE ENGINE CONTROL SYSTEM: THROTTLE BODY: REMO...
