(c) Enter the following menus: Powertrain / Engine and ECT / Data List / Stop Light Switch and ST1.

(d) Check the Data List indication when the brake pedal is depressed and released.

OK:

TECHSTREAM DISPLAY

CONDITION

SPECIFIED CONDITION

Stop Light Switch

Brake pedal released

OFF

Brake pedal depressed

ON

ST1

Brake pedal released

OFF

Brake pedal depressed

ON

NG

INSPECT STOP LIGHT SWITCH ASSEMBLY

4.

INSPECT BRAKE PEDAL

(a) Inspect and adjust the brake pedal



.

HINT:

NG

REPAIR OR REPLACE BRAKE PEDAL

5.

READ VALUE USING TECHSTREAM (ACCELERATOR PEDAL POSITION SENSOR)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON and turn the Techstream on.

(c) Enter the following menus: Powertrain / Engine and ECT / Data List / Accel Sens. No. 1 Volt % and

Accel Sens. No. 2 Volt %.

(d) Read the value displayed on the Techstream.

OK:

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: Brake Overrid...

OK

OK

TECHSTREAM DISPLAY

CONDITION

SPECIFIED CONDITION

Accel Sens. No. 1 Volt

%

Accelerator Pedal

Released → Depressed →

Released

Values smoothly change following accelerator pedal

operation

Accel Sens. No. 2 Volt

%

HINT:

NG

REPLACE ACCELERATOR PEDAL SENSOR

ASSEMBLY

6.

READ VALUE USING TECHSTREAM (VEHICLE SPEED)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON and turn the Techstream on.

(c) Start the engine.

(d) Enter the following menus: Powertrain / Engine and ECT / Data List / Vehicle Speed.

(e) Read the value displayed on the Techstream.

Standard:

TECHSTREAM

DISPLAY

CONDITION

SPECIFIED CONDITION

Vehicle Speed

Vehicle stopped, engine running

0 km/h (0 mph)

Vehicle running at constant speed between 16.1 to

64.4 km/h (10 to 40 mph)

No large fluctuations when driving at

a constant speed

CAUTION:

When performing the confirmation driving pattern, obey all speed limits and traffic laws.

HINT:

Data can be captured relatively easily by using the snapshot function in the Data List. Confirm the data

after performing the drive test.

NG

GO TO VEHICLE SPEED SENSOR

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: Brake Overrid...

7.

READ VALUE USING TECHSTREAM (FR, FL, RR, RL WHEEL SPEED)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON and turn the Techstream on.

(c) Start the engine.

(d) Enter the following menus: Chassis / ABS/VSC/TRAC / Data List / FR Wheel Speed, FL Wheel Speed,

RR Wheel Speed and RL Wheel Speed.

(e) Read the value displayed on the Techstream.

Standard:

TECHSTREAM

DISPLAY

CONDITION

SPECIFIED CONDITION

FR Wheel Speed

FL Wheel Speed

RR Wheel Speed

RL Wheel Speed

Vehicle stopped, engine running

0 km/h (0 mph)

Vehicle running at constant speed between 16.1 to

64.4 km/h (10 to 40 mph)

No large fluctuations when driving at

a constant speed

CAUTION:

When performing the confirmation driving pattern, obey all speed limits and traffic laws.

HINT:

Data can be captured relatively easily by using the snapshot function in the Data List. Confirm the data

after performing the drive test.

NG

INSPECT FRONT OR REAR SPEED SENSOR

OK

END

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: Brake Overrid...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000000WZ1178X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: MIL Circuit; 2015 MY Tundra [08/2014 -        ]

MIL Circuit

DESCRIPTION

The MIL (Malfunction Indicator Lamp) is used to indicate vehicle malfunction detections by the ECM. When the

ignition switch is turned to ON, power is supplied to the MIL circuit, and the ECM provides the circuit ground

which illuminates the MIL.

The MIL operation can be checked visually: When the ignition switch is first turned to ON, the MIL should be

illuminated and should then turn off when the engine is started. If the MIL remains illuminated or is not

illuminated, conduct the following troubleshooting procedure using the Techstream.

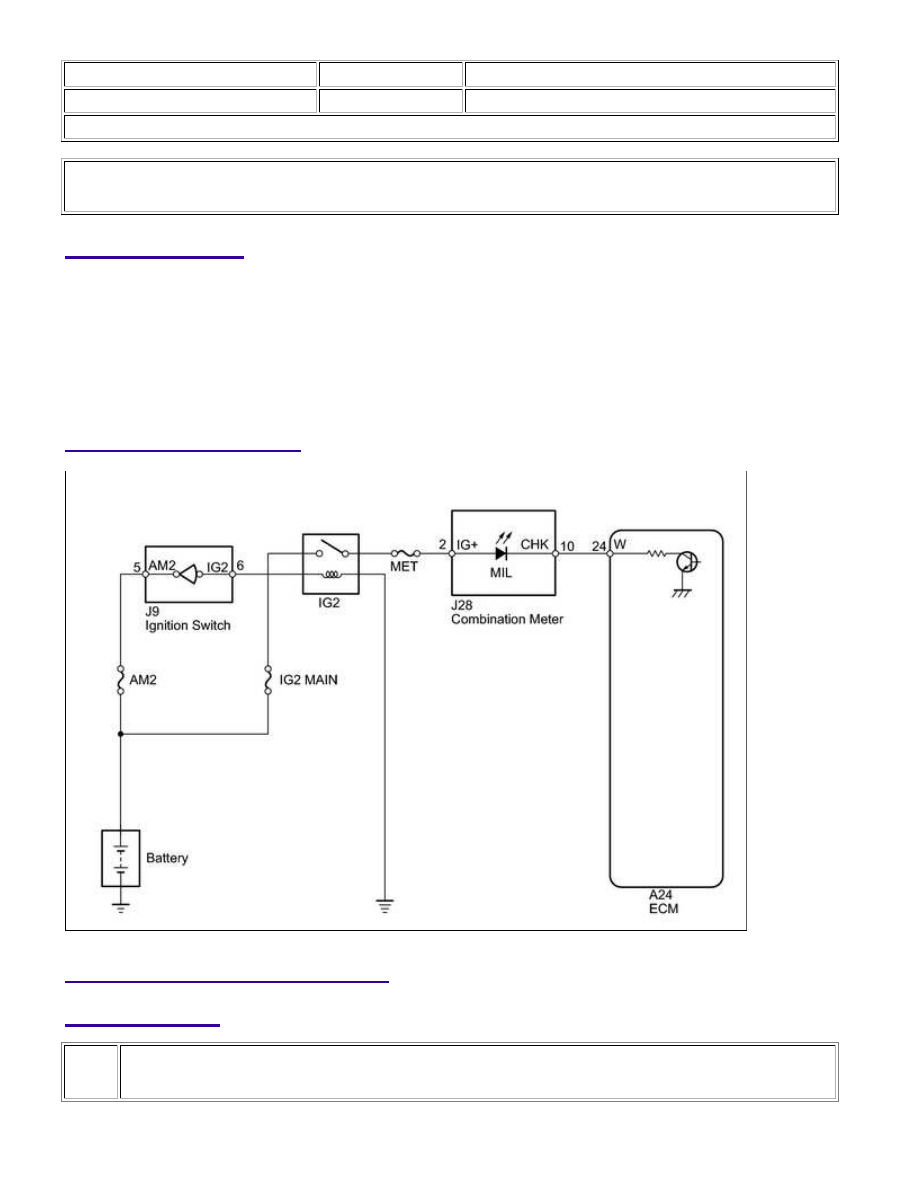

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK THAT MIL IS ILLUMINATED

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: MIL Circuit; ...
