1.

INSPECT CAMSHAFT POSITION SENSOR (SENSOR POWER SOURCE)

(a) Disconnect the camshaft position sensor connector.

(b) Turn the ignition switch to ON.

(c) Measure the voltage according to the value(s) in the table

below.

Standard Voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

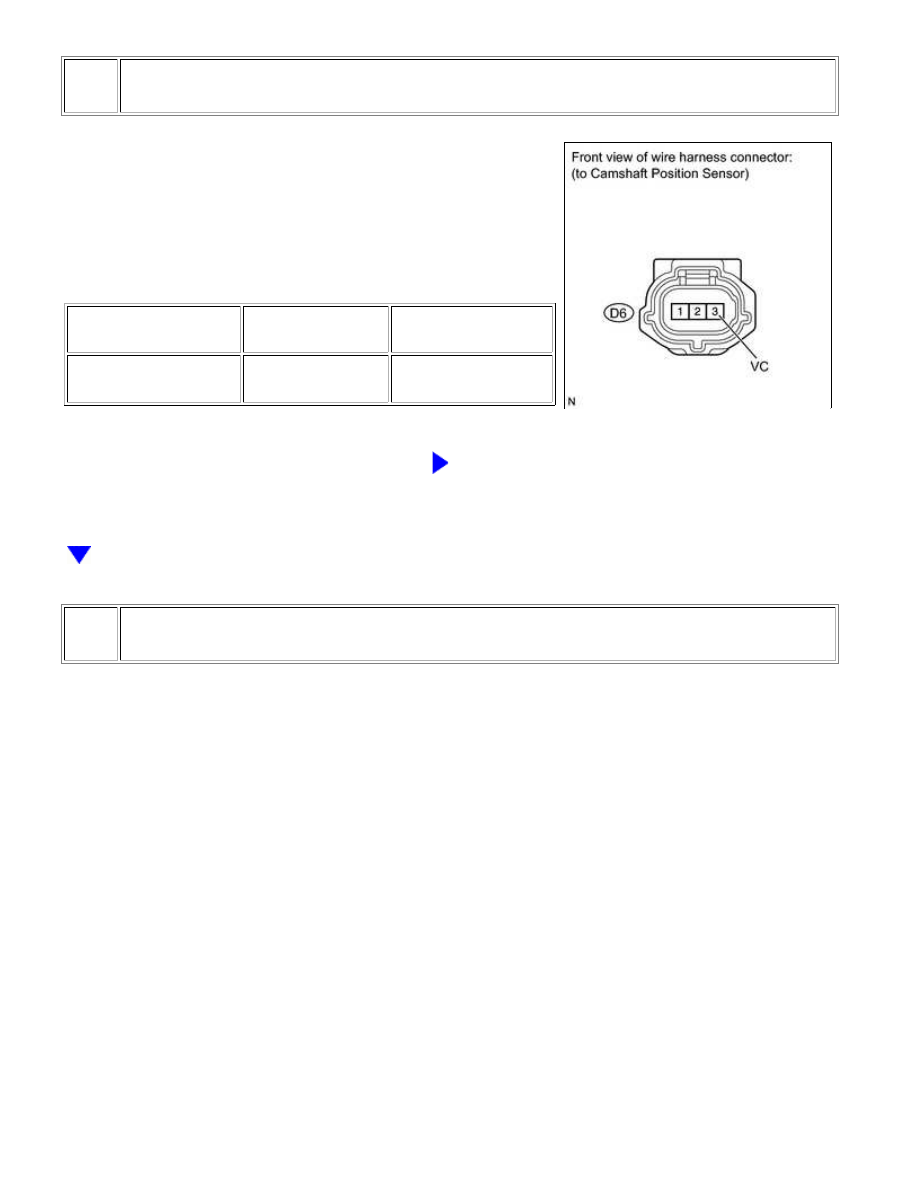

D6-3 (VC) - Body

ground

Ignition switch ON

4.5 to 5.0 V

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

2.

CHECK HARNESS AND CONNECTOR (ECM - CAMSHAFT POSITION SENSOR)

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P1340,P1342,...

OK

(a) Disconnect the camshaft position sensor connector.

(b) Disconnect the ECM connector.

(c) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

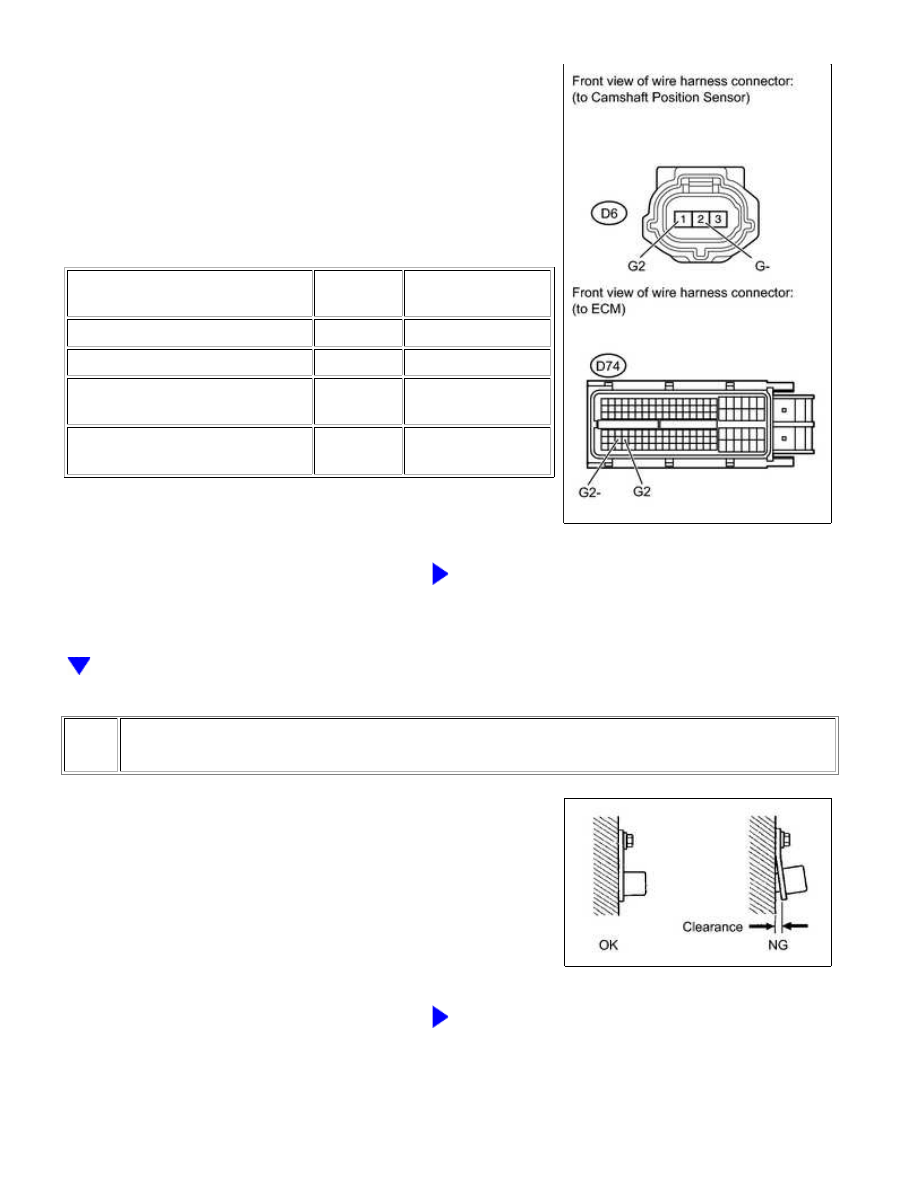

D6-1 (G2) - D74-90 (G2)

Always

Below 1 Ω

D6-2 (G-) - D74-89 (G2-)

Always

Below 1 Ω

D6-1 (G2) or D74-90 (G2) - Body

ground

Always

10 kΩ or higher

D6-2 (G-) or D74-89 (G2-) - Body

ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

3.

CHECK SENSOR INSTALLATION

(a) Check the camshaft position sensor installation.

OK:

The camshaft position sensor is installed properly.

NG

SECURELY REINSTALL SENSOR

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P1340,P1342,...

OK

OK

NEXT

4.

INSPECT CAMSHAFT TIMING PLATE (SENSOR PLATE TOOTH)

Sensor plate teeth do not have any cracks or deformation.

NG

REPLACE CAMSHAFT TIMING PLATE

5.

REPLACE CAMSHAFT POSITION SENSOR

(a) Replace the camshaft position sensor



.

6.

CHECK WHETHER DTC OUTPUT RECURS

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Clear DTCs



.

(e) Drive the vehicle in accordance with the driving pattern described in the Confirmation Driving

Pattern.

(f) Read DTCs.

Result

RESULT

PROCEED TO

No DTC is output

A

P1340, P1342 and/or P1343 is output

B

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P1340,P1342,...

HINT:

If the engine does not start, replace the ECM.

B

REPLACE ECM

A

END
