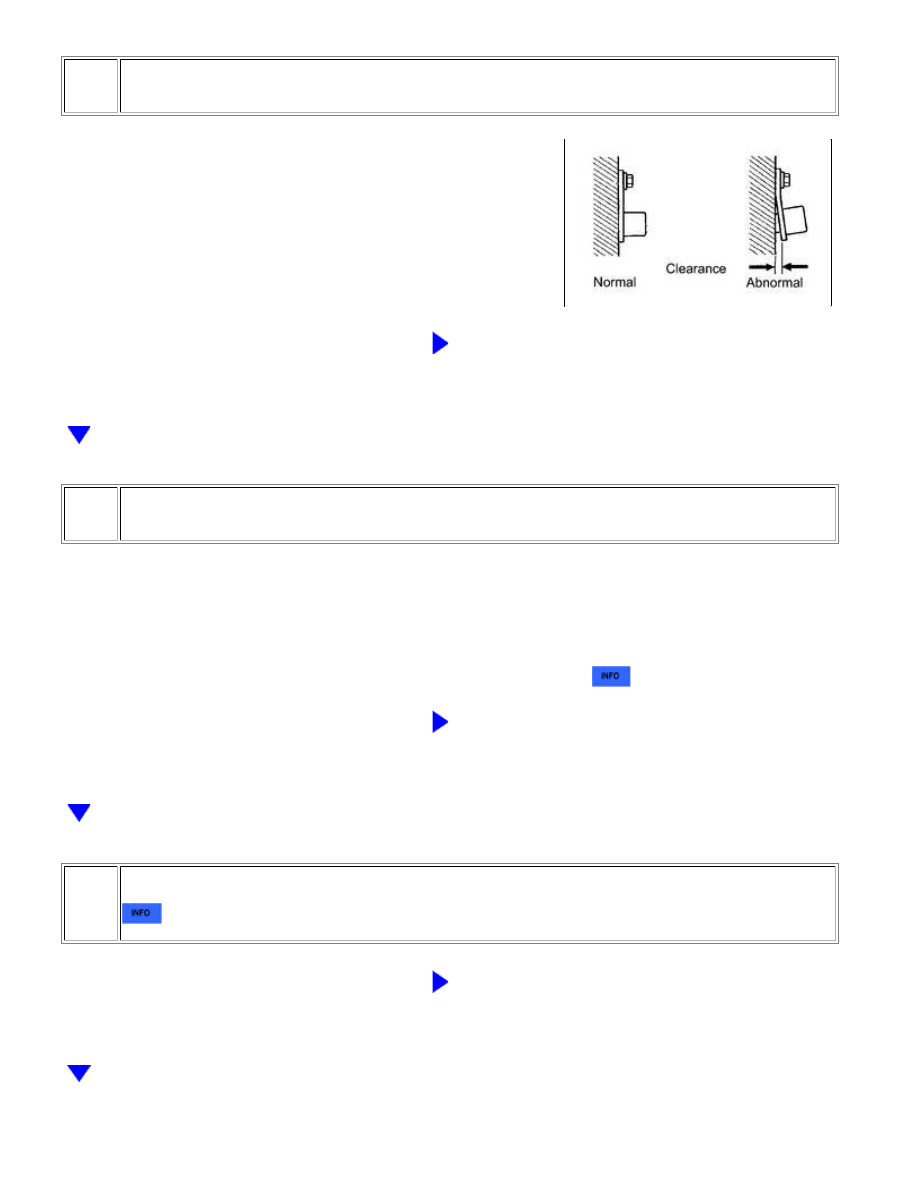

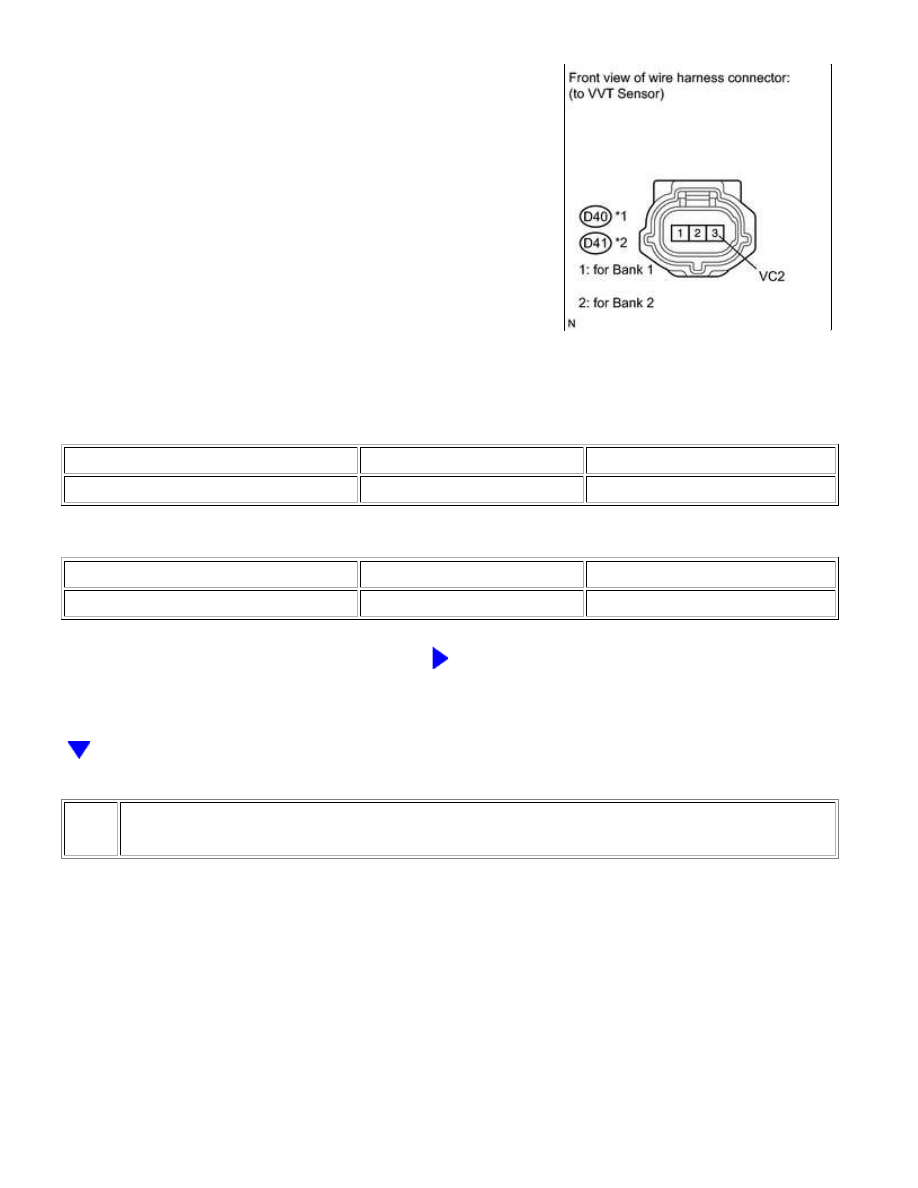

OK (a) Disconnect the VVT sensor (for exhaust side) connector. (b) Measure the voltage according to the value(s) in the table below. Standard Voltage: Bank 1 TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION D40-3 (VC2) - Body ground Ignition switch ON 4.5 to 5.0 V Bank 2 TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION D41-3 (VC2) - Body ground Ignition switch ON 4.5 to 5.0 V NG REPAIR OR REPLACE HARNESS OR CONNECTOR 2. CHECK HARNESS AND CONNECTOR (VVT SENSOR - ECM) 1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0365,P0367,... |
