Toyota Tundra (2015 year). Manual - part 115

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000005KRN00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: NAVIGATION: NAVIGATION SYSTEM: Data Signal Circuit between Navigation Receiver Assembly and

Extension Module; 2015 MY Tundra [08/2014 -        ]

Data Signal Circuit between Navigation Receiver Assembly and Extension Module

DESCRIPTION

The stereo component tuner assembly sends the sound data signal or image data signal from a device to the

navigation receiver assembly via this circuit.

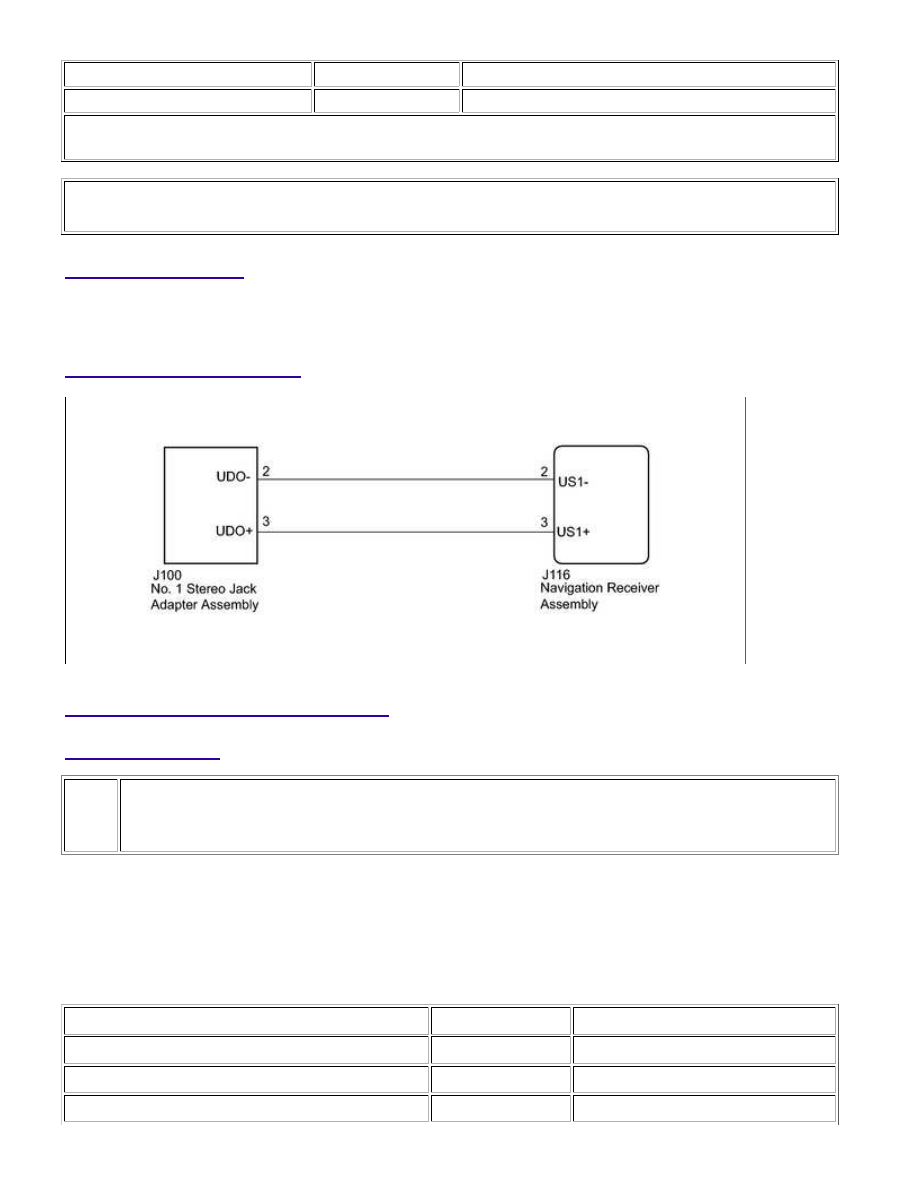

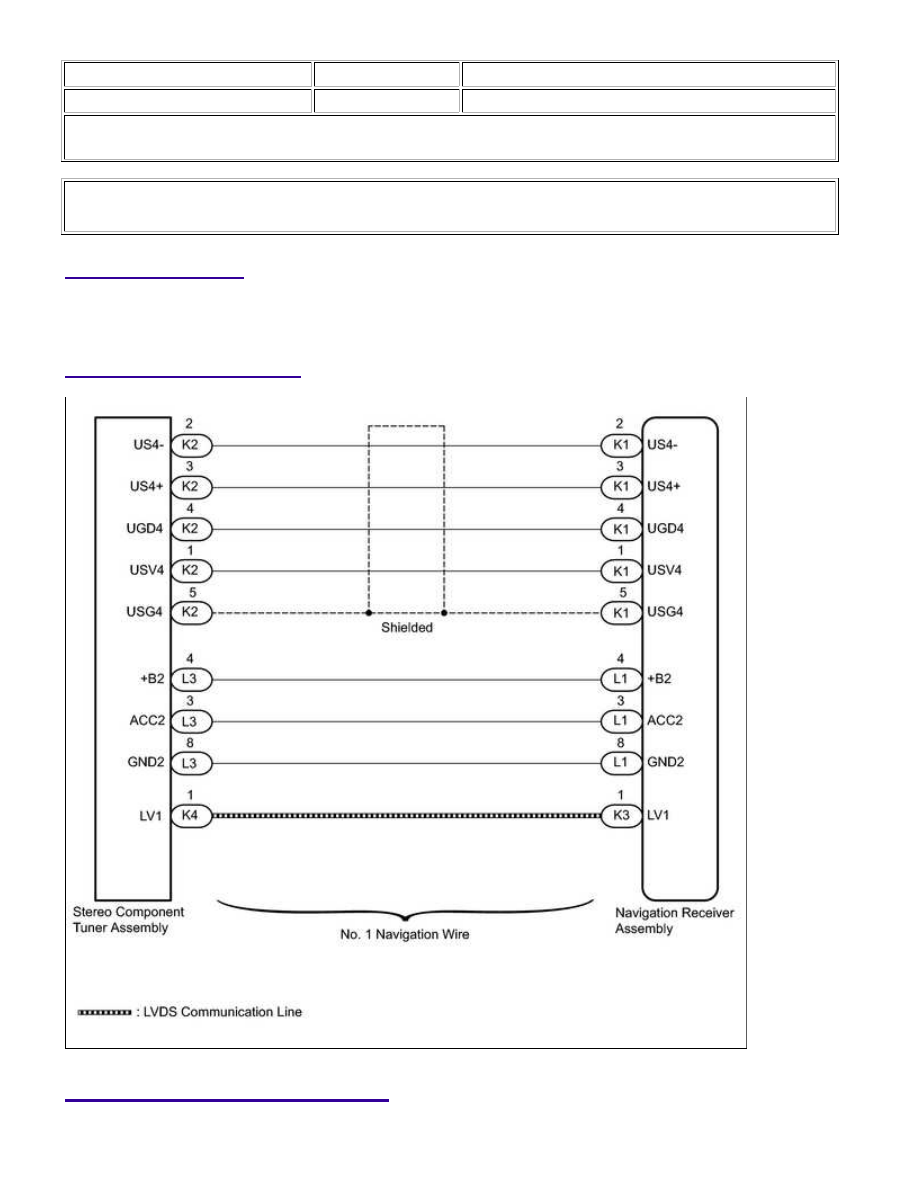

WIRING DIAGRAM

INSPECTION PROCEDURE

NAVIGATION: NAVIGATION SYSTEM: Data Signal Circuit between...

OK

NOTICE:

PROCEDURE

1.

CHECK HARNESS AND CONNECTOR (NAVIGATION RECEIVER ASSEMBLY - STEREO
COMPONENT TUNER ASSEMBLY)

(a) Disconnect the K1 and L1 navigation receiver assembly connectors.

(b) Disconnect the K2 and L3 stereo component tuner assembly connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

K1-1 (USV4) - K2-1 (USV4)

Always

Below 1 Ω

K1-2 (US4-) - K2-2 (US4-)

Always

Below 1 Ω

K1-3 (US4+) - K2-3 (US4+)

Always

Below 1 Ω

K1-4 (UGD4) - K2-4 (UGD4)

Always

Below 1 Ω

K1-5 (USG4) - K2-5 (USG4)

Always

Below 1 Ω

L1-4 (+B2) - L3-4 (+B2)

Always

Below 1 Ω

L1-3 (ACC2) - L3-3 (ACC2)

Always

Below 1 Ω

L1-8 (GND2) - L3-8 (GND2)

Always

Below 1 Ω

K1-1 (USV4) - Body ground

Always

10 kΩ or higher

K1-2 (US4-) - Body ground

Always

10 kΩ or higher

K1-3 (US4+) - Body ground

Always

10 kΩ or higher

K1-4 (UGD4) - Body ground

Always

10 kΩ or higher

K1-5 (USG4) - Body ground

Always

10 kΩ or higher

L1-4 (+B2) - Body ground

Always

10 kΩ or higher

L1-3 (ACC2) - Body ground

Always

10 kΩ or higher

L1-8 (GND2) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

2.

CHECK NO. 1 NAVIGATION WIRE

NAVIGATION: NAVIGATION SYSTEM: Data Signal Circuit between...

(a) Replace the No. 1 navigation wire with a known good one.

for Column Shift Type:

for Floor Shift Type:

(b) Check that the malfunction disappears.

OK:

Malfunction disappears.

NG

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE

OK

END (NO. 1 NAVIGATION WIRE IS DEFECTIVE)

NAVIGATION: NAVIGATION SYSTEM: Data Signal Circuit between...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM0000020QE0LQX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: NAVIGATION: NAVIGATION SYSTEM: Data Signal Circuit between Navigation Receiver Assembly and

Stereo Jack Adapter; 2015 MY Tundra [08/2014 -        ]

Data Signal Circuit between Navigation Receiver Assembly and Stereo Jack Adapter

DESCRIPTION

The No. 1 stereo jack adapter assembly sends the sound data signal or image data signal from a USB device to

the navigation receiver assembly via this circuit.

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK HARNESS AND CONNECTOR (NAVIGATION RECEIVER ASSEMBLY - NO. 1
STEREO JACK ADAPTER ASSEMBLY)

(a) Disconnect the J116 navigation receiver assembly connector.

(b) Disconnect the J100 No. 1 stereo jack adapter assembly connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J116-2 (US1-) - J100-2 (UDO-)

Always

Below 1 Ω

J116-3 (US1+) - J100-3 (UDO+)

Always

Below 1 Ω

J116-2 (US1-) - Body ground

Always

10 kΩ or higher
