TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J116-3 (US1+) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE

NAVIGATION: NAVIGATION SYSTEM: Data Signal Circuit between...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM0000020QH07EX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: NAVIGATION: NAVIGATION SYSTEM: Mute Signal Circuit between Navigation Receiver Assembly and

Stereo Component Amplifier; 2015 MY Tundra [08/2014 -        ]

Mute Signal Circuit between Navigation Receiver Assembly and Stereo Component Amplifier

DESCRIPTION

If there is an open in the circuit, noise can be heard from the speakers when changing the sound source.

If there is a short in the circuit, even though the stereo component amplifier assembly is functioning normally, no

sound or only an extremely faint sound can be heard.

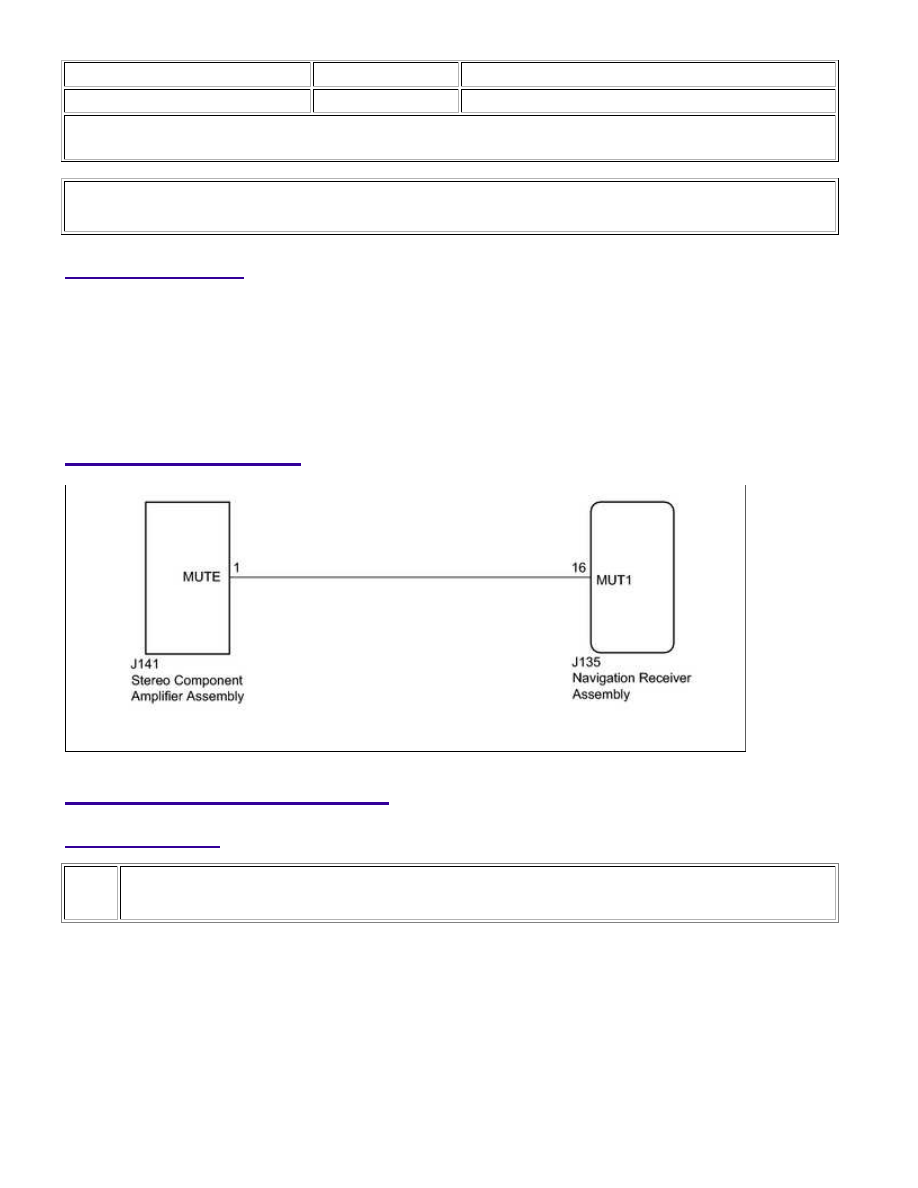

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

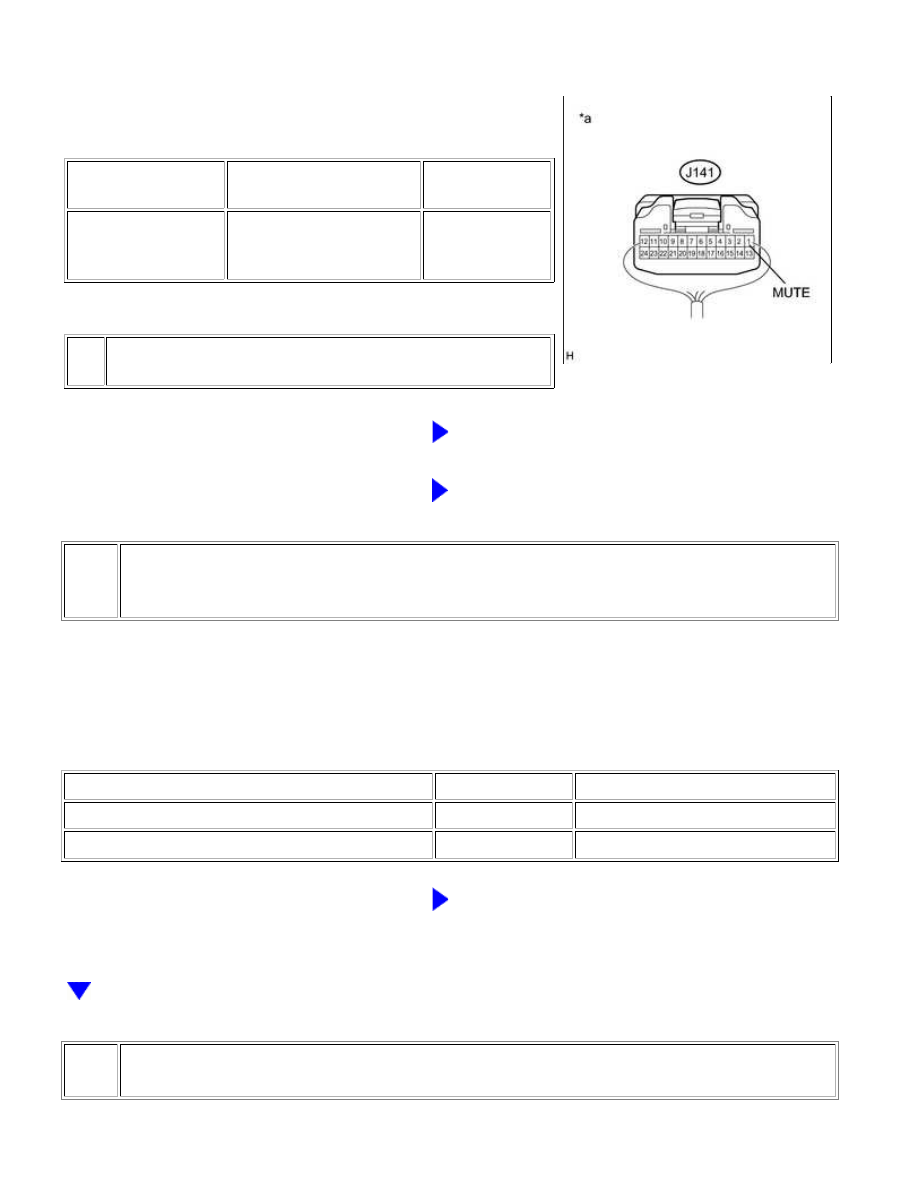

CHECK STEREO COMPONENT AMPLIFIER ASSEMBLY

NAVIGATION: NAVIGATION SYSTEM: Mute Signal Circuit between...

OK

(a) Measure the voltage according to the value(s) in the table

below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

J141-1 (MUTE) -

Body ground

Ignition switch ACC, audio

system playing

→ Changing modes

Above 3.5 V

→ Below 1 V

Text in Illustration

*a

Component with harness connected

(Stereo Component Amplifier Assembly)

NG

GO TO STEP 2

OK

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE

2.

CHECK HARNESS AND CONNECTOR (NAVIGATION RECEIVER ASSEMBLY - STEREO
COMPONENT AMPLIFIER ASSEMBLY)

(a) Disconnect the J135 navigation receiver assembly connector.

(b) Disconnect the J141 stereo component amplifier assembly connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J135-16 (MUT1) - J141-1 (MUTE)

Always

Below 1 Ω

J135-16 (MUT1) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

3.

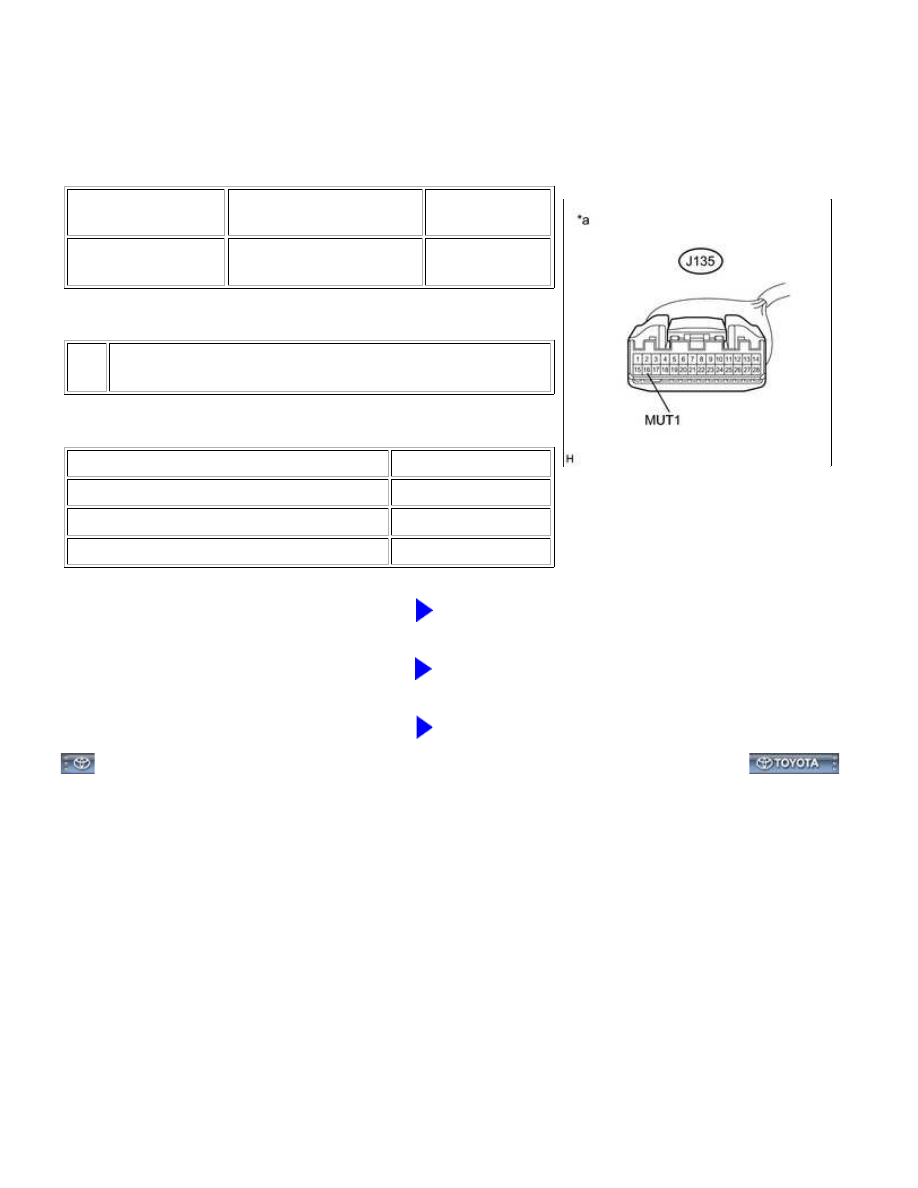

CHECK STEREO COMPONENT AMPLIFIER ASSEMBLY (OUTPUT SIGNAL)

NAVIGATION: NAVIGATION SYSTEM: Mute Signal Circuit between...

(a) Disconnect the navigation receiver assembly connector.

(b) Measure the voltage according to the value(s) in the table

below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

J135-16 (MUT1) -

Body ground

Ignition switch ACC, audio

system is playing

Above 3.5 V

Text in Illustration

*a

Result

RESULT

PROCEED TO

OK (for Column Shift Type)

A

OK (for Floor Shift Type)

B

NG

C

B

REPLACE NAVIGATION RECEIVER ASSEMBLY

C

REPLACE STEREO COMPONENT AMPLIFIER

ASSEMBLY

A

REPLACE NAVIGATION RECEIVER ASSEMBLY
