OK

15.

CHECK FRONT NO. 4 SPEAKER ASSEMBLY

(a) Replace the front No. 4 speaker assembly with a known good one



.

(b) Check that the malfunction disappears.

OK:

Malfunction disappears.

NG

GO TO STEP 16

OK

END (FRONT NO. 4 SPEAKER ASSEMBLY IS

DEFECTIVE)

16.

CHECK FRONT NO. 3 SPEAKER ASSEMBLY

(a) Replace the front No. 3 speaker assembly with a known good one



.

(b) Check that the malfunction disappears.

NOTICE:

Connect all the connectors to the front No. 3 speaker assemblies that were disconnected.
Connect all the connectors to the front No. 3 speaker assemblies that were disconnected.
Perform the above inspection on both LH and RH sides.

OK:

Malfunction disappears.

NG

GO TO STEP 17

OK

END (FRONT NO. 3 SPEAKER ASSEMBLY IS

DEFECTIVE)

17.

CHECK NO. 1 BOX SPEAKER ASSEMBLY

(a) Remove the No. 1 box speaker assembly



.

(b) Inspect the No. 1 box speaker assembly



.

NG

REPLACE NO. 1 BOX SPEAKER ASSEMBLY

18.

CHECK REAR NO. 1 SPEAKER ASSEMBLY

NAVIGATION: NAVIGATION SYSTEM: Speaker Circuit; 2015 MY T...

OK

(a) Remove the rear No. 1 speaker assembly



.

(b) Inspect the rear No. 1 speaker assembly



.

NG

REPLACE REAR NO. 1 SPEAKER ASSEMBLY

19.

CHECK REAR NO. 2 SPEAKER ASSEMBLY

(a) Replace the rear No. 2 speaker assembly with a known good one



.

(b) Check that the malfunction disappears.

NOTICE:

Connect all the connectors to the rear No. 2 speaker assemblies that were disconnected.
Connect all the connectors to the rear No. 2 speaker assemblies that were disconnected.
Perform the above inspection on both LH and RH sides.

OK:

Malfunction disappears.

NG

GO TO STEP 20

OK

END (REAR NO. 2 SPEAKER ASSEMBLY IS

DEFECTIVE)

20.

CHECK STEREO COMPONENT AMPLIFIER ASSEMBLY

(a) Replace the stereo component amplifier assembly with a known good one



.

(b) Check that the malfunction disappears.

OK:

Malfunction disappears.

Result

RESULT

PROCEED TO

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

B

REPLACE NAVIGATION RECEIVER ASSEMBLY

C

REPLACE NAVIGATION RECEIVER ASSEMBLY

NAVIGATION: NAVIGATION SYSTEM: Speaker Circuit; 2015 MY T...

A

END (STEREO COMPONENT AMPLIFIER ASSEMBLY IS

DEFECTIVE)

NAVIGATION: NAVIGATION SYSTEM: Speaker Circuit; 2015 MY T...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM0000020QD07CX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: NAVIGATION: NAVIGATION SYSTEM: Sound Signal Circuit between Navigation Receiver Assembly and

Stereo Component Amplifier; 2015 MY Tundra [08/2014 -        ]

Sound Signal Circuit between Navigation Receiver Assembly and Stereo Component Amplifier

DESCRIPTION

The navigation receiver assembly sends a sound signal to the stereo component amplifier assembly via this

circuit.

The sound signal that has been sent is amplified by the stereo component amplifier assembly, and then is sent to

the speakers.

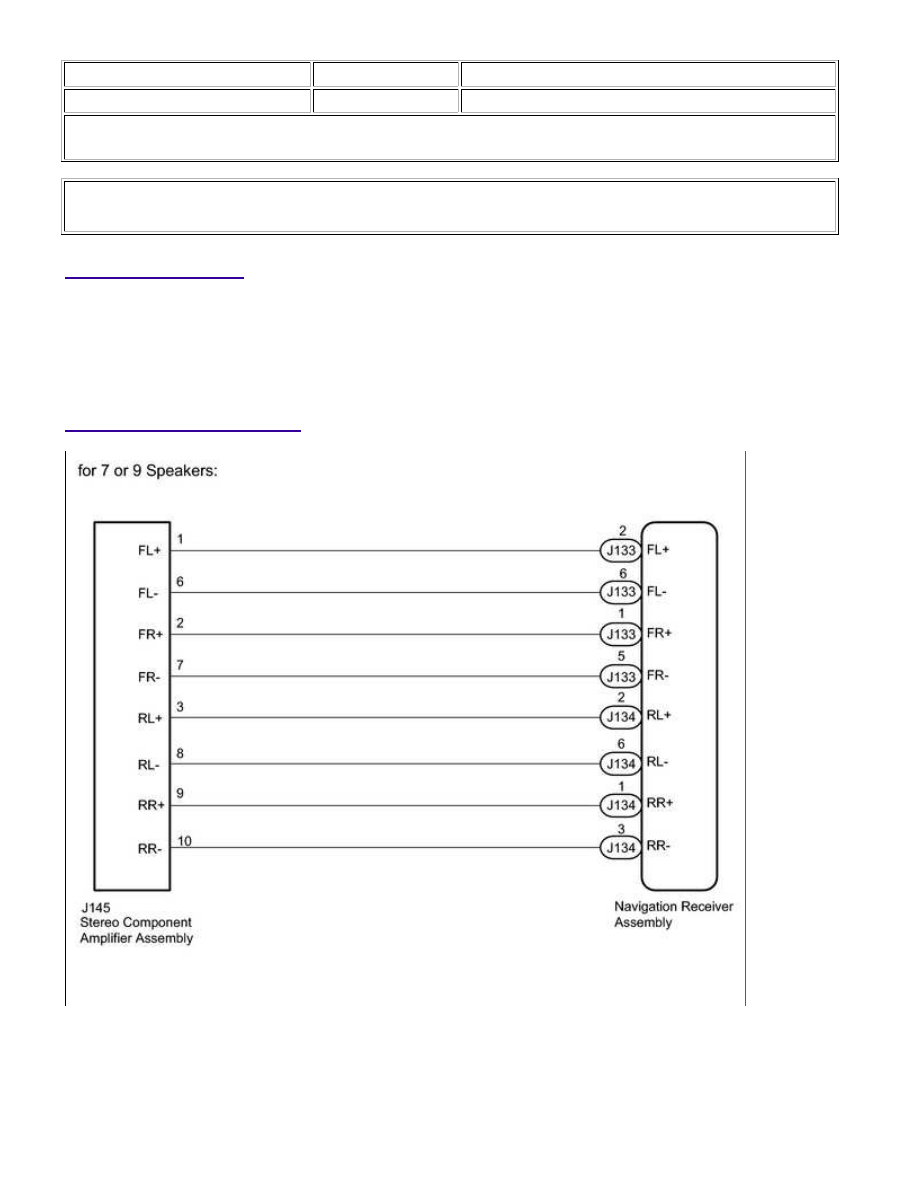

WIRING DIAGRAM

NAVIGATION: NAVIGATION SYSTEM: Sound Signal Circuit betwee...
