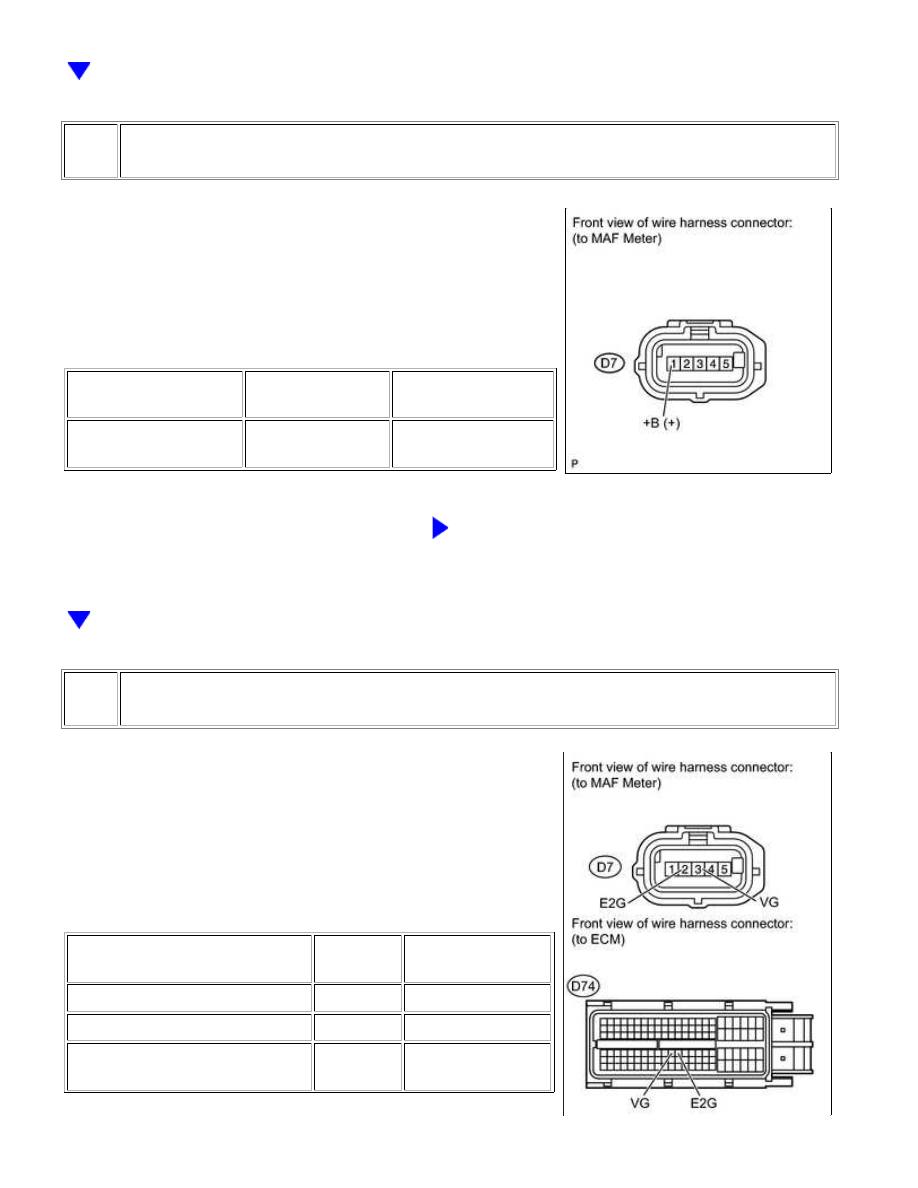

INSPECT MASS AIR FLOW METER (POWER SOURCE VOLTAGE)

(a) Disconnect the mass air flow meter connector.

(b) Turn the ignition switch to ON.

(c) Measure the voltage according to the value(s) in the table

below.

Standard Voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

D7-1 (+B) - Body

ground

Ignition switch ON

11 to 14 V

NG

GO TO STEP 7

3.

CHECK HARNESS AND CONNECTOR (MASS AIR FLOW METER - ECM)

(a) Disconnect the mass air flow meter connector.

(b) Disconnect the ECM connector.

(c) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

D7-3 (VG) - D74-74 (VG)

Always

Below 1 Ω

D7-2 (E2G) - D74-75 (E2G)

Always

Below 1 Ω

D7-3 (VG) or D74-74 (VG) - Body

ground

Always

10 kΩ or higher

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0102,P0103;...

OK

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

4.

INSPECT MASS AIR FLOW METER

(a) Inspect the mass air flow meter, referring to the On-vehicle inspection for mass air flow meter

.

(b) Inspect the mass air flow meter, referring to the inspection for mass air flow meter



.

(2) Turn the ignition switch to ON.

(3) Turn the Techstream on.

(4) Enter the following menus: Powertrain / Engine and ECT / Data List / MAF.

(5) Start the engine.

(6) Check that the MAF value changes when the engine is raced.

OK:

The reading changes.

HINT:

Perform "Inspection After Repair" after replacing the mass air flow meter



.

NG

REPLACE MASS AIR FLOW METER

OK

REPLACE ECM

5.

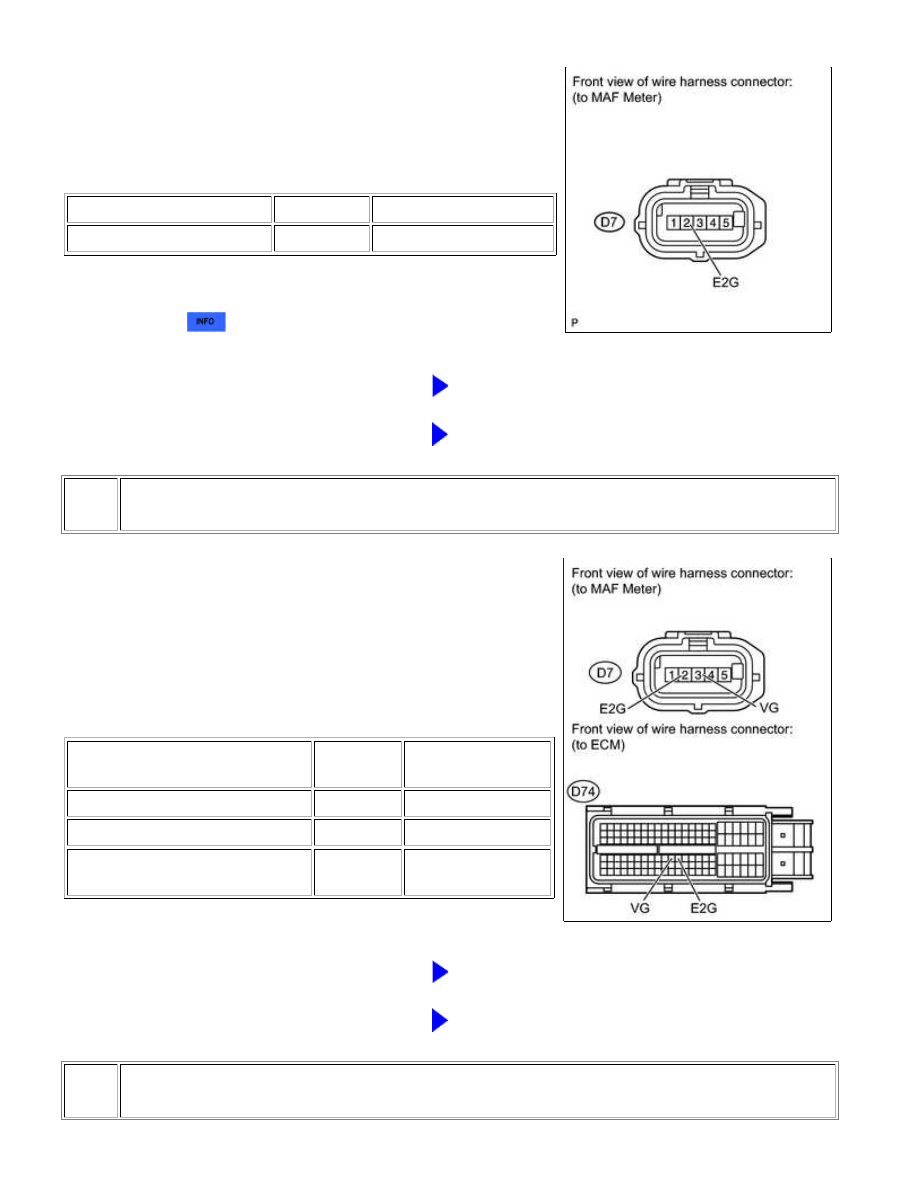

CHECK HARNESS AND CONNECTOR (SENSOR GROUND)

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0102,P0103;...

(a) Disconnect the mass air flow meter connector.

(b) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D7-2 (E2G) - Body ground

Always

Below 1 Ω

HINT:

Perform "Inspection After Repair" after replacing the mass air

flow meter



.

NG

GO TO STEP 6

OK

REPLACE MASS AIR FLOW METER

6.

CHECK HARNESS AND CONNECTOR (MASS AIR FLOW METER - ECM)

(a) Disconnect the mass air flow meter connector.

(b) Disconnect the ECM connector.

(c) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

D7-3 (VG) - D74-74 (VG)

Always

Below 1 Ω

D7-2 (E2G) - D74-75 (E2G)

Always

Below 1 Ω

D7-3 (VG) or D74-74 (VG) - Body

ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE ECM

7.

CHECK HARNESS AND CONNECTOR (MASS AIR FLOW METER - INTEGRATION RELAY)

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0102,P0103;...

(a) Disconnect the mass air flow meter connector.

(b) Remove the integration relay from the engine room relay block.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D7-1 (+B) - 1B-4

Always

Below 1 Ω

D7-1 (+B) or 1B-4 - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

CHECK ECM POWER SOURCE CIRCUIT
