Toyota Tundra (2015 year). Manual - part 1053

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000031WT025X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: ACCELERATOR PEDAL: INSTALLATION; 2015 MY Tundra [08/2014 -

       ]

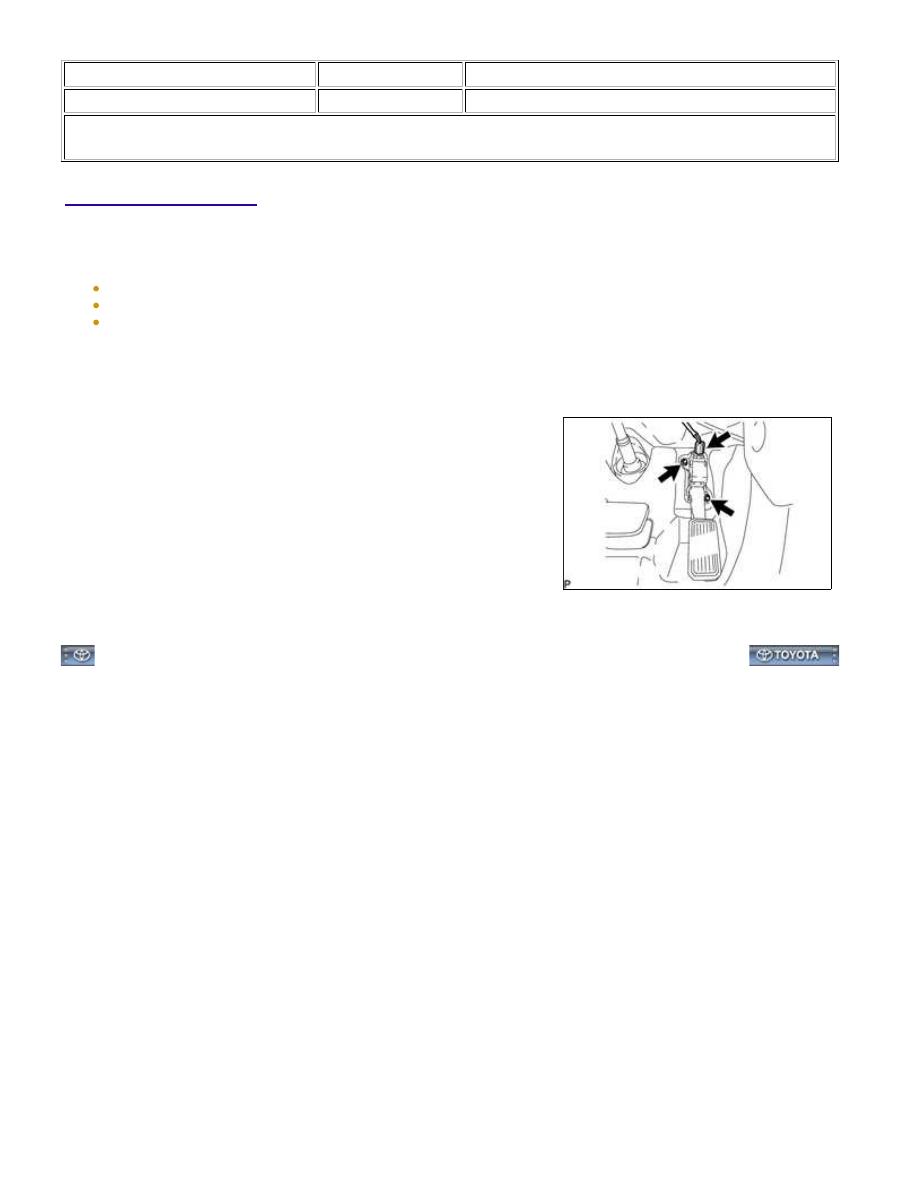

INSTALLATION

1. INSTALL ACCELERATOR PEDAL ROD ASSEMBLY

NOTICE:

Avoid physical shocks to the accelerator pedal rod assembly.
Do not disassemble the accelerator pedal rod assembly.
This accelerator pedal does not require lubrication.

Do not apply oil or other lubrication to the accelerator pedal rod assembly.

If applied, the accelerator pedal rod assembly must be replaced.

(a) Install the accelerator pedal rod with the 2 nuts.

Torque:

5.5 N·m {56 kgf·cm, 49in·lbf}

(b) Connect the accelerator pedal position sensor connector.

1UR-FE ENGINE CONTROL SYSTEM: ACCELERATOR PEDAL: I...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000031YG025X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: AIR FUEL RATIO SENSOR: COMPONENTS; 2015 MY Tundra [08/2014

-        ]

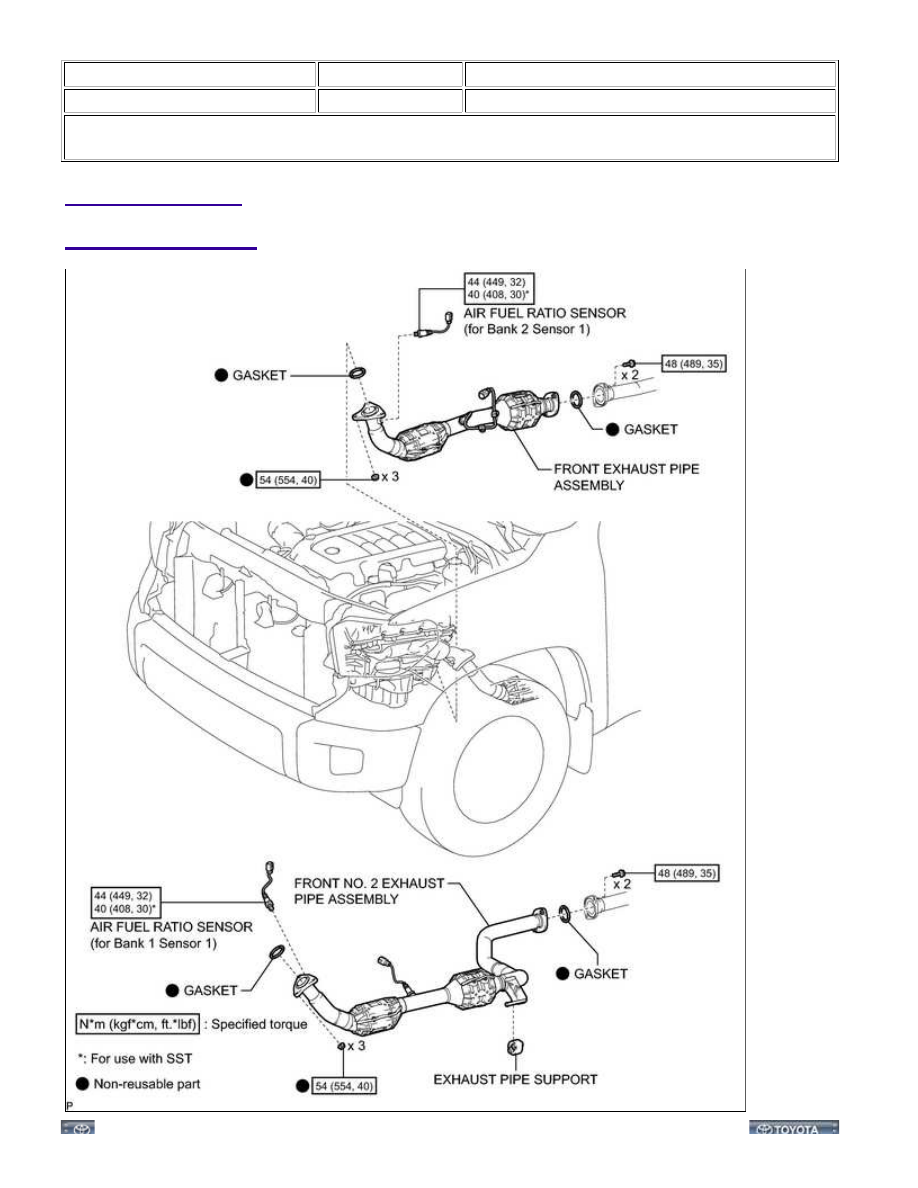

COMPONENTS

ILLUSTRATION

1UR-FE ENGINE CONTROL SYSTEM: AIR FUEL RATIO SENSOR...

1UR-FE ENGINE CONTROL SYSTEM: AIR FUEL RATIO SENSOR...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000000Q6704JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: AIR FUEL RATIO SENSOR: ON-VEHICLE INSPECTION; 2015 MY

Tundra [08/2014 -        ]

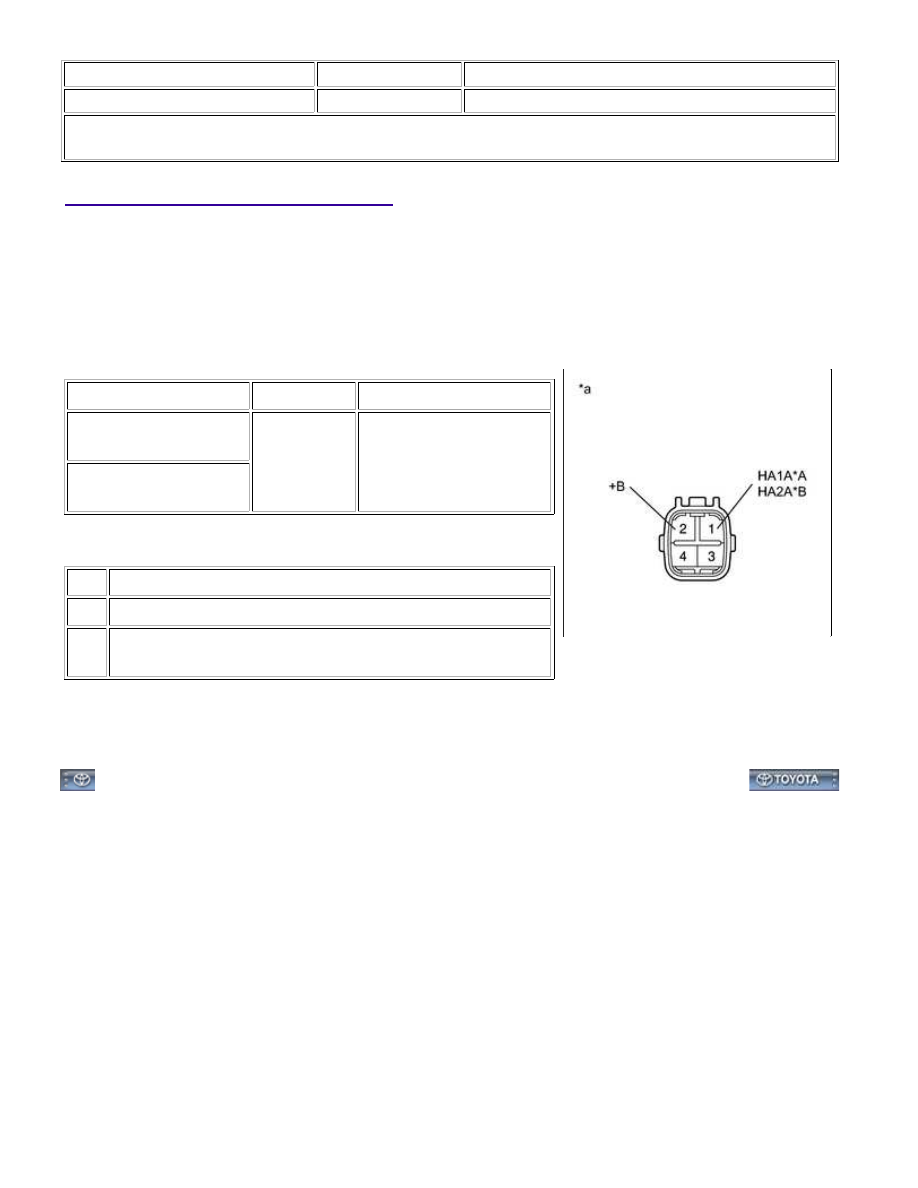

ON-VEHICLE INSPECTION

1. INSPECT AIR FUEL RATIO SENSOR

(a) Disconnect the 2 air fuel ratio sensor connectors.

(b) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 (HA1A) - 2 (+B)

(for Bank 1)

20°C (68°F)

1.6 to 3.2 Ω

1 (HA2A) - 2 (+B)

(for Bank 2)

Text in Illustration

*A

for Bank 1

*B

for Bank 2

*a

Component without harness connected

(Air Fuel Ratio Sensor)

If the result is not as specified, replace the air fuel ratio sensor.

(c) Connect the 2 air fuel ratio sensor connectors.

1UR-FE ENGINE CONTROL SYSTEM: AIR FUEL RATIO SENSOR...
