6.6 A

Doc ID: RM0000031YH026X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: AIR FUEL RATIO SENSOR: REMOVAL; 2015 MY Tundra [08/2014 -

       ]

REMOVAL

CAUTION:

Wear protective gloves when removing the exhaust pipe assembly.
The exhaust pipe assembly is extremely hot immediately after the engine has stopped.
Confirm that the exhaust pipe assembly has cooled down before removing it.

1. REMOVE FRONT EXHAUST PIPE ASSEMBLY

2. REMOVE AIR FUEL RATIO SENSOR (for Bank 2 Sensor 1)

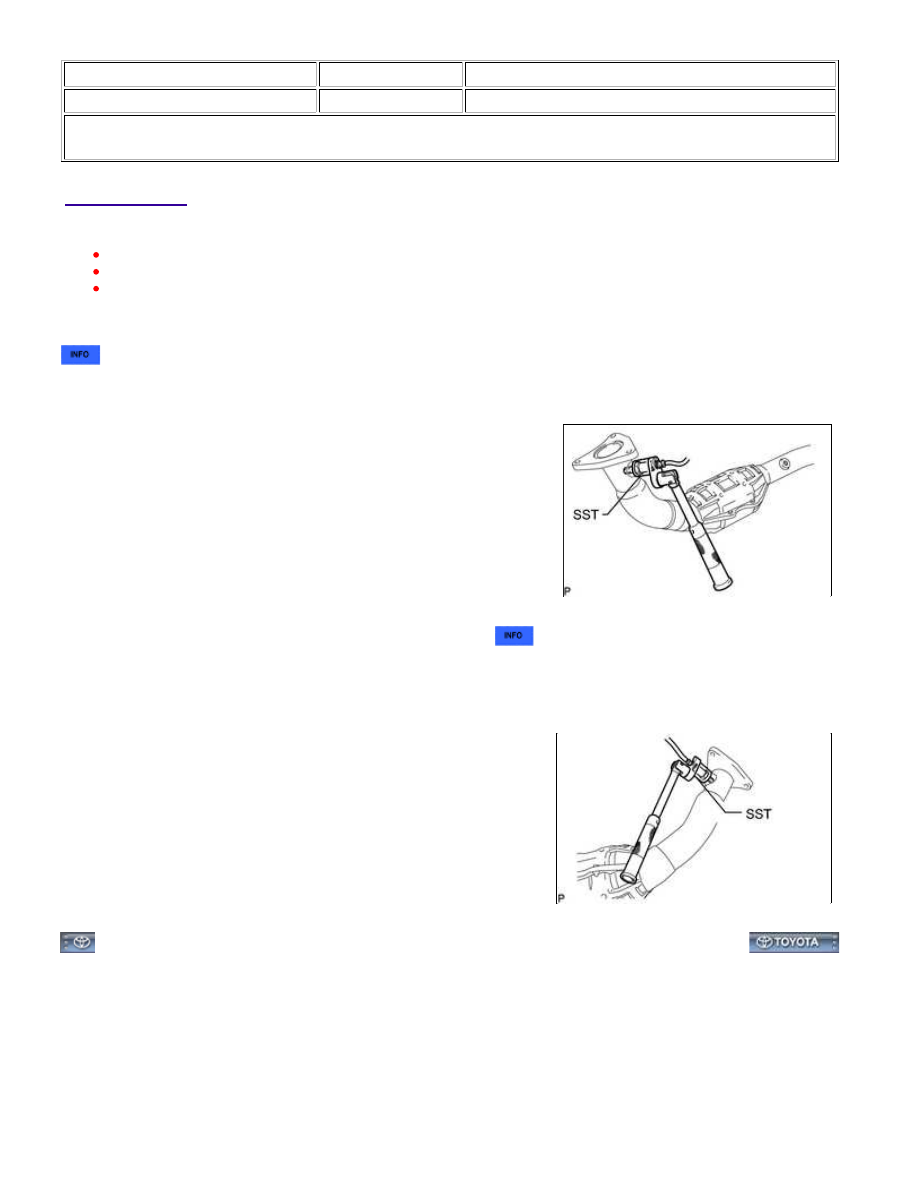

(a) Using SST, remove the air fuel ratio sensor.

SST: 09224-00010

3. REMOVE FRONT NO. 2 EXHAUST PIPE ASSEMBLY

4. REMOVE AIR FUEL RATIO SENSOR (for Bank 1 Sensor 1)

(a) Disconnect the air fuel ratio sensor connector.

(b) Using SST, remove the air fuel ratio sensor.

SST: 09224-00010

1UR-FE ENGINE CONTROL SYSTEM: AIR FUEL RATIO SENSOR...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000031YF029X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: AIR FUEL RATIO SENSOR: INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

INSTALLATION

HINT:

Perform "Inspection After Repairs" after replacing the air fuel ratio sensor



.

1. INSTALL AIR FUEL RATIO SENSOR (for Bank 1 Sensor 1)

HINT:

Perform "Inspection After Repairs" after replacing the air fuel ratio sensor



.

(a) Install the air fuel ratio sensor to the front No. 2 exhaust pipe

assembly by hand.

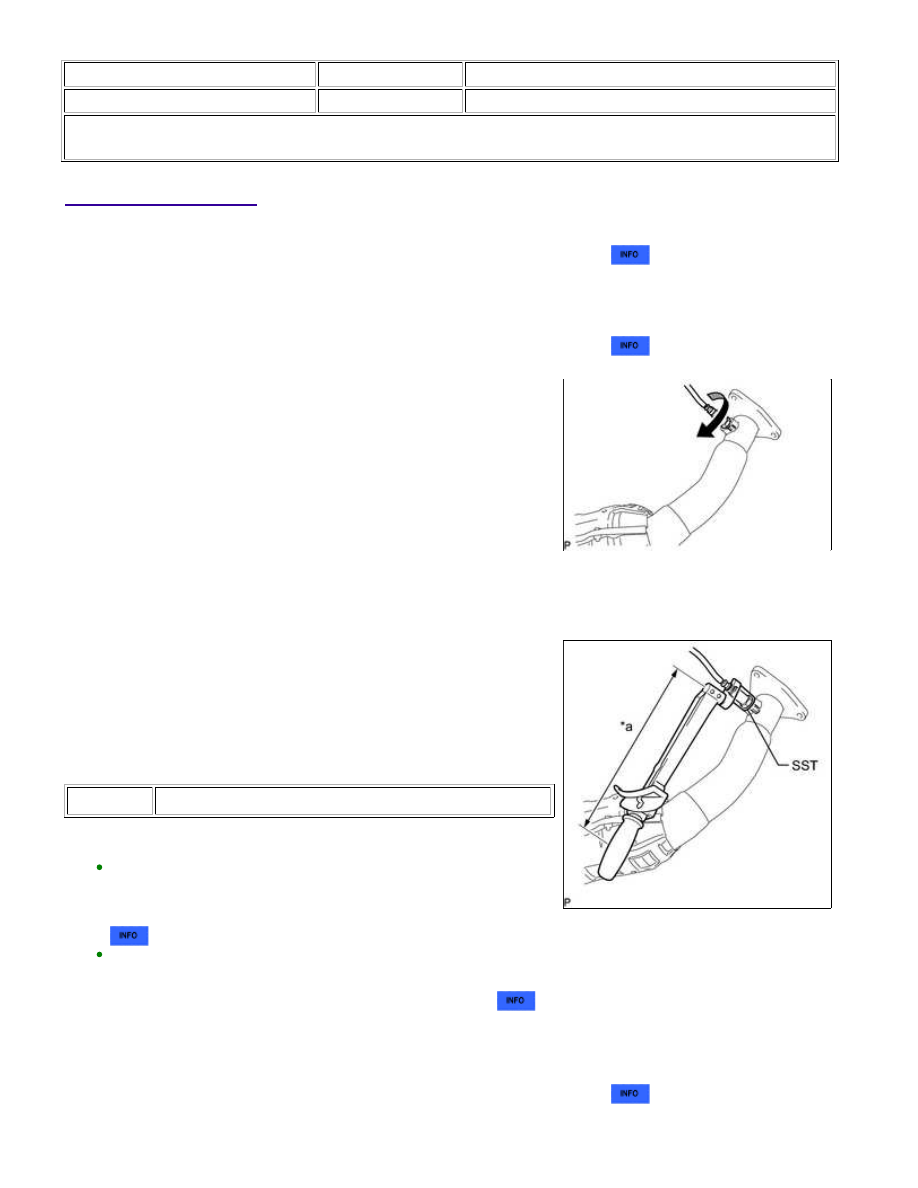

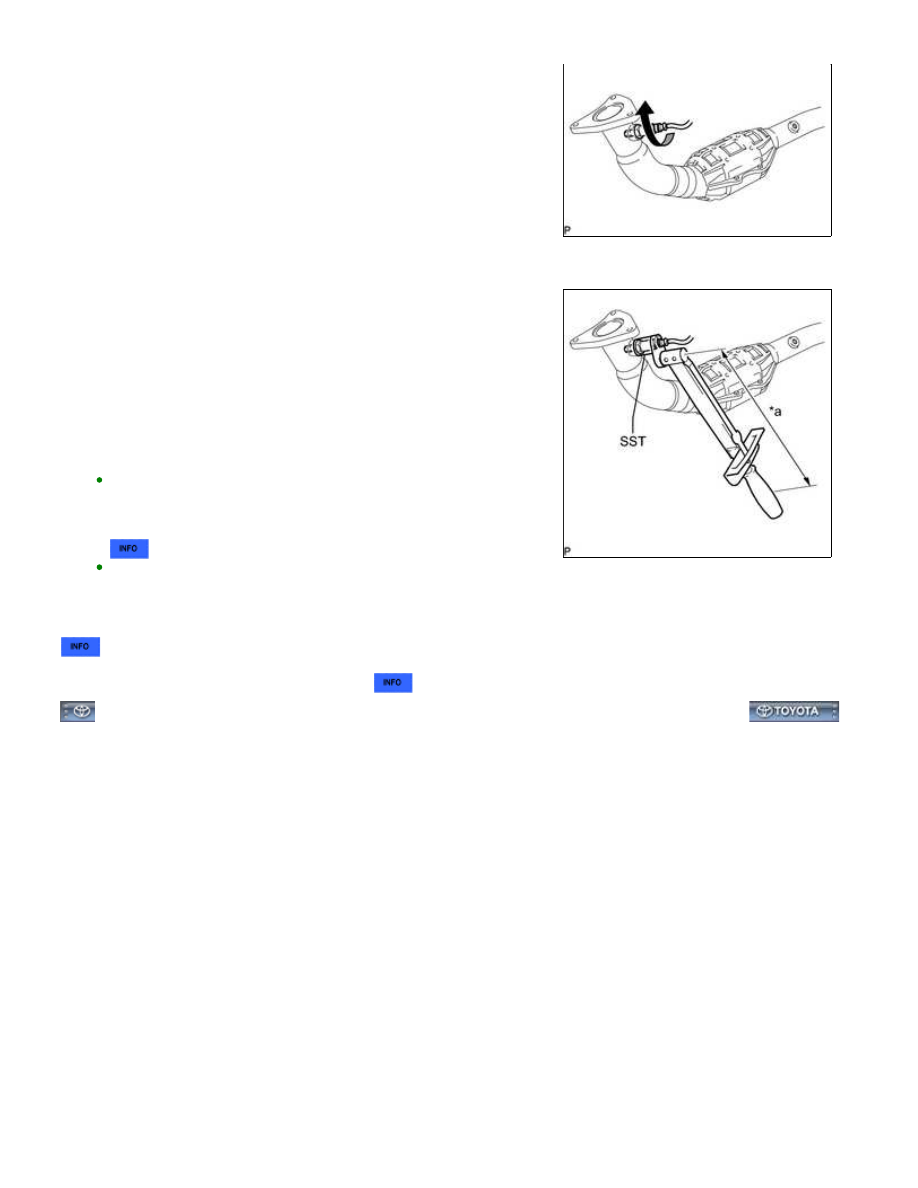

(b) Using SST, tighten the air fuel ratio sensor.

SST: 09224-00010

Torque:

without SST -

44 N·m {449 kgf·cm, 32ft·lbf}

with SST -

40 N·m {408 kgf·cm, 30ft·lbf}

Text in Illustration

*a

Fulcrum length

HINT:

.

Make sure SST and the wrench are connected in a straight line.

2. INSTALL FRONT NO. 2 EXHAUST PIPE ASSEMBLY

3. INSTALL AIR FUEL RATIO SENSOR (for Bank 2 Sensor 1)

HINT:

Perform "Inspection After Repairs" after replacing the air fuel ratio sensor



.

1UR-FE ENGINE CONTROL SYSTEM: AIR FUEL RATIO SENSOR:...

(a) Install the air fuel ratio sensor to the front exhaust pipe

assembly by hand.

(b) Using SST, tighten the air fuel ratio sensor.

SST: 09224-00010

Torque:

without SST -

44 N·m {449 kgf·cm, 32ft·lbf}

with SST -

40 N·m {408 kgf·cm, 30ft·lbf}

HINT:

.

Make sure SST and the wrench are connected in a straight line.

4. INSTALL FRONT EXHAUST PIPE ASSEMBLY

5. INSPECT FOR EXHAUST GAS LEAK

1UR-FE ENGINE CONTROL SYSTEM: AIR FUEL RATIO SENSOR:...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM00000320G027X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: CAMSHAFT OIL CONTROL VALVE: COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

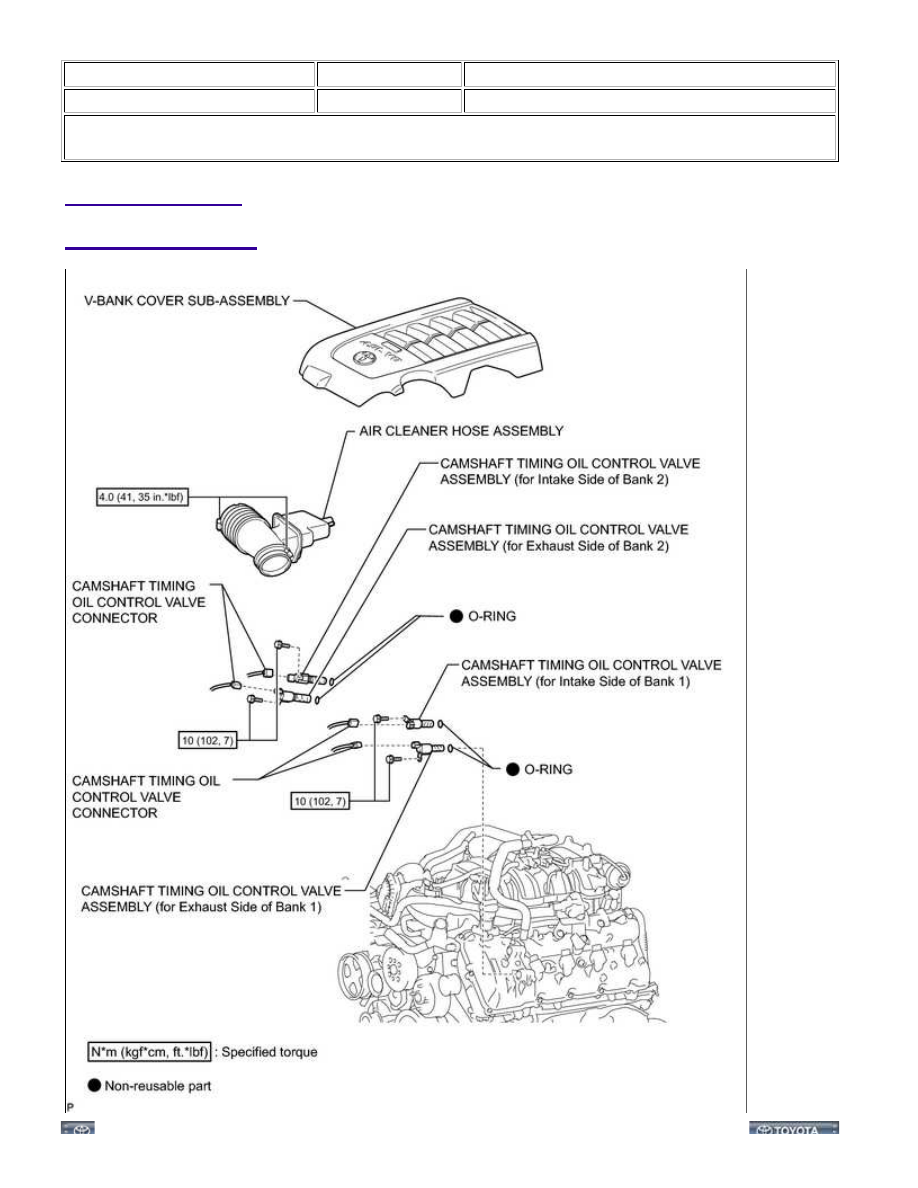

COMPONENTS

ILLUSTRATION

1UR-FE ENGINE CONTROL SYSTEM: CAMSHAFT OIL CONTRO...
