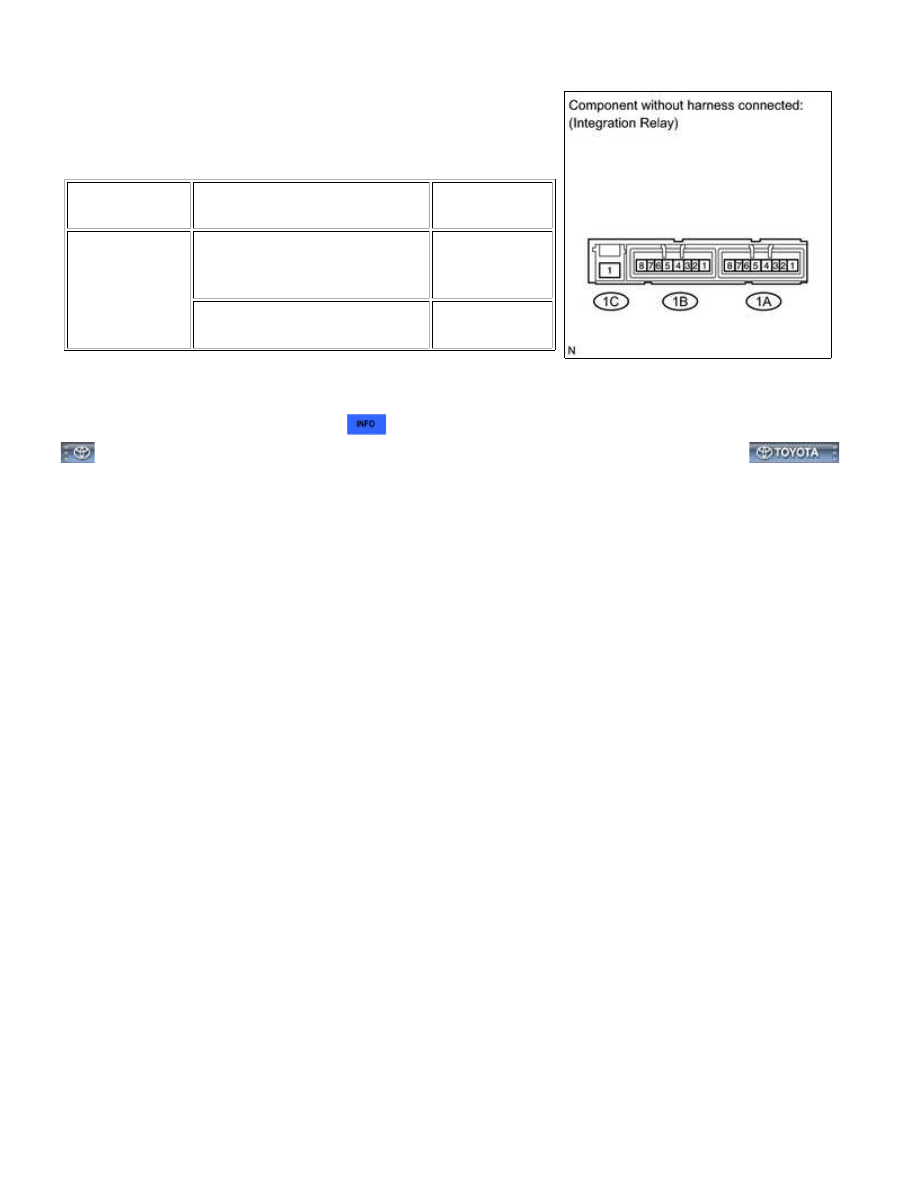

Standard Resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

1C-1 - 1A-4

When battery voltage is not

applied to terminals 1A-2 and

1A-3

10 kΩ or higher

When battery voltage is applied

to terminals 1A-2 and 1A-3

Below 1 Ω

If the result is not as specified, replace the integration relay.

3. INSTALL INTEGRATION RELAY

1UR-FE ENGINE CONTROL SYSTEM: A/F SENSOR HEATER REL...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000031WU025X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: ACCELERATOR PEDAL: COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

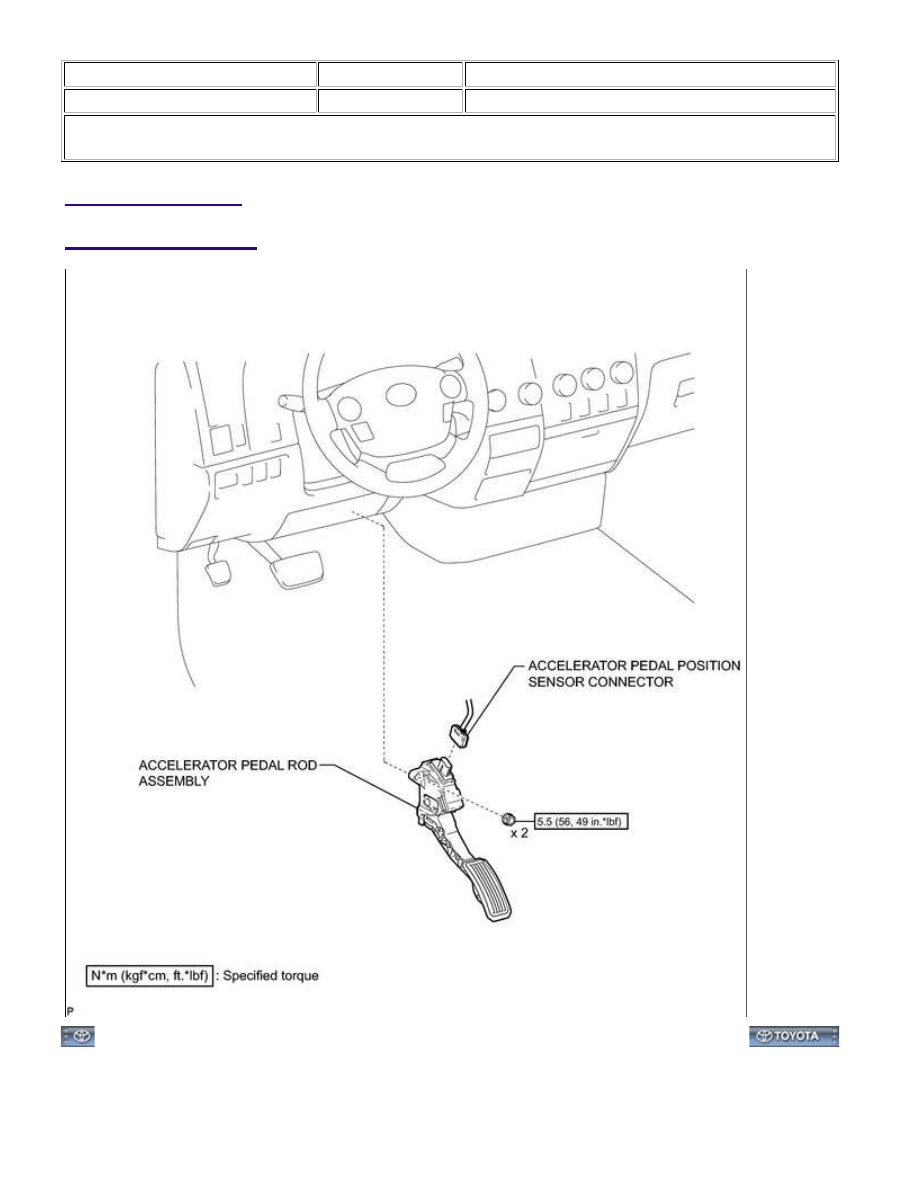

COMPONENTS

ILLUSTRATION

1UR-FE ENGINE CONTROL SYSTEM: ACCELERATOR PEDAL: ...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000031WW027X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: ACCELERATOR PEDAL: ON-VEHICLE INSPECTION; 2015 MY Tundra

[08/2014 -        ]

ON-VEHICLE INSPECTION

1. INSPECT ACCELERATOR PEDAL ROD ASSEMBLY

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream main switch ON.

(d) Enter the following menus: Powertrain / Engine and ECT / Data List / ALL Date / Accel Sensor Out No. 1

and Accel Sensor Out No. 2.

(e) Read the value displayed on the tester.

Standard Voltage:

Accel Sensor Out No. 1

Accel Sensor Out No. 2

CONDITION

SPECIFIED CONDITION

Accelerator pedal is released

0.5 to 1.1 V

Accelerator pedal is depressed

2.6 to 4.5 V

CONDITION

SPECIFIED CONDITION

Accelerator pedal is released

1.2 to 2.0 V

Accelerator pedal is depressed

3.4 to 5.0 V

If the result is not as specified, check the accelerator pedal rod, wire harness or ECM.

1UR-FE ENGINE CONTROL SYSTEM: ACCELERATOR PEDAL: ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000031WV025X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: ACCELERATOR PEDAL: REMOVAL; 2015 MY Tundra [08/2014 -        ]

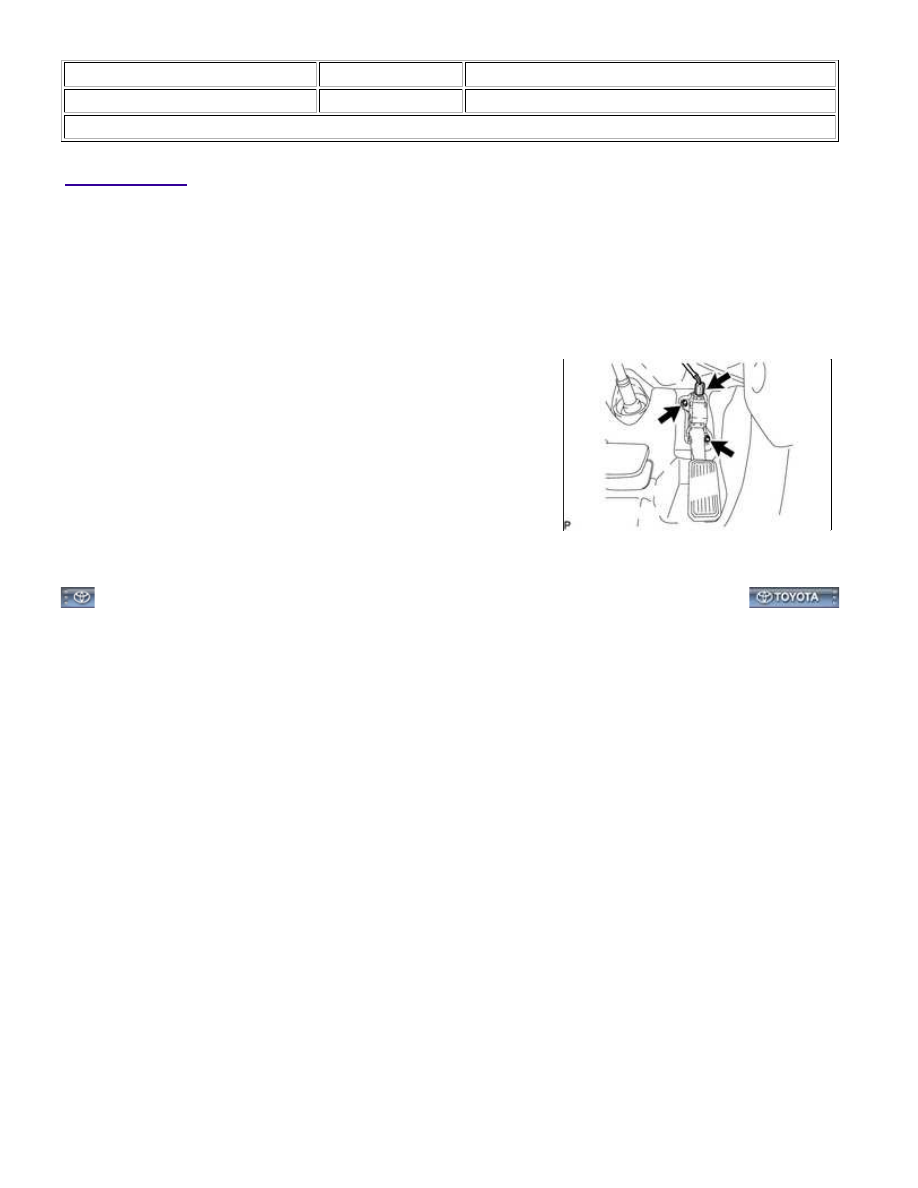

REMOVAL

1. REMOVE ACCELERATOR PEDAL ROD ASSEMBLY

NOTICE:

This accelerator pedal does not require lubrication.

Do not apply oil or other lubrication to the accelerator pedal rod assembly.

If applied, the accelerator pedal rod assembly must be replaced.

(a) Disconnect the accelerator pedal position sensor connector.

(b) Remove the 2 nuts and accelerator pedal rod.
