Toyota Tundra (2015 year). Manual - part 1051

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000029LK03OX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE EMISSION CONTROL: PURGE VALVE: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

1. INSPECT PURGE VSV

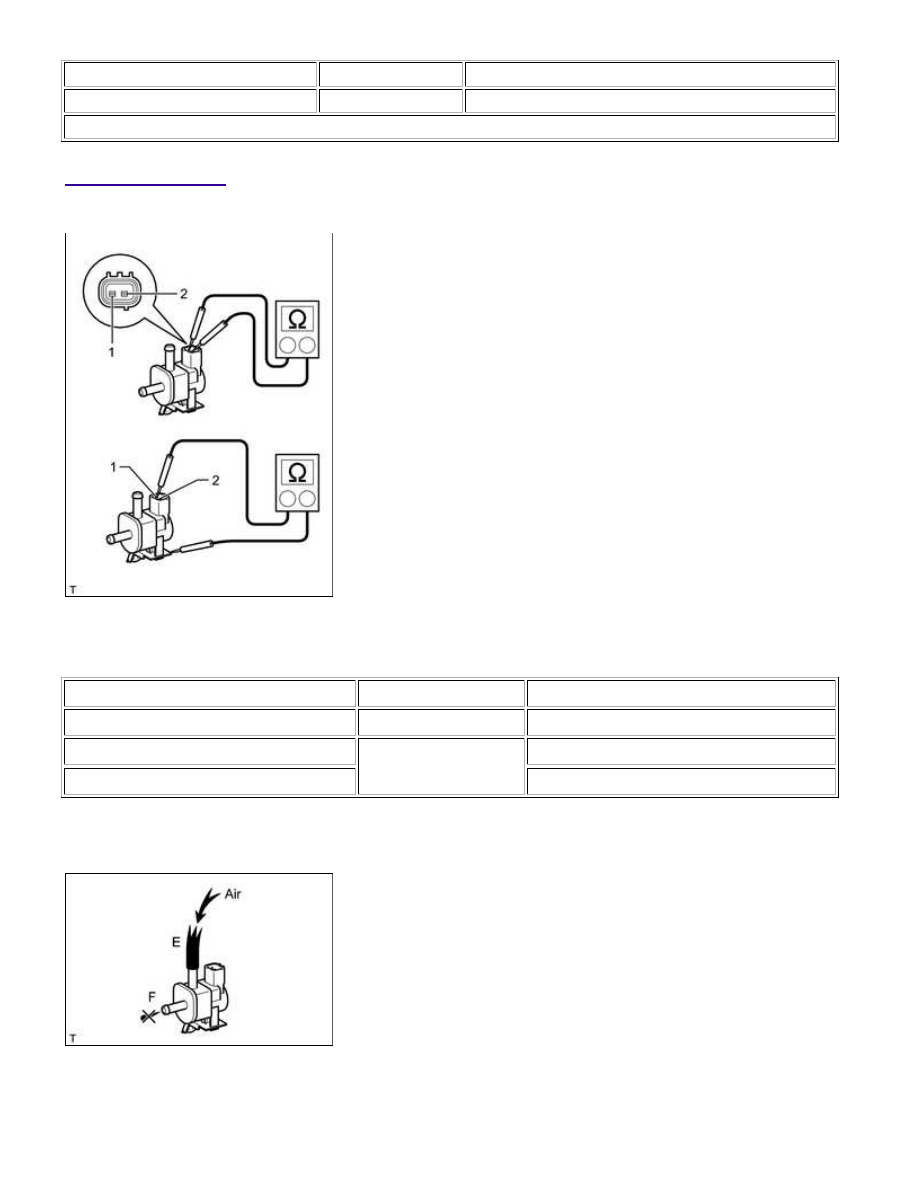

(a) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

23 to 26 Ω

1 - VSV body ground

Always

10 MΩ or higher

2 - VSV body ground

10 MΩ or higher

If the result is not as specified, replace the purge VSV.

(b) Inspect the purge VSV operation.

(1) Check that air does not flow from ports.

1UR-FE EMISSION CONTROL: PURGE VALVE: INSPECTION; 201...

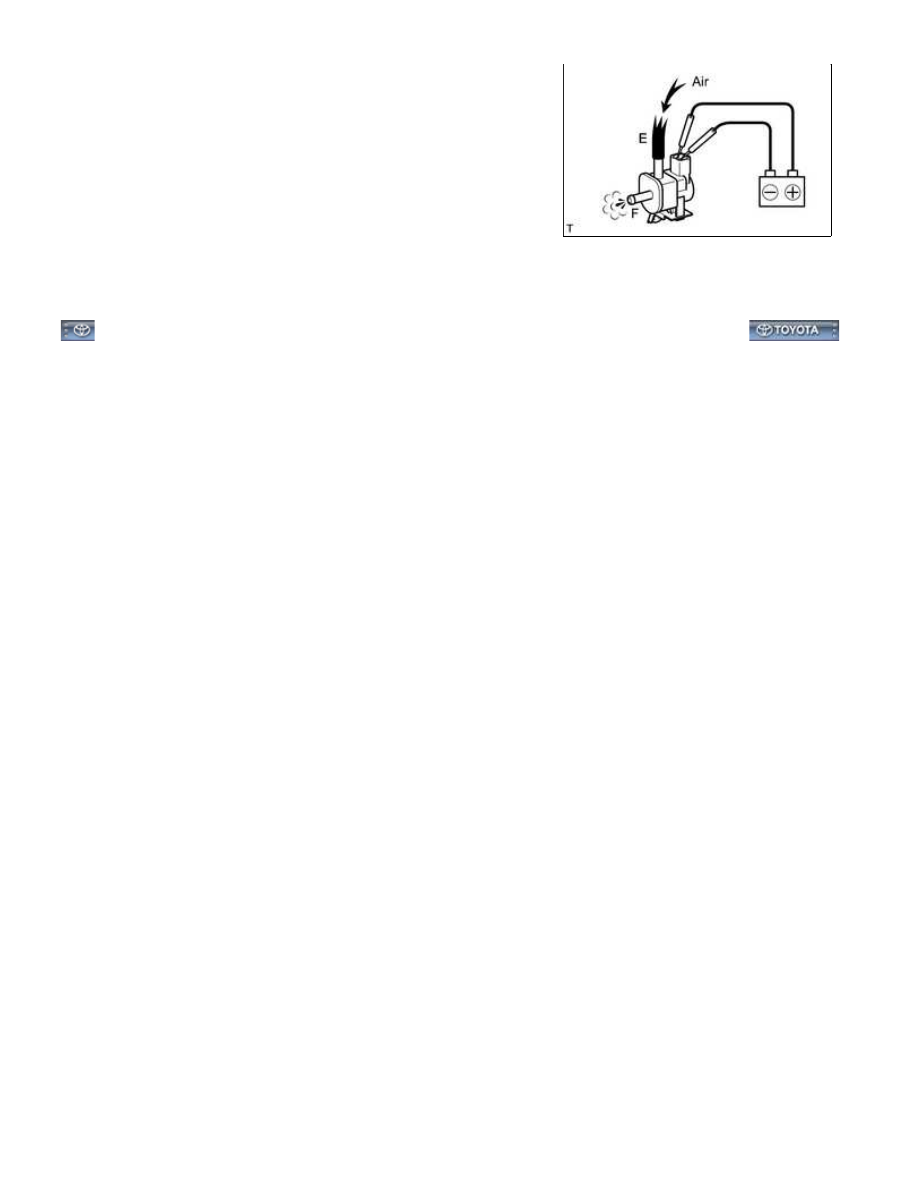

(2) Apply battery voltage across the terminals.

(3) Check that air flows from ports.

If the result is not as specified, replace the purge VSV.

1UR-FE EMISSION CONTROL: PURGE VALVE: INSPECTION; 201...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030WI01YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE EMISSION CONTROL: PURGE VALVE: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL PURGE VSV

(a) Install the purge VSV with the bolt.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

(b) Connect the connector.

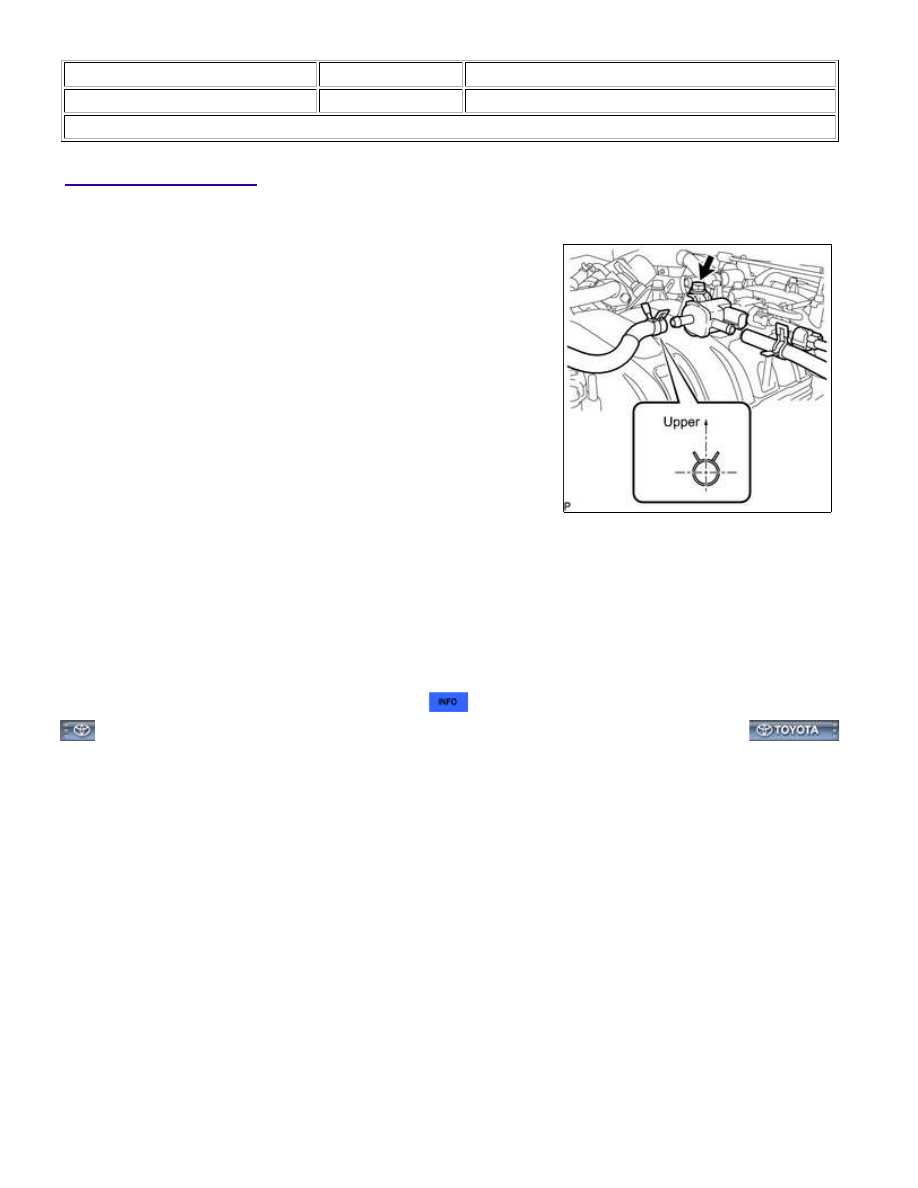

2. CONNECT PURGE LINE HOSE

(a) Connect the 2 hoses.

HINT:

1UR-FE EMISSION CONTROL: PURGE VALVE: INSTALLATION; ...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM00000324800QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: A/F SENSOR HEATER RELAY: ON-VEHICLE INSPECTION; 2015 MY

Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

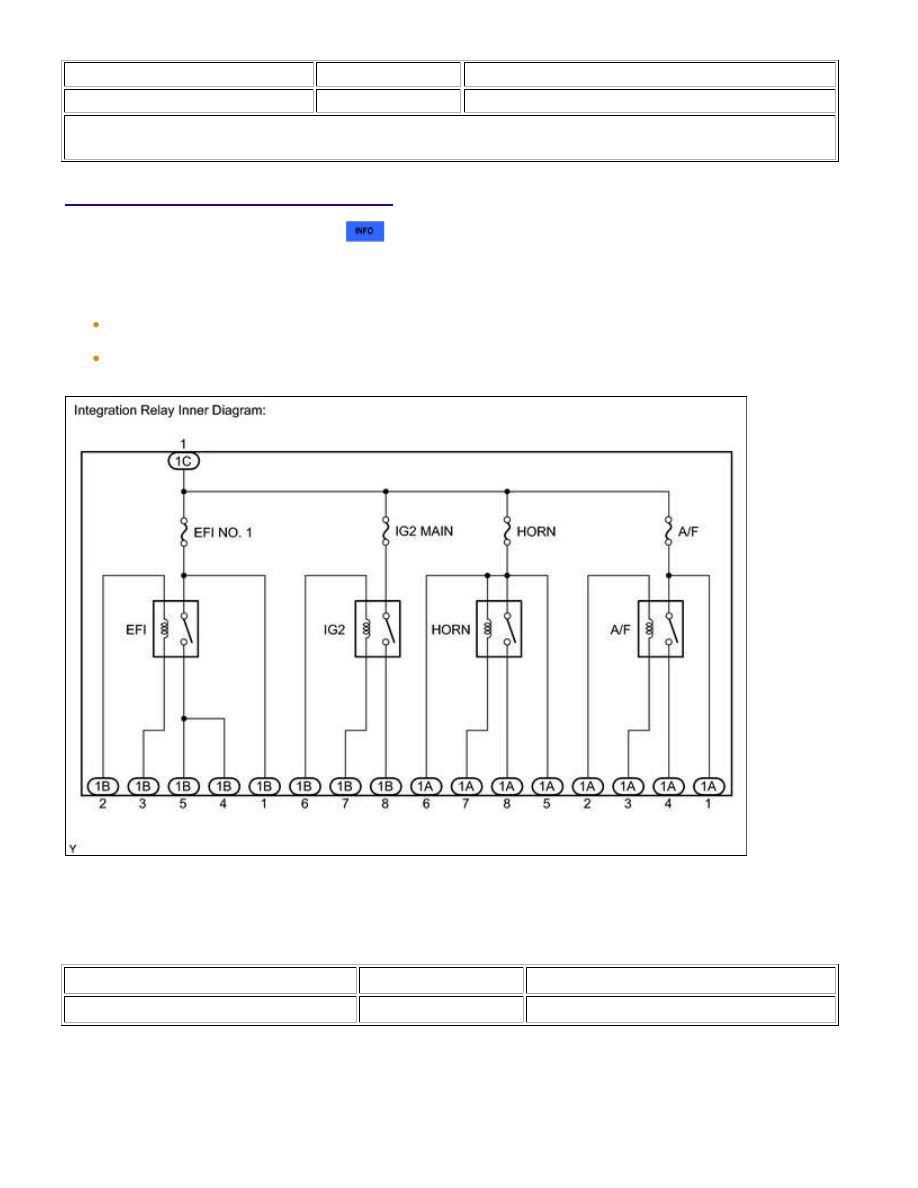

1. REMOVE INTEGRATION RELAY

2. INSPECT INTEGRATION RELAY (A/F)

NOTICE:

(1) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A/F fuse

Always

Below 1 Ω

If the result is not as specified, replace the A/F fuse.
