Toyota Tundra (2015 year). Manual - part 1049

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000030WO01XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE EMISSION CONTROL: PCV VALVE: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

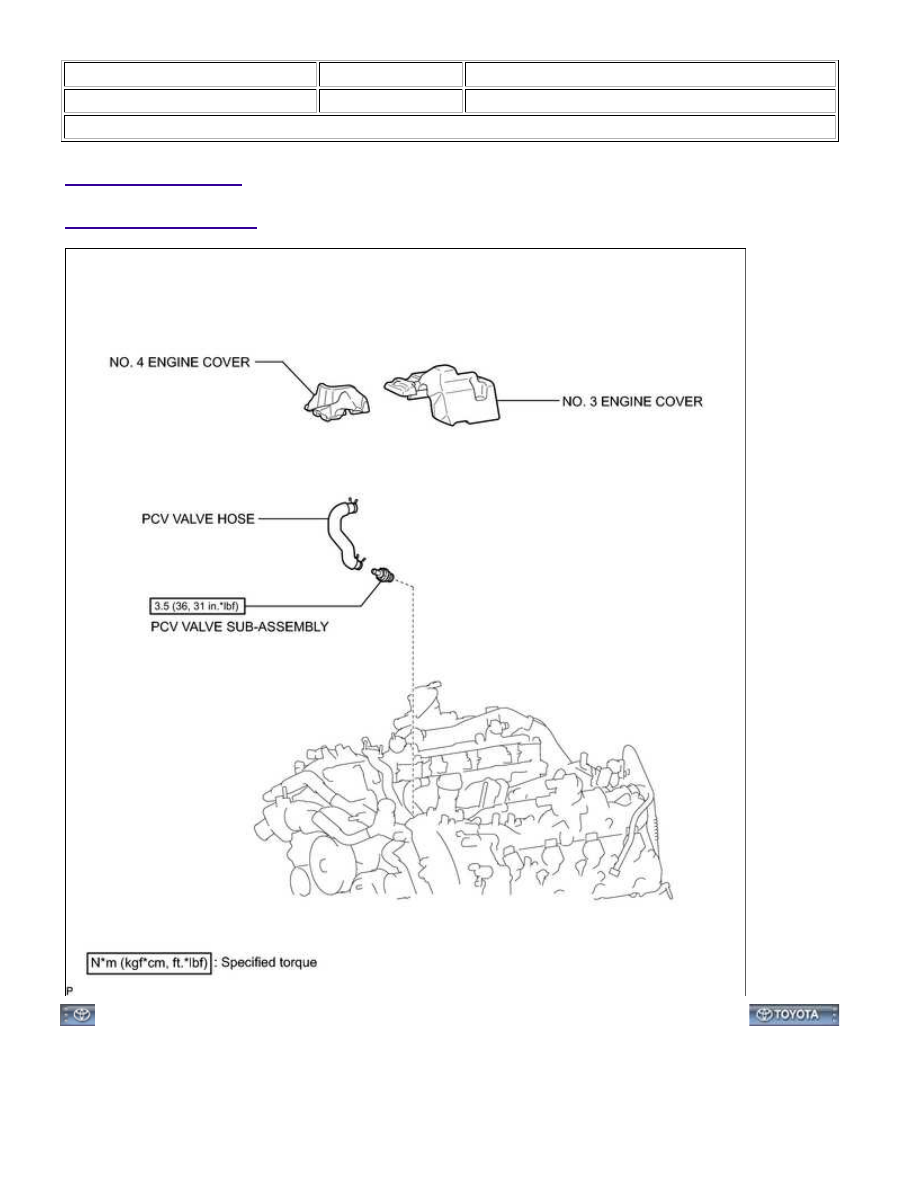

COMPONENTS

ILLUSTRATION

1UR-FE EMISSION CONTROL: PCV VALVE: COMPONENTS; 201...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030WP026X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE EMISSION CONTROL: PCV VALVE: REMOVAL; 2015 MY Tundra [08/2014 -        ]

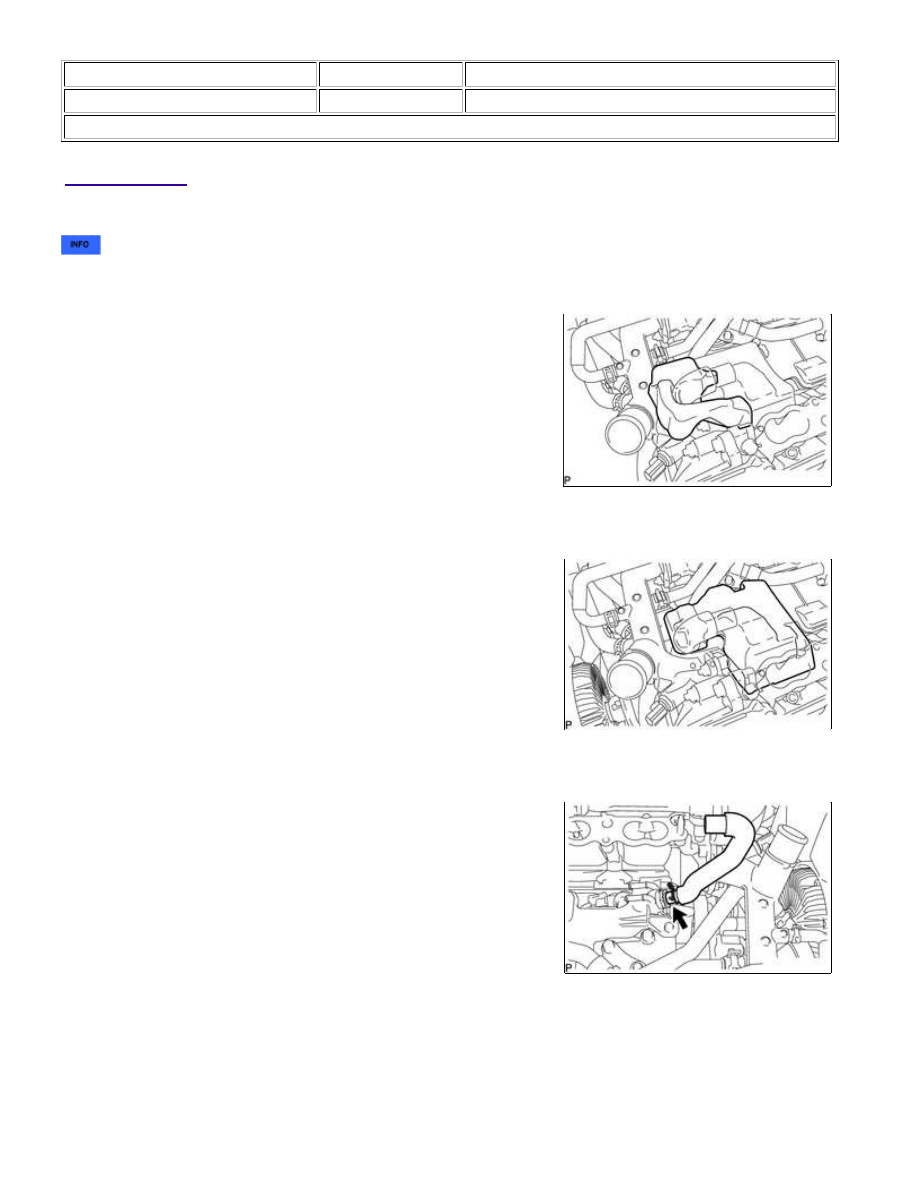

REMOVAL

1. REMOVE INTAKE MANIFOLD

2. REMOVE NO. 4 ENGINE COVER

(a) Remove the No. 4 engine cover.

3. REMOVE NO. 3 ENGINE COVER

(a) Remove the No. 3 engine cover.

4. DISCONNECT PCV VALVE HOSE

(a) Slide the clamp and disconnect the PCV valve hose from the PCV

valve sub-assembly.

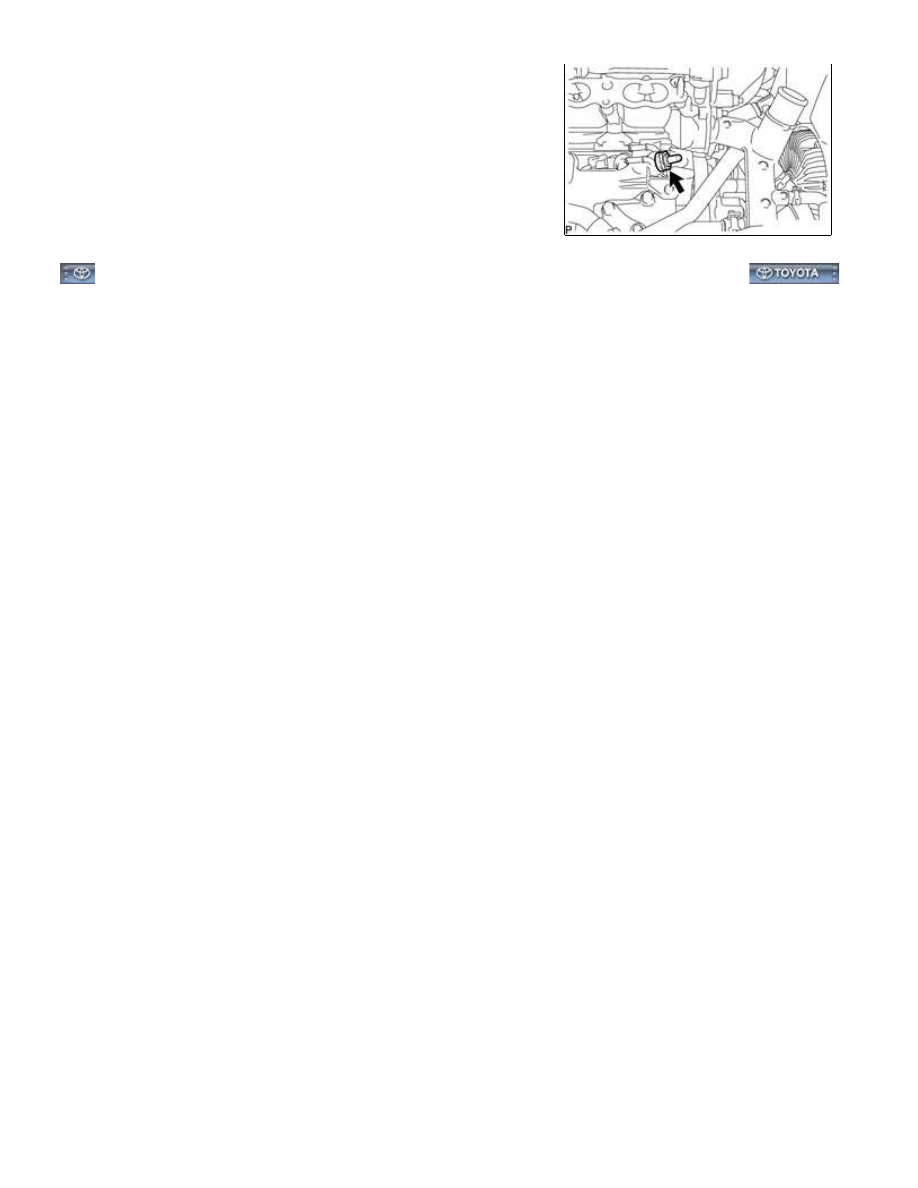

5. REMOVE PCV VALVE SUB-ASSEMBLY

1UR-FE EMISSION CONTROL: PCV VALVE: REMOVAL; 2015 MY...

(a) Remove the PCV valve sub-assembly.

1UR-FE EMISSION CONTROL: PCV VALVE: REMOVAL; 2015 MY...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000029LL03MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE EMISSION CONTROL: PCV VALVE: INSPECTION; 2015 MY Tundra [08/2014 -        ]

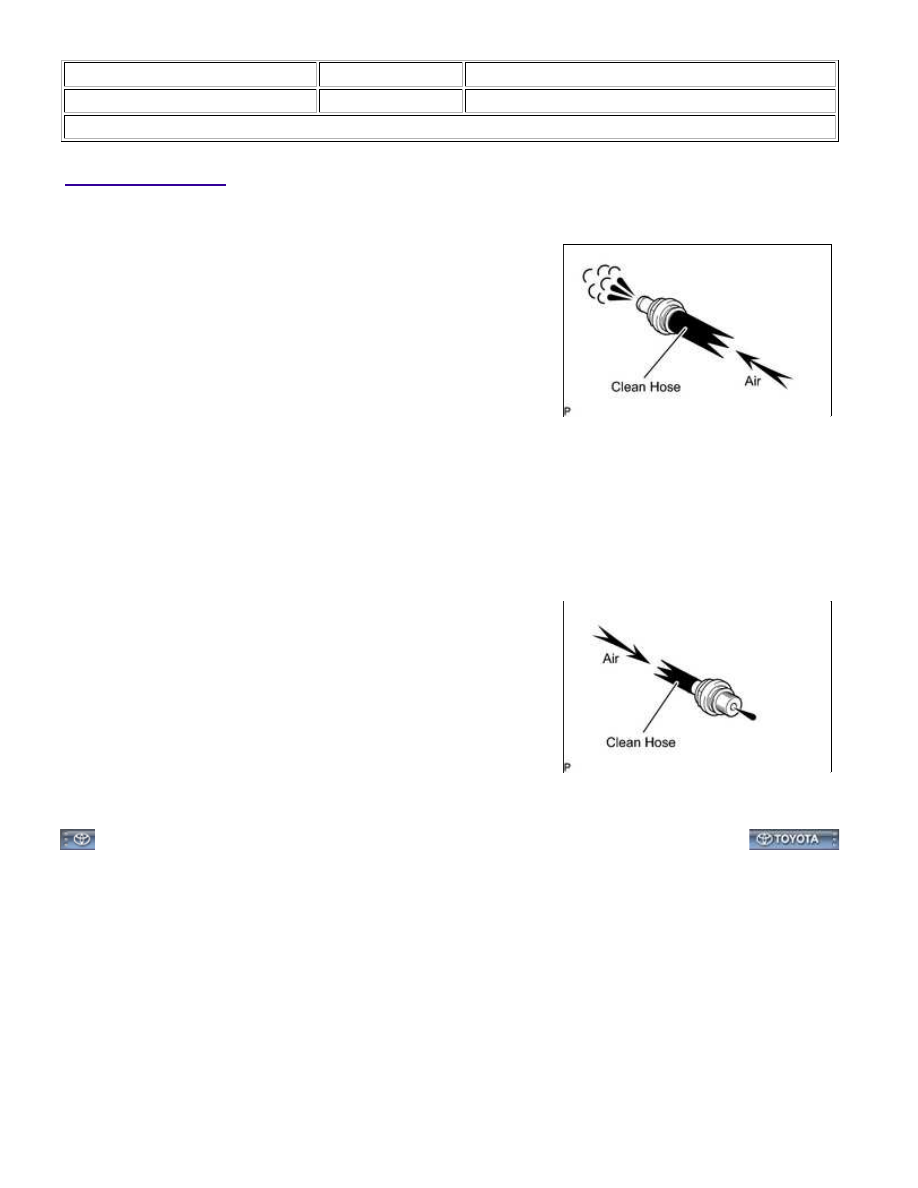

INSPECTION

1. INSPECT PCV VALVE SUB-ASSEMBLY

(a) Install a clean hose to the PCV valve sub-assembly.

(b) Check the PCV valve sub-assembly operation.

(1) Blow air into the cylinder head side, and check that air passes through easily.

CAUTION:

Do not suck air through the valve.

Petroleum substances inside the valve are hazardous to your health.

(2) Blow air into the intake manifold side, and check that air

passes through with difficulty.

If the result is not as specified, replace the PCV valve

sub-assembly.

(c) Remove the clean hose from the PCV valve sub-assembly.

1UR-FE EMISSION CONTROL: PCV VALVE: INSPECTION; 2015 ...
