1UR-FE EMISSION CONTROL: EMISSION CONTROL SYSTEM: ...

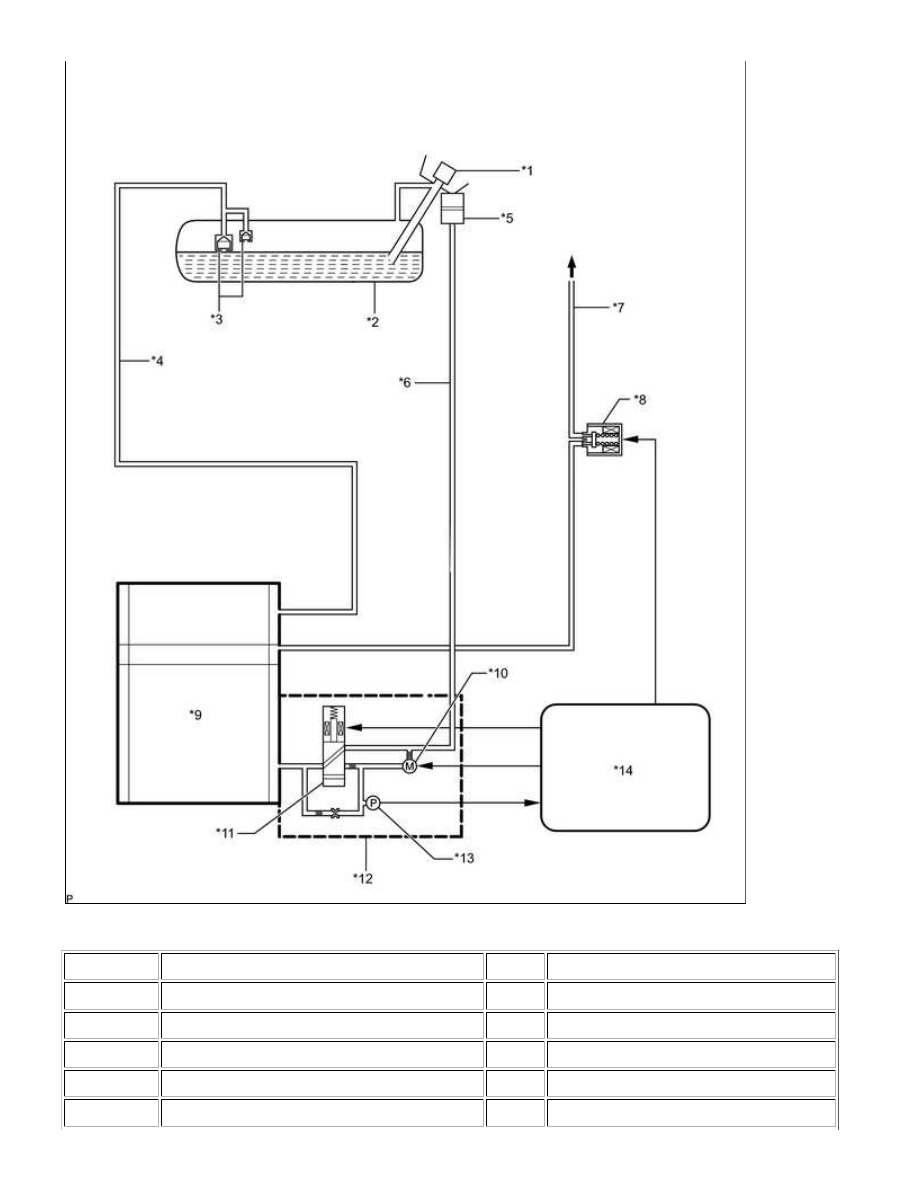

5. EVAP CONTROL SYSTEM DIAGRAM

1UR-FE EMISSION CONTROL: EMISSION CONTROL SYSTEM: ...

Text in Illustration

*1

Fuel Tank Cap

*2

Fuel Tank

*3

Fuel Cutoff Valve

*4

Vent Line

*5

Canister Filter

*6

Air Inlet Line

*7

Purge Line

*8

Purge VSV

*9

Canister

*10

Leak Detection Pump

*11

Vent Valve

*12

Canister Pump Module

1UR-FE EMISSION CONTROL: EMISSION CONTROL SYSTEM: ...

*13

Canister Pressure Sensor

*14

ECM

to Intake Manifold

-

-

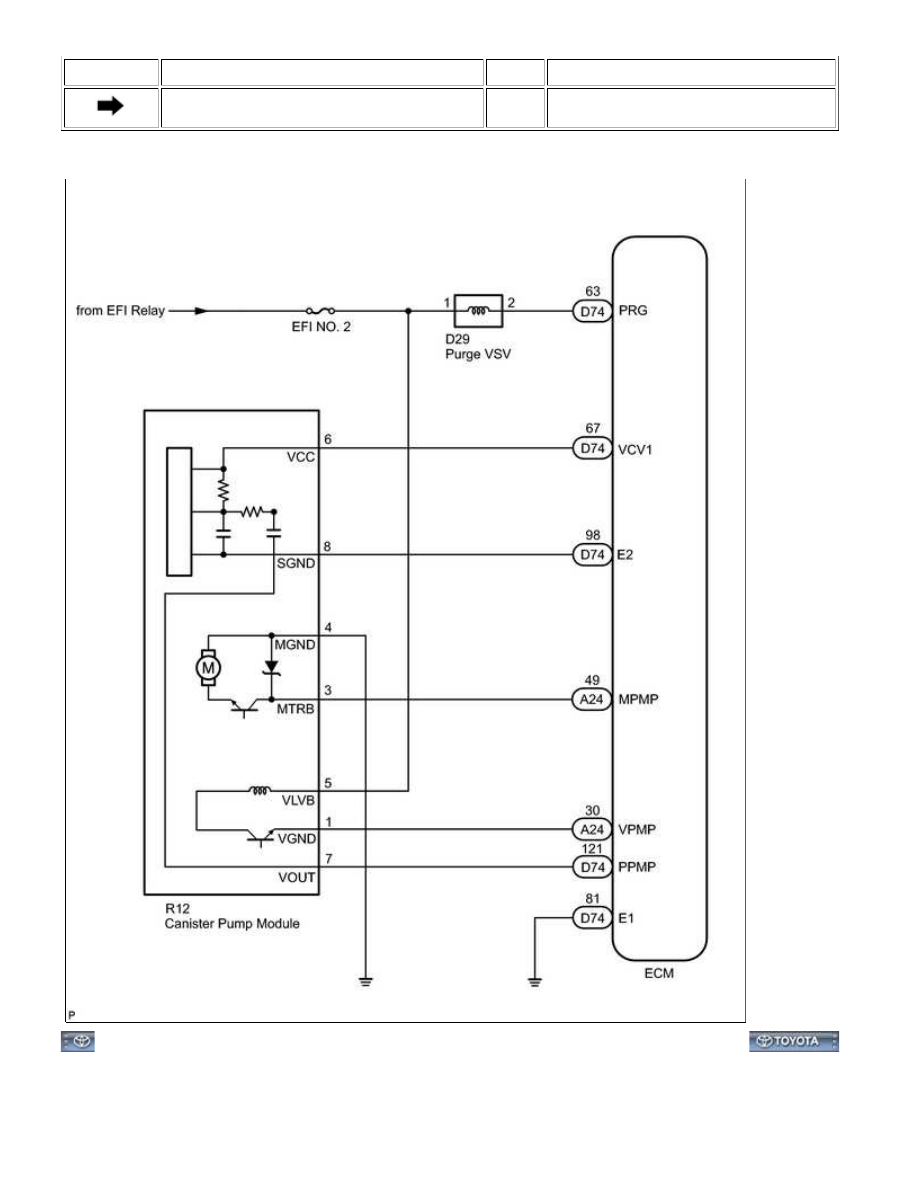

6. EVAP CONTROL SYSTEM WIRING DIAGRAM

1UR-FE EMISSION CONTROL: EMISSION CONTROL SYSTEM: ...
