Toyota Tundra (2015 year). Manual - part 1048

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000029LP02XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE EMISSION CONTROL: EMISSION CONTROL SYSTEM: ON-VEHICLE INSPECTION; 2015 MY Tundra

[08/2014 -        ]

ON-VEHICLE INSPECTION

1. INSPECT FUEL CUT-OFF OPERATION

(a) Start and warm up the engine.

(b) Open the throttle valve and keep the engine speed at 3000 rpm.

(c) Use a sound scope to check for injector operating noise.

(d) Check that when the accelerator pedal is released, injector operation noise stops momentarily and then

resumes.

If the result is as not specified, check the injector, wiring and ECM.

2. VISUALLY INSPECT HOSES, CONNECTIONS AND GASKETS

(a) Check that there are no cracks, leaks or damage.

HINT:

NOTICE:

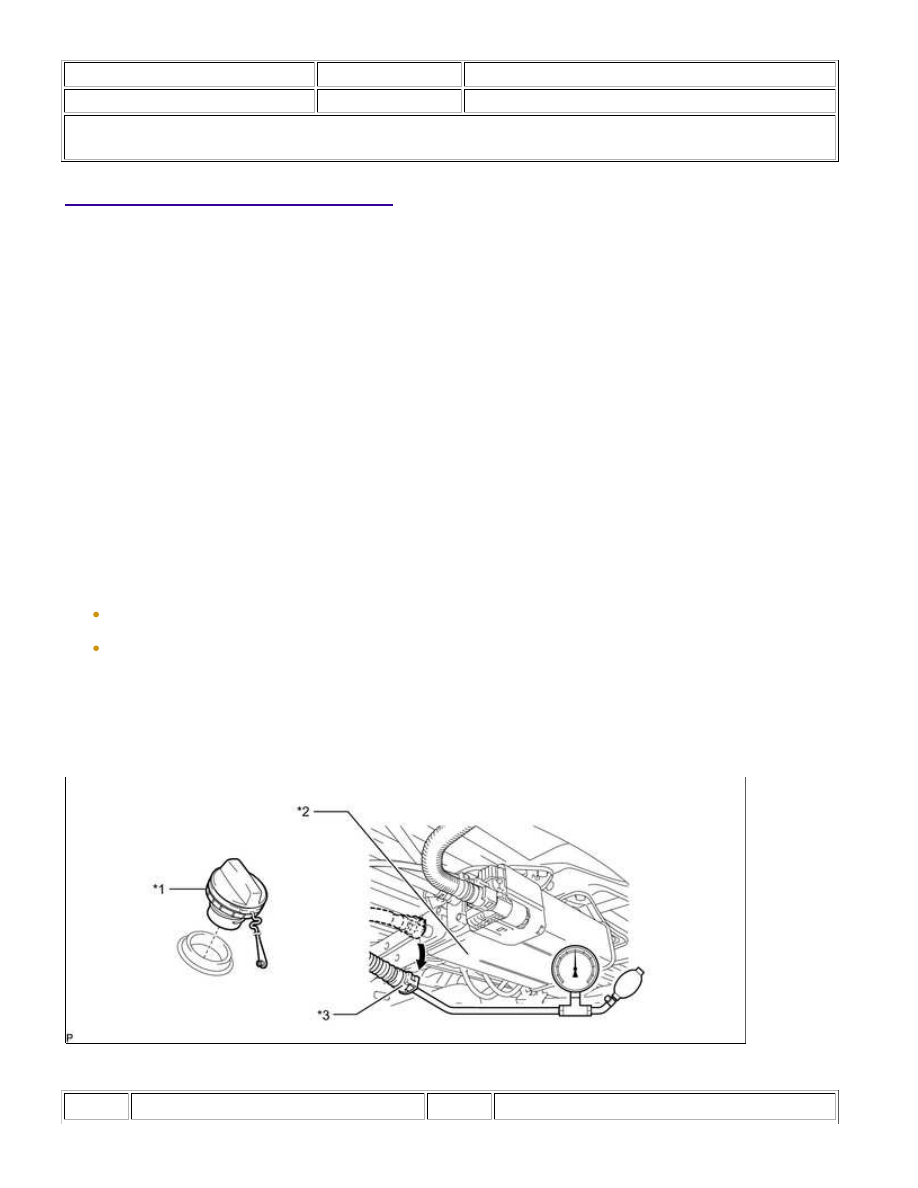

3. INSPECT FUEL CUT-OFF VALVE AND FILL CHECK VALVE

(a) Disconnect the vent line hose from the charcoal canister.

Text in Illustration

*1

Fuel Tank Cap

*2

Charcoal Canister

1UR-FE EMISSION CONTROL: EMISSION CONTROL SYSTEM: ...

*3

Vent Line Hose

-

-

(b) Connect a pressure gauge to the vent line hose.

(c) Fill the fuel tank with fuel.

(e) Remove the fuel tank cap and check that the pressure inside the tank drops.

If the pressure does not drop, replace the fuel tank assembly.

(f) Reconnect the vent line hose to the charcoal canister.

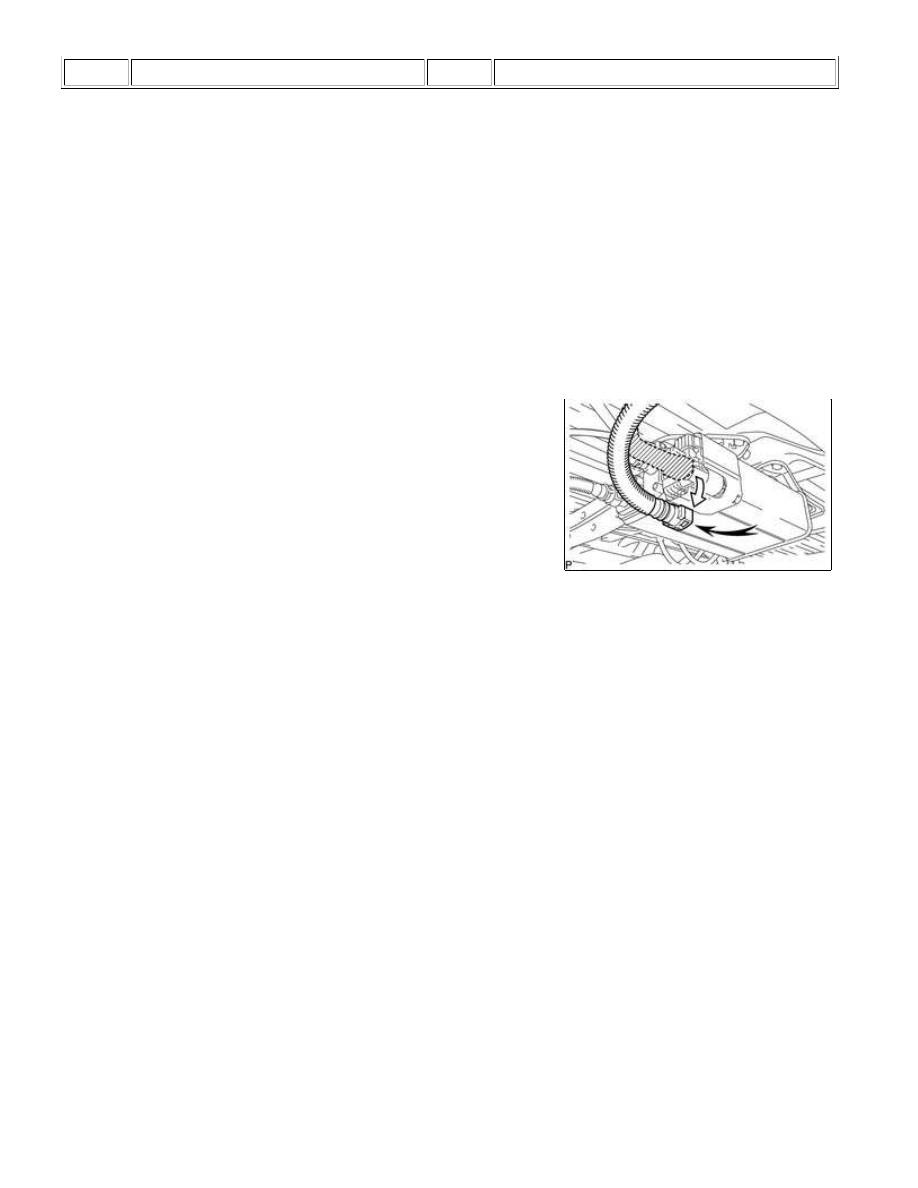

4. CHECK AIR INLET LINE

(a) Disconnect the air inlet line hose from the charcoal canister.

(b) Check that there is ventilation in the air inlet line.

If air cannot flow freely into the air inlet line, repair or replace the air inlet line.

(c) Reconnect the air inlet line hose to the charcoal canister.

5. INSPECT SECONDARY AIR INJECTION SYSTEM OPERATION

(a) Start the engine and warm it up.

(b) Turn the ignition switch off.

(c) Connect the Techstream to the DLC3.

(d) Turn the ignition switch to ON and turn the Techstream on.

(e) Enter the following menus: Powertrain / Engine and ECT / Utility / Secondary Air Injection Check / Manual

Mode / AIR PUMP 1: ON, ASV1: OPEN, AIR PUMP 2: ON, ASV2: OPEN and AIR PUMP 1: OFF, ASV1: CLOSE,

AIR PUMP 2: OFF, ASV2: CLOSE.

HINT:

When Manual Mode is selected, the Techstream initialization (atmospheric pressure measurement) is

performed automatically. The initialization takes 10 seconds. After the initialization, AIR PUMP and ASV
operation can be selected.

(f) Start the engine.

(g) Perform the AIR system intrusive operation while the engine is idling.

(h) Check that the air pump (AIR PUMP), ASV and pressure in the AIR system passage (PRESSURE) status

displayed on the Techstream indicate the conditions shown in the table below.

Standard:

1UR-FE EMISSION CONTROL: EMISSION CONTROL SYSTEM: ...

TESTER OPERATION

AIR PUMP

ASV

PRESSURE*1

PULSATION*2

AIR PUMP: ON, ASV: OPEN

ON

OPEN

1.9 kPa or more

18 kPa or more

AIR PUMP: OFF, ASV: CLOSE

OFF

CLOSE

Less than 3.0 kPa

Less than 25 kPa

*1:

Average pumping pressure (gauge pressure). The pressure should be 1.9 kPa or more when the AIR

system operates.

*2:

The cumulative exhaust pulsation calculated by the ECM. If the calculated value exceeds a certain level,

the ECM determines that the exhaust pulsation is in the AIR system.

(i) Turn the ignition switch to off.

NOTICE:

prohibition (WAIT or ERROR).

If an ERROR is displayed on the Techstream during the test, stop the engine for 10 minutes, and

then try again.

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000029LN03KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE EMISSION CONTROL: FUEL TANK CAP: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

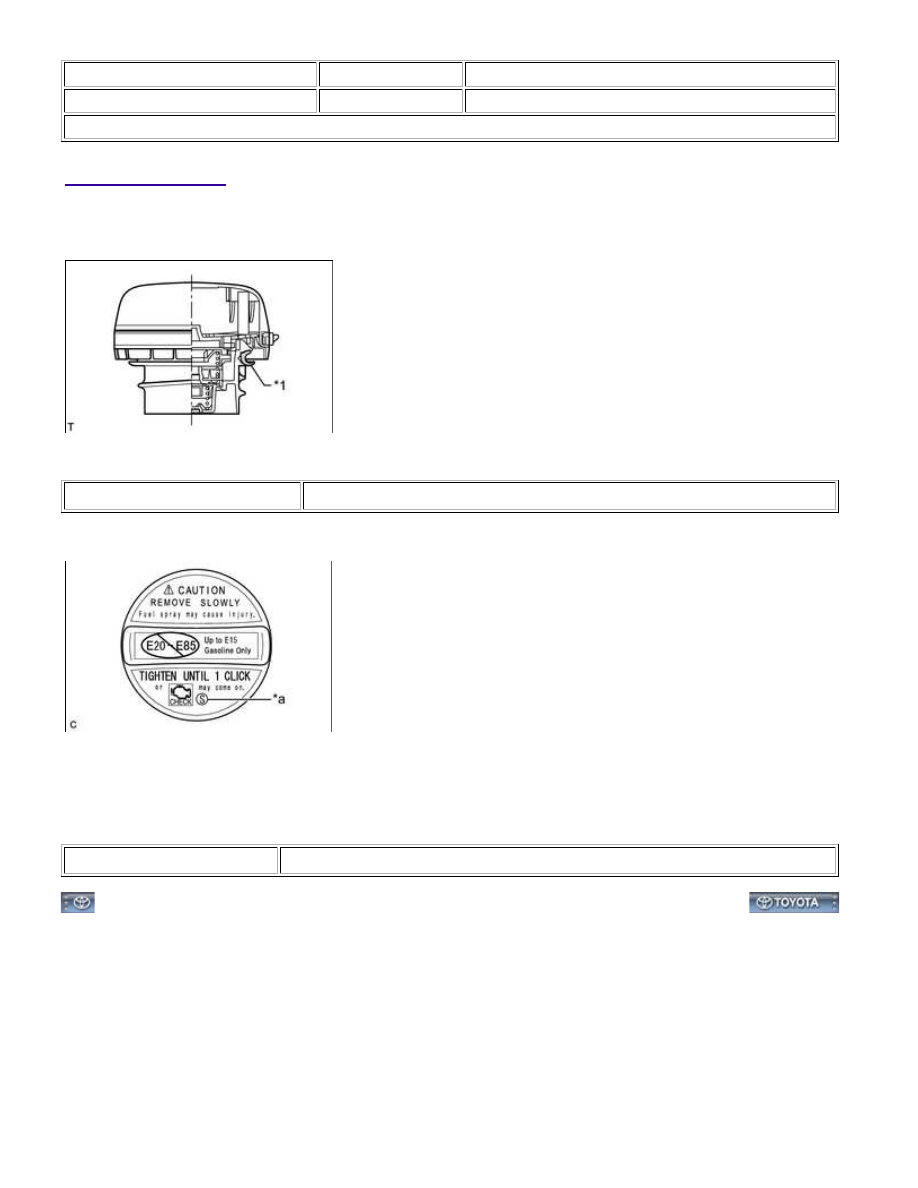

1. INSPECT FUEL TANK CAP ASSEMBLY

(a) Visually check if the cap and/or gasket are deformed or damaged.

Text in Illustration

*1

Gasket

If the result is not as specified, replace the fuel tank cap assembly or gasket.

NOTICE:

Confirm that ID mark S is printed on the replacement fuel tank cap.

Text in Illustration

*a

ID Mark

1UR-FE EMISSION CONTROL: FUEL TANK CAP: INSPECTION; 2...
