Last Modified: 9-16-2014

6.6 U

Doc ID: RM000002YNG02HX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE EMISSION CONTROL: EMISSION CONTROL SYSTEM: SYSTEM DIAGRAM; 2015 MY Tundra

[08/2014 -        ]

SYSTEM DIAGRAM

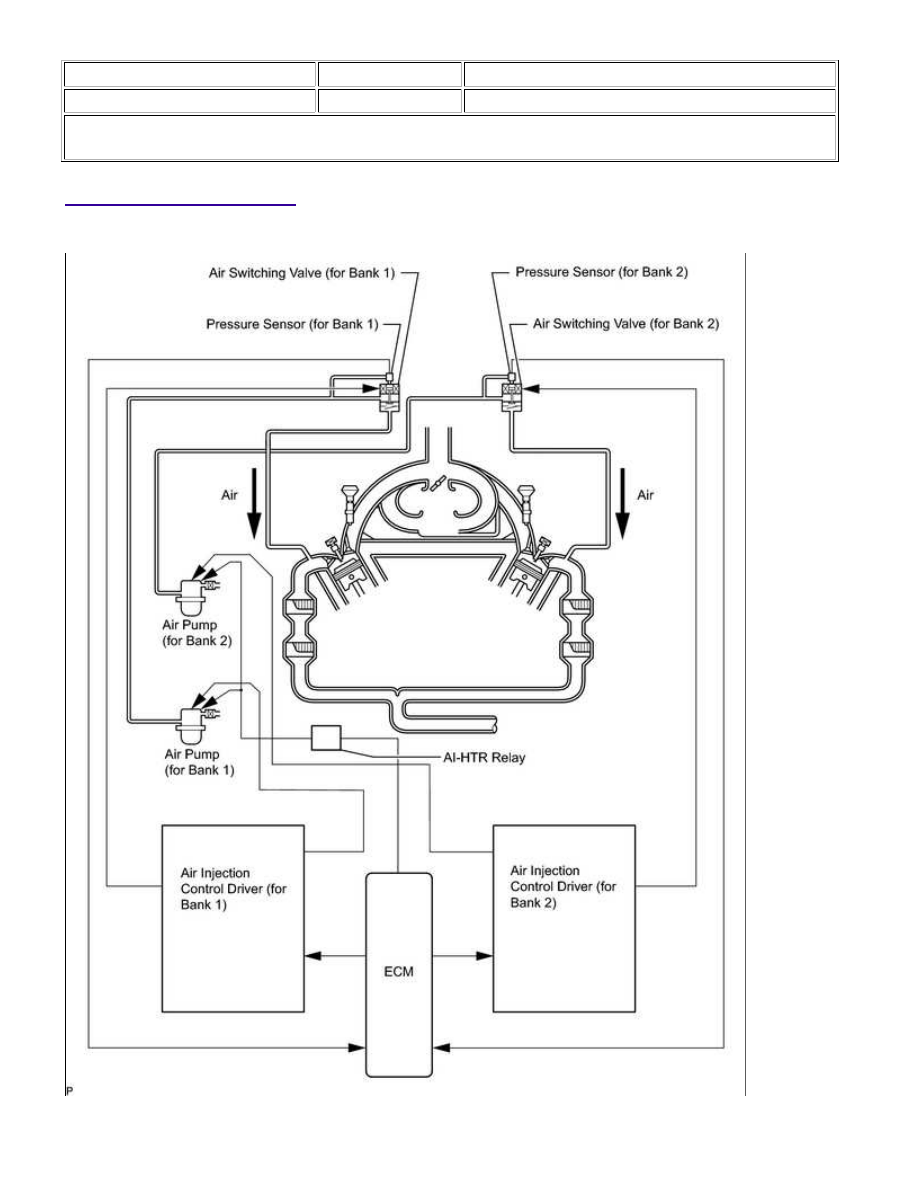

1. SECONDARY AIR INJECTION CONTROL SYSTEM DIAGRAM

1UR-FE EMISSION CONTROL: EMISSION CONTROL SYSTEM: ...

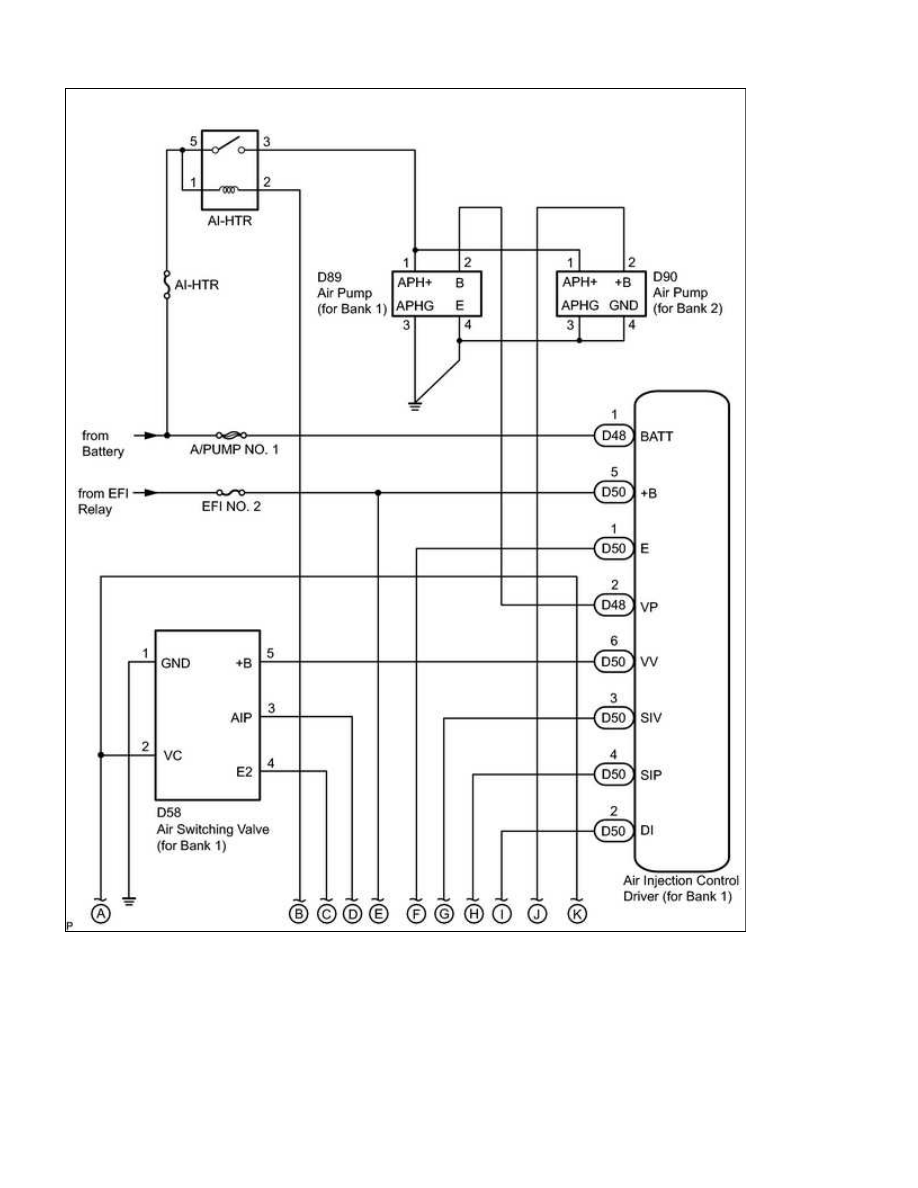

2. SECONDARY AIR INJECTION SYSTEM WIRING DIAGRAM

1UR-FE EMISSION CONTROL: EMISSION CONTROL SYSTEM: ...

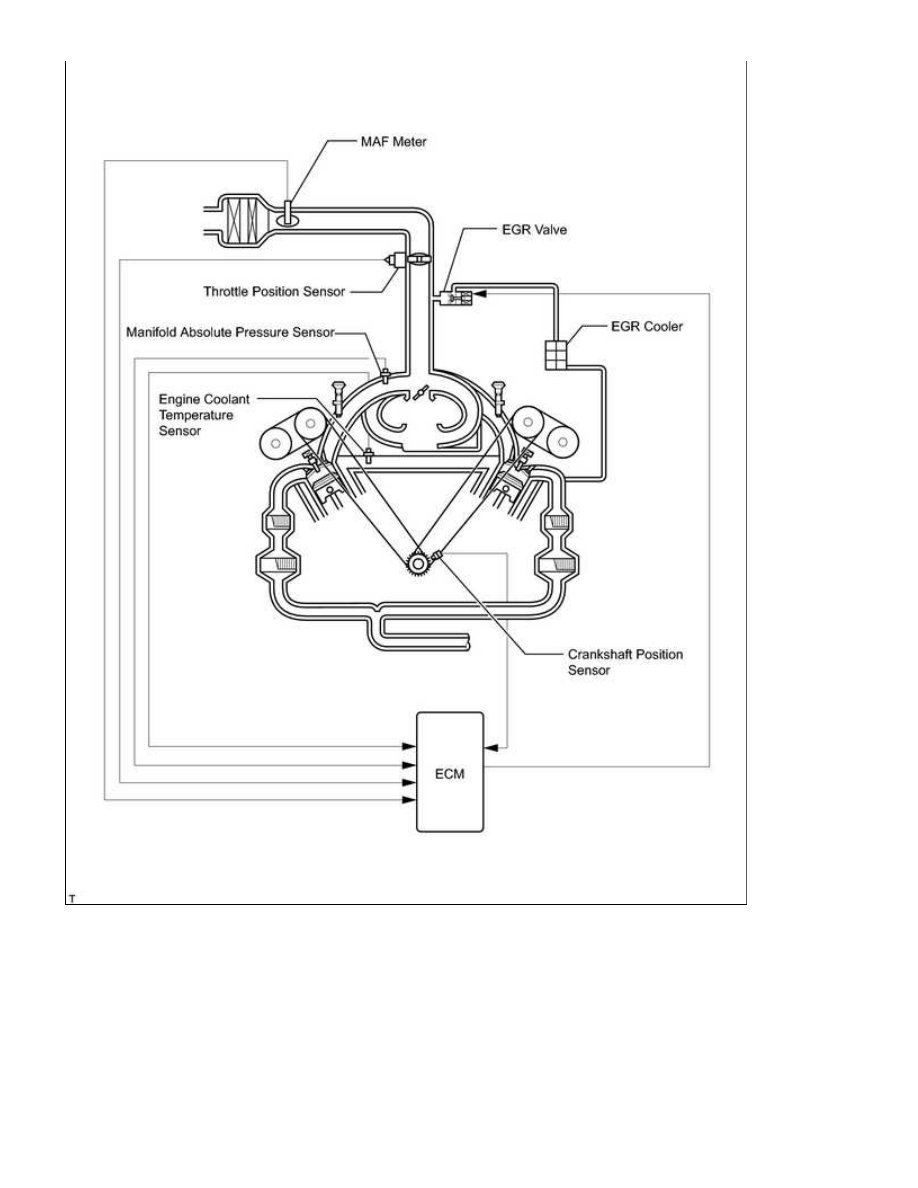

3. EGR CONTROL SYSTEM DIAGRAM

1UR-FE EMISSION CONTROL: EMISSION CONTROL SYSTEM: ...

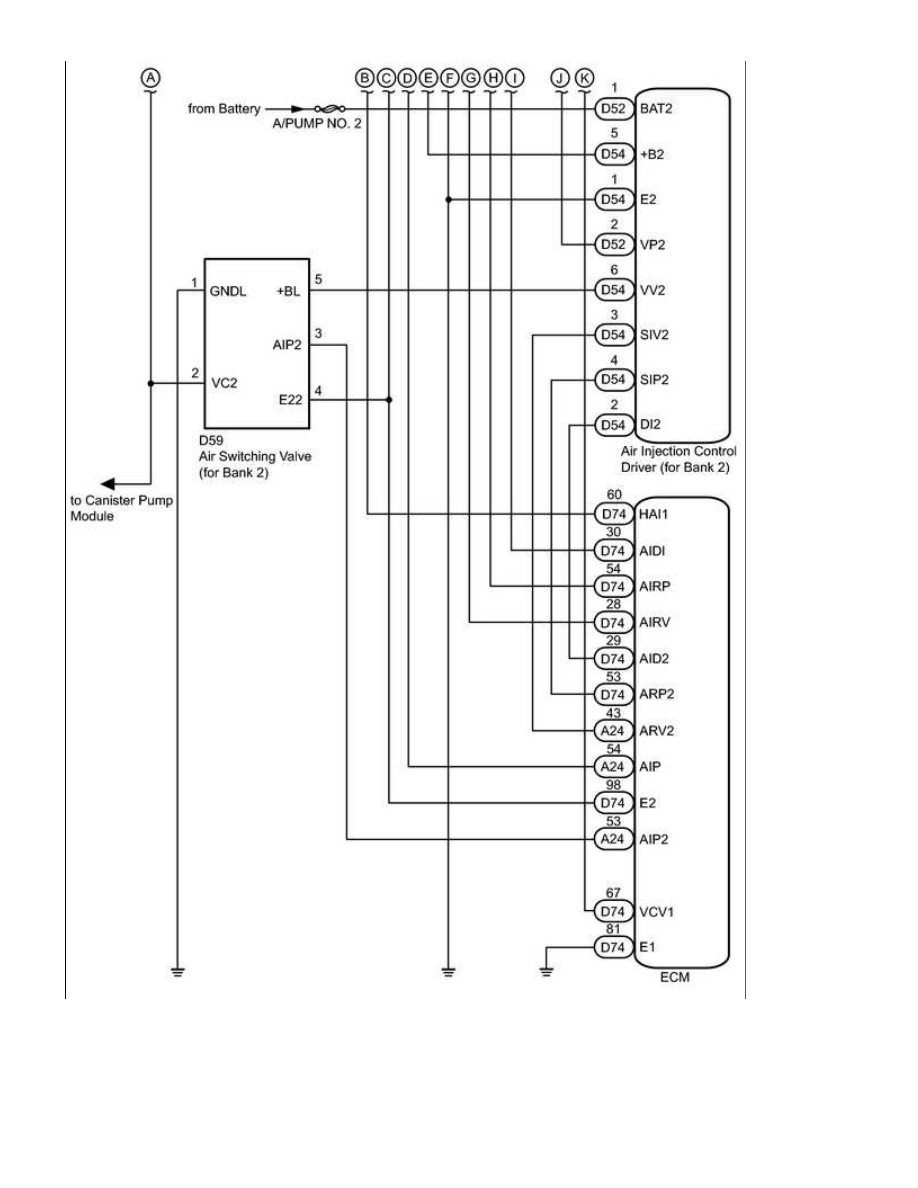

4. EGR CONTROL SYSTEM WIRING DIAGRAM

1UR-FE EMISSION CONTROL: EMISSION CONTROL SYSTEM: ...
