(a) Disconnect the A26 4 wheel drive control ECU connector.

(b) Disconnect the D67 transfer shift actuator assembly connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A26-1 (TM1) - D67-1 (TM1)

Always

Below 1 Ω

A26-2 (TM2) - D67-2 (TM2)

Always

Below 1 Ω

A26-1 (TM1) or D67-1 (TM1) - Body ground

Always

10 kΩ or higher

A26-2 (TM2) or D67-2 (TM2) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE TRANSFER SHIFT ACTUATOR ASSEMBLY

WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYS...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000005KPV001X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYSTEM: P17AA; Transfer Shift Motor Control

Circuit High; 2015 MY Tundra [08/2014 -        ]

DTC

P17AA

Transfer Shift Motor Control Circuit High

DESCRIPTION

This DTC is detected when a short to B+ is detected in the transfer shift motor drive circuit.

DTC

CODE

DTC DETECTION CONDITION

DIAGNOSIS CONDITION

1.

MALFUNCTION STATUS

2.

MALFUNCTION TIME

3.

OTHER

4.

TROUBLE AREA

P17AA

Ignition switch ON (when transfer shift motor is not

operating)

1.

Short to B+ in the transfer shift motor drive circuit

2.

1 second or more

3.

1 trip detection logic

4.

Wire harness and

connector

4 wheel drive control ECU

Transfer shift actuator

assembly

WIRING DIAGRAM

Refer to DTCs P17A8 and P17A9



.

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK TRANSFER SHIFT ACTUATOR ASSEMBLY (TRANSFER SHIFT MOTOR)

WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYS...

(a) Disconnect the 4 wheel drive control ECU connector.

(b) Measure the voltage according to the value(s) in the table

below.

Standard Voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

A26-1 (TM1) or A26-2 (TM2) -

Body ground

Ignition switch

ON

Below 1 V

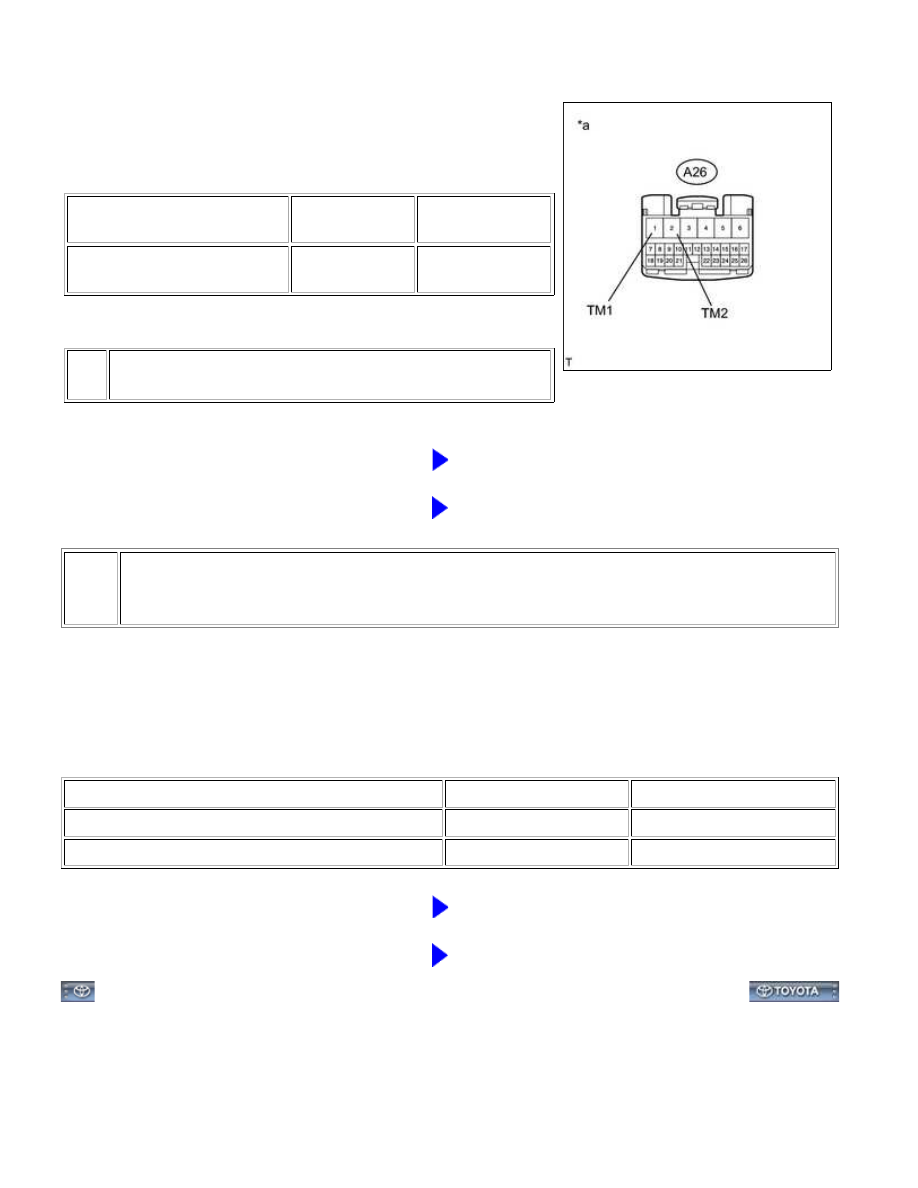

Text in Illustration

*a

NG

GO TO STEP 2

OK

REPLACE 4 WHEEL DRIVE CONTROL ECU

2.

CHECK HARNESS AND CONNECTOR (4 WHEEL DRIVE CONTROL ECU AND TRANSFER
SHIFT ACTUATOR ASSEMBLY - BODY GROUND)

(a) Disconnect the A26 4 wheel drive control ECU connector.

(b) Disconnect the D67 transfer shift actuator assembly connector.

(c) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

A26-1 (TM1) or D67-1 (TM1) - Body ground

Ignition switch ON

Below 1 V

A26-2 (TM2) or D67-2 (TM2) - Body ground

Ignition switch ON

Below 1 V

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE TRANSFER SHIFT ACTUATOR ASSEMBLY

WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYS...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000005KPT001X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYSTEM: P17AB; Transfer Shift Motor Position

Circuit; 2015 MY Tundra [08/2014 -        ]

DTC

P17AB

Transfer Shift Motor Position Circuit

DESCRIPTION

This DTC is detected when a short to ground is detected in the limit switch circuit, which detects the position of

the transfer shift motor.

DTC

CODE

DTC DETECTION CONDITION

DIAGNOSIS CONDITION

1.

MALFUNCTION STATUS

2.

MALFUNCTION TIME

3.

OTHER

4.

TROUBLE AREA

P17AB

Immediately after turning the ignition switch to ON and

driving mode is being switched

1.

Short to ground in either the TL1, TL2, TL3, TL4 or GTL

terminal circuit

2.

0.02 seconds or more

3.

1 trip detection logic

4.

Wire harness and

connector

4 wheel drive control

ECU

Transfer shift actuator

assembly

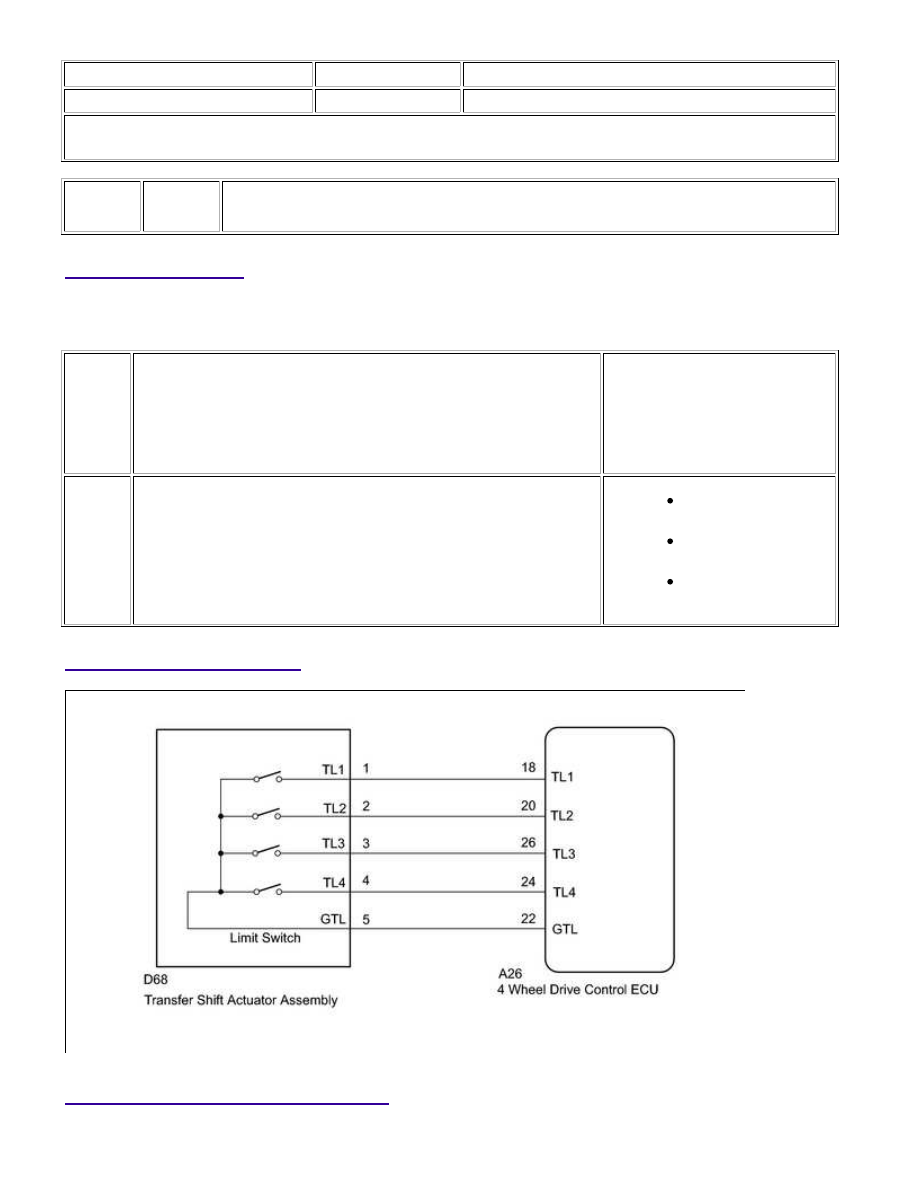

WIRING DIAGRAM

INSPECTION PROCEDURE
