OK

INSPECTION PROCEDURE

PROCEDURE

1.

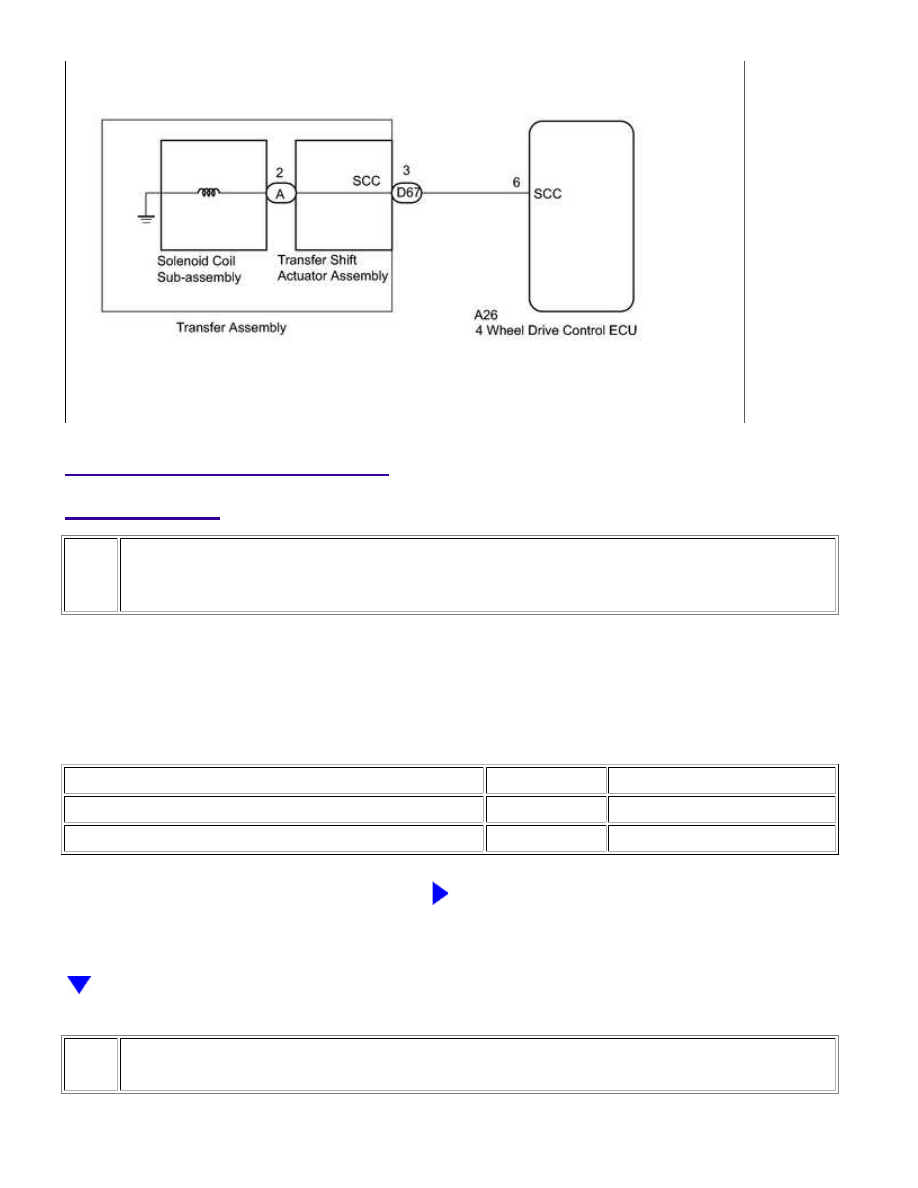

CHECK HARNESS AND CONNECTOR (4 WHEEL DRIVE CONTROL ECU - TRANSFER SHIFT
ACTUATOR ASSEMBLY)

(a) Disconnect the A26 4 wheel drive control ECU connector.

(b) Disconnect the D67 transfer shift actuator assembly connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A26-6 (SCC) - D67-3 (SCC)

Always

Below 1 Ω

A26-6 (SCC) or D67-3 (SCC) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

2.

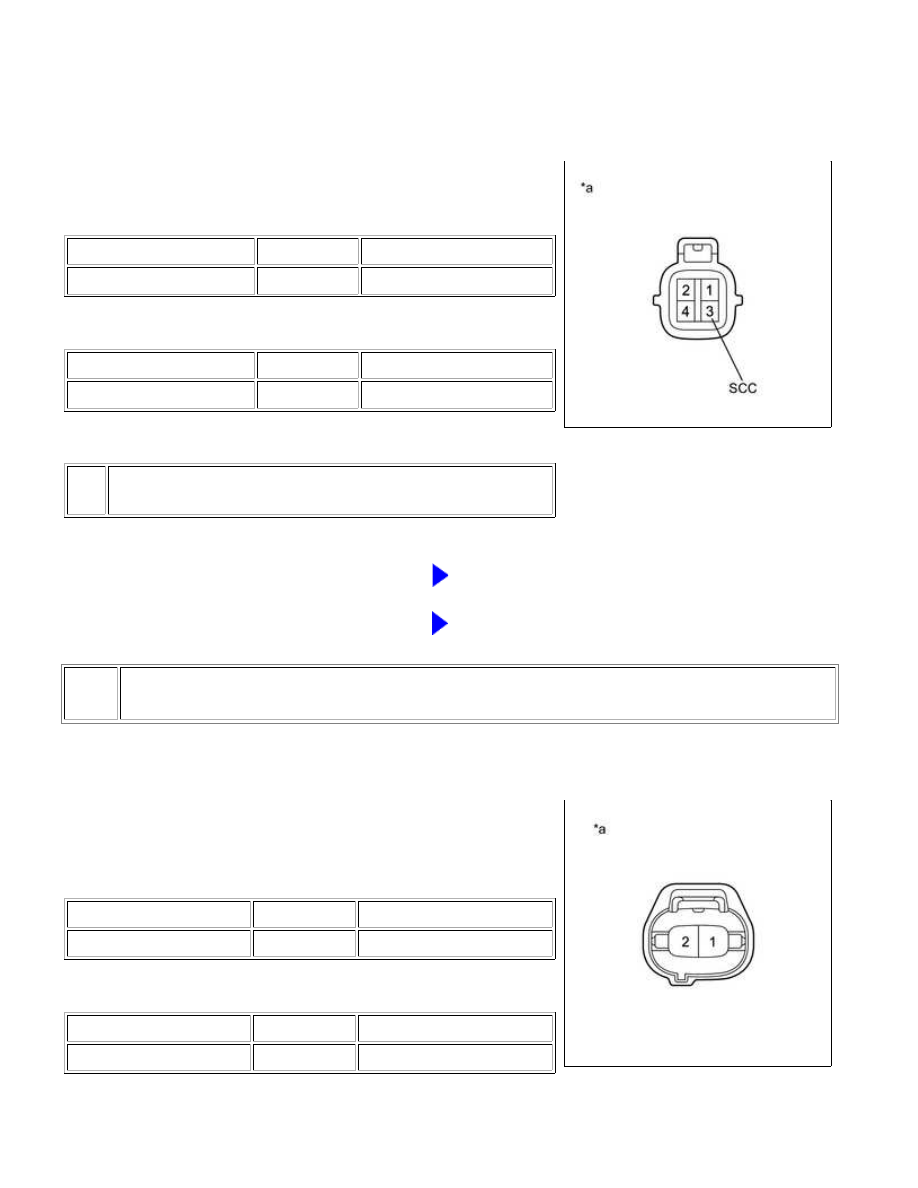

INSPECT TRANSFER SHIFT ACTUATOR ASSEMBLY (SCC TERMINAL)

WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYS...

(a) Disconnect the D67 transfer shift actuator assembly

connector.

(b) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

DTC P17A5 is output

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

3 (SCC) - Body ground

Always

Below 5 Ω

DTC P17A6 is output

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

3 (SCC) - Body ground

Always

1 Ω or higher

Text in Illustration

*a

Component without harness connected

(Transfer Shift Actuator Assembly)

NG

GO TO STEP 3

OK

REPLACE 4 WHEEL DRIVE CONTROL ECU

3.

INSPECT SOLENOID COIL SUB-ASSEMBLY

(a) Disconnect the A solenoid coil sub-assembly connector.

(b) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

DTC P17A5 is output

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

2 - Body ground

Always

Below 5 Ω

DTC P17A6 is output

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

2 - Body ground

Always

1 Ω or higher

Text in Illustration

WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYS...

*a

Component without harness connected

(Solenoid Coil Sub-assembly)

NG

REPLACE SOLENOID COIL SUB-ASSEMBLY

OK

REPLACE TRANSFER SHIFT ACTUATOR ASSEMBLY

WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYS...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000005KPS001X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYSTEM: P17A7; Transfer Synchronization

Actuator Circuit High; 2015 MY Tundra [08/2014 -        ]

DTC

P17A7

Transfer Synchronization Actuator Circuit High

DESCRIPTION

This DTC is detected when a short to B+ is detected in the solenoid coil drive circuit.

DTC

CODE

DTC DETECTION CONDITION

DIAGNOSIS CONDITION

1.

MALFUNCTION STATUS

2.

MALFUNCTION TIME

3.

OTHER

4.

TROUBLE AREA

P17A7

Ignition switch ON (when not switching between

2WD and 4H)

1.

Short to B+ in the solenoid coil drive circuit

2.

1 second or more

3.

1 trip detection logic

4.

Wire harness and

connector

4 wheel drive control ECU

Solenoid coil sub-assembly

Transfer shift actuator

assembly

WIRING DIAGRAM

Refer to DTCs P17A5 and P17A6



.

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK SOLENOID COIL SUB-ASSEMBLY

WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYS...
