Toyota Tundra (2015 year). Manual - part 1001

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000005KPY001X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYSTEM: P17A4; Automatic Disconnecting

Differential Motor Limit Switch Circuit; 2015 MY Tundra [08/2014 -        ]

DTC

P17A4

Automatic Disconnecting Differential Motor Limit Switch Circuit

DESCRIPTION

TERMINAL

IN 2WD

SWITCHING BETWEEN 2WD AND 4WD

IN 4WD

DL1

OFF (OPEN)

ON (GND)

ON (GND)

DL2

ON (GND)

ON (GND)

OFF (OPEN)

This DTC is detected when the limit switch ON/OFF combination (2 lines) is abnormal.

DTC

CODE

DTC DETECTION CONDITION

DIAGNOSIS CONDITION

1.

MALFUNCTION STATUS

2.

MALFUNCTION TIME

3.

OTHER

4.

TROUBLE AREA

P17A4

Ignition switch is ON and engine is running

1.

Limit switch DL1 terminal is OFF (OPEN) and

the DL2 terminal is OFF (OPEN)

2.

1 second or more

3.

1 trip detection logic

4.

Wire harness and connector

4 wheel drive control ECU

A.D.D. actuator (differential

vacuum actuator assembly)

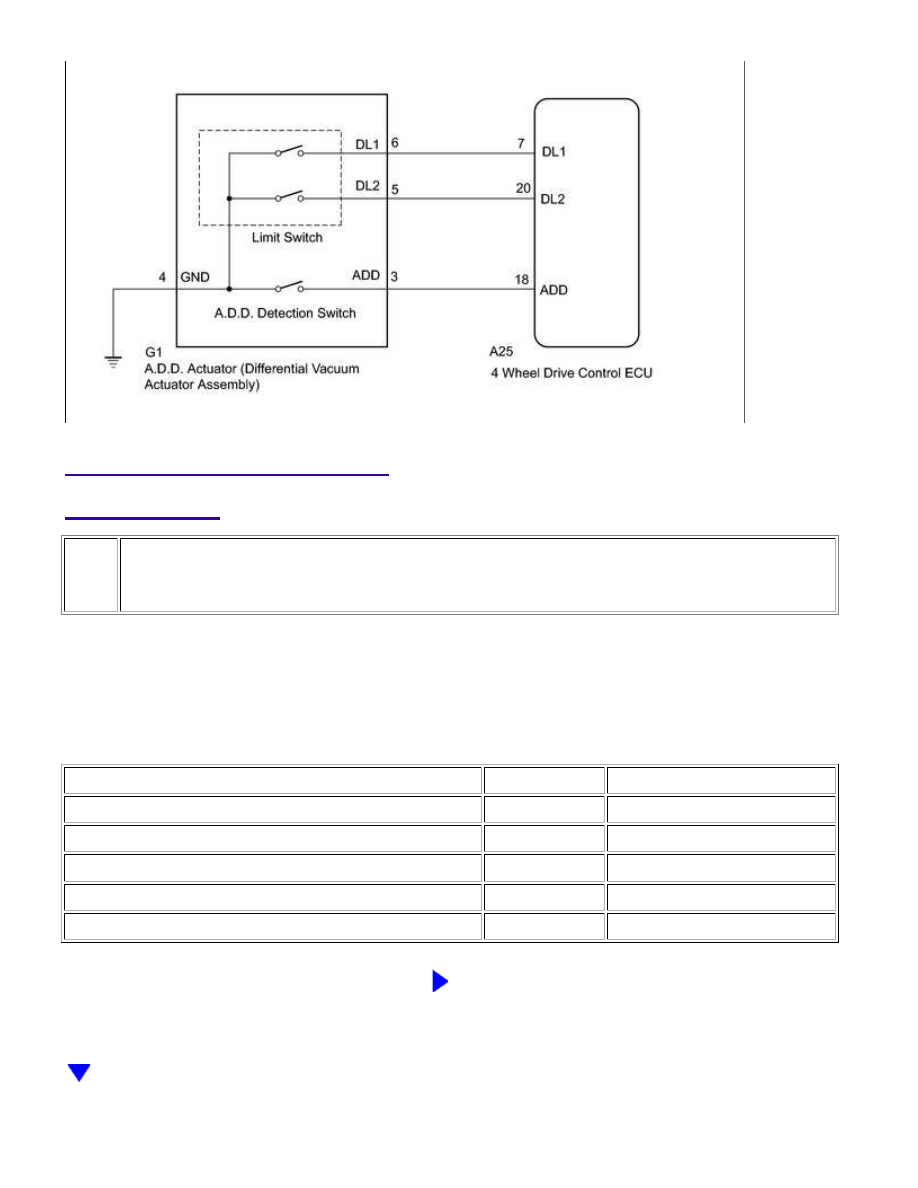

WIRING DIAGRAM

WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYS...

OK

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK HARNESS AND CONNECTOR (4 WHEEL DRIVE CONTROL ECU - DIFFERENTIAL
VACUUM ACTUATOR ASSEMBLY)

(a) Disconnect the A25 4 wheel drive control ECU connector.

(b) Disconnect the G1 A.D.D. actuator (differential vacuum actuator assembly) connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A25-7 (DL1) - G1-6 (DL1)

Always

Below 1 Ω

A25-20 (DL2) - G1-5 (DL2)

Always

Below 1 Ω

G1-4 (GND) - Body ground

Always

Below 1 Ω

A25-7 (DL1) or G1-6 (DL1) - Body ground

Always

10 kΩ or higher

A25-20 (DL2) or G1-5 (DL2) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYS...

2.

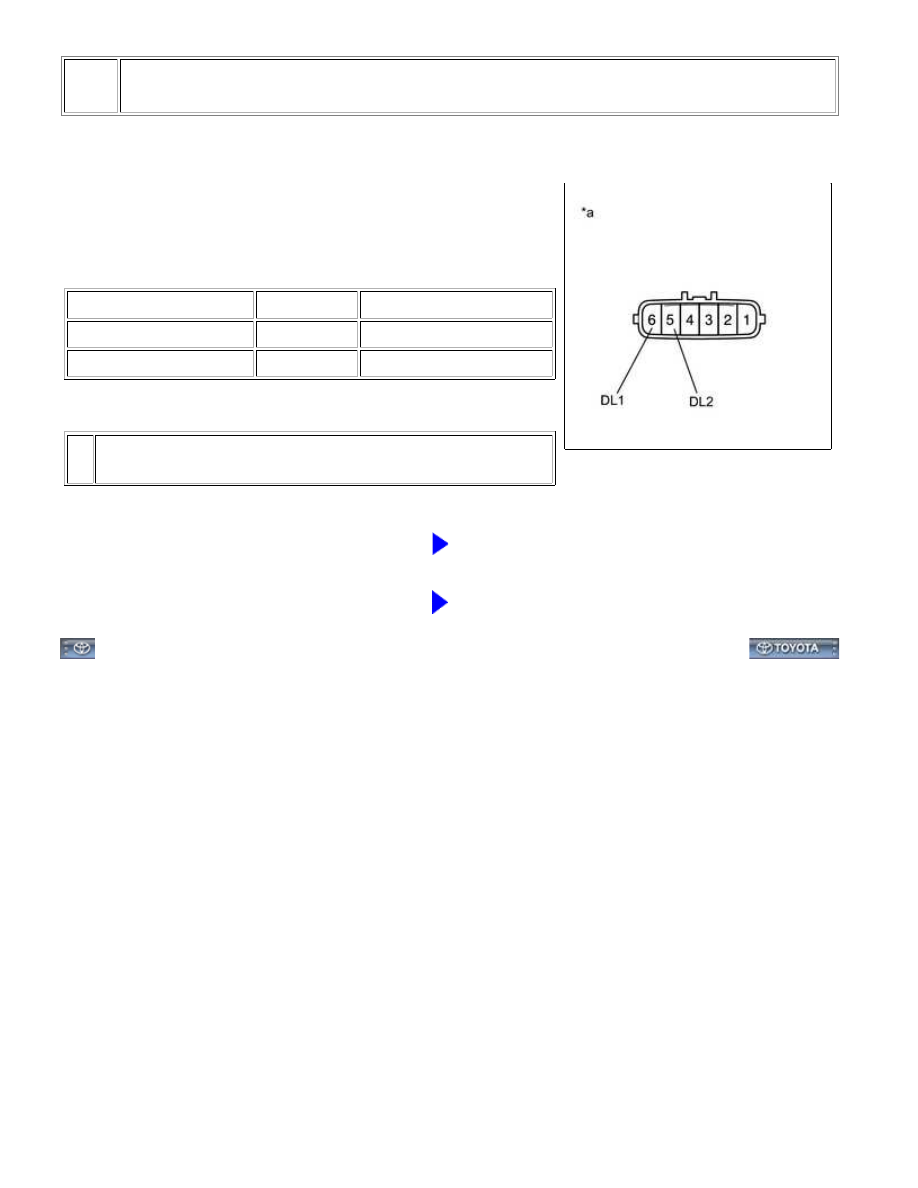

INSPECT DIFFERENTIAL VACUUM ACTUATOR ASSEMBLY (LIMIT SWITCH)

(a) Disconnect the G1 A.D.D. actuator (differential vacuum

actuator assembly) connector.

(b) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

6 (DL1) - Body ground

Always

10 kΩ or higher

5 (DL2) - Body ground

Always

10 kΩ or higher

Text in Illustration

*a

Component without harness connected

(A.D.D. Actuator [Differential Vacuum Actuator Assembly])

NG

REPLACE 4 WHEEL DRIVE CONTROL ECU

OK

REPLACE DIFFERENTIAL VACUUM ACTUATOR

ASSEMBLY

WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYS...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000005KPR001X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYSTEM: P17A5,P17A6; Transfer

Synchronization Actuator Circuit Open; 2015 MY Tundra [08/2014 -        ]

DTC

P17A5

Transfer Synchronization Actuator Circuit Open

DTC

P17A6

Transfer Synchronization Actuator Circuit Low

DESCRIPTION

This DTC is detected when an open circuit or short to ground is detected in the solenoid coil drive circuit.

DTC

CODE

DTC DETECTION CONDITION

DIAGNOSIS CONDITION

1.

MALFUNCTION STATUS

2.

MALFUNCTION TIME

3.

OTHER

4.

TROUBLE AREA

P17A5

Ignition switch ON (when not switching between

2WD and 4H)

1.

Open circuit in the solenoid coil drive circuit

2.

1 second or more

3.

1 trip detection logic

4.

Wire harness and

connector

4 wheel drive control ECU

Solenoid coil sub-assembly

Transfer shift actuator

assembly

P17A6

Ignition switch ON (when switching between 2WD

and 4H)

1.

Short to ground in the solenoid coil drive circuit

2.

0.1 seconds or more

3.

1 trip detection logic

4.

Wire harness and

connector

4 wheel drive control ECU

Solenoid coil sub-assembly

Transfer shift actuator

assembly

WIRING DIAGRAM

WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYS...
