Toyota Tundra (2015 year). Manual - part 999

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZV100PX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: RADIO ANTENNA POLE: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE PULL TOP ANTENNA POLE SUB-ASSEMBLY

(a) Using an 8 mm (0.315 in.) wrench or antenna mast tool, remove

the pull top antenna pole sub-assembly by turning it

counterclockwise.

AUDIO / VISUAL: RADIO ANTENNA POLE: REMOVAL; 2015 MY...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZUZ00PX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: RADIO ANTENNA POLE: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL PULL TOP ANTENNA POLE SUB-ASSEMBLY

(a) Install the pull top antenna pole sub-assembly and tighten it by

hand until it is fully seated.

(b) Using an 8 mm (0.315 in.) wrench or antenna mast tool, tighten the pull top antenna pole sub-assembly

clockwise approximately 1/8 turn (20 to 45 degrees).

HINT:

Do not overtighten the pull top antenna pole sub-assembly. Tighten the pull top antenna pole
sub-assembly with your fingers, not your whole hand.
Do not use pliers to tighten the pull top antenna pole sub-assembly as it can leave marks on the pull top
antenna pole sub-assembly surface.
The pull top antenna pole sub-assembly cannot be tightened by hand to the proper torque specification.

Torque:

3.3 N·m {3.4 kgf·cm, 29in·lbf}

AUDIO / VISUAL: RADIO ANTENNA POLE: INSTALLATION; 201...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZVG00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: RADIO RECEIVER (for Column Shift Type): COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

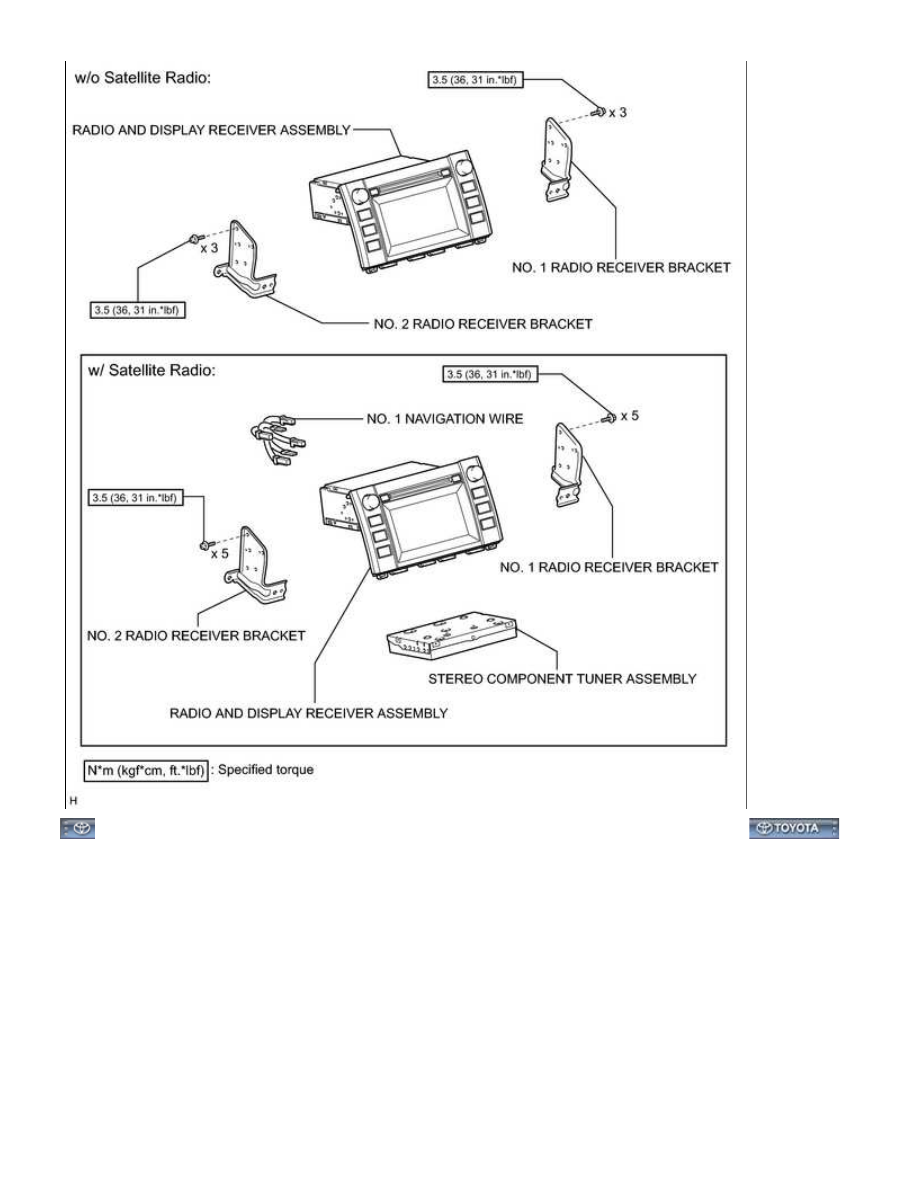

COMPONENTS

ILLUSTRATION

ILLUSTRATION

AUDIO / VISUAL: RADIO RECEIVER (for Column Shift Type): CO...

AUDIO / VISUAL: RADIO RECEIVER (for Column Shift Type): CO...
