Toyota Tundra (2015 year). Manual - part 997

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030JP018X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: MICROPHONE AMPLIFIER: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL MICROPHONE AMPLIFIER ASSEMBLY

(a) Attach the 2 claws to install the microphone amplifier assembly.

NOTICE:

Take care to install the microphone amplifier assembly in the correct direction.

(b) Connect the connector.

2. INSTALL ROOF CONSOLE BOX ASSEMBLY

AUDIO / VISUAL: MICROPHONE AMPLIFIER: INSTALLATION; 2...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZUX00GX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

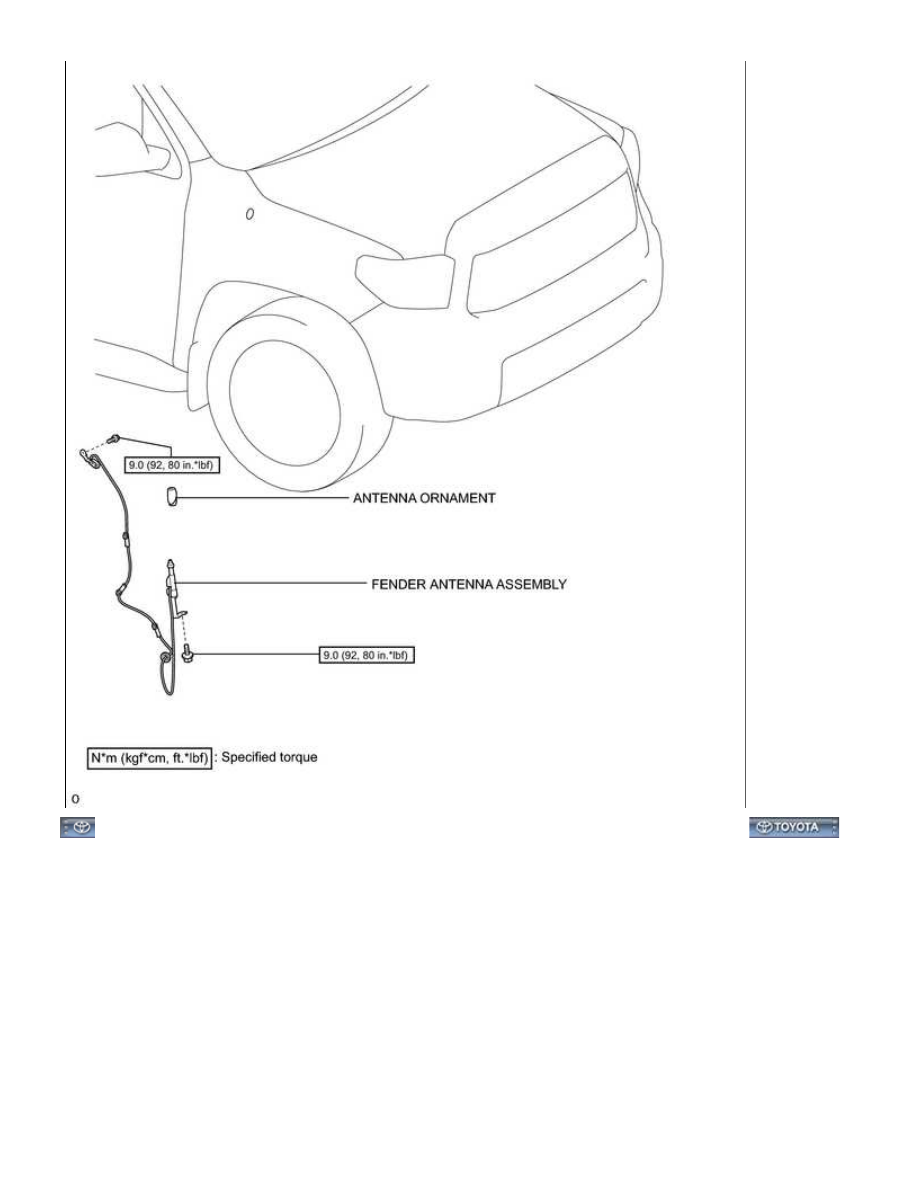

Title: AUDIO / VISUAL: RADIO ANTENNA: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

ILLUSTRATION

AUDIO / VISUAL: RADIO ANTENNA: COMPONENTS; 2015 MY T...

AUDIO / VISUAL: RADIO ANTENNA: COMPONENTS; 2015 MY T...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZUY00GX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: RADIO ANTENNA: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE PULL TOP ANTENNA POLE SUB-ASSEMBLY

2. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal

notice before proceeding with work



.

3. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the

SRS system.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

4. REMOVE INSTRUMENT PANEL SUB-ASSEMBLY

(a) for Column Shift Type:

(b) for Floor Shift Type:

5. REMOVE ANTENNA ORNAMENT

(a) Remove the antenna ornament as shown in the illustration.

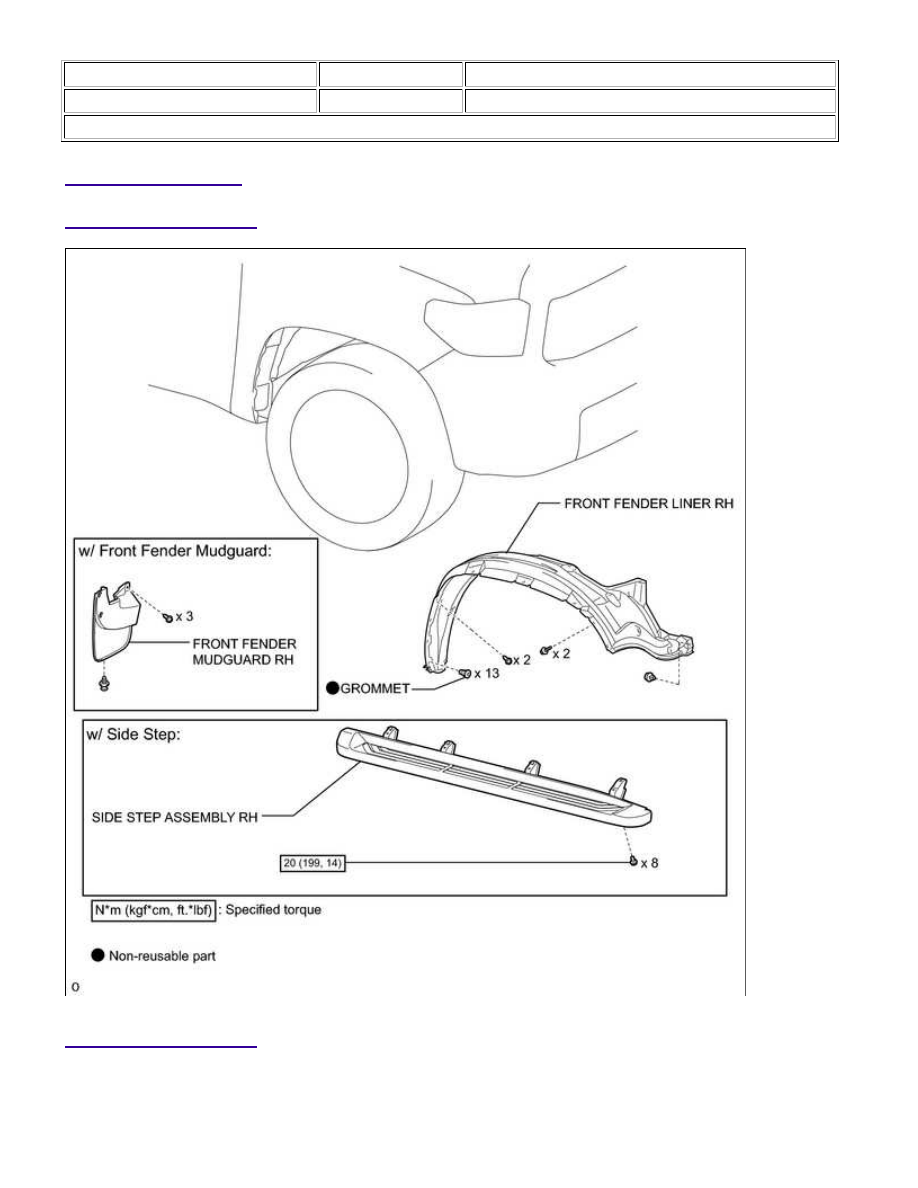

6. REMOVE SIDE STEP ASSEMBLY RH (w/ Side Step)

7. REMOVE FRONT FENDER MUDGUARD RH (w/ Front Fender Mudguard)

8. REMOVE FRONT FENDER LINER RH

9. REMOVE FENDER ANTENNA ASSEMBLY

AUDIO / VISUAL: RADIO ANTENNA: REMOVAL; 2015 MY Tundra...
