Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZVH00MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: RADIO RECEIVER (for Column Shift Type): REMOVAL; 2015 MY Tundra [08/2014 -

       ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal

notice before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

3. REMOVE CENTER LOWER INSTRUMENT COVER

4. REMOVE AIR CONDITIONING CONTROL ASSEMBLY

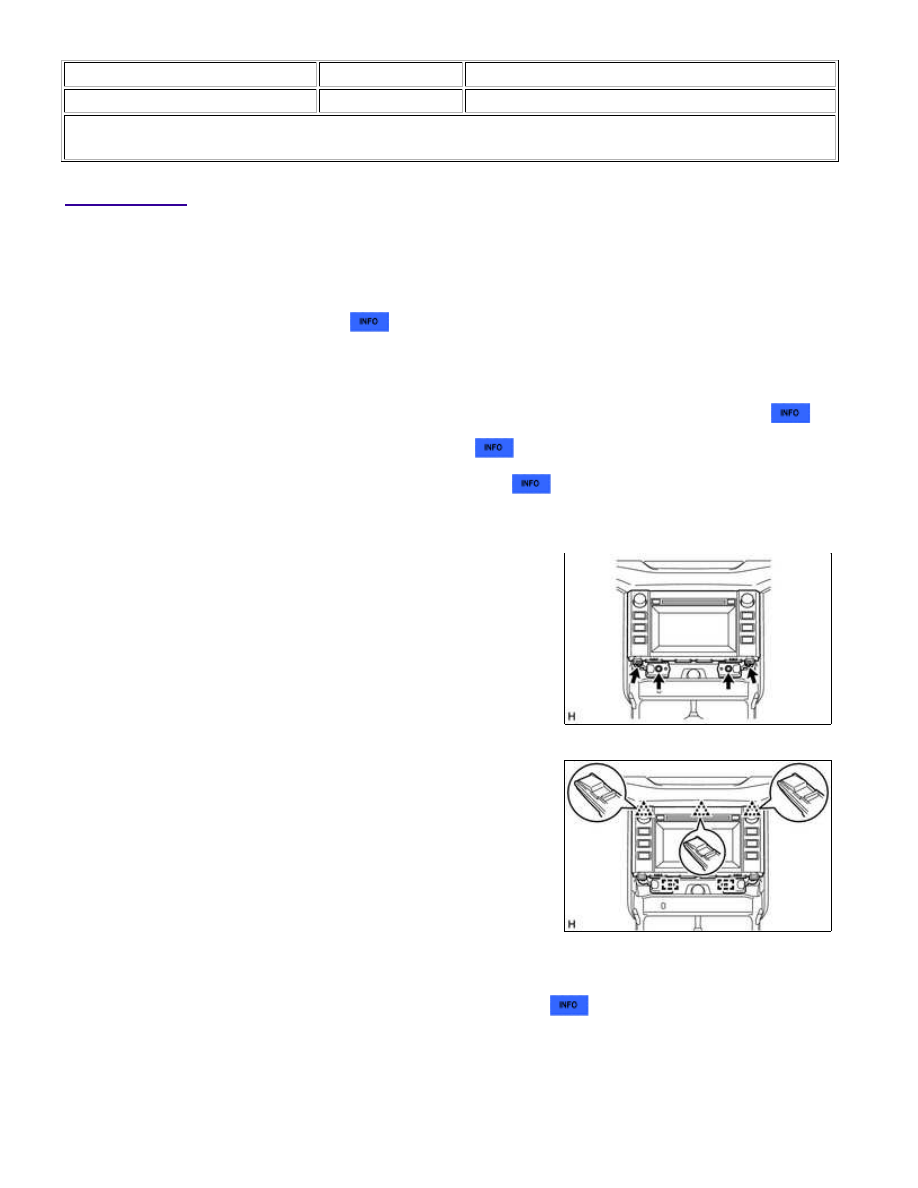

5. REMOVE RADIO AND DISPLAY RECEIVER ASSEMBLY

(a) Remove the 4 bolts.

(b) Pull the radio and display receiver assembly with bracket to

(c) Disconnect each connector and remove the radio and display receiver assembly with bracket.

6. REMOVE NO. 1 NAVIGATION WIRE (w/ Satellite Radio)

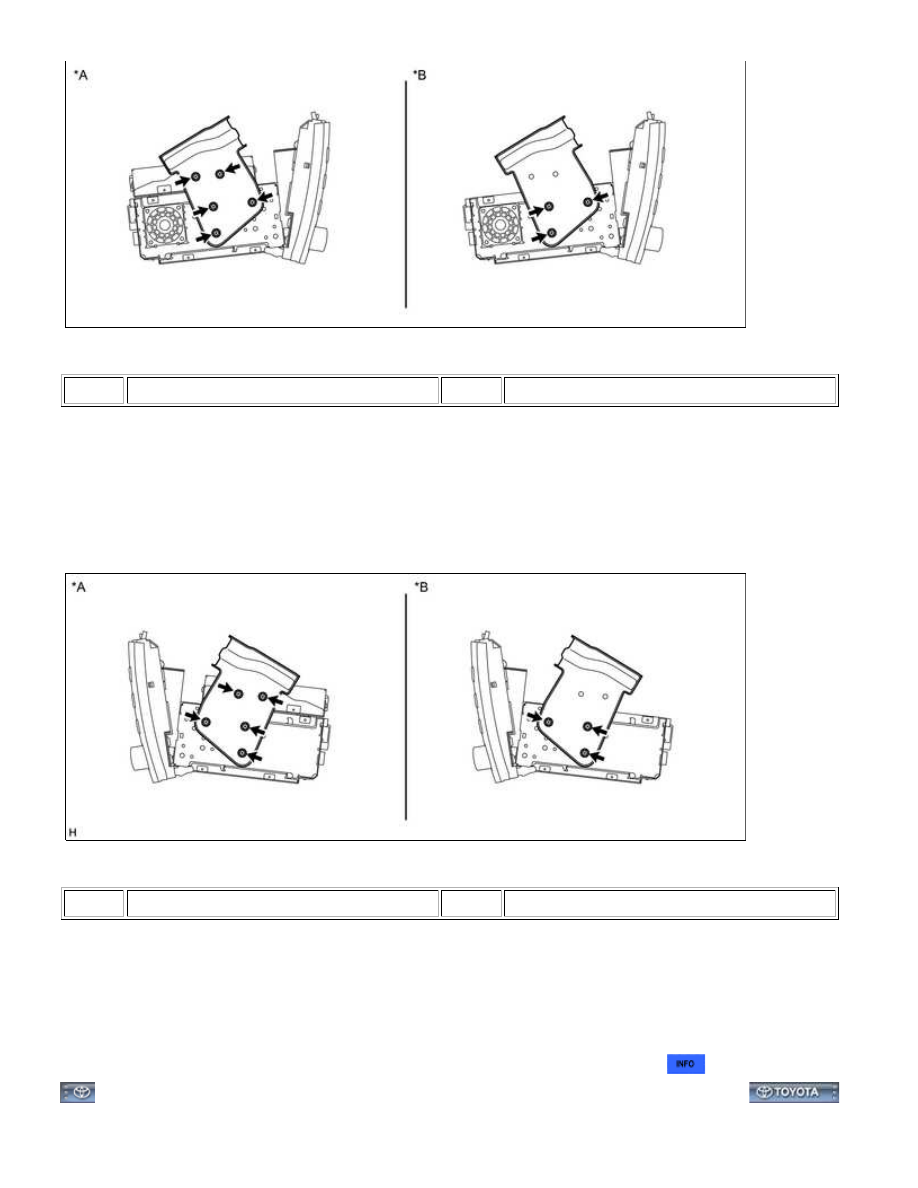

7. REMOVE NO. 1 RADIO RECEIVER BRACKET

AUDIO / VISUAL: RADIO RECEIVER (for Column Shift Type): R...

Text in Illustration

*A

w/ Satellite Radio

*B

w/o Satellite Radio

(a) w/ Satellite Radio:

Remove the 5 bolts and No. 1 radio receiver bracket.

(b) w/o Satellite Radio:

Remove the 3 bolts and No. 1 radio receiver bracket.

8. REMOVE NO. 2 RADIO RECEIVER BRACKET

Text in Illustration

*A

w/ Satellite Radio

*B

w/o Satellite Radio

(a) w/ Satellite Radio:

Remove the 5 bolts and No. 2 radio receiver bracket.

(b) w/o Satellite Radio:

Remove the 3 bolts and No. 2 radio receiver bracket.

9. REMOVE STEREO COMPONENT TUNER ASSEMBLY (w/ Satellite Radio)

AUDIO / VISUAL: RADIO RECEIVER (for Column Shift Type): R...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZVF00MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: RADIO RECEIVER (for Column Shift Type): INSTALLATION; 2015 MY Tundra [08/2014 -

       ]

INSTALLATION

1. INSTALL STEREO COMPONENT TUNER ASSEMBLY (w/ Satellite Radio)

2. INSTALL NO. 2 RADIO RECEIVER BRACKET

(a) w/o Satellite Radio:

Install the No. 2 radio receiver bracket with the 3 bolts.

Torque:

3.5 N·m {36 kgf·cm, 31in·lbf}

(b) w/ Satellite Radio:

Install the No. 2 radio receiver bracket with the 5 bolts.

Torque:

3.5 N·m {36 kgf·cm, 31in·lbf}

3. INSTALL NO. 1 RADIO RECEIVER BRACKET

(a) w/o Satellite Radio:

Install the No. 1 radio receiver bracket with the 3 bolts.

Torque:

3.5 N·m {36 kgf·cm, 31in·lbf}

(b) w/ Satellite Radio:

Install the No. 1 radio receiver bracket with the 5 bolts.

Torque:

3.5 N·m {36 kgf·cm, 31in·lbf}

4. INSTALL NO. 1 NAVIGATION WIRE (w/ Satellite Radio)

5. INSTALL RADIO AND DISPLAY RECEIVER ASSEMBLY

(a) Connect each connector.

(b) Insert the radio and display receiver assembly with bracket and attach the 2 guides and 3 clips on its

backside.

NOTICE:

When inserting the radio receiver, do not press its knobs.

(c) Install the radio and display receiver assembly with bracket with the 4 bolts.

Torque:

5.5 N·m {56 kgf·cm, 49in·lbf}

6. INSTALL AIR CONDITIONING CONTROL ASSEMBLY

7. INSTALL CENTER LOWER INSTRUMENT COVER

8. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

AUDIO / VISUAL: RADIO RECEIVER (for Column Shift Type): INS...

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.
