OK

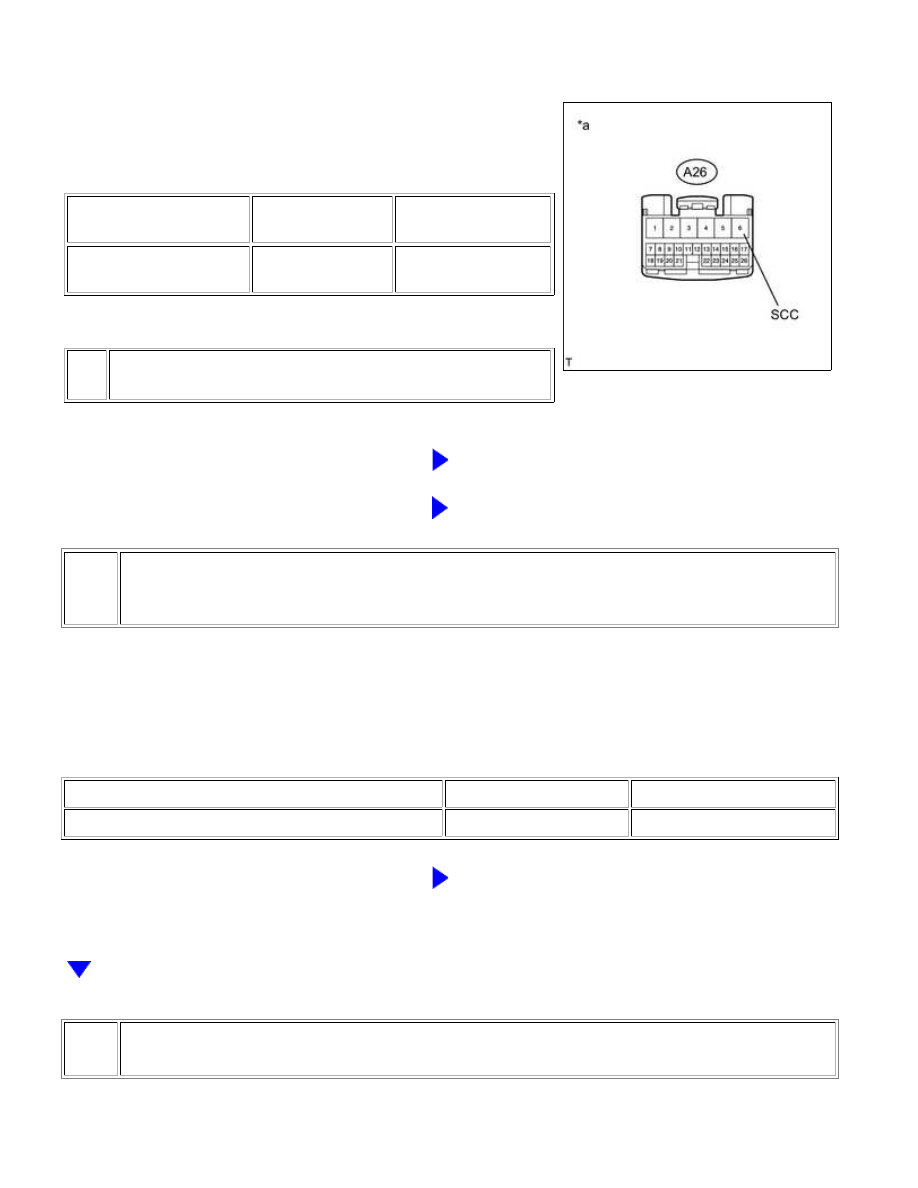

(a) Disconnect the 4 wheel drive control ECU connector.

(b) Measure the voltage according to the value(s) in the table

below.

Standard Voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

A26-6 (SCC) - Body

ground

Ignition switch ON

Below 1 V

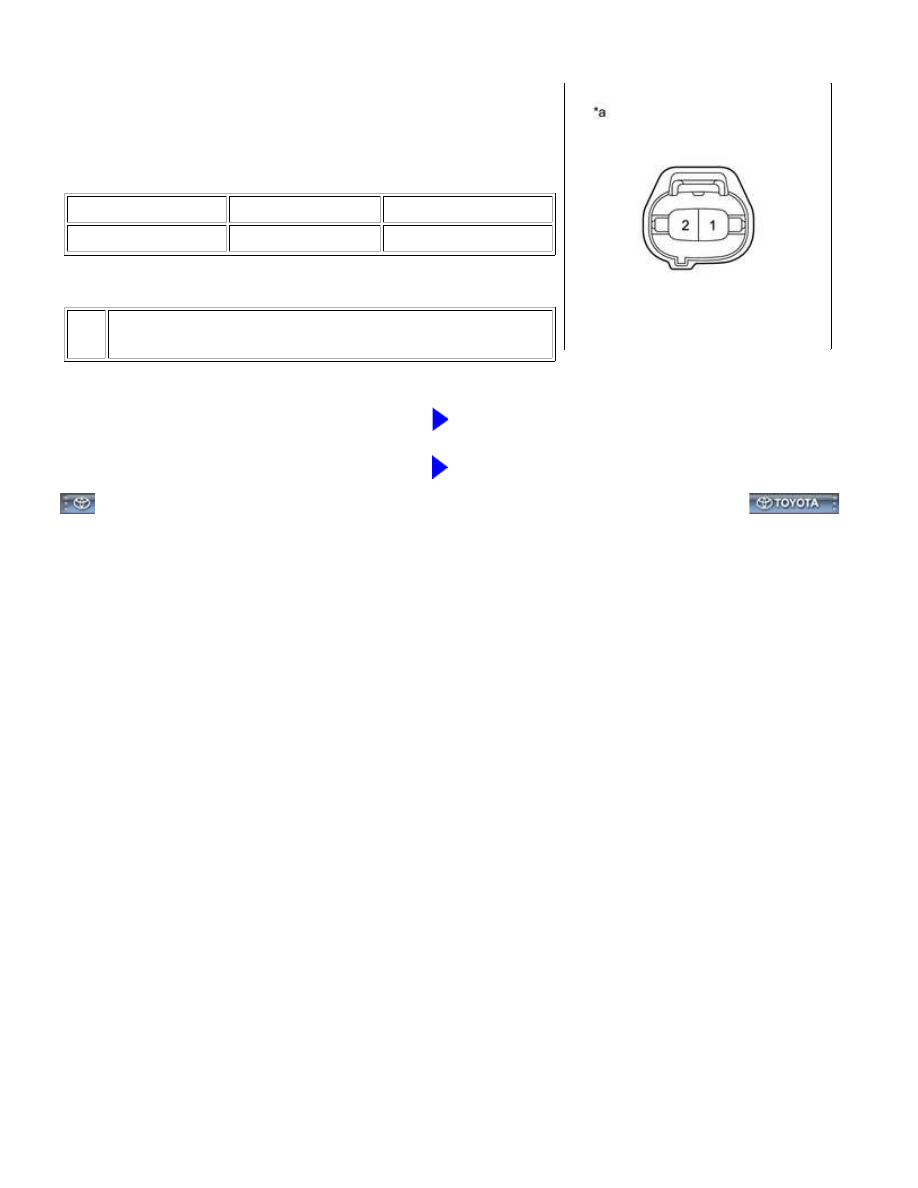

Text in Illustration

*a

NG

GO TO STEP 2

OK

REPLACE 4 WHEEL DRIVE CONTROL ECU

2.

CHECK HARNESS AND CONNECTOR (4 WHEEL DRIVE CONTROL ECU AND TRANSFER
SHIFT ACTUATOR ASSEMBLY - BODY GROUND)

(a) Disconnect the A26 4 wheel drive control ECU connector.

(b) Disconnect the D67 transfer shift actuator assembly connector.

(c) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

A26-6 (SCC) or D67-3 (SCC) - Body ground

Ignition switch ON

Below 1 V

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

3.

INSPECT SOLENOID COIL SUB-ASSEMBLY

WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYS...

(a) Disconnect the A solenoid coil sub-assembly connector.

(b) Measure the voltage according to the value(s) in the table

below.

Standard Voltage:

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

2 - Body ground

Ignition switch ON

Below 1 V

Text in Illustration

*a

Component without harness connected

(Solenoid Coil Sub-assembly)

NG

REPLACE SOLENOID COIL SUB-ASSEMBLY

OK

REPLACE TRANSFER SHIFT ACTUATOR ASSEMBLY

WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYS...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000005KPP001X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYSTEM: P17A8,P17A9; Transfer Shift Motor

Control Circuit Circuit Open; 2015 MY Tundra [08/2014 -        ]

DTC

P17A8

Transfer Shift Motor Control Circuit Circuit Open

DTC

P17A9

Transfer Shift Motor Control Circuit Low

DESCRIPTION

This DTC is detected when an open circuit or short to ground is detected in the transfer shift motor drive circuit.

DTC

CODE

DTC DETECTION CONDITION

DIAGNOSIS CONDITION

1.

MALFUNCTION STATUS

2.

MALFUNCTION TIME

3.

OTHER

4.

TROUBLE AREA

P17A8

Ignition switch ON (when transfer shift motor is not

operating)

1.

Open circuit in the transfer shift motor drive circuit

2.

1 second or more

3.

1 trip detection logic

4.

Wire harness and

connector

4 wheel drive control ECU

Transfer shift actuator

assembly

P17A9

Ignition switch ON (when transfer shift motor is not

operating)

1.

Short to ground in the transfer shift motor drive

circuit

2.

1 second or more

3.

1 trip detection logic

4.

Wire harness and

connector

4 wheel drive control ECU

Transfer shift actuator

assembly

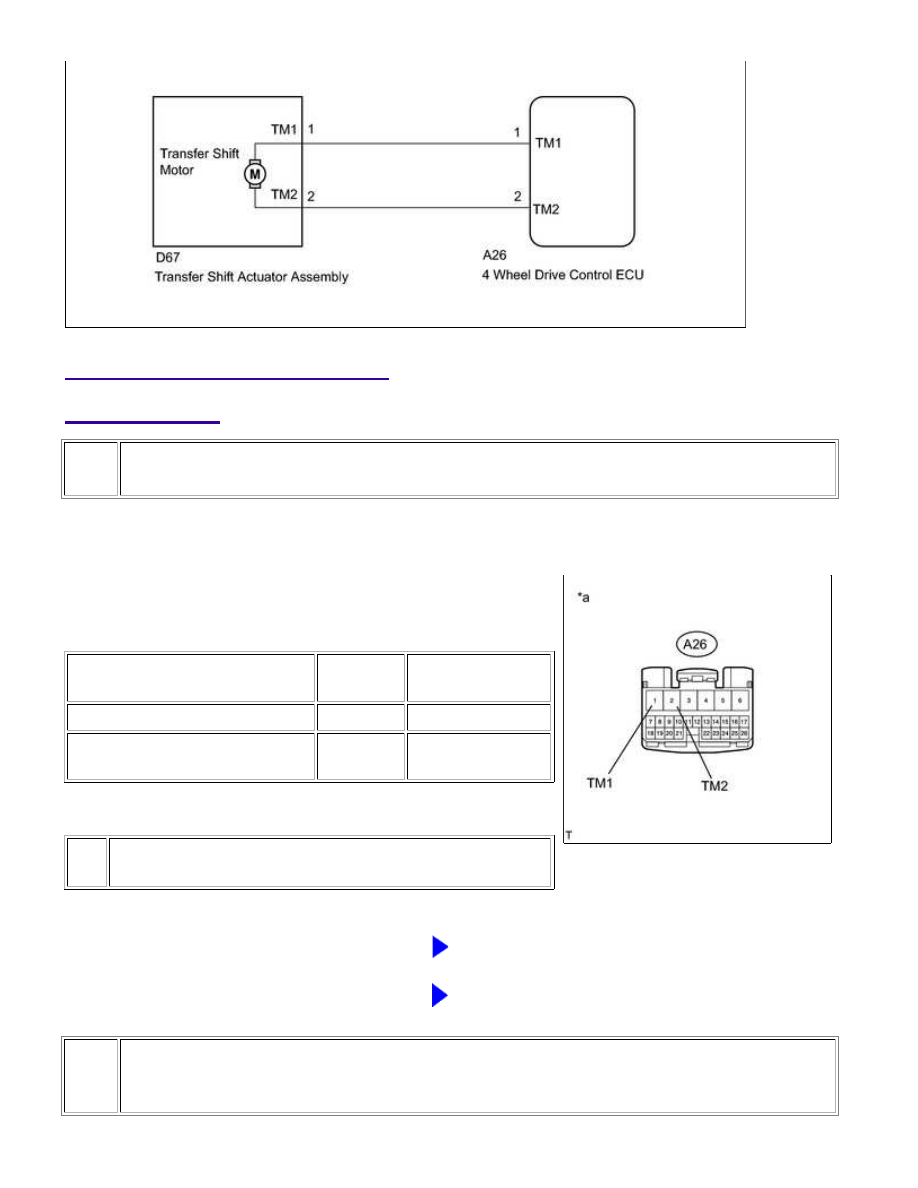

WIRING DIAGRAM

WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYS...

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK TRANSFER SHIFT ACTUATOR ASSEMBLY (TRANSFER SHIFT MOTOR)

(a) Disconnect the 4 wheel drive control ECU connector.

(b) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

A26-1 (TM1) - A26-2 (TM2)

Always

Below 5 Ω

A26-1 (TM1) or A26-2 (TM2) -

Body ground

Always

10 kΩ or higher

Text in Illustration

*a

NG

GO TO STEP 2

OK

REPLACE 4 WHEEL DRIVE CONTROL ECU

2.

CHECK HARNESS AND CONNECTOR (4 WHEEL DRIVE CONTROL ECU - TRANSFER SHIFT
ACTUATOR ASSEMBLY)

WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYS...
