Toyota Tundra (2015 year). Manual - part 29

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000334K00VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: REAR DOOR SPEAKER (for CrewMax): INSTALLATION; 2015 MY Tundra [08/2014 -

       ]

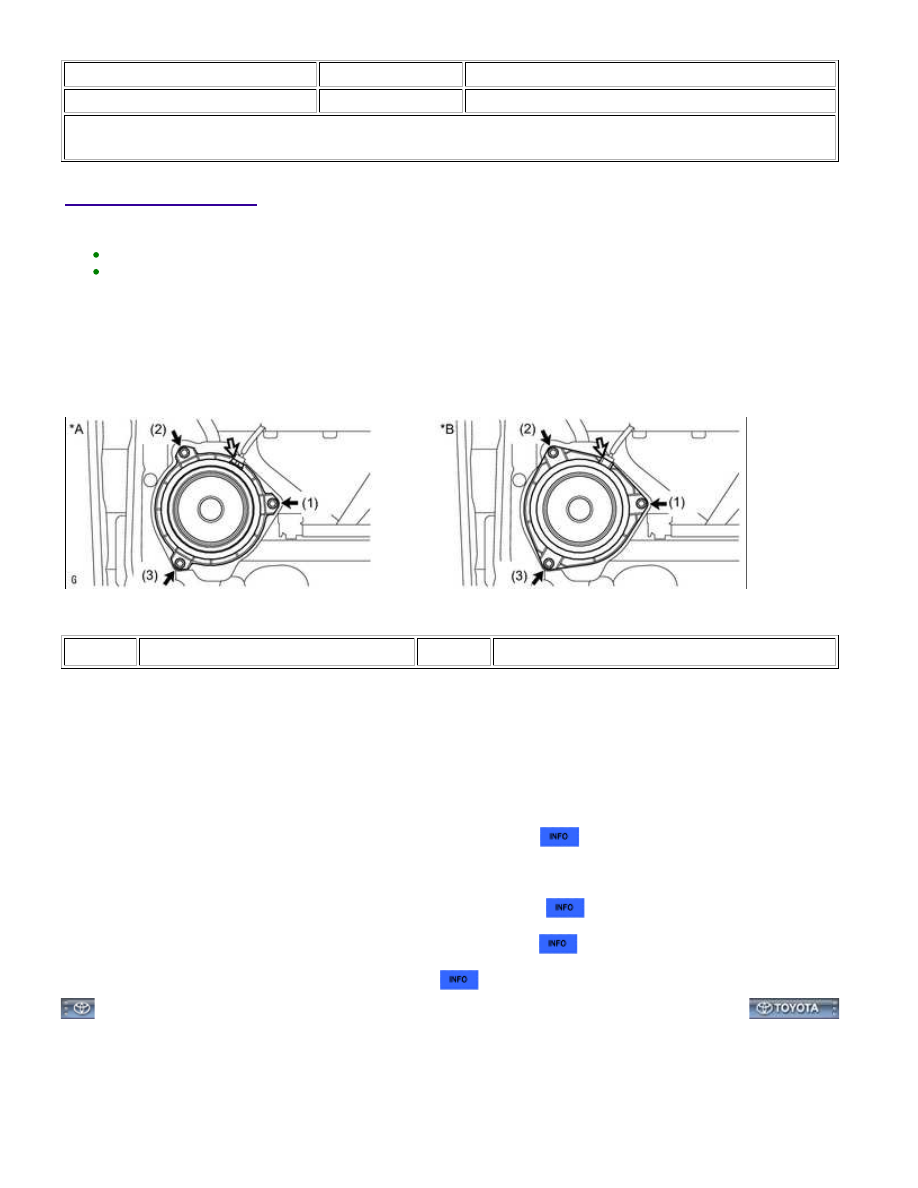

INSTALLATION

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. INSTALL REAR NO. 2 SPEAKER ASSEMBLY

(a) Attach the 3 claws to install the rear No. 2 speaker assembly to the rear door trim board sub-assembly.

2. INSTALL REAR NO. 1 SPEAKER ASSEMBLY

(a) Connect the connector.

Text in Illustration

*A

for Standard

*B

for 12 Speakers

(b) Install the rear No. 1 speaker assembly with the 3 screws.

NOTICE:

Install the screws in the order shown in the illustration.

3. INSTALL REAR DOOR TRIM BOARD SUB-ASSEMBLY LH

4. INSTALL REAR DOOR ARMREST COVER LH

5. INSTALL REAR UPPER DOOR ARMREST BASE PANEL LH

6. INSTALL REAR DOOR INSIDE HANDLE BEZEL PLUG LH

7. INSTALL REAR DOOR FRAME GARNISH LH

AUDIO / VISUAL: REAR DOOR SPEAKER (for CrewMax): INSTA...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000004CVY006X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: REAR DOOR SPEAKER (for Double Cab): COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

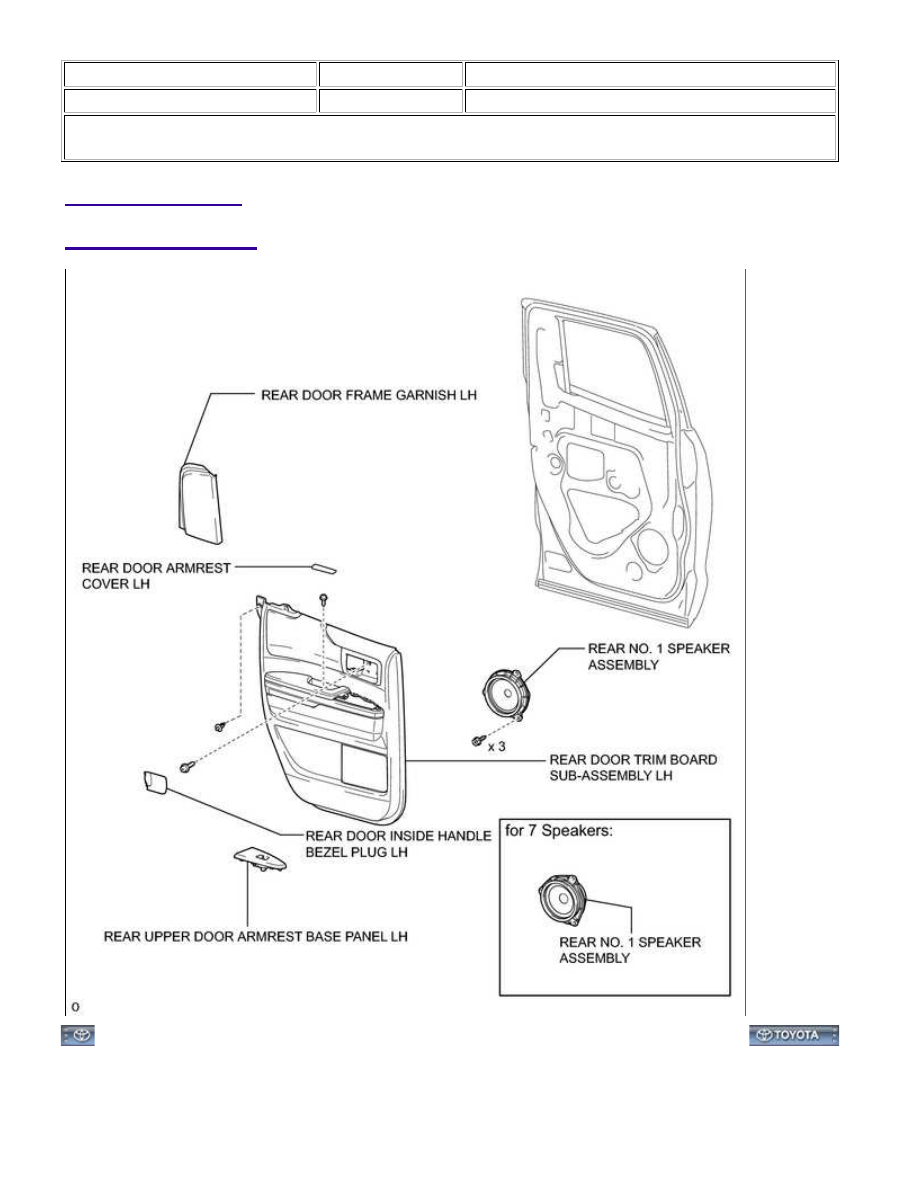

COMPONENTS

ILLUSTRATION

AUDIO / VISUAL: REAR DOOR SPEAKER (for Double Cab): COM...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZUS00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: REAR DOOR SPEAKER (for Double Cab): REMOVAL; 2015 MY Tundra [08/2014 -        ]

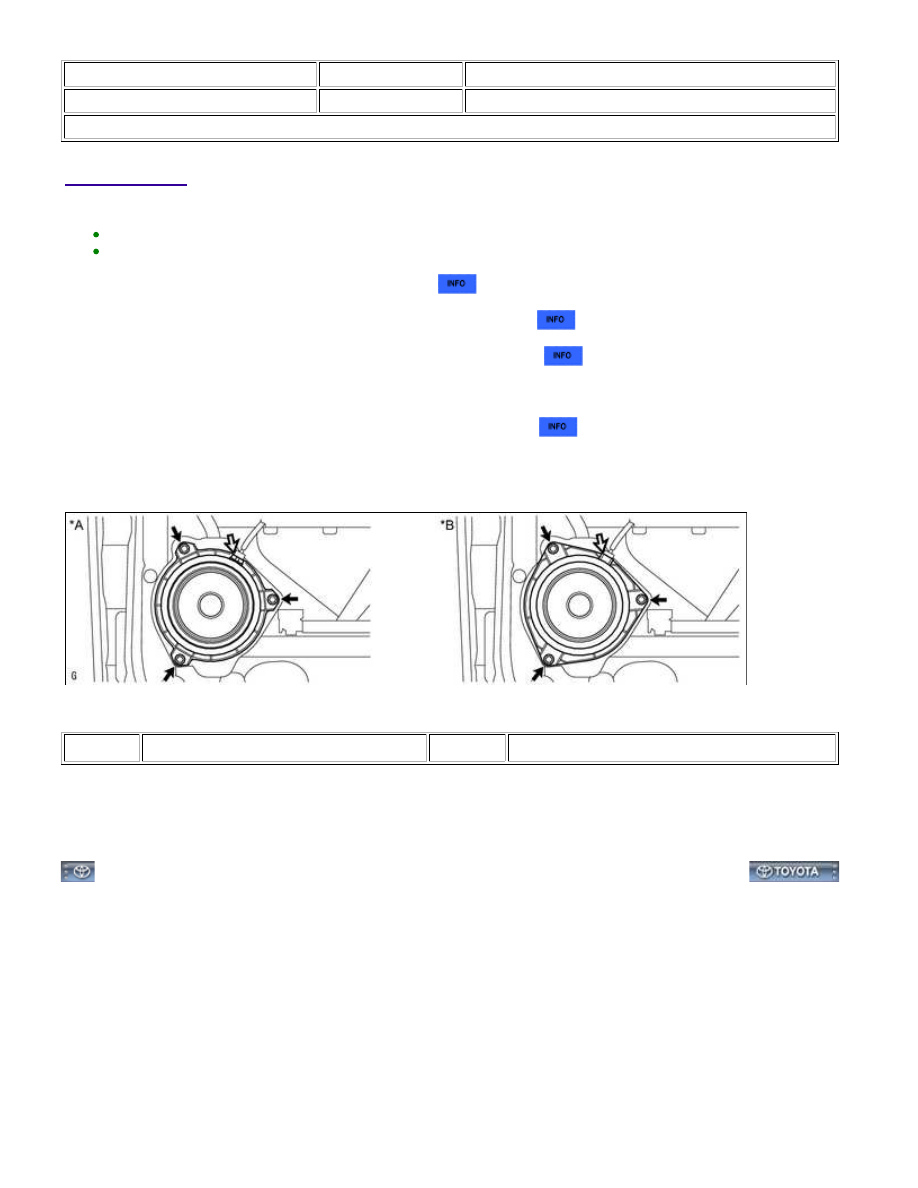

REMOVAL

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. REMOVE REAR DOOR FRAME GARNISH LH

2. REMOVE REAR DOOR INSIDE HANDLE BEZEL PLUG LH

3. REMOVE REAR UPPER DOOR ARMREST BASE PANEL LH

4. REMOVE REAR DOOR ARMREST COVER LH

5. REMOVE REAR DOOR TRIM BOARD SUB-ASSEMBLY LH

6. REMOVE REAR NO. 1 SPEAKER ASSEMBLY

(a) Remove the 3 screws.

Text in Illustration

*A

for Standard

*B

for 7 Speakers

NOTICE:

AUDIO / VISUAL: REAR DOOR SPEAKER (for Double Cab): REM...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002ZUQ009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: REAR DOOR SPEAKER (for Double Cab): INSPECTION; 2015 MY Tundra [08/2014 -

       ]

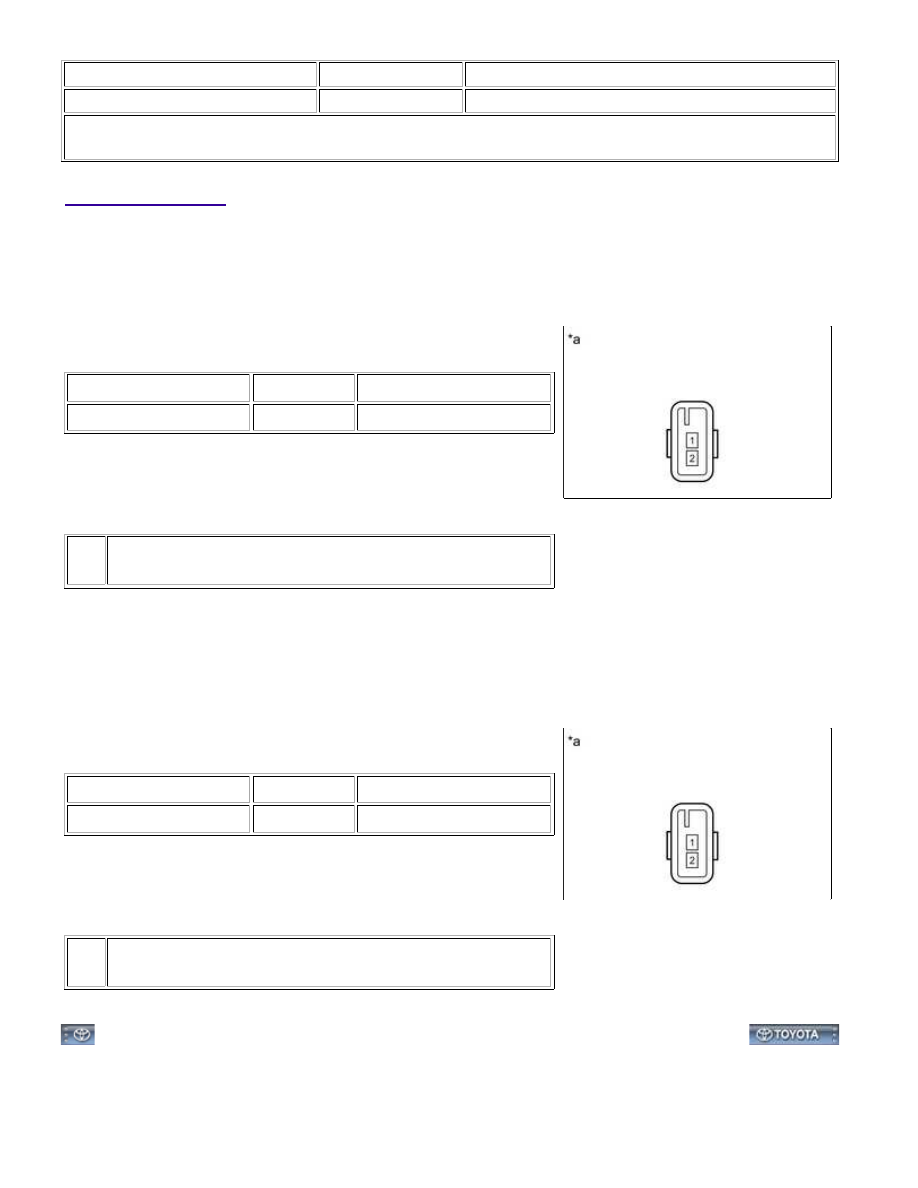

INSPECTION

1. INSPECT REAR NO. 1 SPEAKER ASSEMBLY (for

Standard)

(a) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

Always

3.2 to 4.8 Ω

If the result is not as specified, replace the rear No. 1 speaker

assembly.

Text in Illustration

*a

Component without harness connected

(Rear No. 1 Speaker Assembly)

2. INSPECT REAR NO. 1 SPEAKER ASSEMBLY (for 7

Speakers)

(a) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

Always

2 Ω

If the result is not as specified, replace the rear No. 1 speaker

assembly.

Text in Illustration

*a

Component without harness connected

(Rear No. 1 Speaker Assembly)

AUDIO / VISUAL: REAR DOOR SPEAKER (for Double Cab): INSP...
