Самосвал Terex TR35. Руководство - часть 7





1652

1653

0

5

10

15

20

25

RPM x100

30

ENG

WATER

TEMP

ENG

OIL

PRESS

P

1

1

2

3

4

0

10

30

20

40

km/h

50

MPH

20

20

20

20

OIL

TEMP

TRANS

50

150

120 140

OIL

PRESS

TRANS

P

1

AIR

PRESS

SERVICE

5

6

7

8

3-6

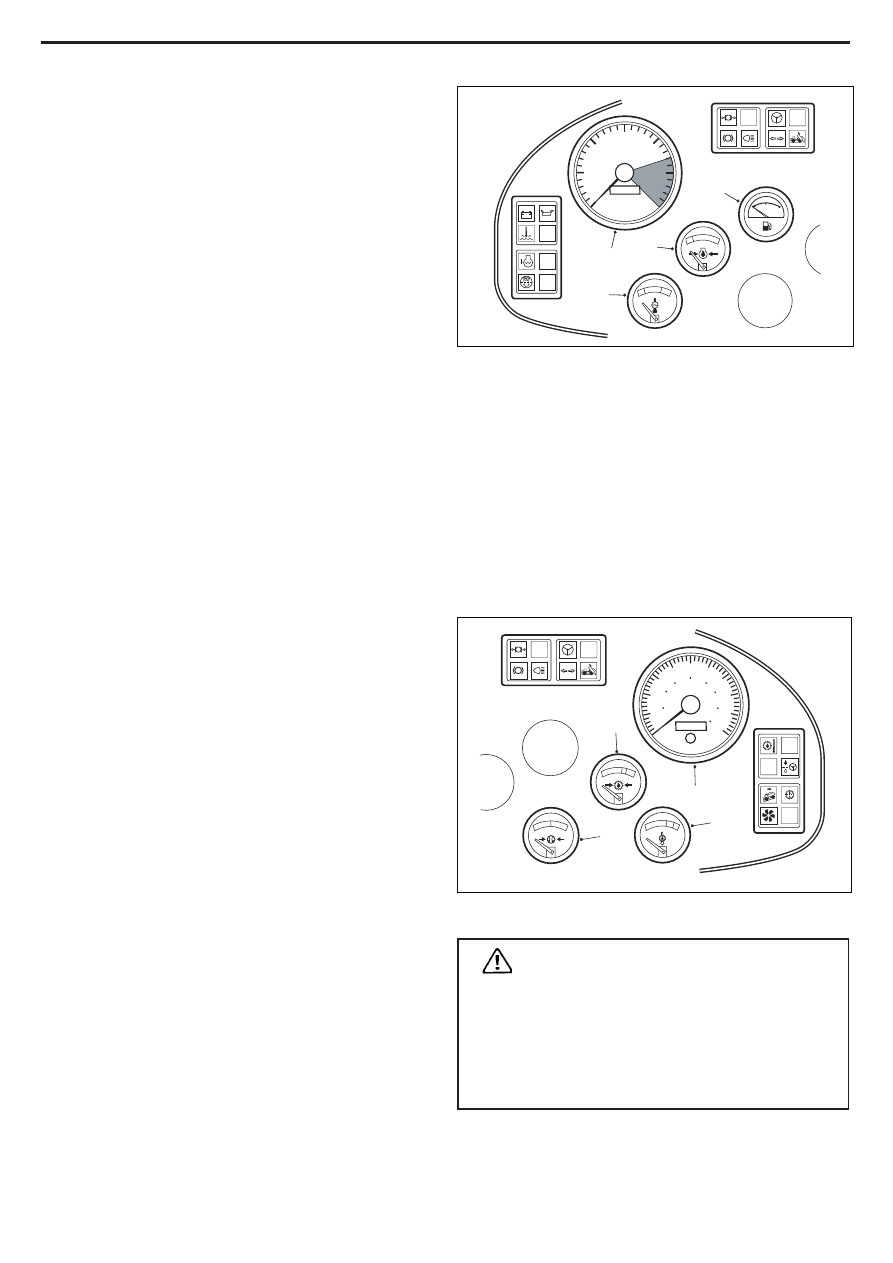

Органы и системы управления

Приборы
1.  Указатель температуры охлаждающей

жидкости двигателя – после прогрева

двигателя стрелка этого указателя должна

оставаться в зеленой зоне. Если стрелка

переходит в красную зону, остановите двигатель

и выясните причину перегрева.
2.  Тахометр / счетчик часов работы

двигателя – тахометр приводится от ЭБУ

двигателя, указывает частоту вращения

коленчатого вала двигателя в оборотах в

минуту. Стрелка указывает изменение оборотов

двигателя. Нахождение стрелки тахометра в

красной зоне шкалы не допускается. Цифровой

счетчик часов работы встроен в тахометр,

он фиксирует общее количество часов,

отработанных двигателем. Его показания

используются для учета работы и планирования

технического обслуживания автомобиля.
3.  Указатель давления масла в двигателе  –

при нормальных оборотах двигателя стрелка

этого манометра должна находиться в зеленой

зоне. Если стрелка не поднимется выше верхней

границы красной зоны, остановите двигатель и

устраните неисправность.
4.  Указатель уровня топлива – указывает

уровень топлива в баке. Перед постановкой

автомобиля на стоянку на ночь заполните бак

для минимизации образования конденсата. Не

вырабатывайте топливо из бака полностью, т.к.

в этом случае потребуется прокачка системы

питания.
5.  Указатель давления воздуха в резервуаре

пневматической системы – указывает

давление воздуха в главных резервуарах. Во

время движения стрелка должна находиться в

зеленой зоне. Давление при этом достаточно

для эффективного торможения и остановки

автомобиля. Если стрелка не поднимется выше

верхней границы красной зоны, остановите

двигатель и устраните неисправность.
6.  Указатель давления масла в коробке

передач – указывает давление масла,

развиваемое при включении муфты коробки

передач. Это давление меняется при

переключении передач, а также при изменении

оборотов и нагрузки. Во время движения стрелка

должна находиться в зеленой зоне. Допускается

кратковременный переход стрелки в нижнюю

красную зону.
Если стрелка остается в красной зоне в течение

длительного времени, остановите автомобиль и

устраните неисправность.
7.  Спидометр / одометр – спидометр

приводится по сигналам от коробки передач, он

показывает скорость движения в километрах

в час и милях в час. В спидометр встроен

цифровой одометр, показывающий общий

пробег автомобиля на данный момент времени.

ПРЕДУПРЕЖДЕНИЕ

Запрещается отпускать стояночный

тормоз и трогаться с места, пока

давление в резервуарах пневматической

системы (указываемое манометром),

не достигнет 7,2 бар (105 фунт-сил на

квадратный дюйм). (Стрелка должна

находиться в зеленой зоне).

1700

1478

TEST

7

8

9

10

11

12

HAZARD

1

2

3

4

5

6

M

3-7

Органы и системы управления

8.  Указатель температуры масла в коробке передач - указывает

температуру масла в картере коробки передач. При нормальной

работе стрелка этого указателя должна находиться в зеленой зоне

шкалы. При включении ретардера и работе гидротрансформатора

стрелка может заходить в желтую зону. Если стрелка переходит в

красную зону, остановите автомобиль и выясните причину перегрева.

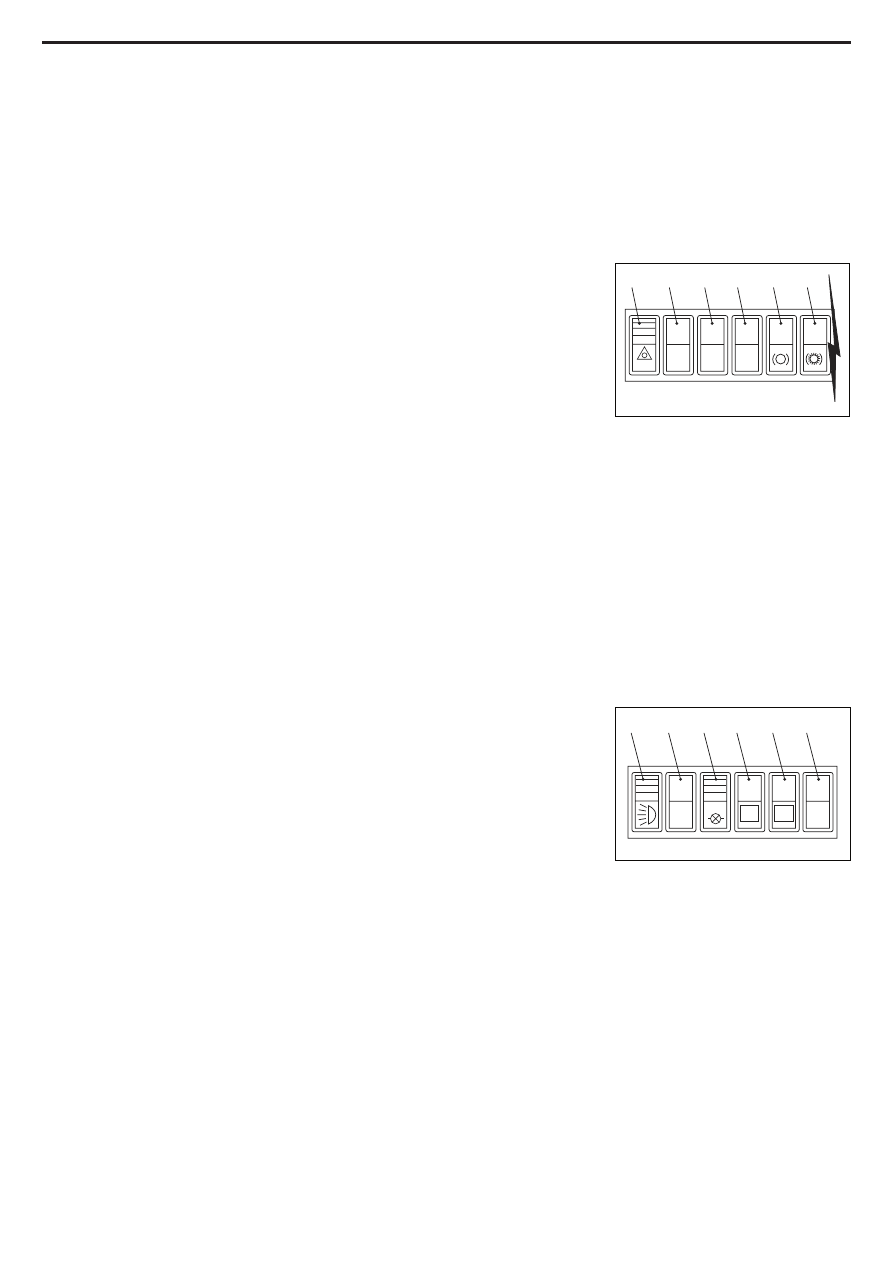

Переключатели
1.  Выключатель аварийной сигнализации –
при нажатии на

нижнюю часть клавиши включается аварийная сигнализация

(указатели поворотов начинают мигать одновременно).

Одновременно начинают мигать лампы в переключатели и в правой

части приборной панели. Чтобы выключить аварийную сигнализацию,

нажмите на верхнюю часть клавиши.
2.  Не используется.
3.  Не используется.
4.  Не используется.
5.  Моторный тормоз –
 позволяет водителю подавать запрос на

включение моторного тормоза. Трехпозиционный переключатель.

Верхнее положение – выключено. Среднее положение – малая

мощность моторного тормоза. Нижнее положение – большая

мощность моторного тормоза.
6.  Клавиша запроса на включение ретардера - позволяет

водителю подавать запрос на включение ретардера.

7.  Габаритные огни и фары – при нажатии на нижнюю часть

клавиши до первого положения включаются габаритные огни и

подсветка панели приборов. При нажатии до второго положения

включается ближний свет фар. Чтобы выключить освещение,

нажмите на верхнюю часть клавиши.
8.  Не используется.
9.  Клавиша проверки контрольных ламп –
если нажать эту

клавишу при включенном зажигании, загорятся контрольные лампы

1, 2, 3, 4, 5, 9, 10, 11, 17, 18, 20, 22 и 23, и включится зуммер. Таким

образом производится проверка системы. Подробнее см. раздел

«Контрольные лампы» на стр. 4, 5 и 6. Лампа в клавише загорается

вместе с включением подсветки панели приборов.
10.  Выключатель диагностического запроса – предназначен для

вывода активных кодов неисправностей:

a.  поверните ключ зажигания в положение «OFF»
b.  переведите диагностический переключатель в положение «ON»
c.  поверните ключ зажигания в положение «1».

Если активные коды неисправностей отсутствуют, загорятся

контрольные лампы «Stop», «Warning» и «Fluid». При наличии

активных кодов неисправностей контрольные лампы «Stop»,

«Warning» и «Fluid» кратко мигнут. После этого оранжевые лампы

«Warning» и «Stop» начнут попеременно мигать, высвечивая коды

неисправностей. Описание кодов неисправностей приведено на стр.

25 и 26.
Примечание: при нажатии этой клавиши в положение ON во время

нормальной работы загорится лампа «Stop», но это не является

признаком неисправности, — при возврате переключателя в

положение OFF лампа погаснет.

Правая часть приборной панели

Левая часть приборной панели

3-8

Органы и системы управления

17

0

1

2

3

1031

13

1765

14

1174

15

11.  Переключатель диагностического поиска - когда двигатель

находится в режиме диагностики, этот переключатель используется

для перехода по списку кодов неисправностей: при кратком нажатии

на верхнюю часть происходит переход к следующему коду, при

нажатии на нижнюю часть – к предыдущему.
На автомобилях, оснащенных функцией регулировки малых холостых

оборотов, эта клавиша также может использоваться для увеличения

или уменьшения оборотов двигателя (с шагом в 25 об/мин.).
12.  Не используется.

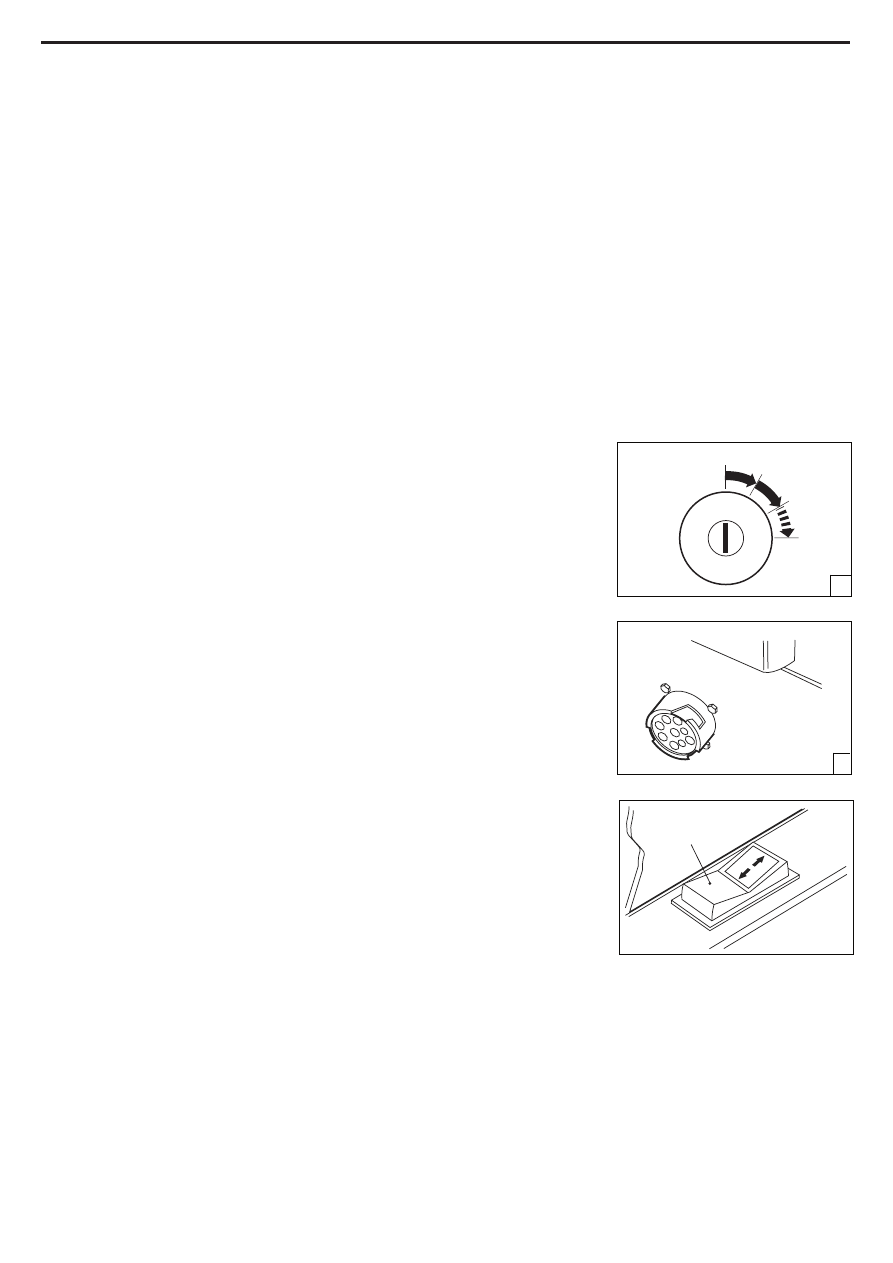

13.  Замок зажигания –
 комбинированный выключатель зажигания и

стартера. Извлечь ключ можно только в положении «0».
«0» - Зажигание выключено. Аккумуляторные батареи отключены,

все электрические системы не работают (за исключением питания

памяти ЭМУ и СЕС, освещения кабины и магнитолы). В этом

положении также перекрывается подача топлива для отключения

двигателя.
«1» - При повороте ключа по часовой стрелке подключаются

аккумуляторные батареи.
«2» - Включено зажигание, все приборы, датчики и контрольные

лампы. Работают все электрические системы. Во время движения

автомобиля ключ должен оставаться  в этом положении.
«3» - Включение стартера. При отпускании ключ возвращается в

положение «2».

14.  Розетка дистанционной диагностики – находится слева от

водительского сиденья. Предназначена для подключения штекера

диагностического прибора.
15.  Клавиша электрического стеклоподъемника – при нажатии

на нижнюю часть клавиши стекло опускается, на верхнюю —

поднимается.

3-9

Органы и системы управления

340

1

341

2

342

3

343

4

4

4

4

4

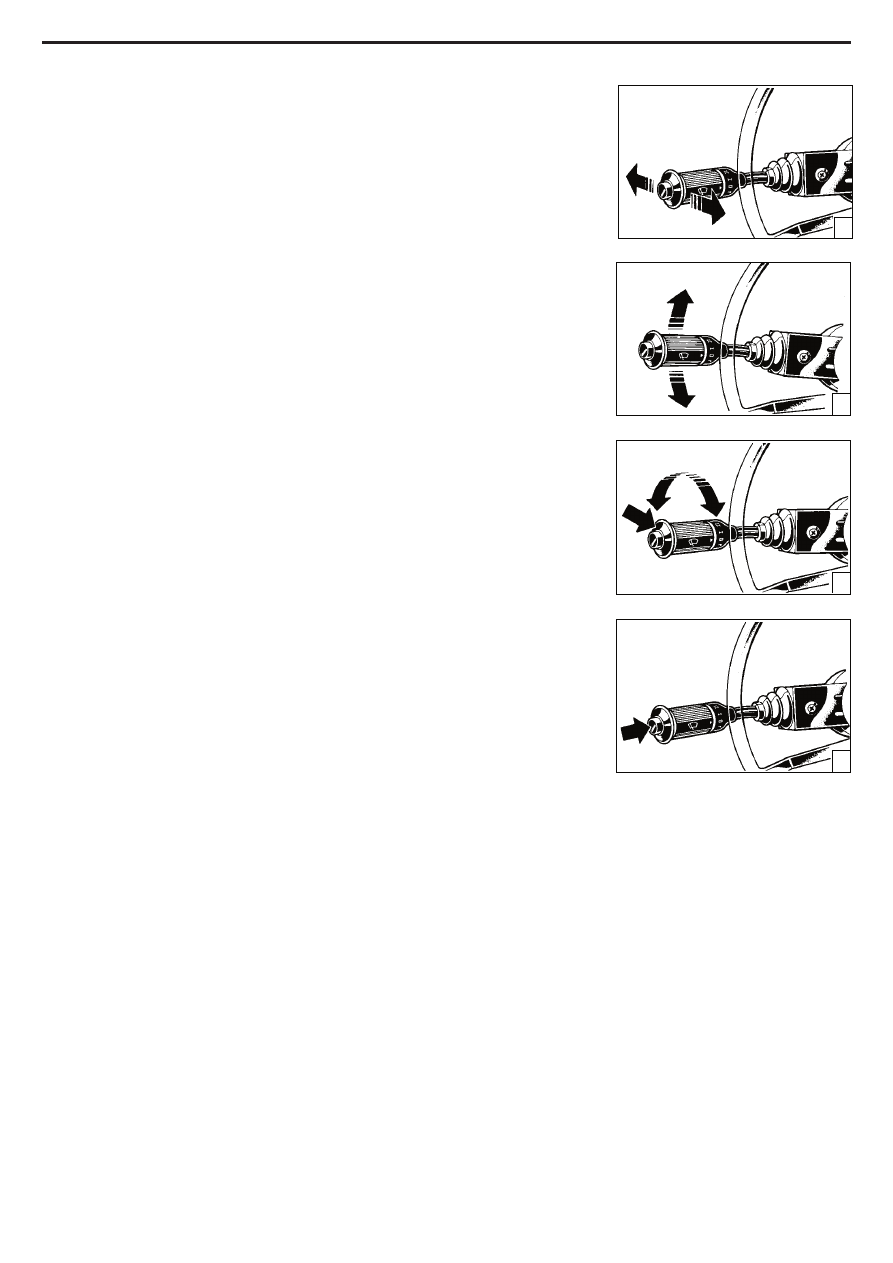

Органы управления
Переключатель света фар, указателей поворота,

стеклоочистителя/омывателя и звукового сигнала

1.  Переключатель света фар:

Нейтральное положение = ближний свет

Рычаг на себя = мигание дальним светом

Рычаг от себя = включение дальнего света

2.  Указатели поворотов:

Рычаг против часовой стрелки = левый указатель поворота

Рычаг по часовой стрелке = правый указатель поворота

3.  Очиститель/омыватель лобового стекла:

Положение J = прерывистый режим работы стеклоочистителя

Положение 0 = нейтральное положение (выключен)

Положение 1 – малая скорость работы стеклоочистителя

Положение 2 – высокая скорость работы стеклоочистителя

Движение внешней рукоятки к основанию рычага = омыватель стекла

4.  Звуковой сигнал:

Нажатие кнопки = подача звукового сигнала
