Инструкции по эксплуатации

136

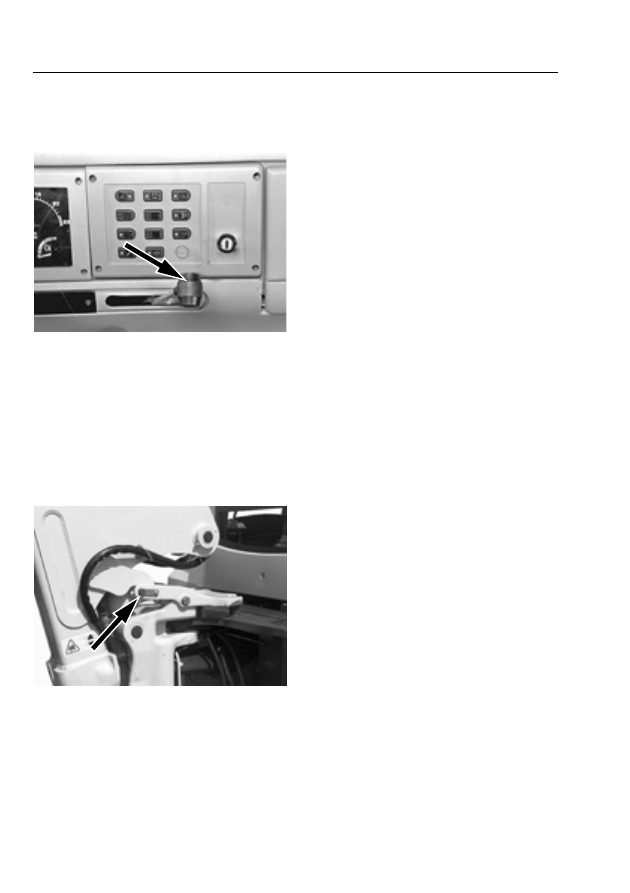

ДЕЙСТВИЕ 8
Установите обратную лопату в одну линию с
погрузчиком.
ДЕЙСТВИЕ 9

CK98F046

Установите обороты двигателя около
900

об/мин.

ДЕЙСТВИЕ 10
Полностью задвиньте ковш обратной
лопаты, рукоять и стрелу.
ДЕЙСТВИЕ 11

(

Версия со сдвинутой со сдвинутой

(

смещенной) обратной лопатой), поверните

обратную лопату влево до конца.
ДЕЙСТВИЕ 12

CD98F036

Освободите рычаг блокирования стрелы,
нажав на кнопку и опустив рычаг. Прежде
чем блокировка будет полностью включена,
вам, возможно, потребуется выполнить
небольшие регулировки положения стрелы.

ДЕЙСТВИЕ 13
Полностью поднимите выносные опоры.
ДЕЙСТВИЕ 14
Установите двигатель на низкие холостые
обороты.

ПРИМЕЧАНИЕ:

Установите

сервоуправление (если имеется) в
транспортное положение.
ДЕЙСТВИЕ 15
Поверните сиденье в положение навесного
оборудования погрузчика. Поднимите ковш
погрузчика.

Инструкции по эксплуатации

137

Снятие и установка ковша обратной лопаты

быстрого крепления (дополнительное

оборудование)

ПРИМЕЧАНИЕ:

Это может быть необходимо для увеличения оборотов двигателя с

целью обеспечения соответствующего потока насоса для работы функции быстрого
крепления.

Быстрое крепление
Меры безопасности

•

Никогда не помещайте руки внутрь быстроразъемной муфты при работающем двигателе.

•

Быстроразъемная муфта может работать со всеми рекомендуемыми ковшами и
навесным оборудованием Fermec/Terex.

•

Муфту не следует использовать в течение длительного времени без периодического
обслуживания всех рабочих деталей.

•

При использовании гидравлического молота всегда направляйте его к погрузчику.

•

Никогда не используйте молот в качестве рычага, так как это приводит к повышенной
нагрузке на цилиндр и гидравлическую систему муфты.

•

Не используйте муфту в случае повышенной вибрации, снимите муфту во избежание
преждевременного износа.

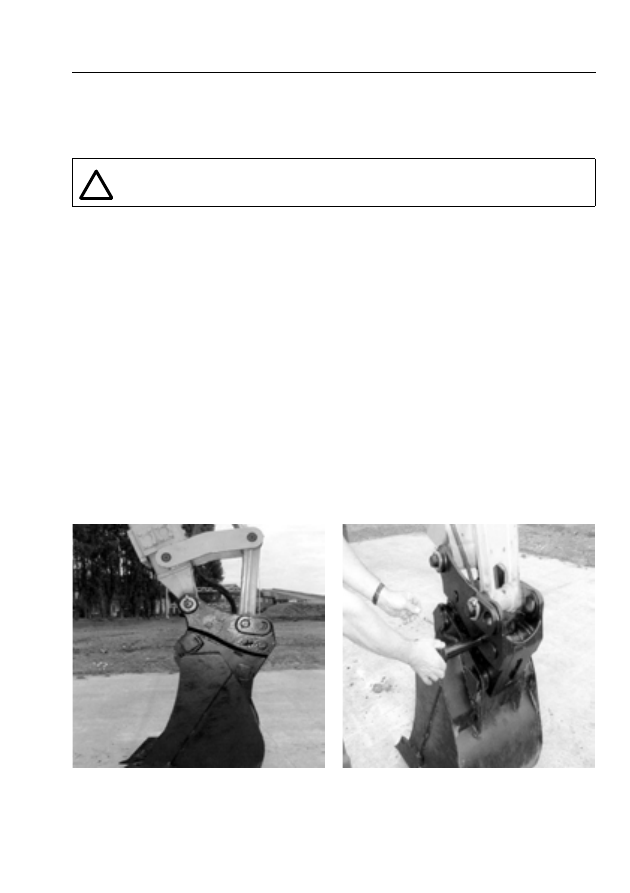

Эксплуатация - Опускание ковша или навесного оборудования

ДЕЙСТВИЕ 1

РИСУНОК 1

Установите ковш или навесное
оборудование рядом с поверхностью земли.

ДЕЙСТВИЕ 2

РИСУНОК 2

Снимите предохранительный штифт с
муфты.

ПРЕДУПРЕЖДЕНИЕ:

Никогда не помещайте руки внутрь быстроразъемной

муфты при работающем двигателе.

!

Инструкции по эксплуатации

138

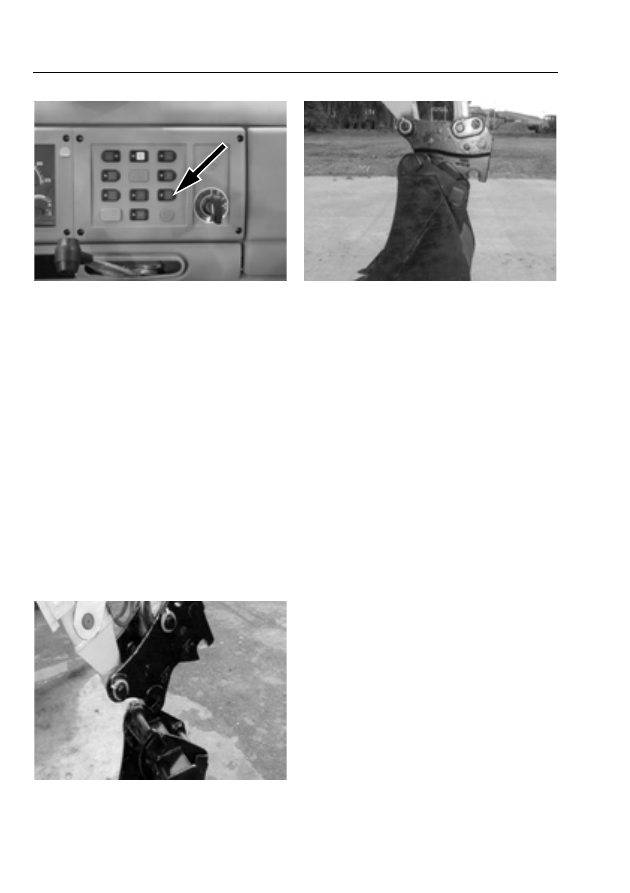

ДЕЙСТВИЕ 3

TV051168

•

Нажмите и держите нажатым
выключатель быстрого зацепления в
кабине для освобождения крюка муфты.
Крюк втянется через 5 - 10 секунд и
останется втянутым до тех пор, пока
выключатель не будет отпущен.

ДЕЙСТВИЕ 4

РИСУНОК 4

Медленно выполните разгрузку для
освобождения ковша или навесного
оборудования.
ДЕЙСТВИЕ 5
Отпустите выключатель в кабине.

Эксплуатация - Установка ковша или навесного оборудования

ДЕЙСТВИЕ 1
Снимите предохранительный штифт с
муфты.
ДЕЙСТВИЕ 2
Убедитесь, что штифты в ковше или
навесном оборудовании правильно
установлены.
ДЕЙСТВИЕ 3
Нажмите и держите нажатым выключатель
быстрого крепления в кабине для
освобождения крюка муфты.
ДЕЙСТВИЕ 4

РИСУНОК 5

Установите муфту с фиксированным
открытым зажимом на передний штифт
ковша. Опустите муфту вниз так, чтобы
штифт ковша полностью вошел в зажим

муфты. Опустите ковш так, чтобы зубья
ковша были в надлежащем вертикальном
положении.
ДЕЙСТВИЕ 5
Отпустите выключатель быстрого крепления
для захвата муфты. Крюк выдвинется вперед
и закрепит штифт ковша или навесного
оборудования в муфте.

Рекомендуемые

еженедельные проверки.
•

Проверяйте муфту на предмет отсутствия
повреждений или отсутствующих
деталей, ослабших или отсутствующих
штифтов и порезанных или потертых
гидравлических шлангов. При
необходимости отремонтируйте или
замените.

•

Осмотрите зажим крюка на предмет
износа соединительной поверхности
штифта, что приведет к увеличению
размера отверстия штифта
(

максимальный зазор 2 мм). При

необходимости отремонтируйте или
замените.

•

Смажьте все точки смазки смазкой
общего назначения. См. "Жидкости и
смазочные материалы",  стр. 170

Инструкции по эксплуатации

139

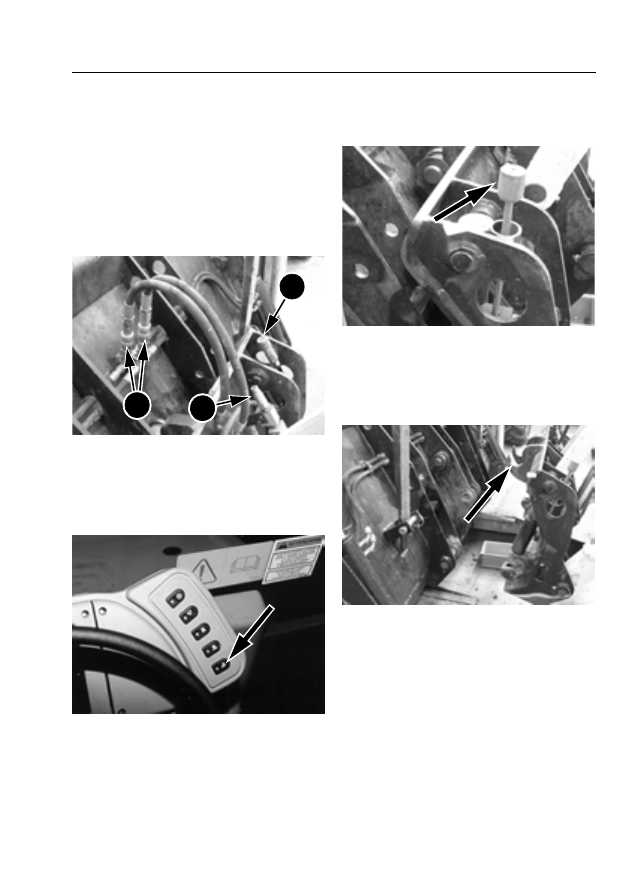

Снятие и установка ковша погрузчика быстрого

крепления (дополнительное оборудование)

Снятие

ДЕЙСТВИЕ 1
Установите ковш погрузчика на твердой
ровной поверхности, выключите двигатель,
включите стояночный тормоз и сбросьте
давление в гидравлической системе. См.
"

Сброс давления в гидравлической

системе",  стр. 196

TV051148

Почистите быстроразъемные муфты.
Отсоедините шланги от муфт ковша (1) и
подсоедините их к трубе (2) и соленоидному
клапану (3).
ДЕЙСТВИЕ 2

CP98F014

Запустите двигатель, нажмите и держите
нажатым выключатель для разблокирования
быстрого крепления погрузчика. См.
"

Выключатель

блокирования/разблокирования быстрого
крепления погрузчика (дополнительное
оборудование)",  стр. 88.

ДЕЙСТВИЕ 3

TV051149

Сдвиньте рычаг управления грейферным
ковшом вперед так, чтобы штифты зажима
быстроразъемной муфты полностью
втянулись (индикатор (4) поднят от трубы с
образованием зазора).
ДЕЙСТВИЕ 4

TV051150

При ковше, установленном на землю,
медленно перемещайте погрузчик назад, с
одновременной разгрузкой ковша для
отсоединения крюков быстрого крепления от
штифтов ковша.

3

2

1
